微米级3D扫描！精准检测U型精密压铸件平面度、翘曲、孔位偏差

精密压铸件结构复杂，普遍带有深腔凹槽、多处装配孔以及密集的凸台与筋位。压铸经过高温充型、冷却凝固，工件易出现整体翘曲、基准面不平、孔位偏移、局部凹陷鼓包等成型问题。

传统检测手段采用离散点位测量，深腔内部、隐蔽筋槽易成为检测死角，常出现检测点位合格，但实际装配却发生干涉、间隙不对的情况。

针对复杂型面压铸件的检测难题，新拓三维XTOM拍照式蓝光三维扫描仪采用非接触式微米级面扫描，可完整采集铸件整个表面的三维数据，补齐传统检测方式的短板，是精密压铸行业品质管控的实用方案。

一、U型精密压铸件检测需求

被测件为U型深腔精密压铸件，重点针对装配基准面、U型深腔内腔、安装孔、薄壁凸台等高关注区域开展检测，核心需求：

1、全域评价装配基准面的平面度与整体翘曲变形；

2、检测安装孔孔距、孔位位置度偏差；

3、识别深腔内部、薄壁凸台处的凹陷、凸起成型缺陷；

4、输出量化三维检测数据，支撑模具整改、压铸工艺调参，生成可追溯检测报告。

二、3D扫描检测流程

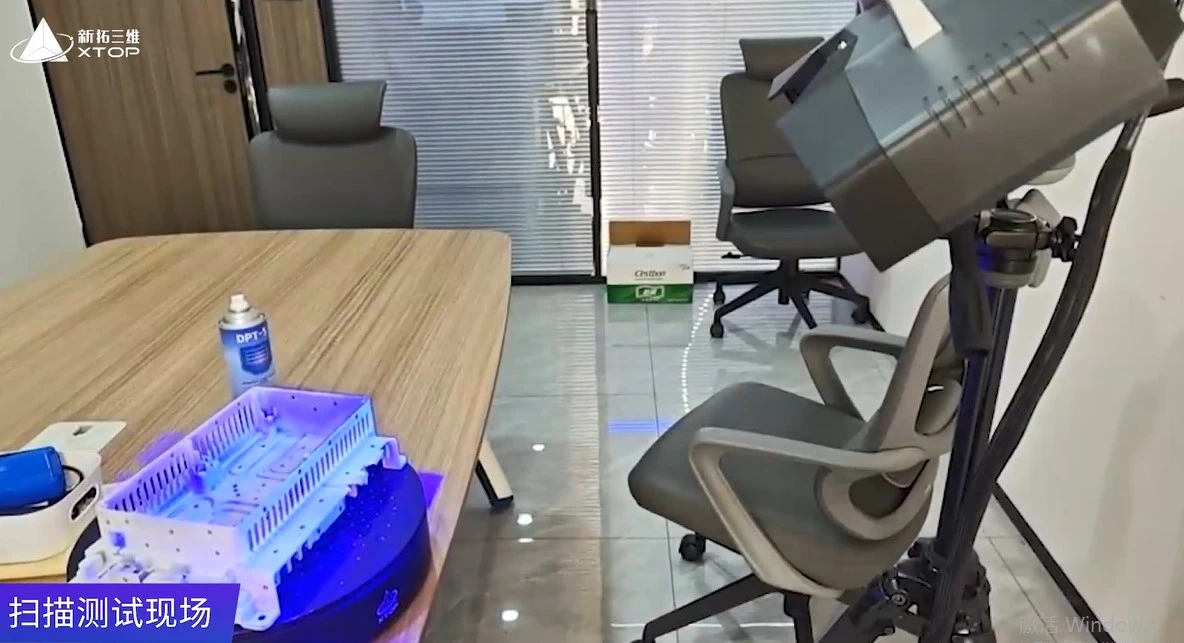

采用XTOM拍照式蓝光三维扫描设备进行非接触检测，依托蓝光结构光成像配合电动转台完成多视角数据采集。

多角度3D扫描采集铸件外表面、深腔内腔、孔柱等全部特征，生成高精度三维网格模型；将扫描模型与CAD数模拟合比对，开展全型面公差分析，输出完整的3D尺寸偏差检测报告。

三、U型精密压铸件检测结果

1、铸件扫描三维模型

多角度3D扫描重建，输出完整压铸件三维模型，完整还原壳体深腔、凸台、安装孔等全部几何结构，可用于后续数模比对与公差测量。

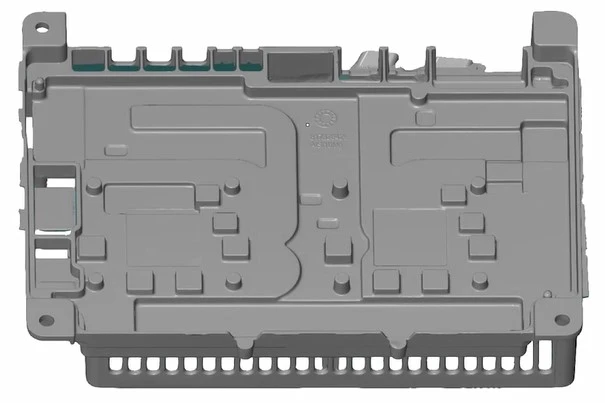

压铸件3D扫描数模

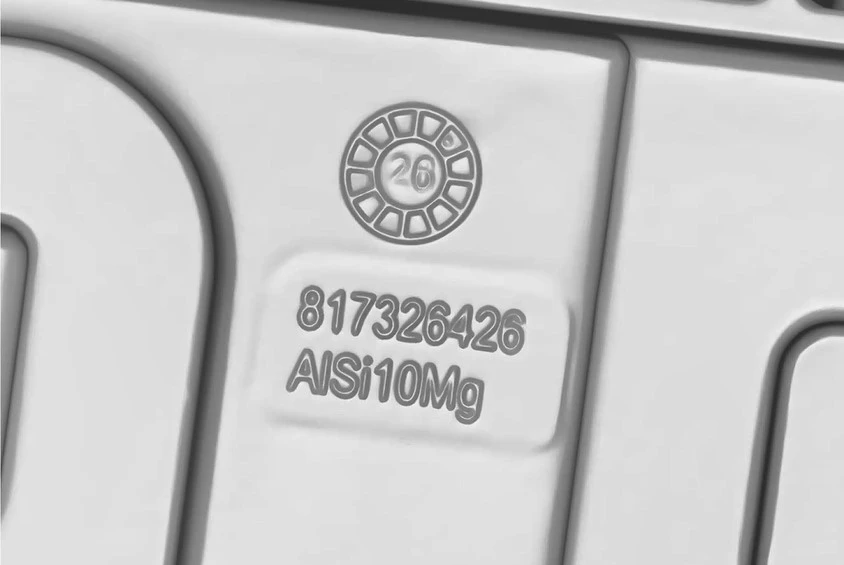

铸件标识细小刻印扫描效果

2、压铸件全域偏差检测结果

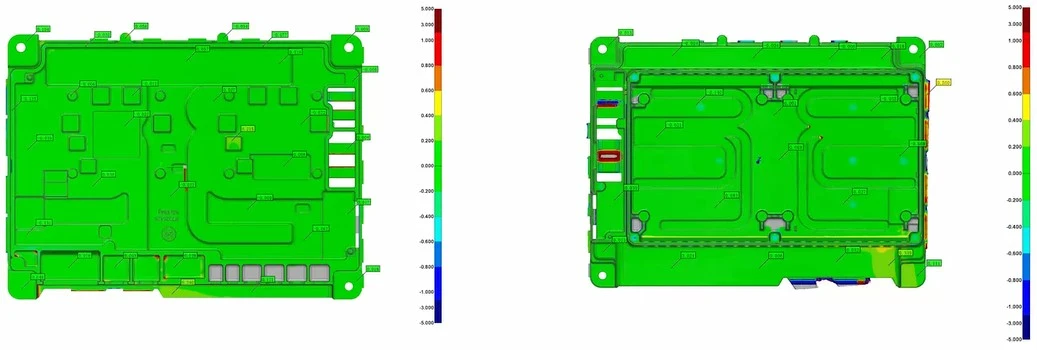

3D全域偏差色谱云图（正反两面）

铸件主体区域尺寸基本符合设计要求，U型深腔边角、安装凸台及侧壁，局部出现异常偏差色块，反映出边角翘曲凸起、深腔底部收缩凹陷等形变趋势。

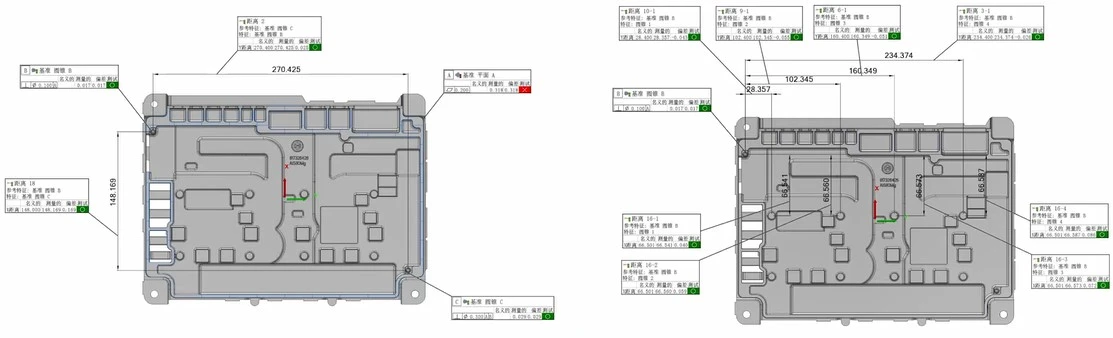

平面度与形位公差分析

对装配基准面及关键特征进行GD&T分析。基准平面最大翘曲超差，零件呈现两侧上翘、中部微凹的整体变形规律，源于压铸冷却残余应力释放；部分位置度、距离项出现超差标记。

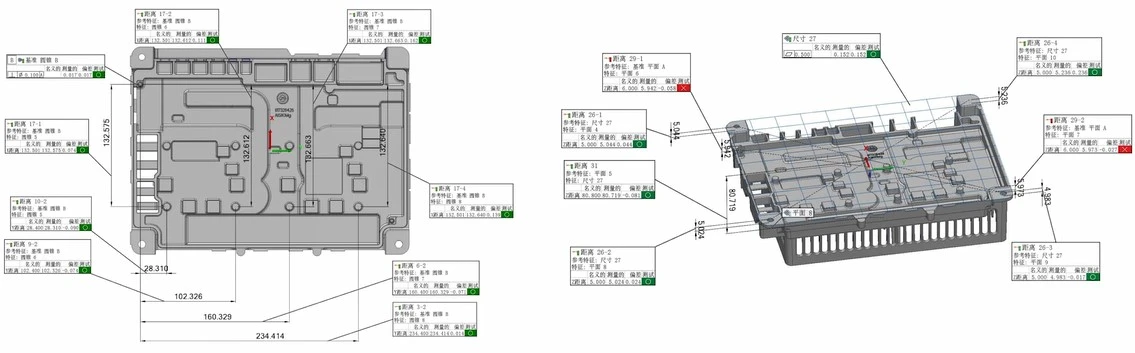

孔位位置度与孔距分析

对铸件安装孔进行三维位置度与孔间距检测。量化孔偏移量及对角孔距实测值，部分孔位、孔距实测值存在偏差，检测数据为模具孔镶件修正提供数值依据。

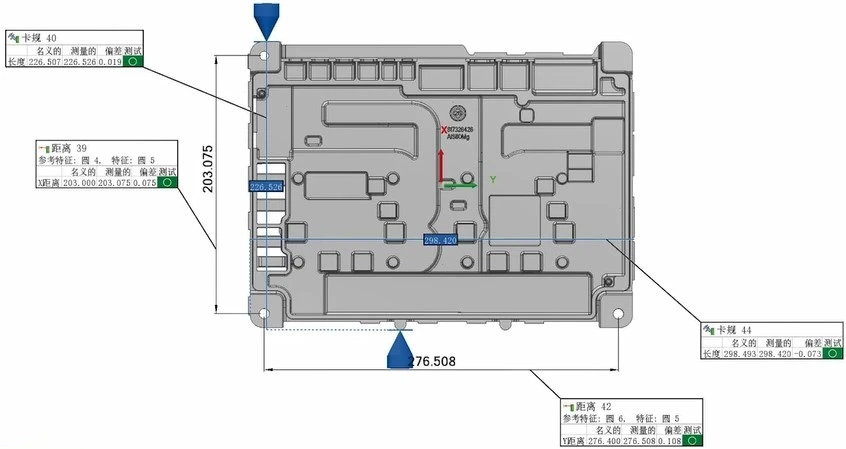

关键尺寸与截面验证

截取关键截面，核验薄壁壁厚及翘曲起伏；同时对卡规尺寸、特征间距等关键控制尺寸进行实测，为模具整改提供可复算的量化依据。

四、检测结果价值

1、全型面质量评价：可获取铸件全域点云，整体翘曲变形问题可视化，解决 “点位合格、装配失效 的质量误判难题。

2、缩短新品开发周期：分析变形位置、方向与偏差数值，数据有助于优化冷却水路、压铸工艺参数、浇口补缩结构，修正孔位镶件，减少试模迭代次数。

3、保障批量一致性：首件扫描前置识别质量风险，规避批量报废返工；量产阶段可抽样分析模具磨损，适配多批次小批量的压铸制造。

4、统一质量判定标尺：偏差色谱云图可视化程度高，可快速读懂零件变形状态，为零部件来料验收提供客观数字化依据。

五、案例总结

针对U型深腔精密压铸件，XTOM拍照式蓝光三维扫描以非接触、微米级全域面检测优势，突破传统检测局限。通过色谱云图可视化+GD&T量化公差评价，精准定位翘曲、收缩、孔位偏移问题，输出可直接用于工艺优化的检测数据，覆盖试模调试到量产抽检全流程，助力压铸企业实现前置品质管控，降本增效。
