3D-DIC技术用于起重机吊臂偏摆动态位移测量

重点测量起重机吊臂偏摆位移，利用新拓三维XTDIC系统，对两台分别以低速、高速的不同速度运转的起重机吊臂关键负载部位进行测量。

1、标记编码点

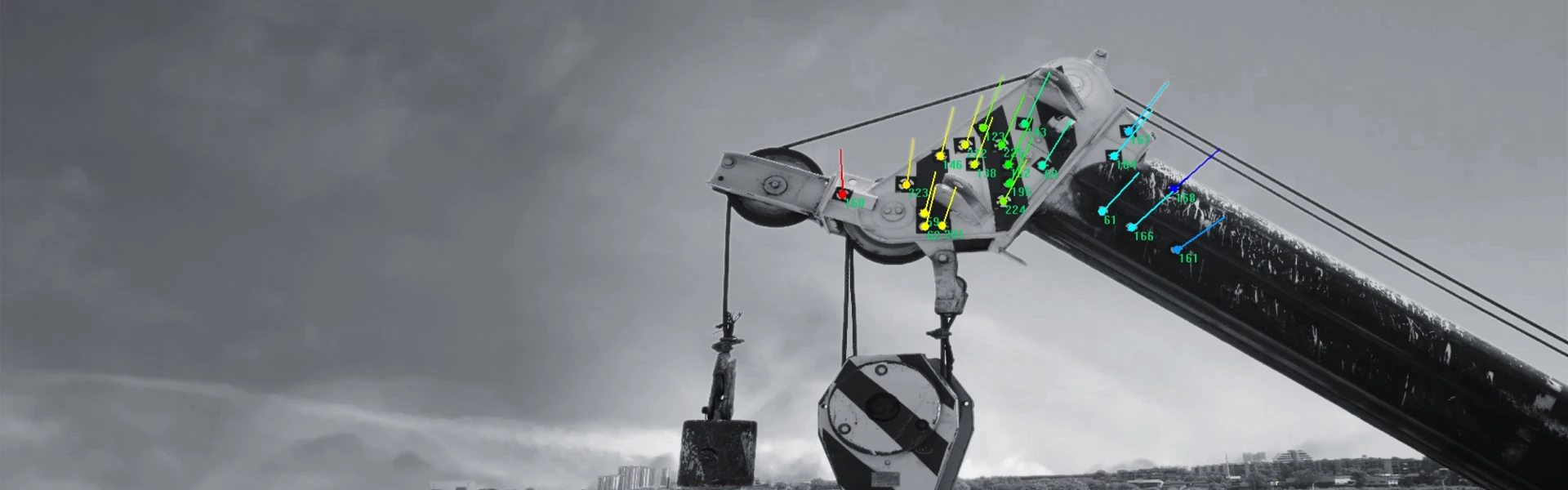

首先需要在起重机吊臂顶端贴上若干个标记编码点，大概需要花几分钟时间。

2、三维动态位移检测

为了测量吊臂的摆动位移，新拓三维XTDIC动态测量系统实时采集数据，根据标记编码点的位移变化，测量垂直于吊臂平面方向上吊臂的摆动位移。

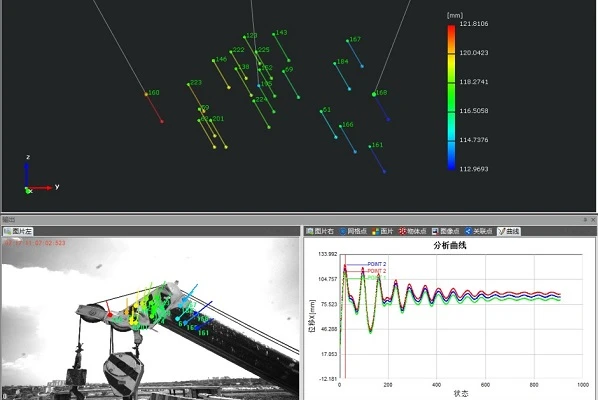

第一台起重机低速运转时吊臂位移分析数据

第二台起重机高速运转时吊臂位移分析数据

3、分析曲线

此次测量最高波峰与最低波谷的差值是值得关注的数值，从曲线图可以看出，起重机低速运转时，三个点的最高波峰值和波谷值差值分别为46.08、44.78、43.05（单位mm）；起重机高速运转时，三个点的最高波峰值和波谷值差值分别为76.12、73.73、71.44（单位mm）。后续长时间的小幅波动说明吊臂也是在最终稳定位置的左右摆动。
