面向游艇全尺寸改型的三维摄影测量逆向工程应用方案

一、方案概述

游艇行业正向个性化定制、轻量化升级、国产化迭代、老旧船型翻新改造方向快速发展，传统二维测绘、手工建模、常规三维扫描方式，已无法适配游艇大尺寸、曲面复杂、材质特殊、装配精度要求高的逆向研发需求。

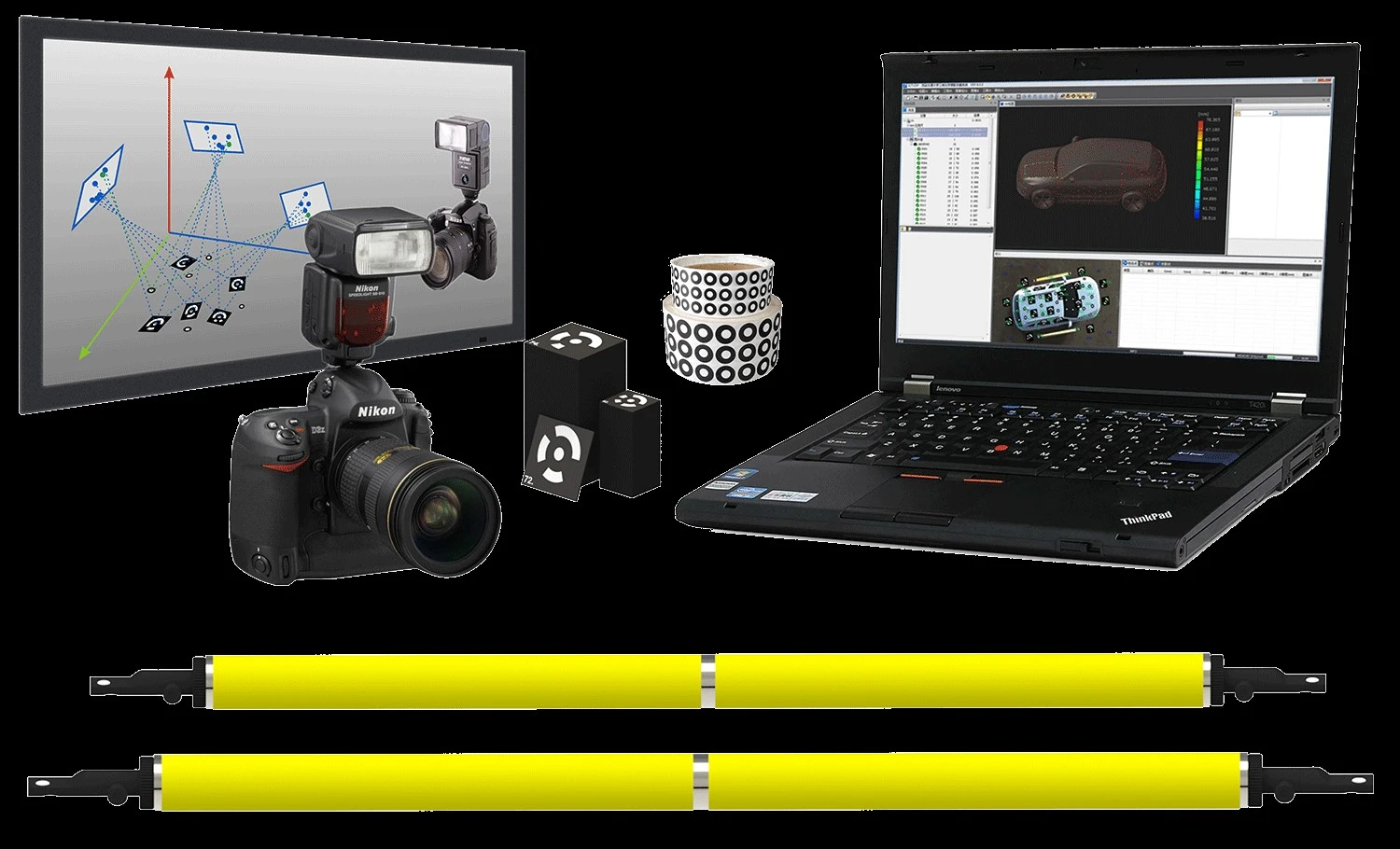

新拓三维XT-DP三维摄影测量系统是一款工业级近景摄影测量设备，凭借高精度、全域适配、便携高效、非接触测量的核心优势，为游艇全尺寸逆向工程打造一站式解决方案。

针对游艇整船船体、曲面舱体、螺旋桨、玻璃钢蒙皮等各类构件，快速获取高精度三维坐标数据，完成点云采集、模型重构、尺寸校核、优化设计，解决游艇逆向建模精度不足、效率低下、大型构件测量受限等行业痛点，助力游艇企业实现快速仿制改型、新品研发、国产化替代与品质升级。

二、游艇逆向工程行业痛点

游艇属于大尺寸、多曲面、多材质的高端海洋装备，船体以玻璃钢、碳纤维等柔性复合材料为主，传统逆向工程方式存在诸多瓶颈，制约研发与改造效率：

• 大尺寸构件逆向难题：游艇整船尺寸可达数米至三十米，传统测量工具无法满足游艇船体曲面、线型、曲率的高精度逆向建模要求。
• 特殊材质适配性：游艇玻璃钢、碳纤维漆面光滑反光，柔性蒙皮易形变，接触式测量易挤压变形、损伤构件。
• 测量效率低、成本高昂：传统逐点测绘、分段扫描拼接流程繁琐，人工干预多、耗时久，大型游艇逆向建模周期长达数周，无法适配快速改型。
• 户外作业受限：游艇现场环境复杂、光线多变，多数精密测量设备对环境要求严苛，便携性差、抗干扰能力弱，无法适配户外现场逆向工程场景。

三、XT-DP三维摄影测量优势（适配游艇逆向场景）

针对游艇逆向工程专属痛点，XT-DP三维摄影测量系统突破传统测量设备局限，核心性能精准匹配游艇大尺寸、高精度、多场景、多材质测量需求，核心优势如下：

• 工业级精度，避免误差累积：系统最高测量精度可达±0.015mm/m，适配大尺寸游艇构件逆向建模，解决大船体、长曲面测量的精度衰减问题，保障逆向建模线型精准、曲率贴合实物标准。
• 适配游艇构件材质：采用光学非接触测量，无需接触游艇材质表面，避免挤压变形、漆面损伤，通过规避光滑曲面反光造成的数据缺失、噪点问题，数据完整性极高。
• 超便携设计，适配作业场景：设备轻量化便携，单人即可携带操作，无需固定测量工位，可直接在船坞、码头完成现场3D摄影测量，环境适应性极强。
• 高效逆向，缩短研发周期：多角度拍摄即可快速解算全域三维坐标，批量获取关键点、曲面特征数据，大幅缩短游艇建模、改型周期。

四、整体解决方案实施流程

结合游艇逆向工程标准化研发流程，依托XT-DP三维摄影测量系统，完成游艇三维模型重构逆向解决方案，具体流程如下：

步骤1：前期准备与现场布点

根据游艇测量对象（整船船体、局部曲面、精密配件、内饰结构等）规划测量范围，在构件表面粘贴标志点，搭配高精度标尺校准基准。

步骤2：多角度影像数据采集

围绕游艇被测构件进行全方位、多角度影像拍摄，自动覆盖船体曲面、棱角、装配基准、异形结构等所有特征区域。单人即可完成全尺寸游艇数据拍摄，操作高效便捷。

步骤3：全自动三维数据解算

将拍摄影像导入XT-DP测量软件，自动识别编码点、匹配影像、解算三维坐标，快速生成点云数据。输出数据包含完整的尺寸、曲率、空间位置信息，精度满足高端游艇研发标准。

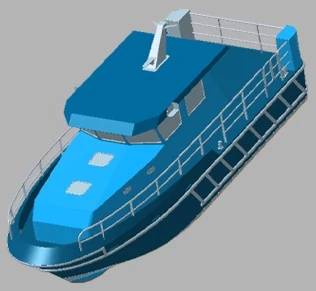

步骤4：点云优化与模型重构

将优化后的点云数据导入专业逆向建模软件，完成游艇船体曲面重构、结构拟合、配件建模，精准还原实物原型的线型、弧度、装配关系，解决传统建模曲面失真、结构错位问题。

五、核心行业应用场景

1、全新船型逆向复刻与改型研发

针对游艇、经典船型的逆向仿制与迭代升级，通过XT-DP三维摄影测量系统快速获取整船三维数据模型，精准还原船体流线型曲面、舱体结构、甲板布局、水线设计，完成尺寸微调、外观改款、结构优化，降低新品研发成本。

2、游艇旧船型翻新改造

老旧游艇船体易出现曲面形变、漆面老化、结构磨损等问题，无原始三维图纸无法精准翻新。通过XT-DP三维摄影测量方式，无损采集老旧船体真实三维数据，对比原始设计标准，为船体修复、曲面重塑、结构加固提供数据支撑。

3. 游艇模具逆向复刻与修复

游艇玻璃钢船体、碳纤维构件依赖模具成型，传统模具长期使用易出现磨损。利用XT-DP三维摄影测量系统，快速逆向还原模具原始标准模型，对比当前模具形变偏差，完成模具修复、复刻与优化，保障成型游艇构件曲面精度、尺寸一致性。

六、方案总结

XT-DP三维摄影测量系统凭借高精度、高便携性、强环境适应性、全材质适配的核心优势，解决了游艇行业大尺寸、复杂曲面、柔性构件逆向测绘的核心痛点，构建了一套高效、精准、低成本、全场景的游艇逆向工程解决方案。该方案可全面覆盖游艇新品研发、船型改型、老旧翻新等业务场景，帮助游艇企业提升研发效率、优化产品品质、降低生产成本，助力游艇行业向数字化、高端化、国产化方向高质量发展。
