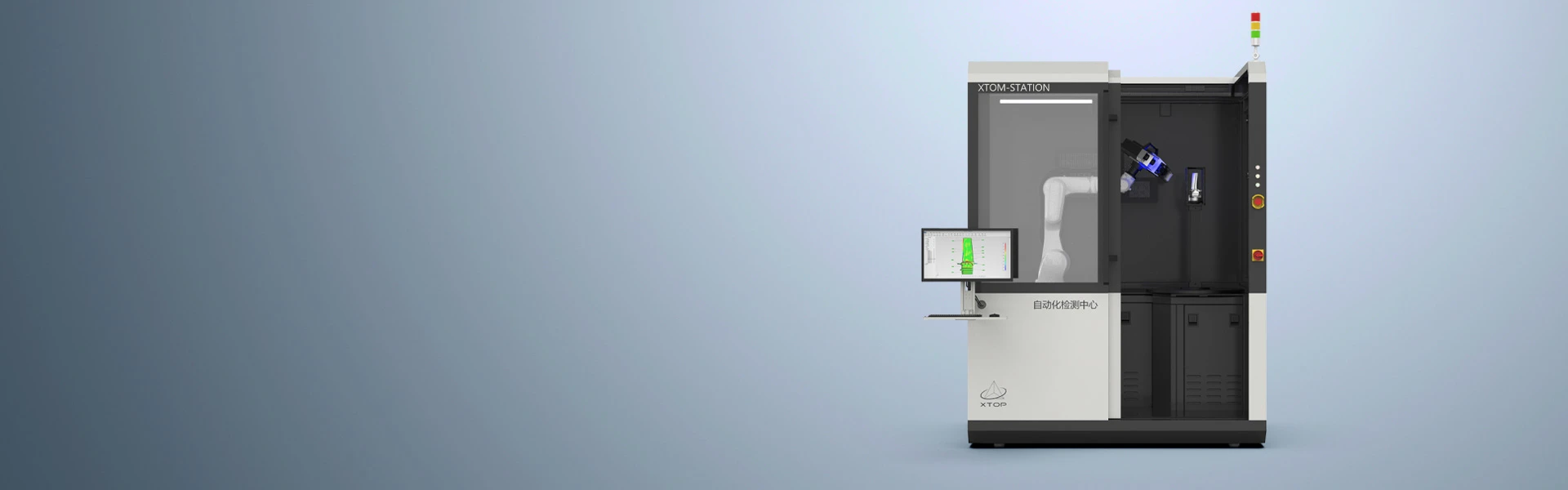

XTOM-STATION系列

自动化检测中心

观看视频
自动化三维检测中心,高精度自动化3D扫描,自动化3D测量,批量3D尺寸检测,全自动三维扫描仪,新拓三维
观看视频
适用于生产环境的移动式独立测量解决方案
XTOM STATION自动化检测中心将结构光扫描技术与灵活的机器人性能相结合，利用先进的自动化3D测量技术，满足了工业应用中对于快速自动化3D扫描检测方案日益增长的需求。XTOM STATION由新拓三维自主研发，根据实际检测场景，提供定制化开发，适用于现代工厂批量自动化3D尺寸检测，助力智能制造的高效高质发展。

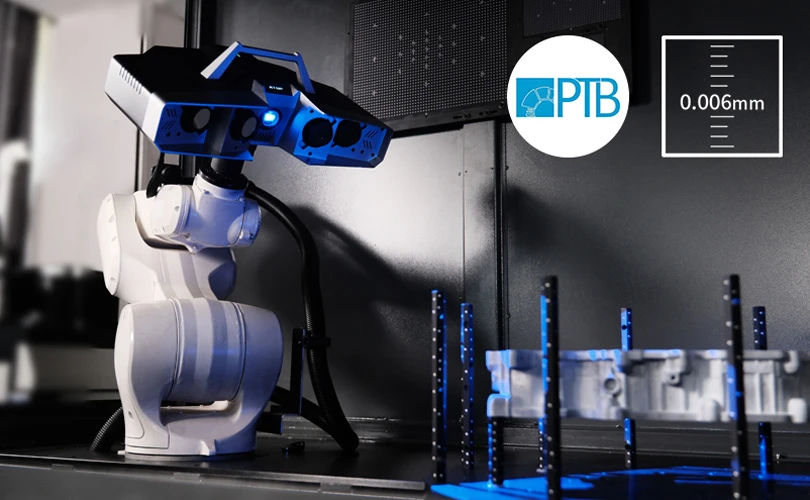

计量级精度

计量级精度

兼容XTOM-MATRIX系列多款测量头，具备出色的细节还原性，高检测精度和高测量重复性。

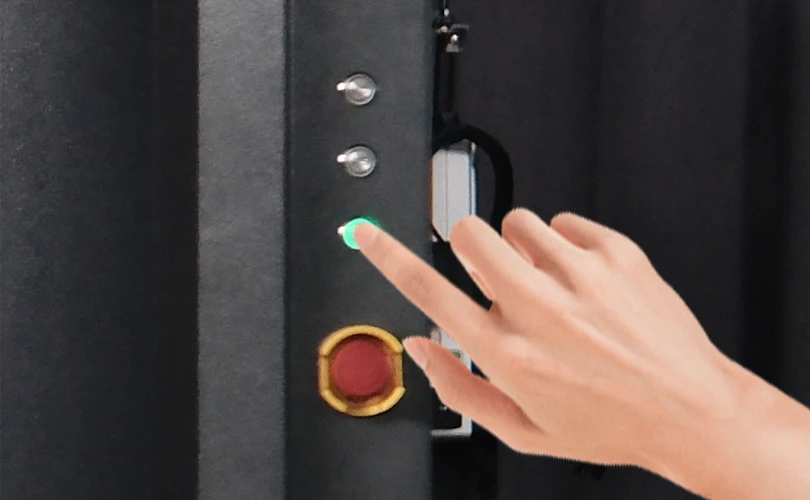

一体化机身

一体化集成机身，设备占地面积小、可以连接到工厂内任意的标准电源接口，无需经历耗时的设备驱动配置或安装，快速开机，即插即用，一键式自动化3D测量。
一体化机身

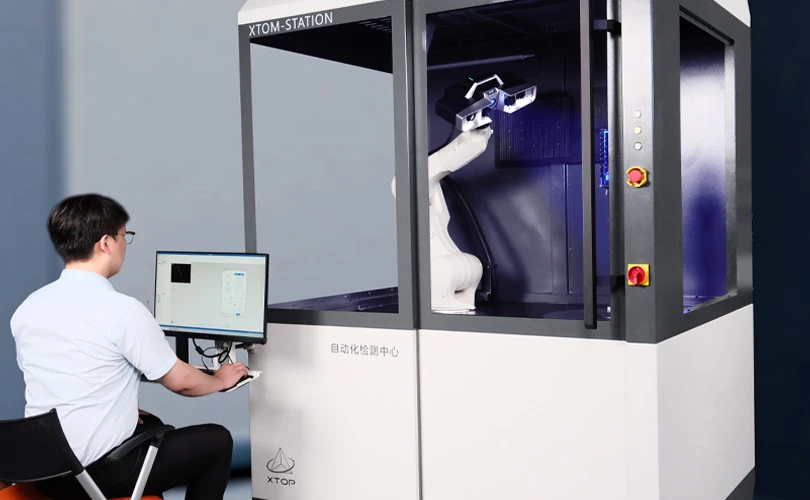

人体工学设计

人体工学设计

灵活的操作工位，可站立或者坐着对设备进行操作，支持鼠标或者触摸屏操作。

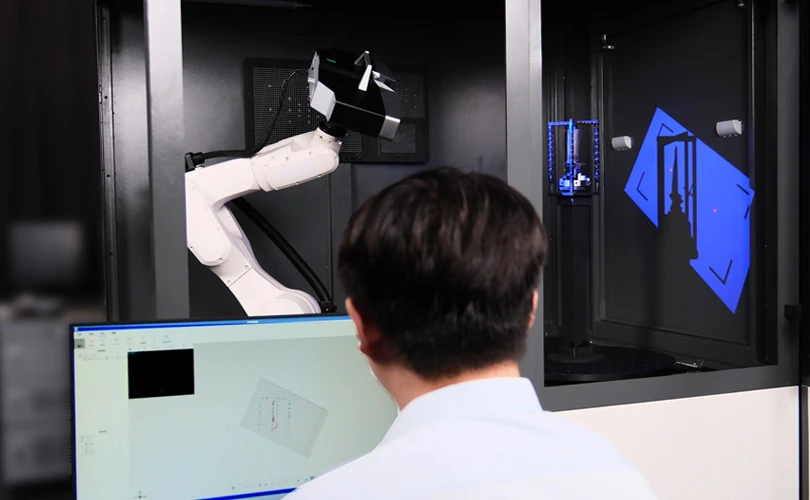

无接触测量，安全可靠

依托非接触式光学测量技术，实现真正的无接触无损伤智能化检测，安全可靠。设备配备安全门，工作过程中安全门一直处于关闭状态，确保人员及设备安全。
无接触测量，安全可靠
批量自动化3D扫描检测
XTOM STATION专为批量3D测量而研发，可直接用于生产环境，为生产过程的质量控制提供支持。测量程序自动化，提供交互式扫描规划、机器人路径生成及防碰撞系统等先进的自动化特性，一键式自动化3D扫描，包括自动扫描、零件检测及报告生成等，实现真正的自动化3D扫描检测。
  • 离线编程

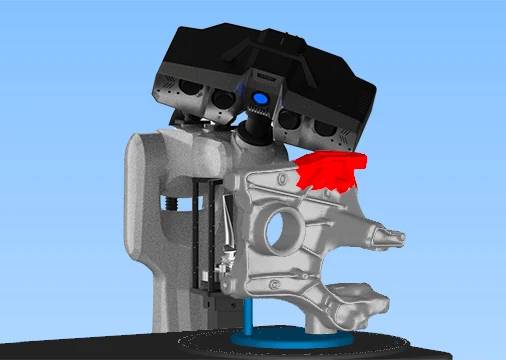

    离线编程

    在脱离示教器状态下，可对扫描路径进行生成、编辑和优化；降低编程复杂度，计算合理运动路径，提高全流程扫描效率。

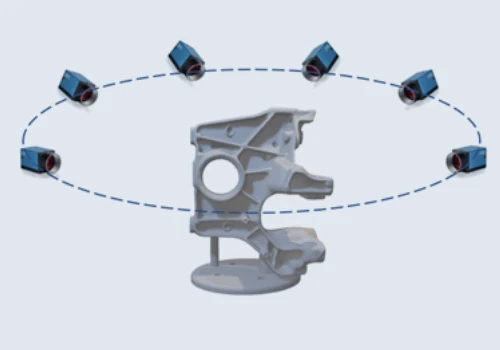

  • 运动仿真

    运动仿真

    在虚拟环境下，搭建测量场景，试运行扫描路径，确保系统运行的安全性和可靠性。
  • 自动化3D测量

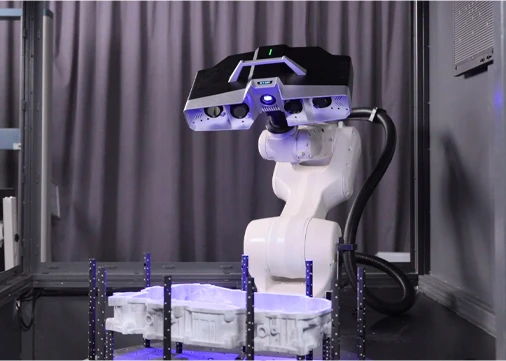

    自动化3D测量

    XTOM-STATION自动化检测中心可根据首件的测量策略，创建扫描和检测模版，对同规格产品可直接调用模板执行自动化3D测量，全程无需人工操作。
一体化专业扫描检测软件
XTOM系列软件由新拓三维自主研发，集扫描、检测和报告功能于一体。可直接通过软件完成标称实际对比和形位公差分析。测量结果简单易懂，利于实施必要的修正措施。软件执行全面分析，获得综合报告，并将测量结果集成到现有流程。
  • XTOM扫描软件

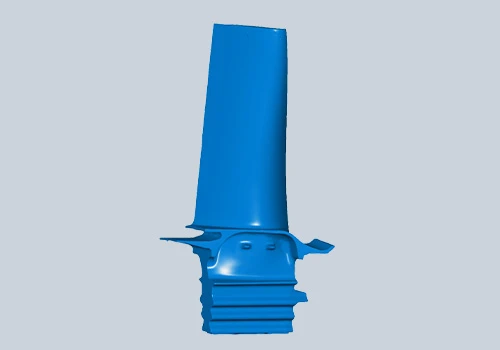

    XTOM扫描软件

    自主研发的三维数字化采集软件，具有强大的三维点云采集、拼接、处理功能，支持点云导出和网格导出。
  • X-INSPECT三维检测分析软件

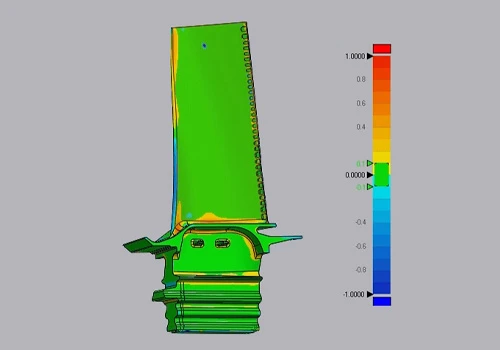

    X-INSPECT三维检测分析软件

    自主研发的3D尺寸分析和质量控制软件解决方案，通过德国国家计量研究所PTB精度认证，支持搭配各种类型的MATRIX系列测量头进行实时检测。
  • 自动化控制程序

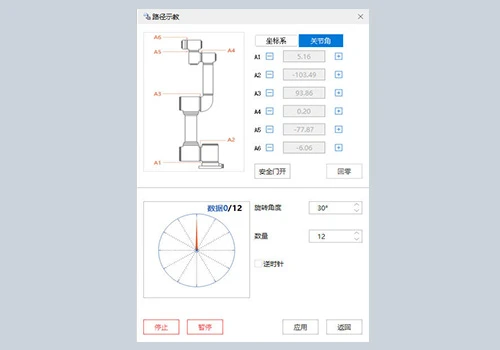

    自动化控制程序

    主要用于机械臂运动控制、转台运动控制、扫描仪采集控制、数据解算等。
产品参数
型号 XTOM-STATION
兼容测头 MATRIX-12M、MATRIX-9M
整机尺寸 1800mm×1400mm×2200mm
电源 220 VAC
功率 3 Kw
盘面尺寸 600mm
最大负载 100 Kg
被测件最大尺寸 Ф500mm
设备入口 带安全开关的滑动门
入口宽度 700mm
是否固定 可固定、可移动
上料方式 手动、自动
塑造质量：迅速获得最佳数据结果
采用高性能的硬件模块以及功能强大的三维重建算法，不论用户经验如何，始终可实现精确测量，同时提供高分辨率和可追踪数据结果。三维模型细节分辨率高，满足特征线、半径、切边和孔样等检测需求。

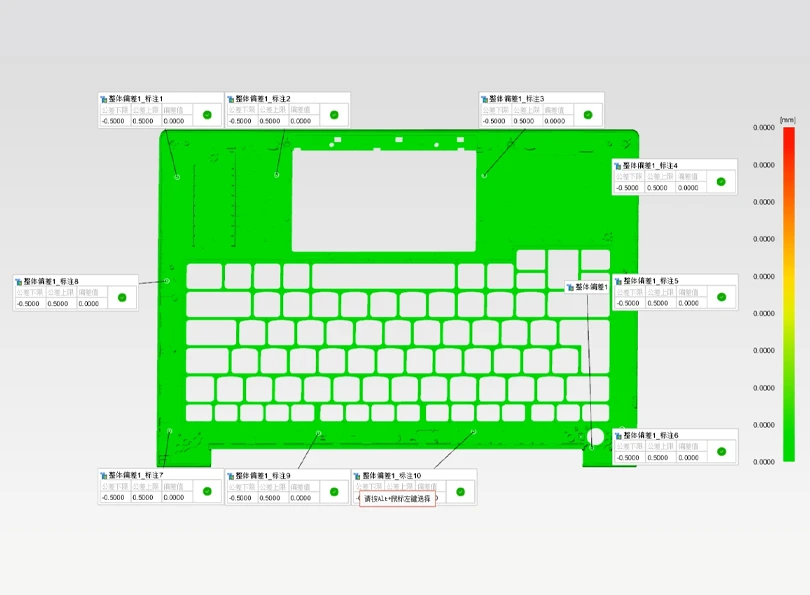

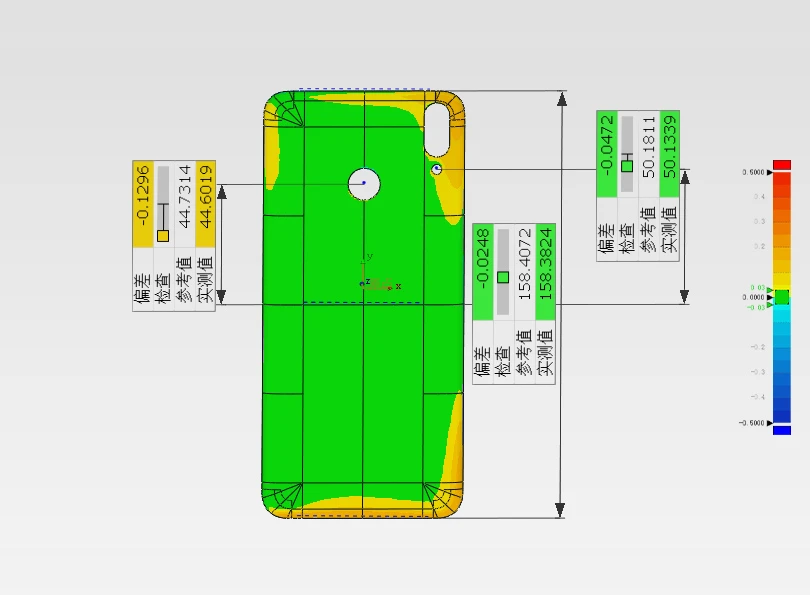

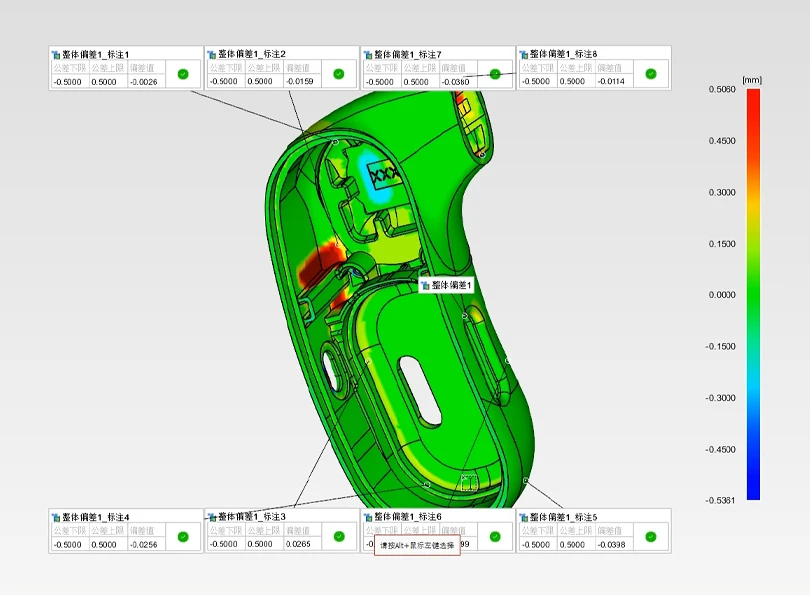

  • +塑料件质量检测

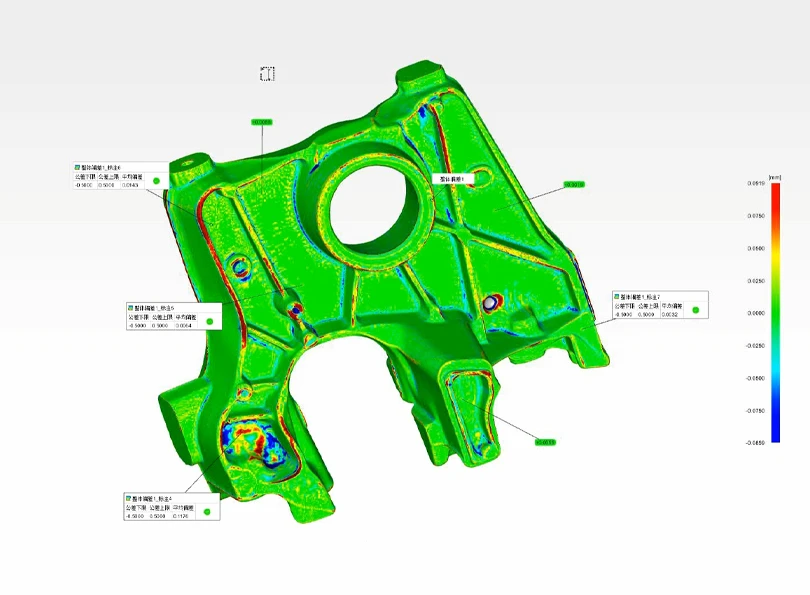

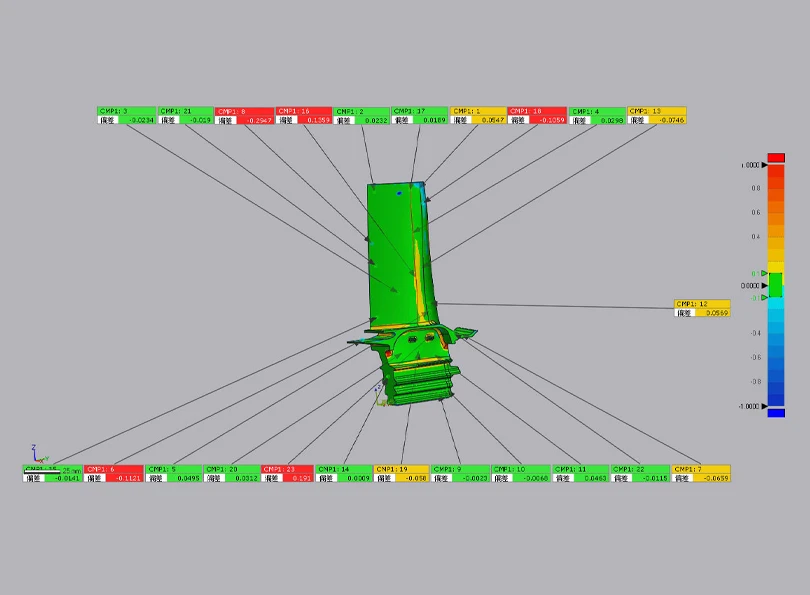

  • +铸造件质量检测

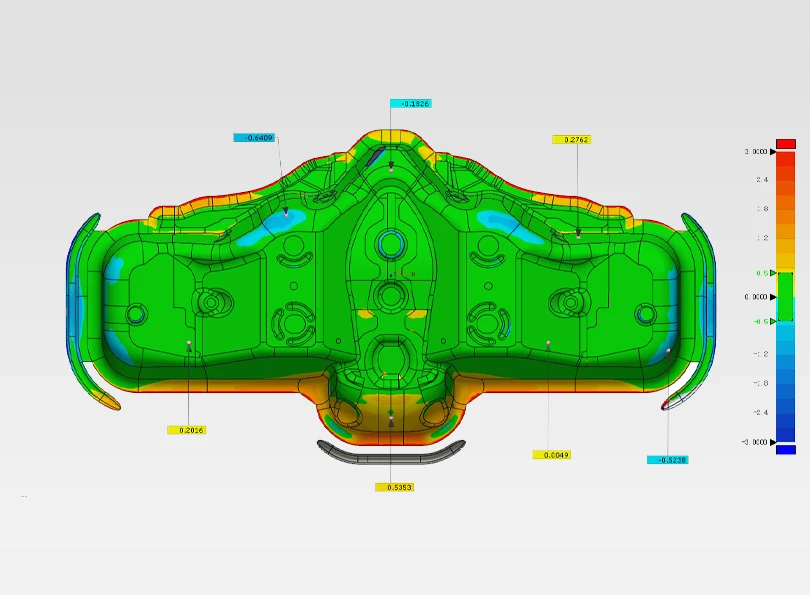

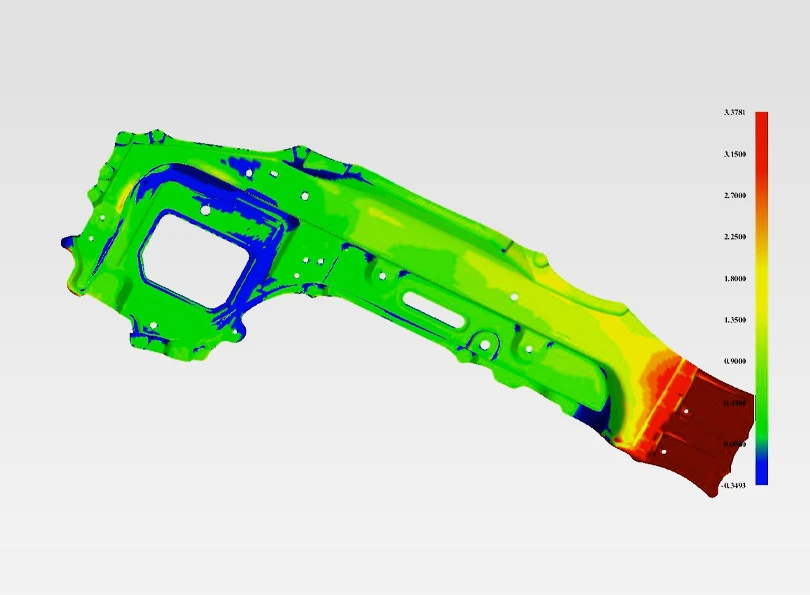

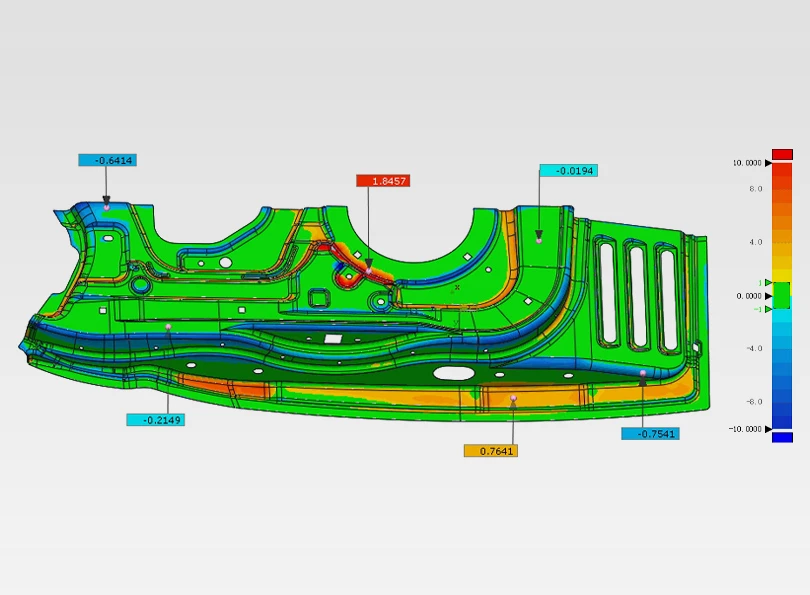

  • +钣金件质量检测

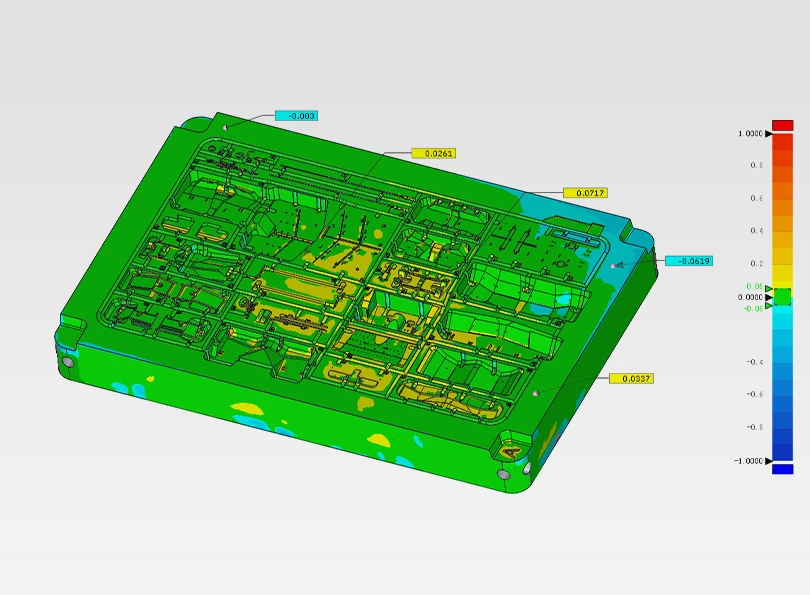

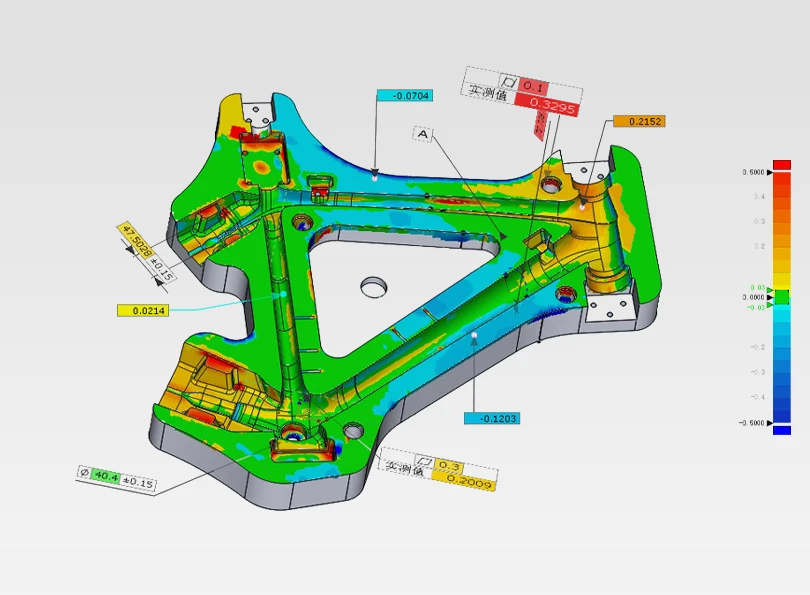

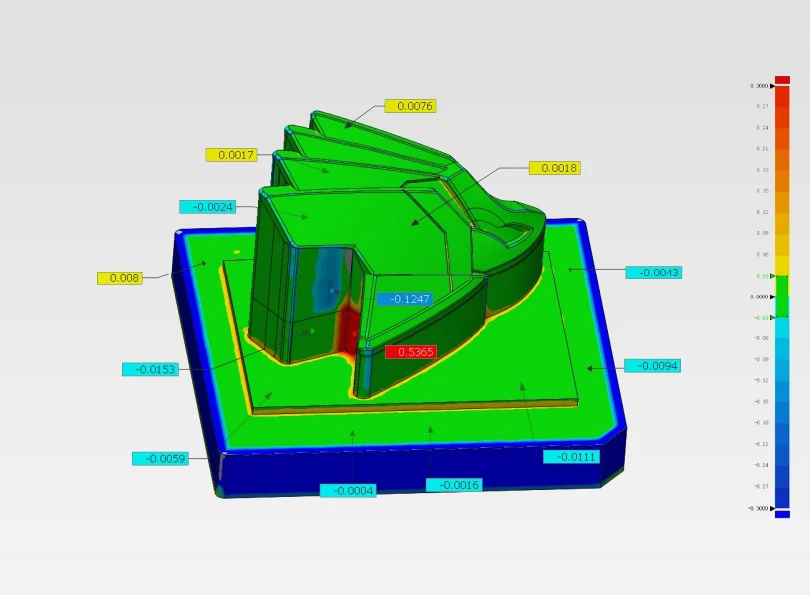

  • +模具质量检测
