轨道交通船舶

船舶和轨道交通设施,具有复杂的曲面结构和形状。XTOM蓝光三维扫描仪+工业摄影测量技术,可用于地铁车身、游艇、船舶、轨道交通部件检测及逆向工程,提供全面的测量数据。

地铁车身三维扫描,轨道交通零部件三维检测,游艇逆向工程,维护维修3D检测,三维摄影测量,蓝光三维扫描仪,新拓三维
  • 质量检测

    质量检测

    使用XTOM蓝光三维扫描仪+XTDP三维摄影测量系统,获取轨道交通船舶及其零部件的外形三维数据,并生成三维模型,与数模比对从而获得偏差色谱图,得出完善的修正方案,大大提高检测效率。
  • 逆向工程

    逆向工程

    使用XTOM蓝光三维扫描仪+XTDP三维摄影测量系统,获取物体表面的空间数据(密集点云数据表示的 CAD 模型),准确反映被测产品的当前构造状况,有效辅助进行产品造型设计。
  • 维修保养

    维修保养

    使用XTOM蓝光三维扫描仪+XTDP三维摄影测量系统,将3D扫描数据与产品数模比对,得到可视化分析报告,及时发现磨损部位,为轨道交通船舶的保养维修提供数据基础。
赋能场景

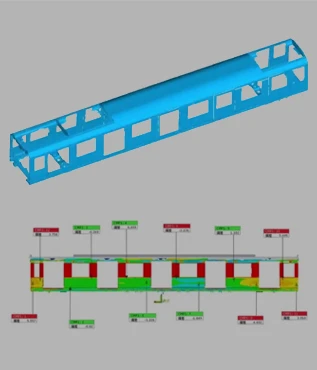

  • 地铁车身属于薄壁钣金冲压件,车身尺寸大,自由曲面多,为了有效控制三维扫描的全局累积误差,采用蓝光三维扫描+摄影测量相结合的三维测量方案,实现高效率、高质量的尺寸检测。
    地铁车身检测

    地铁车身检测

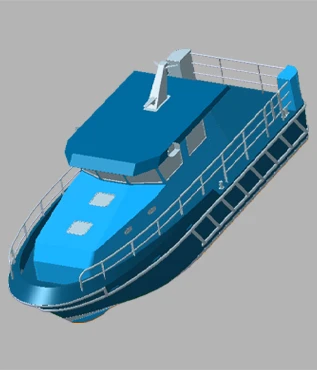

  • XTOM蓝光三维扫描仪+三维摄影测量技术,可以获取游艇的整体几何形状,结合专业3D逆向软件,可以创建高质量的3D模型,助力船体、船舱、内饰结构设计优化、改型设计与创新。

    游艇逆向工程

    游艇逆向工程

  • XTOM拍照式蓝光三维扫描仪内置三维工业摄影测量,完成整体空间定位,消除大尺寸工件测量带来的累计误差,保障测量精度,适用于船舶产品开发、逆向工程、生产制造、维护检修各个环节。

    船舶制造与维修

    船舶制造与维修

  • 在轨道交通领域,蓝光三维扫描+工业摄影测量技术,可用于车体及结构铸件精确测量;焊接件及焊缝质量检测,直观地展示焊缝位置、形状和尺寸信息;比对设计模型和扫描数据,可用于装配位置检测。
    轨道交通部件检测

    轨道交通部件检测
