工业级三维扫描仪+摄影测量在地铁车身3D检测中的应用

地铁轨道的高速发展，离不开配套的装备制造产业，3D扫描技术在地铁车身、结构件及模具开发、质量控制中应用日益受到重视。地铁车身及结构件体积较大、自由曲面多，传统的测量方案需较大空间，且检测慢，新拓三维蓝光3D扫描测量方案，可实现高质高效扫描建模与检测。

01、地铁整车车身公差检测

地铁车身属于薄壁钣金冲压件，与别的机加工零件相比，钣金冲压件尺寸检测有以下特点：

1.形状复杂，不规则，定位、支撑、装夹较困难

2.刚性较差，可塑性较强，在检测过程中易变形产生误差

3. 形位公差精度要求较高，地铁装车匹配复杂，较难全面判定尺寸是否合格

薄壁钣金冲压件的质量检测特点，尺寸偏差主要出现在冲压阶段，在于冲压工序之间定位因素、冲压模具制造精度、冲压模具磨损及冲压机床参数变化。

因此，模具冲压出来的首样，需进行公差检测，并在生产过程中进行一定频次的抽查测量。采用新拓三维XTOM蓝光3D扫描仪，对冲压钣金件进行扫描，获取完整的3D数模，然后将扫描3D数模和原有CAD数据进行偏差比对分析，判断其偏差是否在容差范围内，有助于提升钣金冲压件加工精度。

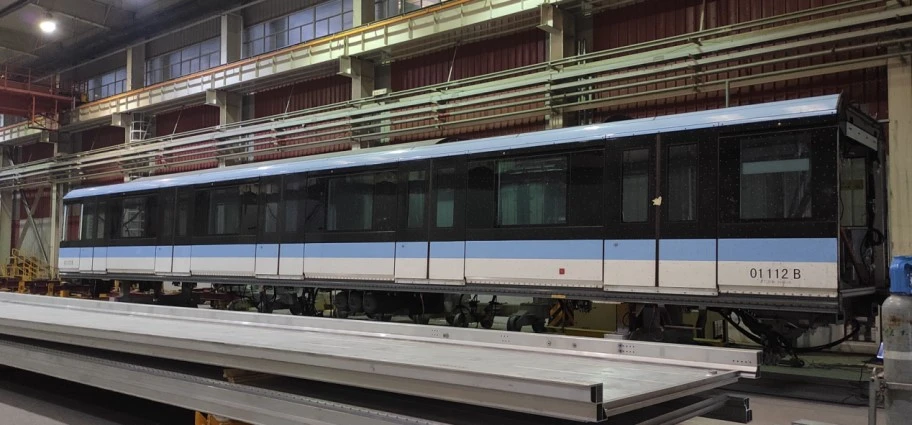

地铁车身冲压件扫描现场

由于地铁车身尺寸庞大，扫描现场采用XTOM蓝光3D扫描仪搭配全局摄影测量的测量方案。先使用全局摄影测量获取车身的空间定位点，再搭配XTOM蓝光3D扫描仪进行局部轮廓复杂区域的三维数据的获取，扫描生成完整的车身三维数据模型。

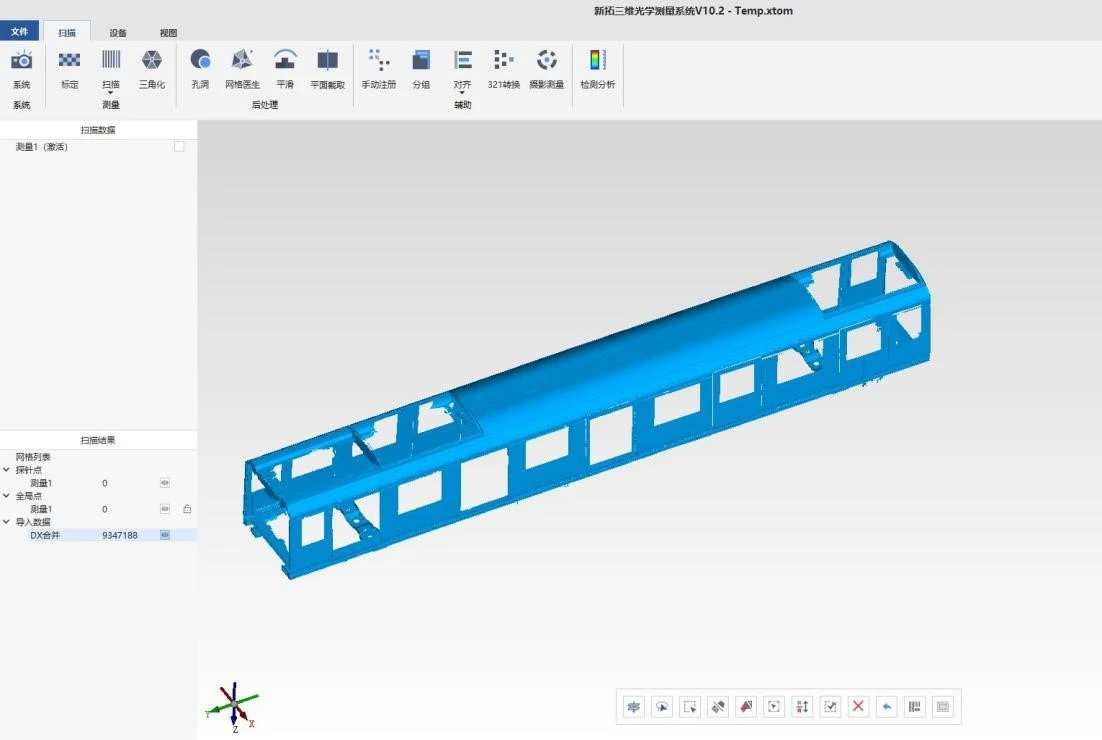

扫描完成输出STL数据

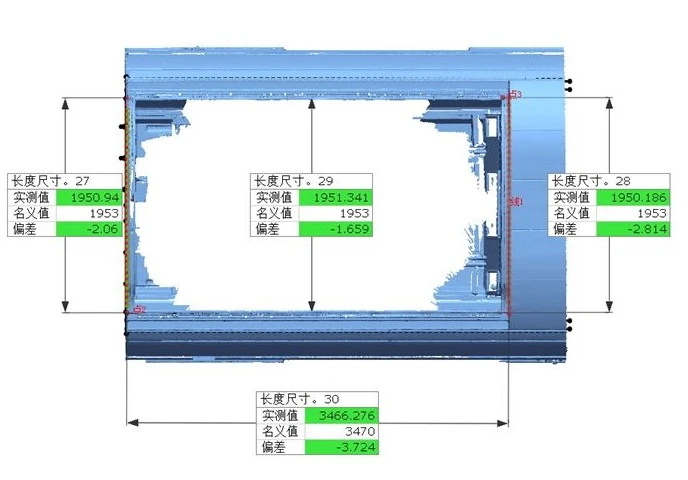

地铁车身在生产出来后，车门车窗等位置安装孔需符合标准，总体误差需控制在设计范围之内。通过三维扫描获取的三维数据与原有CAD进行比对，计算出形变量，用于后期产品改进。

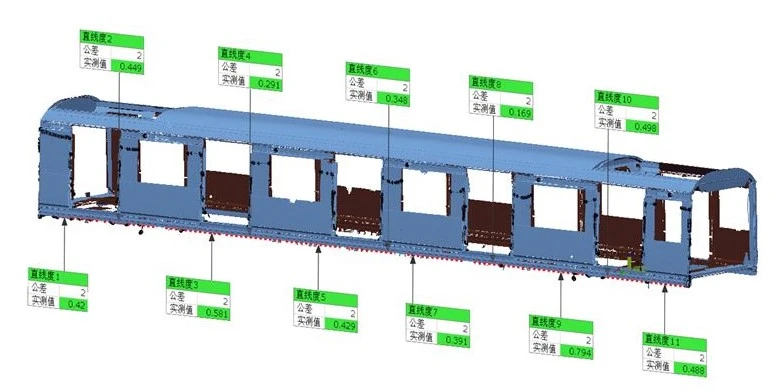

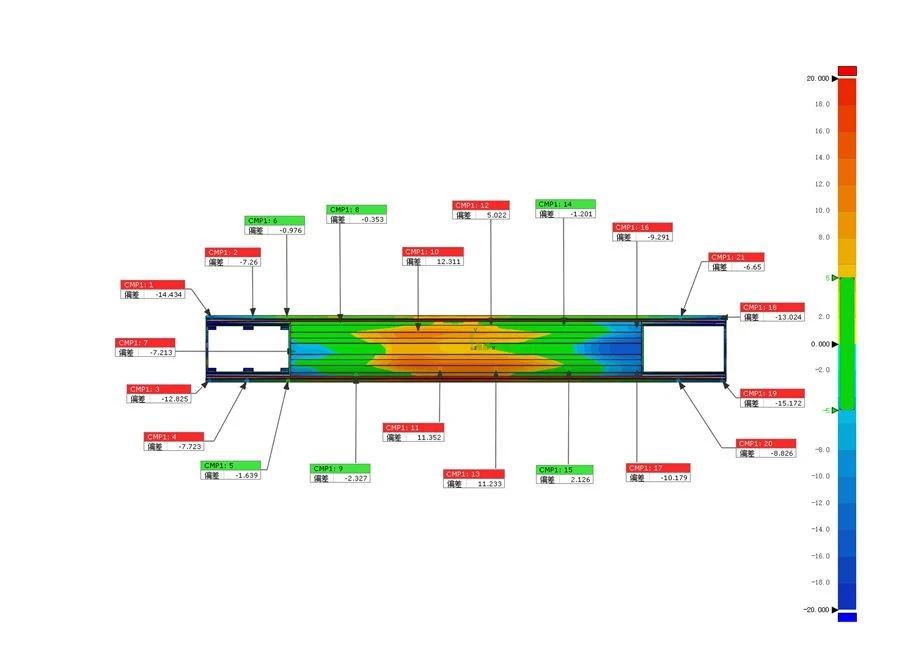

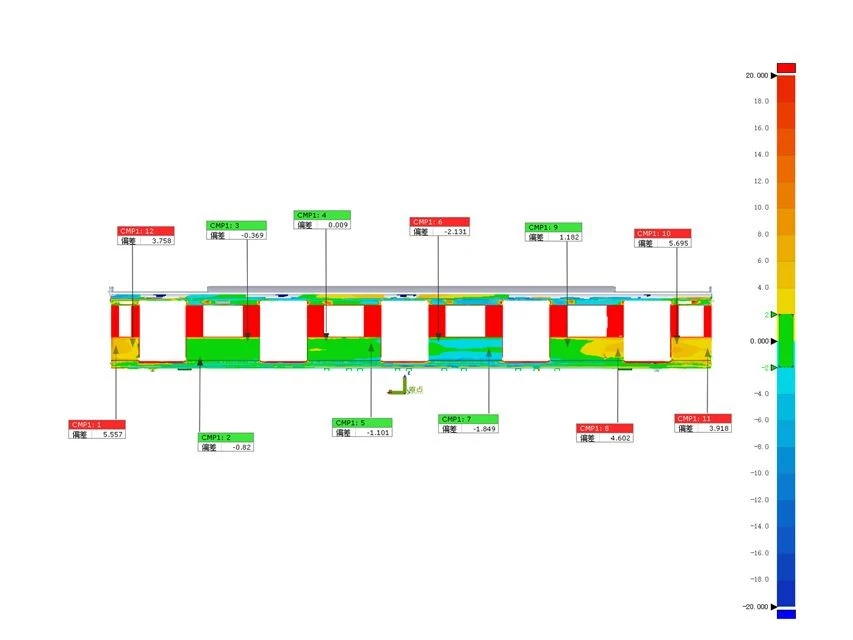

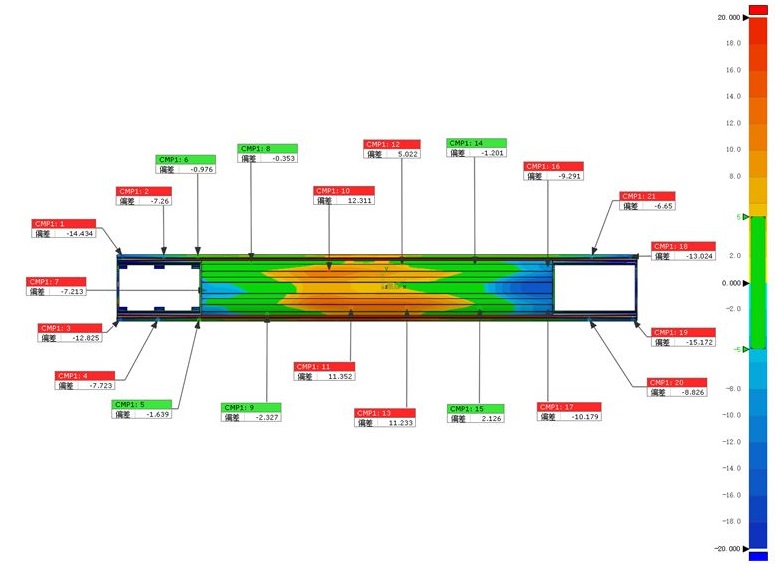

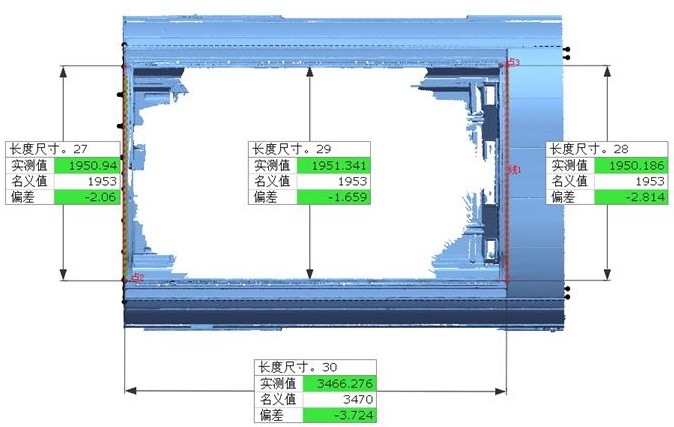

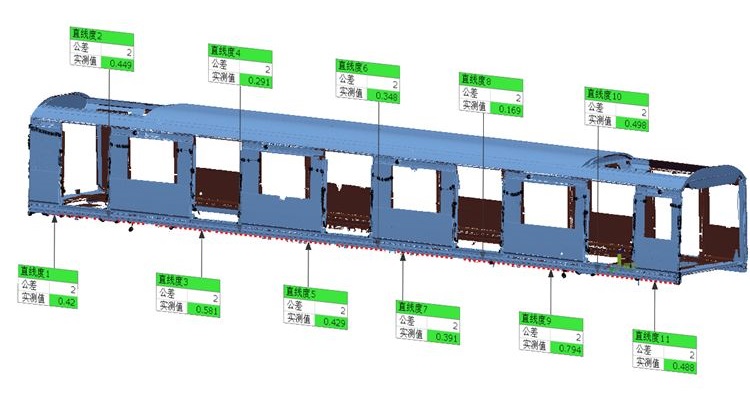

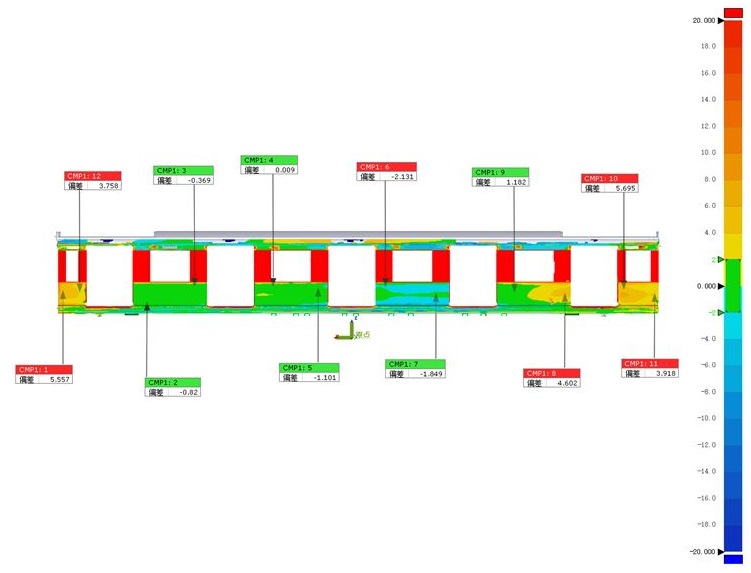

3D数模对比检测结果

02、地铁车灯结构件逆向设计

在地铁车灯零部件设计中，大致可分为两类，一类为规则曲面，通过参数定义曲线而进行设计；另一类为不规则曲面，曲面表面有凹凸形状的轮廓。

不规则曲面正向设计周期长，成本高。地铁车灯结构形状复杂，如何将曲面多、复杂轮廓的车灯零件还原为CAD模型，是制造商面临的难题。

逆向工程可将实物快速逆向建模设计为CAD模型，在产品设计开发应用上，不论是仿制、改进还是创新，都蕴含着对已有技术的继承和应用。

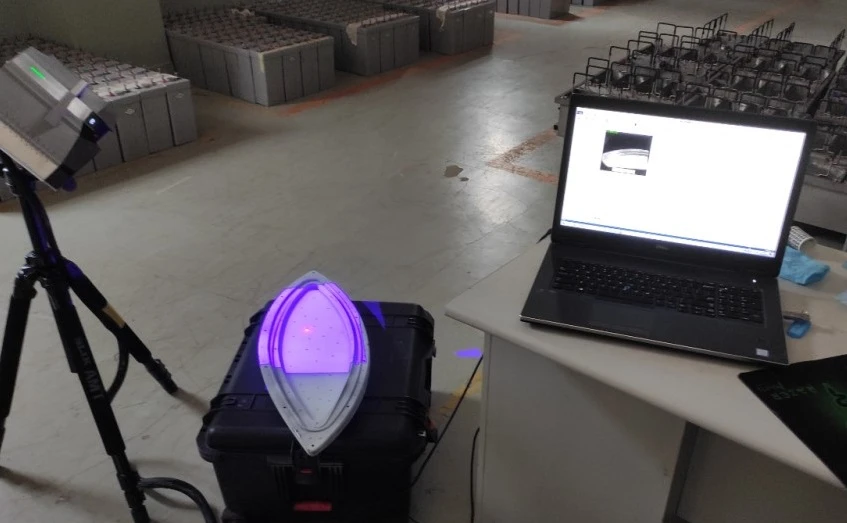

地铁车灯件轻量化设计也不例外，实现地铁车灯件轻量化设计，离不开逆向设计。采用XTOM蓝光3D扫描仪，对地铁车灯结构件进行三维轮廓扫描，可快速获取完整的三维数据模型，并加以建构，编辑生成通用格式的曲面数字化模型。

XTOM三维扫描软件输出STL数据

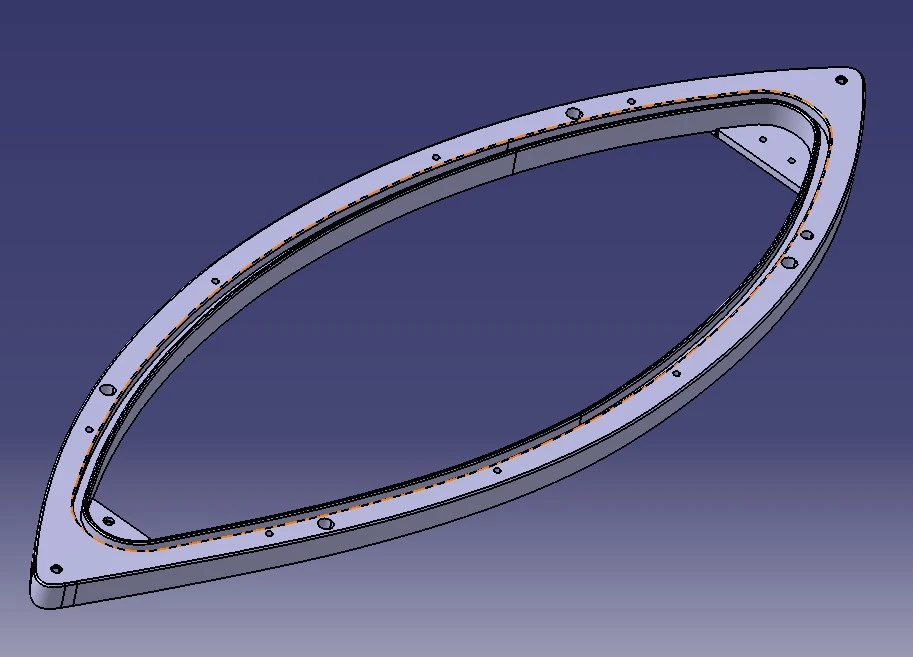

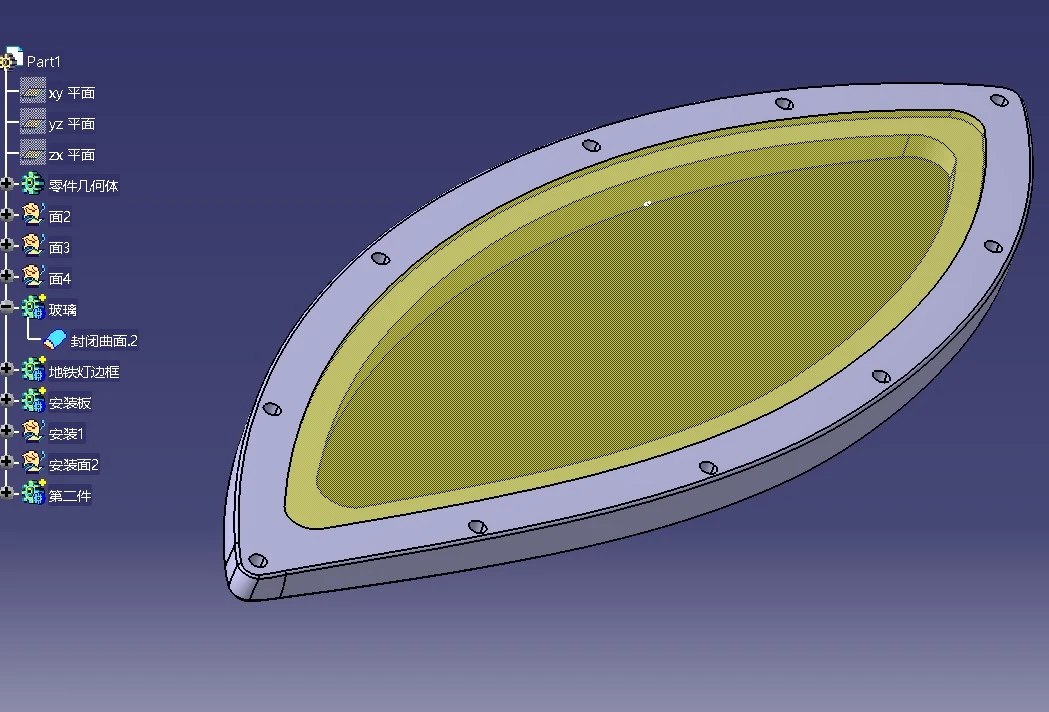

扫描获取STL文件，导入三维软件辅助快速逆向建模

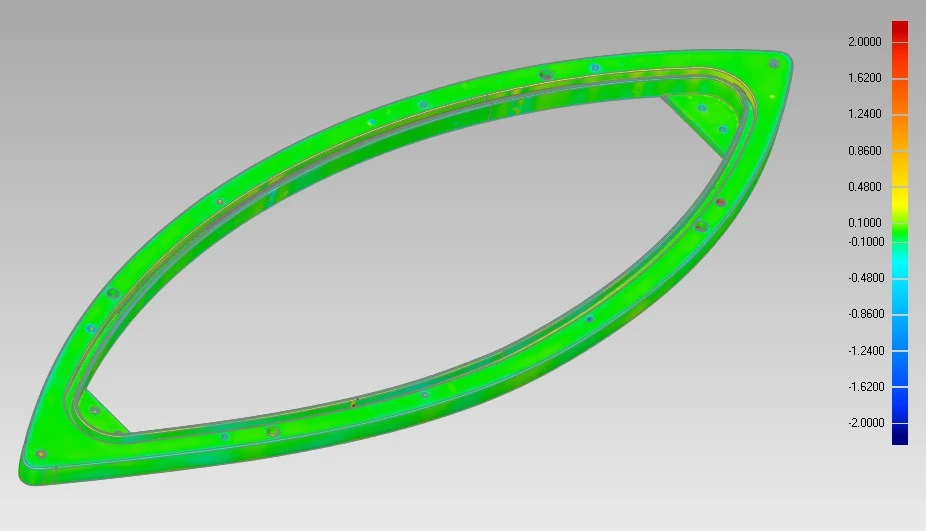

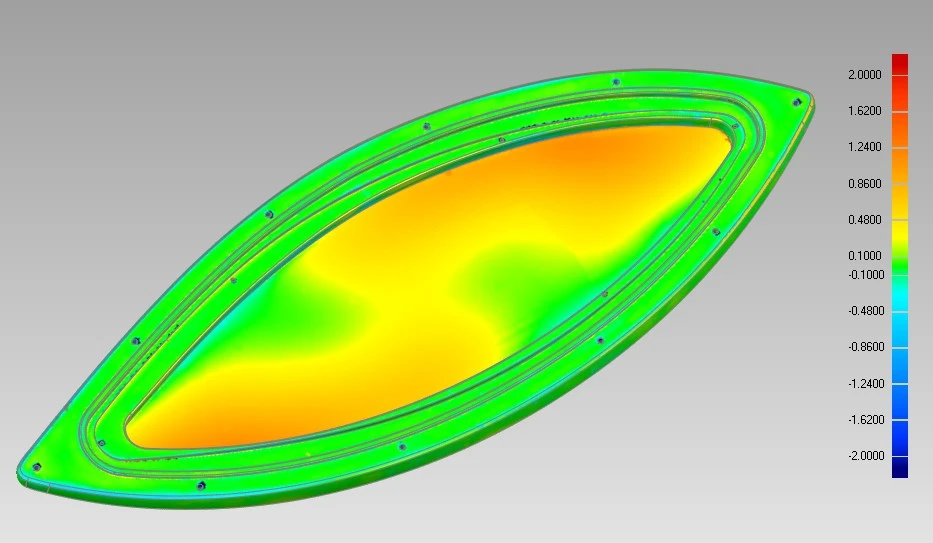

扫描数据和建模对比报告

如今，3D扫描技术已经广泛应用于地铁、火车等车辆的零部件、模具的质量检测中。无论是曲面、孔位的检测，还是新产品研发、轻量化结构设计，XTOM蓝光3D扫描仪均是优选方案。新拓三维3D结构光扫描仪可为轨道交通装备制造与生产中的产品设计、质量检测、装配、生产抽检等提供准确的三维数据资源。
