从实物到3D数字模型，蓝光3D扫描技术点亮教育科研创新实践

一、方案概述

随着产教融合建设的持续推进，高校与职校教学科研逐步向复杂曲面检测、全域形貌量化、无损检测、增材制造精度校核、装配验证等数字化精细化方向升级，高精度三维测量设备成为实验室提质升级的核心配套。

新拓三维 XTOM 拍照式蓝光三维扫描仪精度可达6μm，单幅扫描耗时≤1s，可快速采集高密度三维点云；搭配自研X-Inspect三维检测软件，搭建起数据采集、模型重构、偏差分析、数据存档的完整闭环，兼顾基础教学实训与高阶科研课题使用需求。

依托这套设备，院校可同步实现教学实训数字化、科研数据精准化，全面赋能各学科创新研究与人才实操培养。XTOM 蓝光扫描覆盖教学实训、科研分析、成果数字化展示多类场景，接下来将细分介绍典型应用场景与案例。

二、典型应用场景与案例

1、逆向工程与三维建模实训

依托 XTOM蓝光三维扫描仪可搭建标准化逆向工程教学闭环：

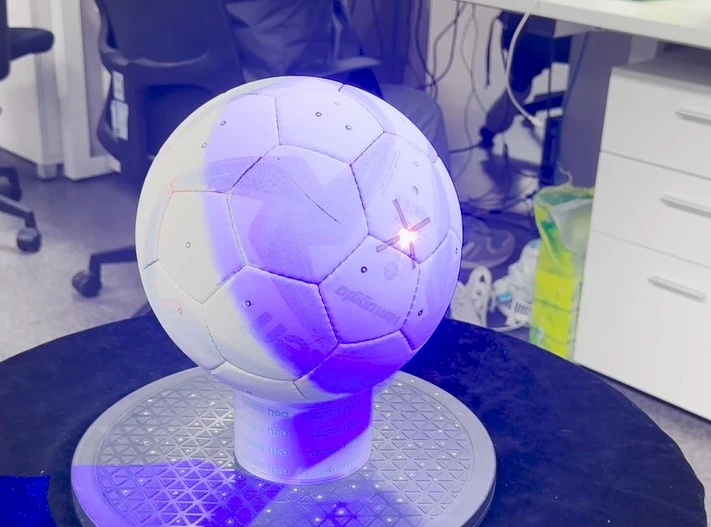

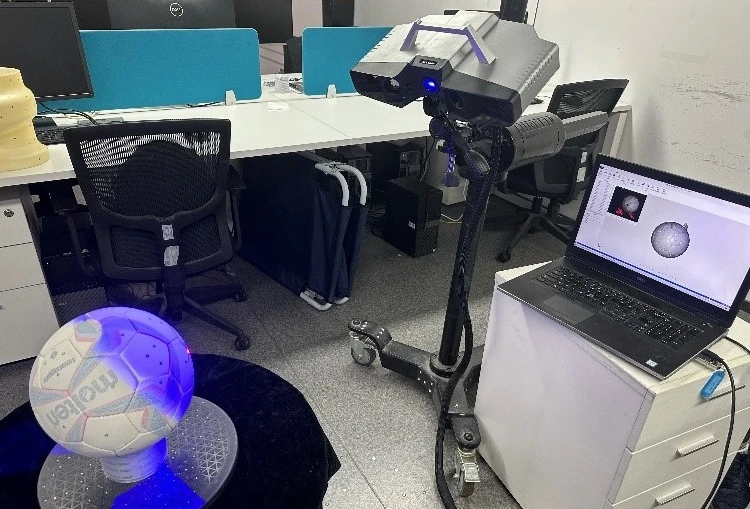

• 三维数据采集：粘贴标记点→扫描操作→多角度自动拼接→获取完整点云

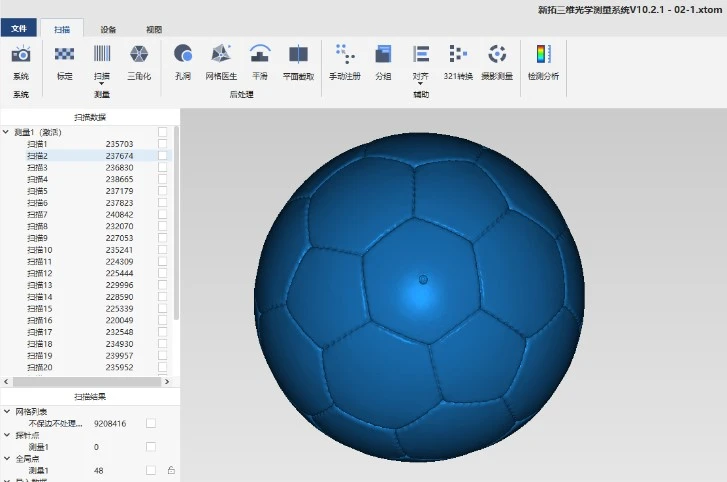

• 点云处理：去噪、封装、优化，生成三角网格模型
• 逆向建模：导入主流三维逆向工程软件，曲面重构→参数化CAD建模
• 3D打印验证：模型输出→3D打印→实物比对

适配课题：自由曲面零件扫描逆向与检测报告生成。以企业真实案例为载体，任务驱动式教学，学生全流程实操。

2、精密制造与质量检测实训

XTOM拍照式蓝光三维扫描仪配合X-INSPECT检测软件（获德国PTB精度认证），形成工业级3D检测实训体系：

• 全流程教学：扫描数据采集→与CAD数模对齐→3D/2D偏差分析→GD&T形位公差计算→检测报告输出
• 培养工业级3D检测方法：色谱图直观显示偏差分布
• 精密零部件全尺寸检测实训
• 批量自动化检测流程与数据追溯教学（XTOM-TRANSFORM自动化系统）

适用课题：精密零部件公差分析、质量检测、精密制造工艺等。

3、增材制造工程：3D打印成型精度检测与工艺优化

蓝光三维扫描技术可实现标准化增材制造工艺优化研究流程：

• 设计标准测试样件，打印后全域3D扫描获取实际三维模型；
• 与理论设计CAD比对，全域统计整体尺寸偏差、边角翘曲、孔隙凹陷误差分布；
• 反向优化打印温度、填充密度、分层厚度参数，迭代降低成型误差；
• 3D扫描+GD&T数据分析，材料成型精度检测与工艺尺寸误差对比研究。

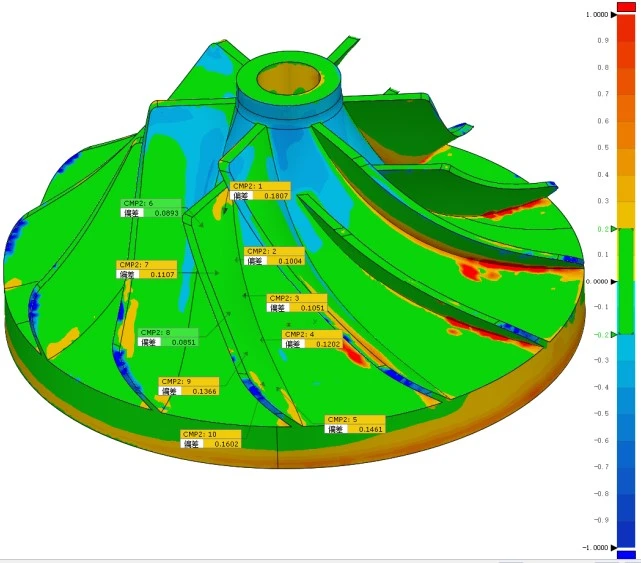

涡轮3D打印件检测与磨损修复

适用课题：3D 打印试样成型精度优化，新材料成型工艺优化试验。

4、文物与艺术品数字化存档、虚拟修复

XTOM拍照式蓝光三维扫描仪在文化遗产保护与修复领域的应用场景：

• 文物三维建模：全尺寸扫描建立数字模型，为文物研究提供全面资料
• 文物虚拟修复：对残损文物高精度扫描→生成数据模型→利用数字雕刻软件模拟修复
• 文物虚拟展示：三维数据配合在线平台或VR技术，还原文物三维场景
• 文物复仿制及创意设计：非接触扫描获取数据→精准快速复制→等比例缩放→二次创作。

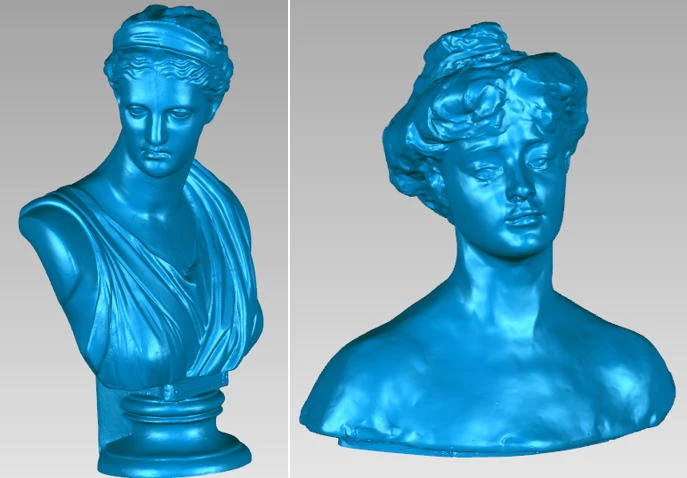

文物三维扫描建模

适配课题：小型出土文物、文创三维数字化建档与虚拟修复。

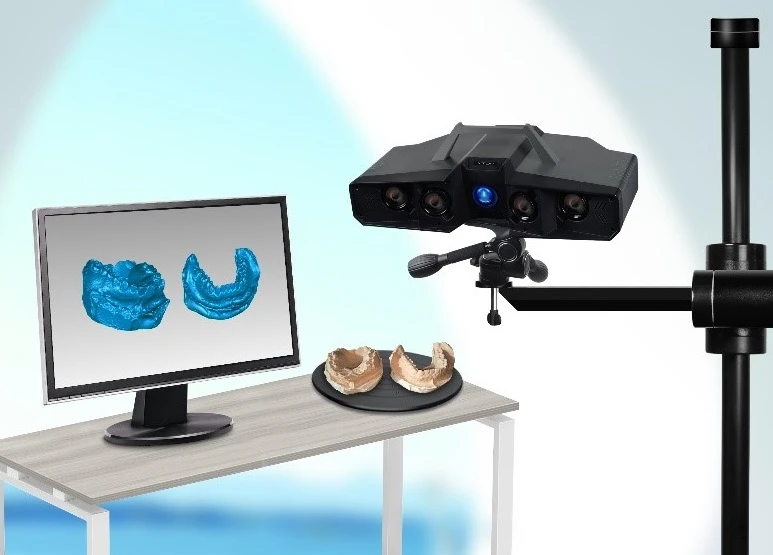

5、医疗器械3D建模与形态测量

蓝光三维扫描技术在医疗器械/医学科研领域的应用：

• 医疗器械研发验证：全尺寸扫描，快速获取复杂曲面、螺纹等特征，生成高精度三维模型，辅助逆向设计与产品快速迭代。
• 骨科与植入物个性化定制：3D打印个性化植入物设计；隐形正畸与康复辅具的数字化设计。
• 隐形正畸与康复辅具的数字化设计: 牙颌/全牙列数字化建模；矫治器或定制化康复辅具。

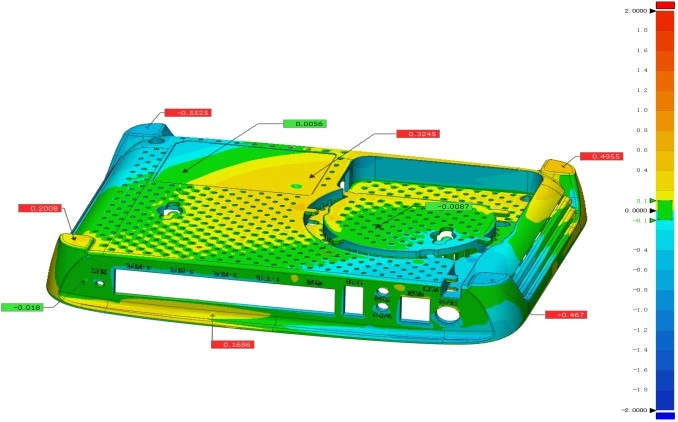

• 医用注塑质控：全尺寸检测与缺陷分析，精度验证与误差分析。
• 医学科研与教学辅助：高精度扫描还原微观几何特征，为新型医疗器械的科研与结构优化提供直观的数据支持。

适配课题：医疗零部件逆向研发、个性化计定制，支撑医疗器械创新科研与课堂演示。

6、岩土结构形貌与变形检测

蓝光三维扫描技术在岩土结构科研领域中的应用：

• 岩石结构面三维形貌测量：扫描岩石自然结构面→获取高精度点云→量化描述形貌参数→研究形貌与抗剪强度关系
• 结构面试样制作：扫描→逆向重构→3D打印模具→相似材料浇筑，批量制作形貌一致的剪切试样
• 土木工程结构变形检测：扫描获取结构三维数据，与有限元仿真结果对比验证
• 结构稳定性评估：三维扫描+有限元分析，协同评估结构安全。

适配课题：岩石结构面三维形貌与抗剪强度关联性分析。

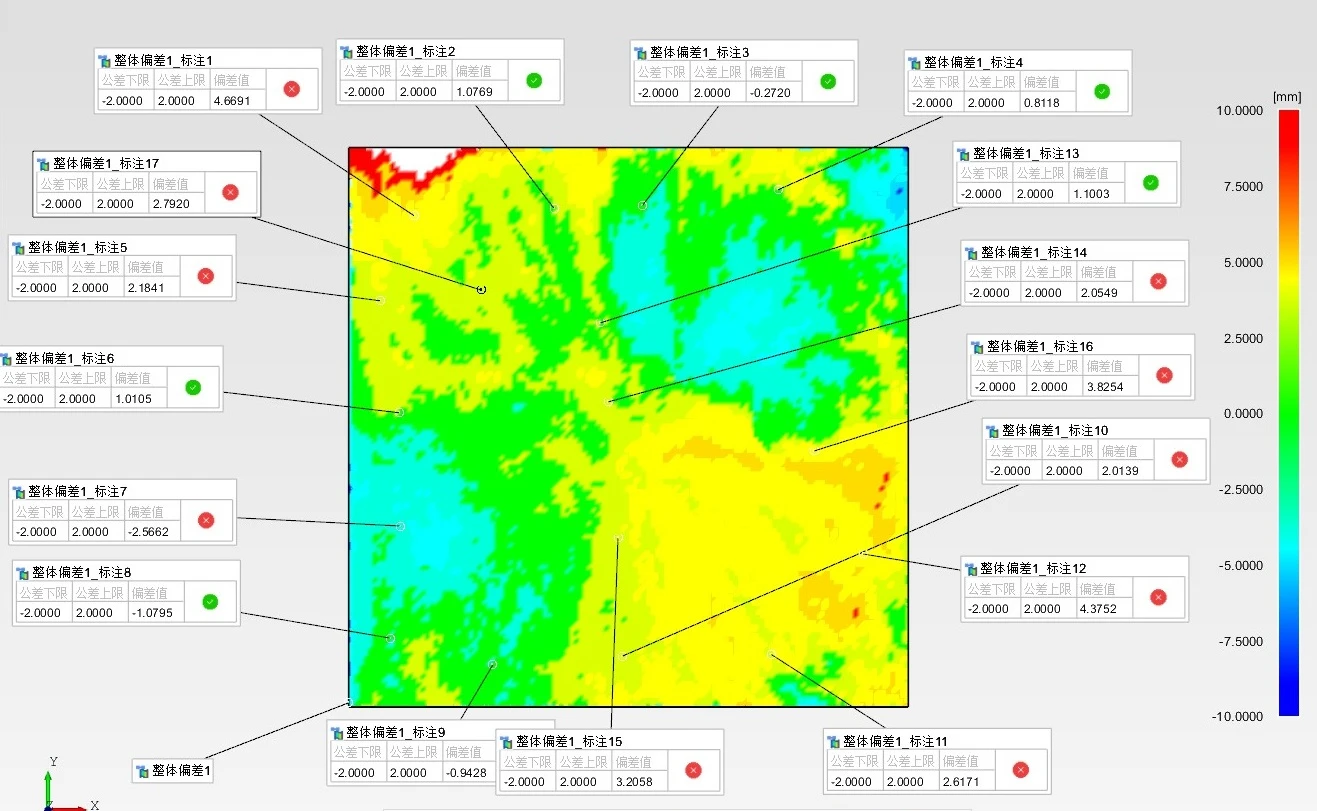

岩石断面偏差比较

7、三维扫描与装配验证

蓝光三维扫描技术，将扫描3D数据模型用于装配验证，可提前验证工件的装配兼容性：

• 三维模型构建：精准还原复杂曲面、细微特征，生成高质量三维数据模型。
• 数据对齐：将扫描生成的实物模型与原始设计CAD数模进行高精度坐标对齐，确保虚拟装配的基准准确。
• 虚拟装配与干涉分析：扫描模型导入专业装配软件，模拟真实的装配关系，进行虚拟装配。
• 间隙与干涉检测：分析装配干涉或配合冲突，还原实际装配效果。

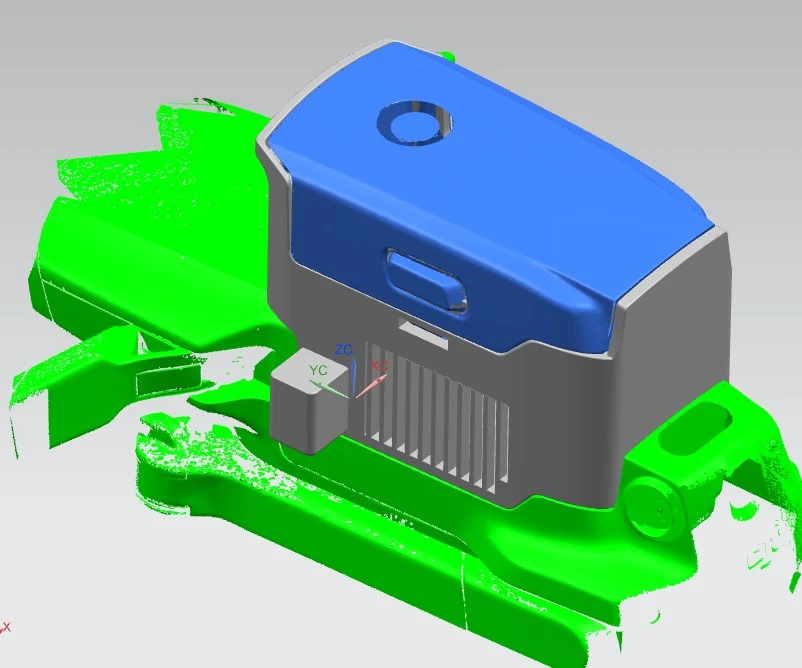

无人机与电池壳体虚拟装配结果

适用课题：工件三维扫描与虚拟装配结合，分析装配中的问题，对模型进行修改，并通过可视化显示装配过程。

四、实施价值与落地收益

（一）教学层面

革新传统测量实训模式，把抽象三维空间几何、逆向工程原理具象化，形成标准化实验课程体系，提升学生工程实践、数字化建模就业技能，契合智能制造行业人才需求；

（二）科研层面

微米级高精度量化试验数据，数据合规可溯源，支撑毕业论文、期刊论文、专利、纵向课题结题，补齐实验室高精度三维表征设备短板。

（三）学科竞赛

为工业设计大赛、精密3D测量、结构设计竞赛提供三维数字化技术支撑。

五、全流程落地服务保障

新拓三维拥有一支技术精湛、经验丰富的技术工程师团队，提供一对一专项咨询、培训服务，包括设备操作培训、课程设计协助、实验方案指导等，帮助师生快速熟悉操作，让三维扫描设备更快应用于教学实训与科研实验环节。

• 上门部署：设备安装、整机标定、实验室环境调试；
• 分级培训：深度科研应用培训、学生实操培训、软件进阶处理培训；
• 技术支撑：长期远程技术答疑、课题测试协助、疑难案例方案定制；
• 售后维保：整机质保、固件软件免费迭代升级、定期校准巡检。
