蓝光三维扫描赋能注塑模具：全尺寸检测确保塑料零件质量

随着汽车内饰、消费电子、医疗器械、智能家居注塑模具向高精度、薄壁复杂、多型腔方向升级，模具型腔、型芯、卡扣槽、深腔、异形曲面等精密结构的尺寸精度、形位公差与成型一致性，直接决定注塑零件产品的良品率与装配精度。

传统接触式检测存在检测盲区、效率低、划伤模具、数据单一、质量难追溯等痛点，难以匹配模具验收、修模、量产磨损校核全流程质检需求。

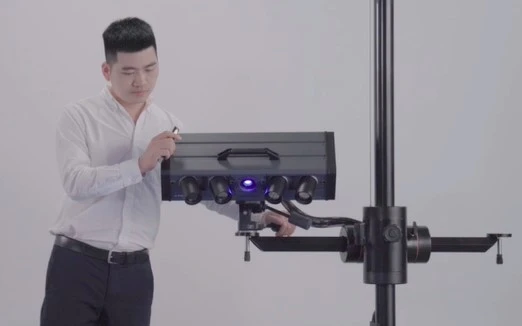

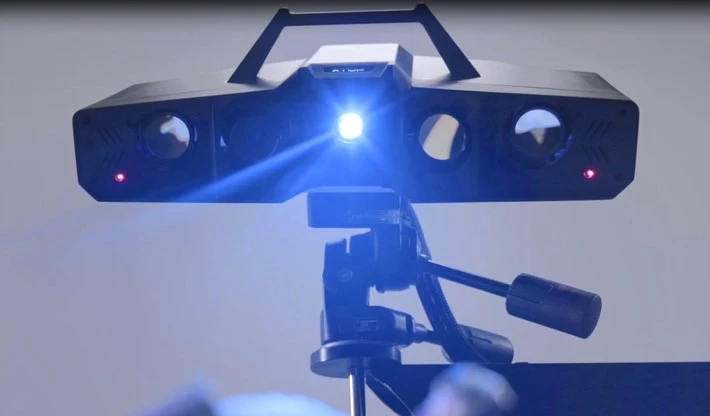

新拓三维XTOM拍照式蓝光三维扫描仪，提供非接触式、高精度、全域快速3D检测解决方案。可精准获取模具完整三维点云数据，完成模具新品验收、型腔尺寸校核、曲面偏差分析、修模数据比对、模具一致性检测，助力注塑模具制造企业实现高效率的质量管控升级。

一、注塑模具核心检测需求

• 全域尺寸检测，全覆盖型腔、型芯、孔槽、曲面、壁厚、倒扣结构；
• 非接触无损扫描，保护抛光亮面、微细纹理模具；
• 极速3D扫描比对，压缩模具验收、试模、修模周期；
• 可视化偏差色谱图，精准定位超差区域与误差数值；
• 检测数据归档可追溯，支撑磨损分析、工艺迭代优化。l

二二二、蓝光3D扫描技术检测应用

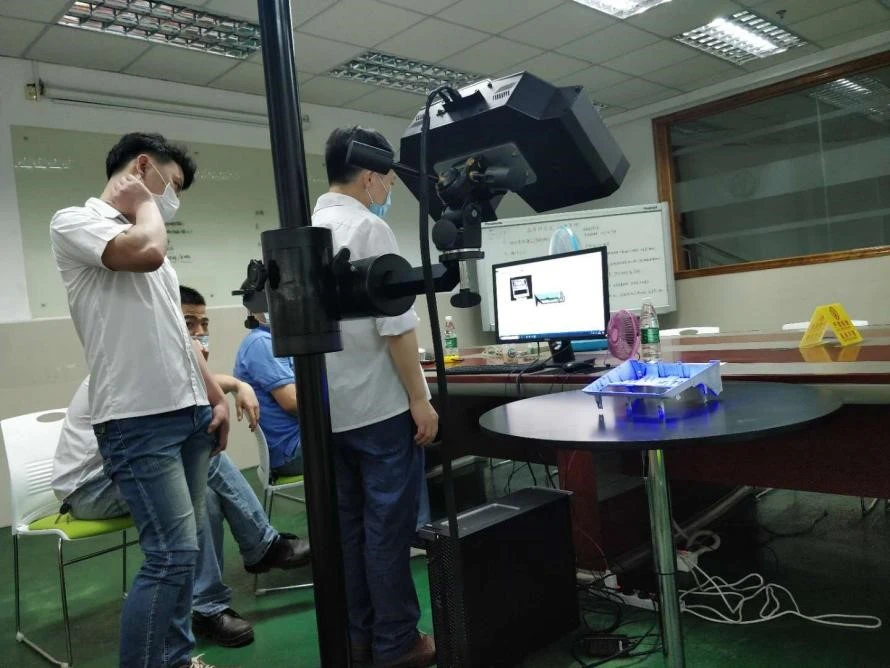

XTOM照相式蓝光三维扫描仪，通过将蓝光光栅条纹投射至注塑模具表面，高分辨率工业相机同步采集形变条纹图像，并快速解算模具表面海量三维坐标点云，经过数据降噪、拼接、封装处理后，生成高精度模具三维实体模型。结合X-INSPECT三维检测软件完成CAD比对、尺寸与形位公差计算，输出可视化检测报告。

注塑模具检测典型应用场景

场景一：新模具验收检测

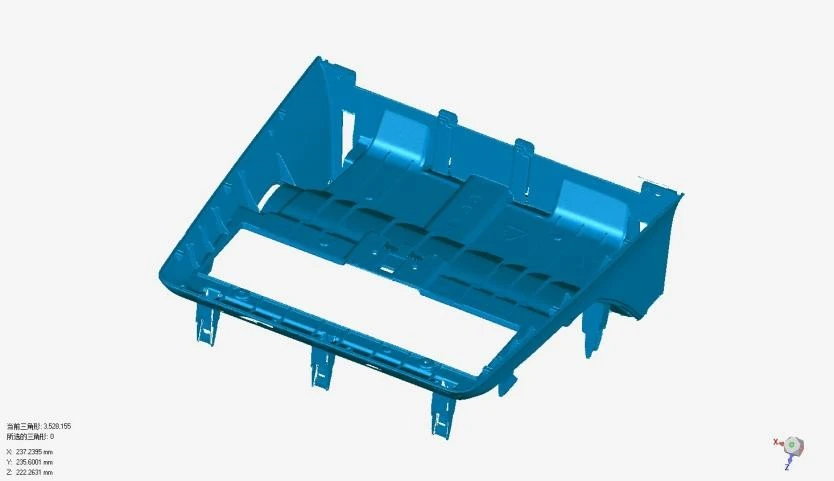

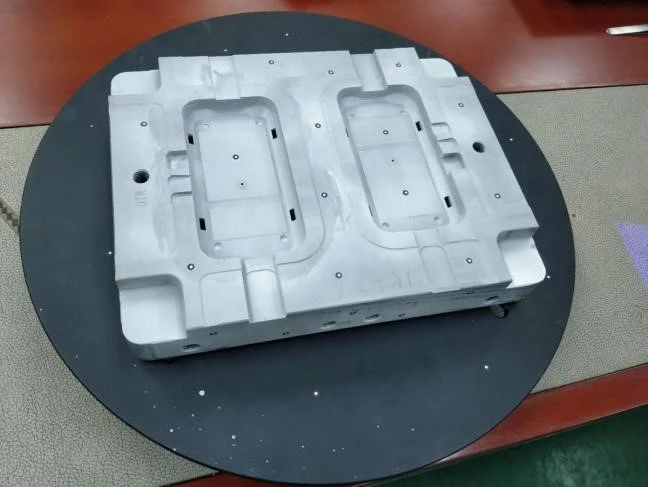

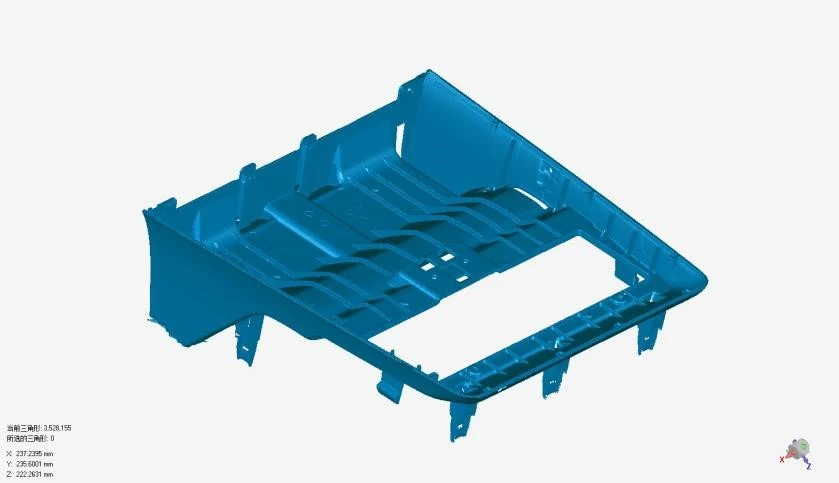

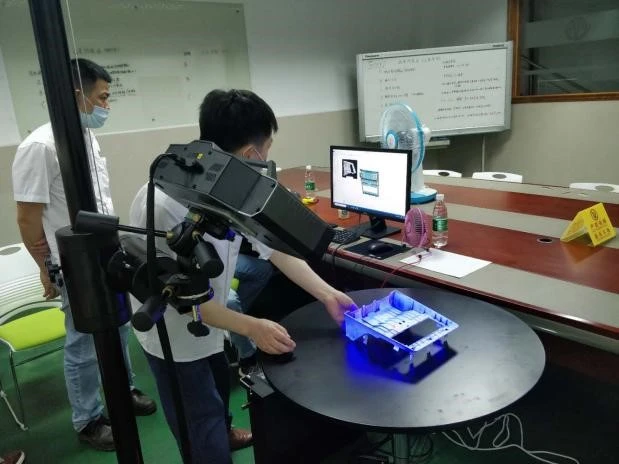

• 对新模具全尺寸蓝光扫描，获取完整三维点云数据

• 导入检测软件与CAD数模进行3D数模比对

• 输出色谱偏差图，关键尺寸偏差一目了然

• 分析型腔、型芯、定位孔等关键部位的形位公差

• 全尺寸数据覆盖，验收不再遗漏任何超差区域

场景二：试模偏差定位与修模指导

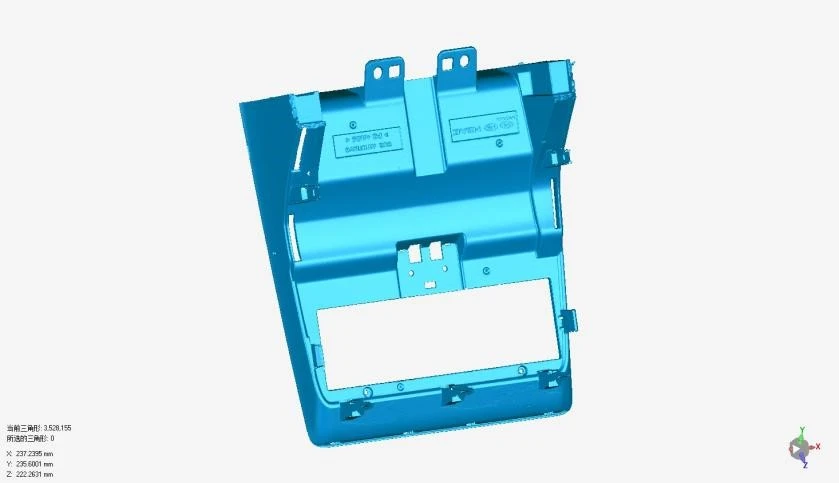

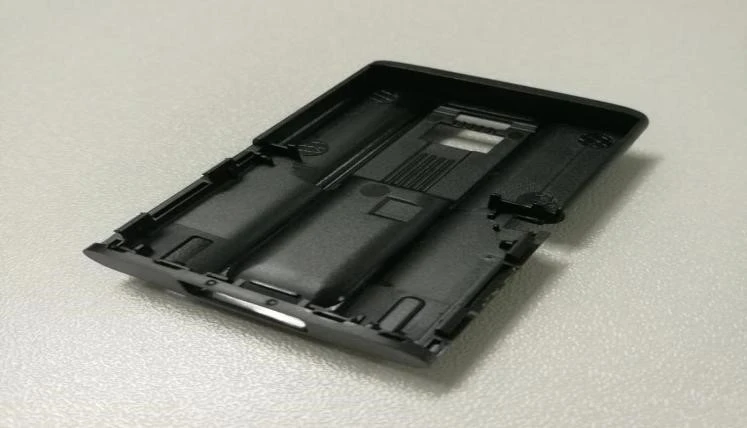

• 对试模注塑件进行三维扫描，获取全尺寸数据

• 与CAD数模比对，生成偏差色谱图

• 精确定位缩水、变形、披锋、装配间隙超差等问题的具体位置和数值

• 偏差数据反馈至模具设计，指导修模方案

• 实现偏差位置+数值精确可量化，修模不再靠经验猜测

场景三：服役期磨损监测与寿命评估

• 定期对模具型腔进行三维扫描存档

• 多期扫描数据纵向比对，量化磨损量变化趋势

• 磨损量超过阈值时预警，安排修模或更换

• 磨损量数字化、可量化、可追溯

三、注塑模具检测典型应用案例

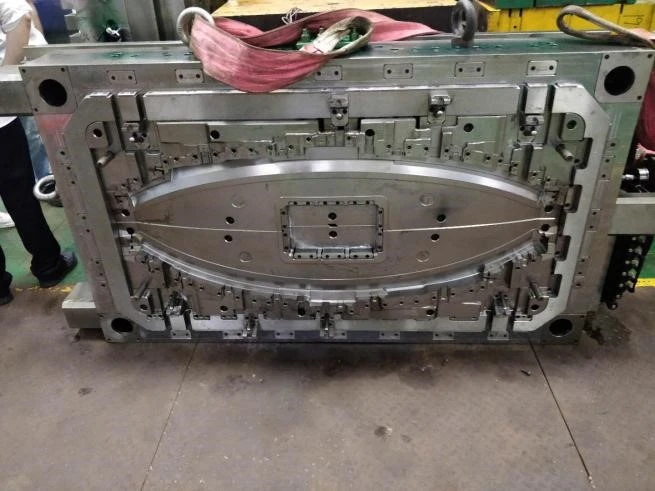

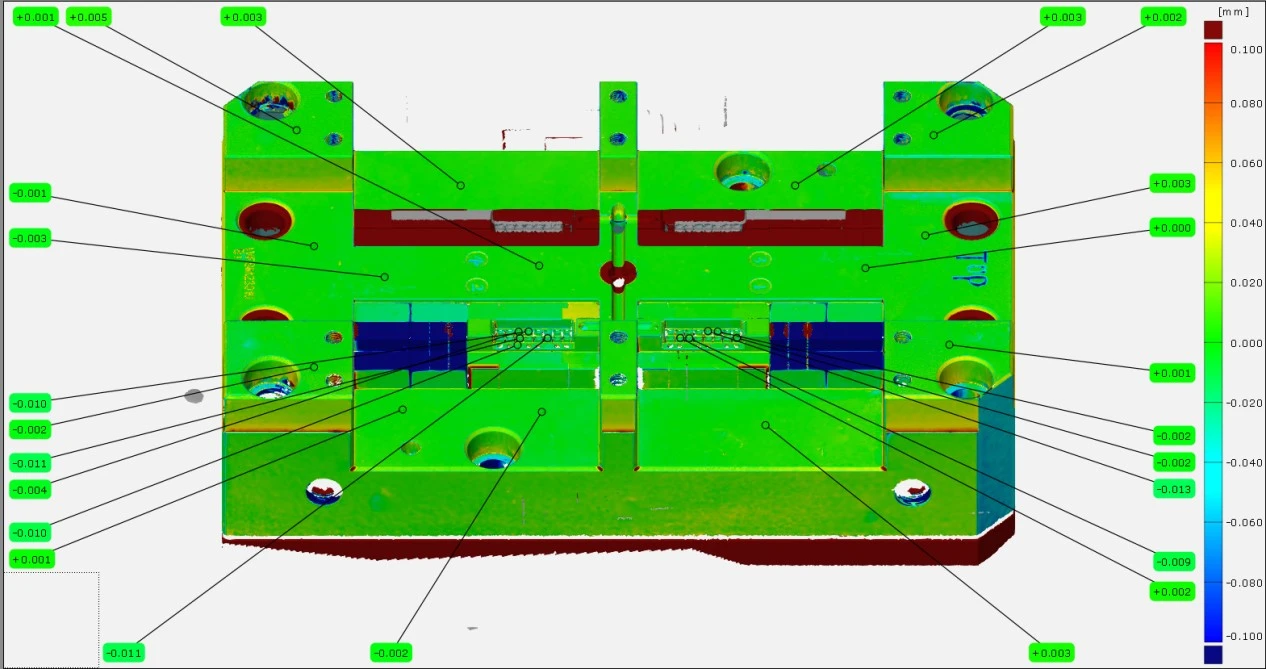

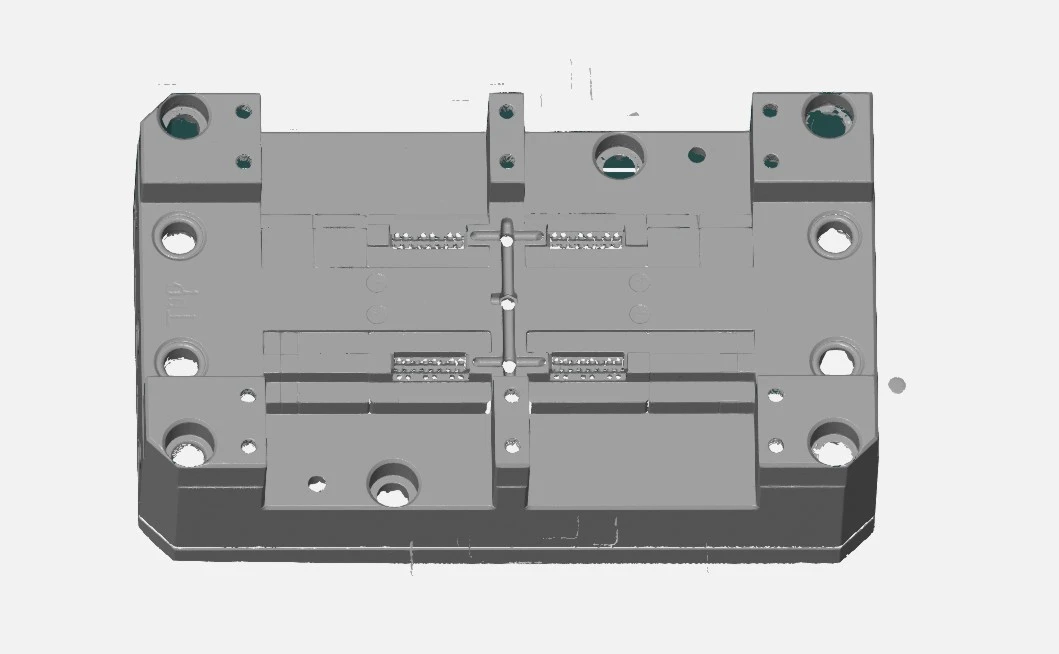

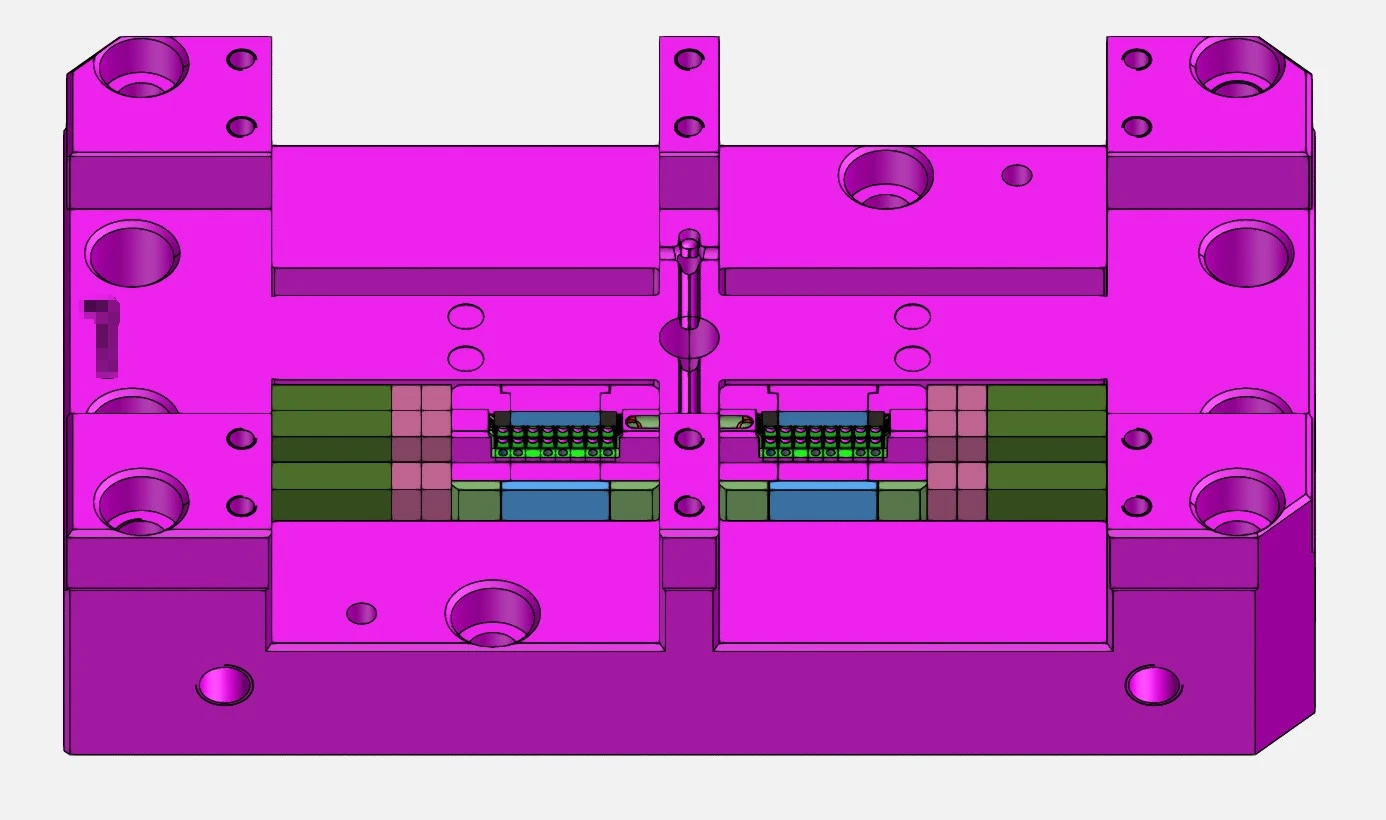

案例1：汽车嵌件注塑模具检测

• 高精度3D扫描，获取模具三维数据

• 全幅面采集点云数据，提升检测整体精度

• 导入检测软件与模具数模进行3D比对

• 直观展现全区域形位公差，为产品修正奠定基础

• 基于3D CAD全局形面误差及尺寸管制

• 3D数模比对清晰呈现偏差位置与数值

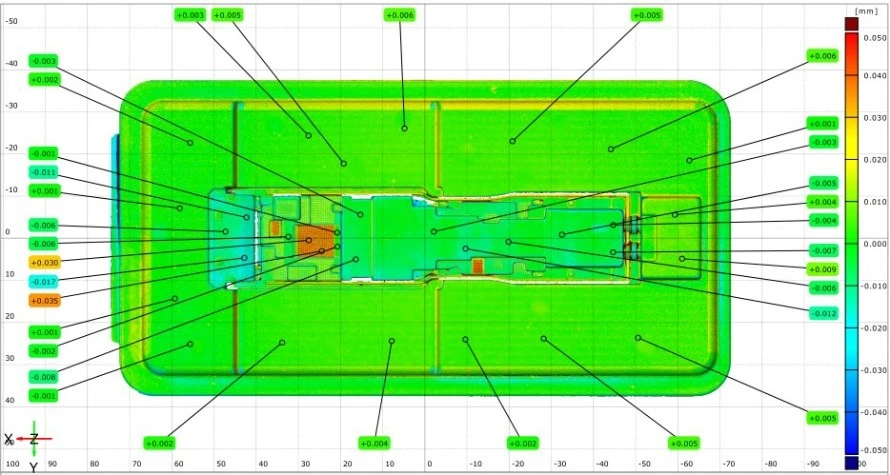

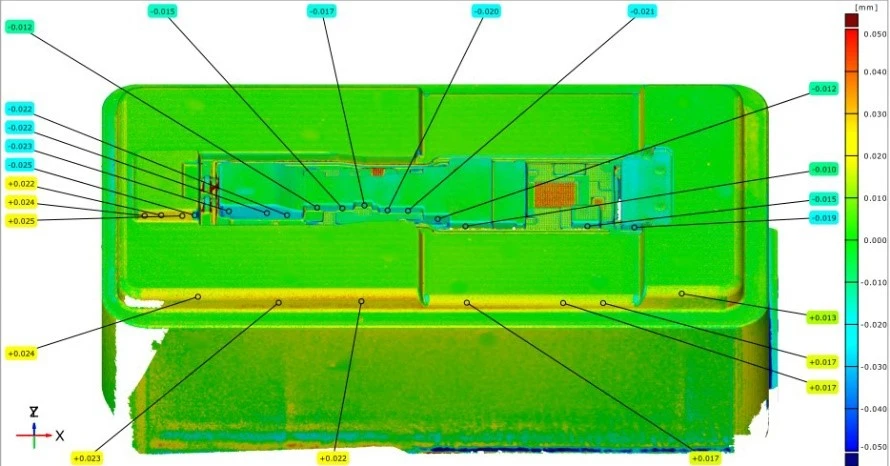

案例2：电光模组注塑模具检测

• 全域彩色偏差色谱图（光学面、定位基准、遮光结构分区标注超差）；
• 任意截面2D尺寸、壁厚、拔模角报告；
• 全套GD&T几何公差（位置度、轮廓度、平行度、同轴度、平面度）；
• 多型腔一致性对比报表、模具磨损量化数据表；
• 可追溯STL三维模型+检测报告档案，支撑光学工艺迭代、模芯补偿修模。

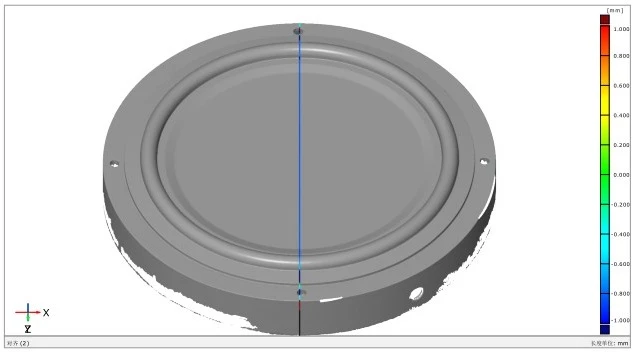

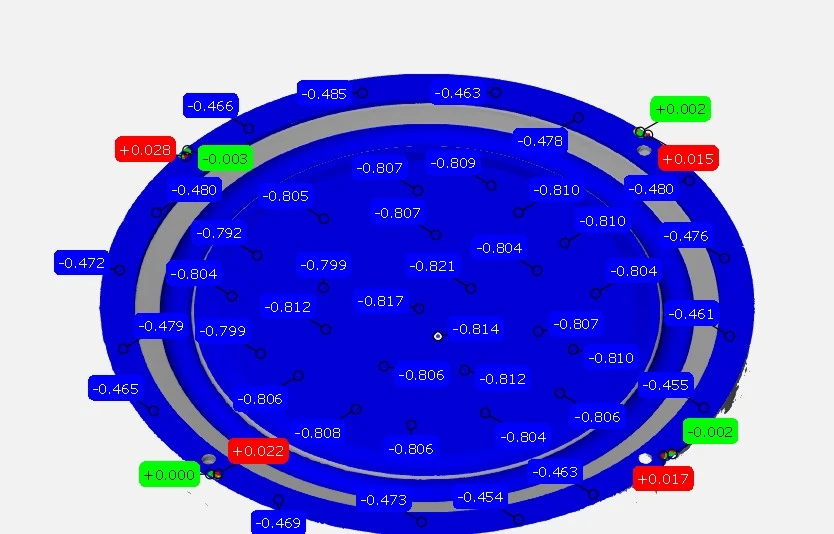

案例3：音响喇叭注塑模具检测

• 全域彩色偏差色谱图，分区标注音腔、格栅、卡扣超差区域；
• 任意截面2D尺寸、壁厚、拔模角、微孔尺寸报表；
• GD&T几何公差：位置度、轮廓度、平面度、平行度、同轴度；
• 全域可视化偏差，精准指导格栅、音腔补偿修模；
• 大幅减少试模次数，稳定声学性能与成品良率；
• 检测结果有助于修模补偿、模具工艺迭代。

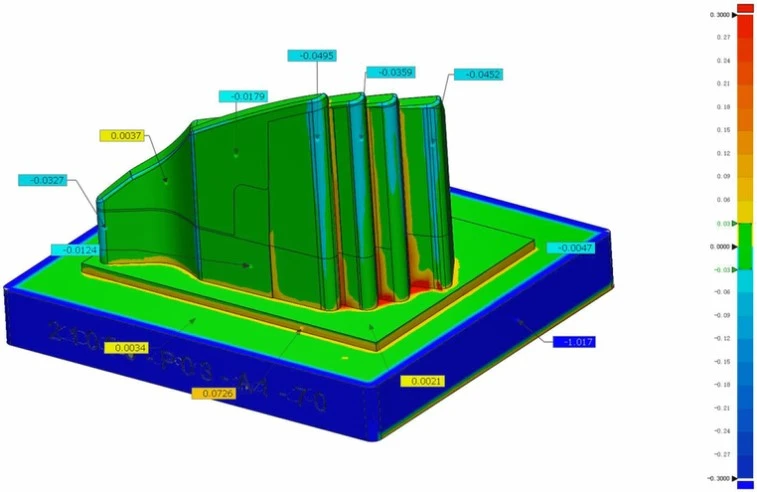

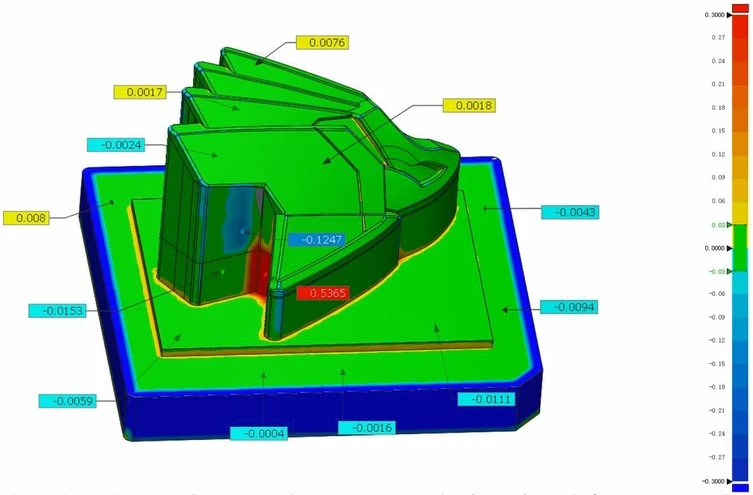

案例4：注塑模具电极检测

• 全域彩色偏差色谱图，分区标注曲面超差、崩角、损耗区域；

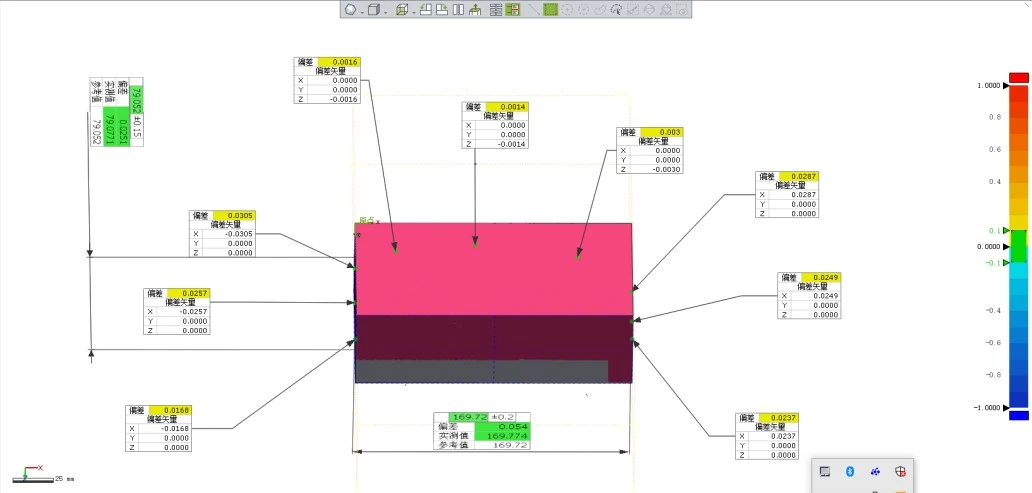

• 任意截面厚度、槽宽、圆角、拔模角二维尺寸报告；
• 窄槽、深腔、微型薄筋、微孔电极无检测盲区，弥补点位检测局限；
• 精准捕捉微小铣削误差与放电损耗，精准指导电极二次修磨补偿；
• 大幅减少EDM试打、修模次数。

四、方案核心优势

本方案依托新拓三维XTOM拍照式蓝光3D扫描技术，打破传统注塑模具检测的技术壁垒，为注塑模具制造与注塑生产企业提供数字化、高精度、高效率、可溯源的质检解决方案。

• 在生产端，大幅降低模具检测、修模、返工成本，缩短产品研发与量产周期；
• 在质量端，全方位保障模具精度与注塑产品良品率，提升产品批次一致性；
• 在管理端，实现模具质量数据标准化、数字化归档，助力企业搭建现代化精密模具质量管控体系，提升企业核心竞争力。
