XTDIC-VG系列

视频引伸计系统

观看视频
视频引伸计,非接触式视频引伸计,大变形视频引伸计,高温视频引伸计
观看视频
高精度、非接触式视觉应变测量仪器

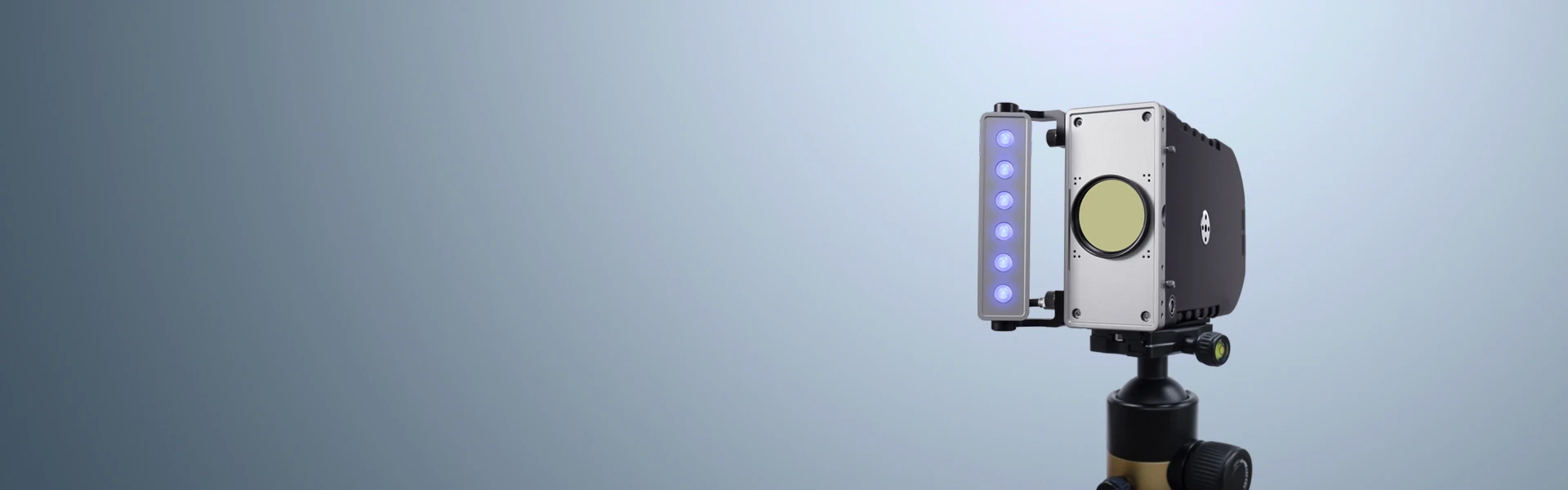

XTDIC-VG视频引伸计是一款非接触式实时应变测量系统，基于数字图像相关法（DIC），通过捕捉样本在加载过程的连续图像， 实时跟踪标记对象，解算目标的坐标、位移、应变等多种类型数据并输出测量结果、生成作业报告。
XTDIC-VG视频引伸计技术特性

XTDIC-VG视频引伸计技术特性

• 非接触式，无需担心试样断裂导致设备的损坏
• 单目2.5D、单目3D、双目3D引伸计测量
• 最高测量精度可达 0.2级 @ 计量规范JJG 762
• 单轴，双轴高精度引伸计,10-1000mm多种视野
• 实时测量速率高达1000fps，适用于高达7200mm/min的拉伸速率
• 2D支持斜对测量，预留更大操作空间，特别适合自动化场景
• 支持联机各种试验机， 平均值引伸计
• 点/点对/全场变形测量，变形/应变/应变速率/最大应变测量
• 丰富的数据呈现：相机视图、曲线、报表、报告
• 材料性能测定 （弹性模量、泊松比等）
• 高速、高温、疲劳、蠕变测量
• 多工位测量，腔体内测量，隔介质测量

智能软件

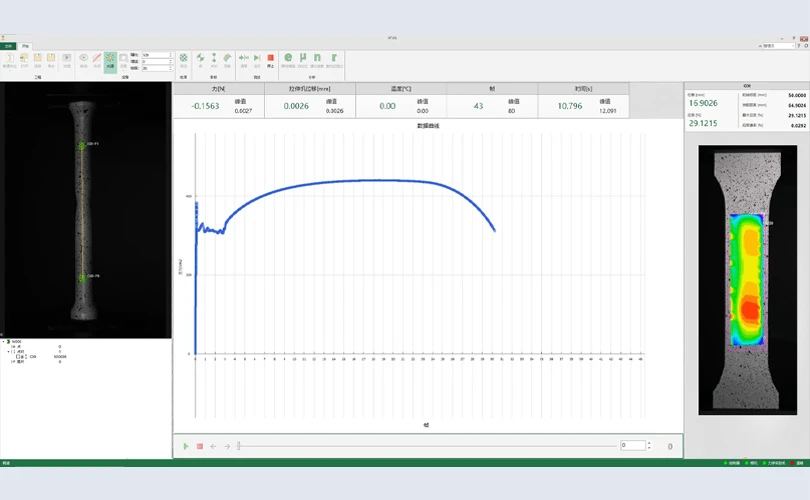

XTDIC-VG视频引伸计软件支持二维、三维测量场景下的点、点对和全场应变数据高速实时处理，同时支持横纵向、多组目标同时测量，具有强大的数据分析功能。支持浏览历史试验过程图像、曲线和数据。支持实时保存图像记录，可重新放置标距并重新计算，一次测量多次分析。
• 全场应变动态监控
• 材料本构参数测定
• 视频引伸计功能
了解详情 >
智能软件
典型配置
型号 XTDIC-VG-60/T XTDIC-VG-120/T XTDIC-VG-240/T
规格 2.3M 2.3M 8.9M 12M 8.9M 12M
相机分辨率 230万像素x1 or 2 230万像素x1 or 2 890万像素x1 or 2 1200万像素x1 or 2 890万像素x1 or 2 1200万像素x1 or 2
相机帧率 168fps 168fps 32fps 30fps 32fps 30fps
精度等级 0.2级 0.2级 0.2级 0.2级 0.5级 0.5级
应变测量范围 0.002%~2000% 0.002%~2000% 0.002%~2000% 0.002%~2000% 0.002%~2000% 0.002%~2000%
测量视野 60mm 120mm 120mm 120mm 240mm 240mm
工作距离 300mm 270mm 200mm 200mm 400mm 400mm
其他 可定制（支持更多视野）

注：带T为双目三维视频引伸计

行业应用

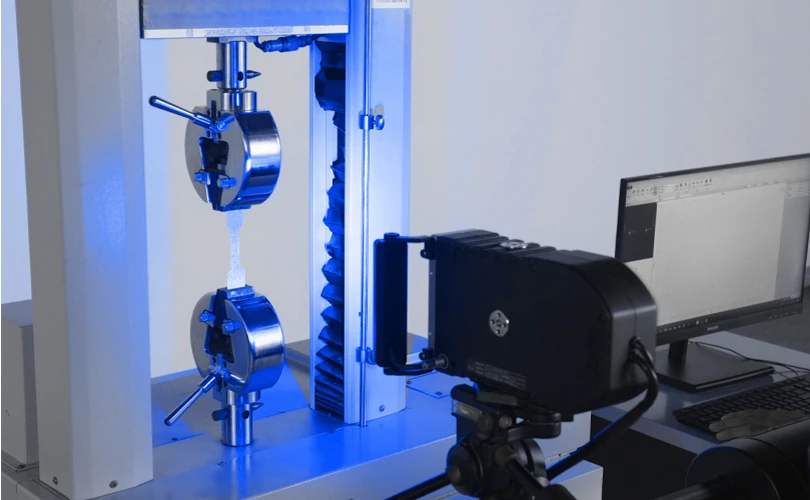

XTDIC-VG视频引伸计在材料力学、结构力学等学科研究领域拥有广泛的应用前景。典型应用场景如：材料力学性能测定（杨氏模量、泊松比）、塑料薄膜等柔性材料测试、微小试件测试、高温低温环境下的拉伸测试、橡胶等材料大变形测试、混凝土压缩实验、疲劳实验等。
了解详情 >

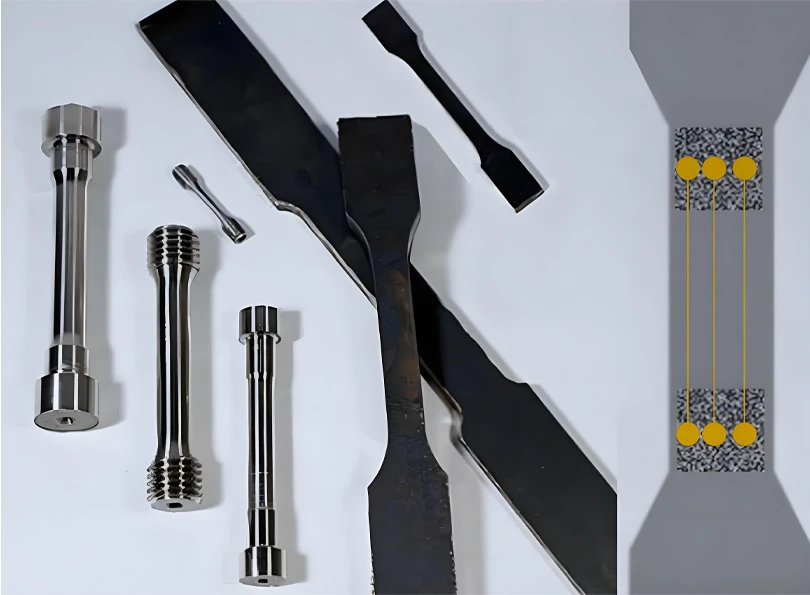

  • +材料性能测试

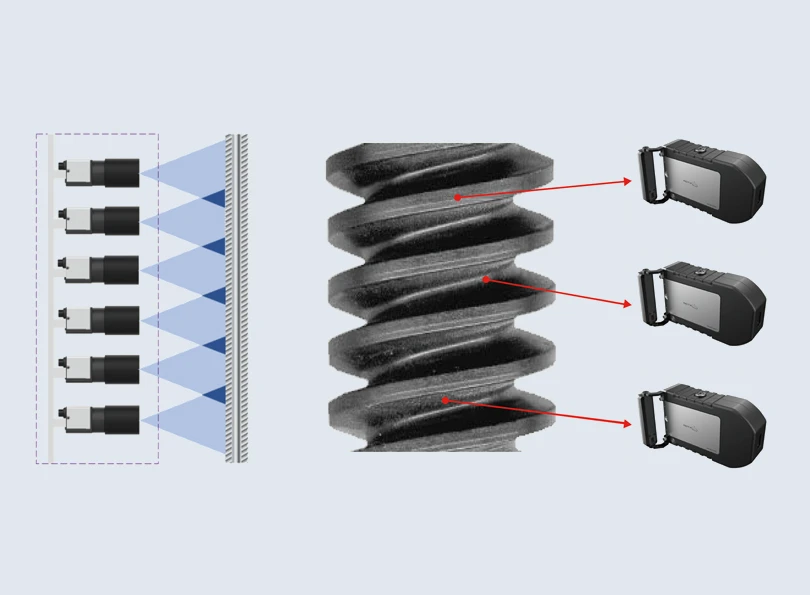

  • +大视野多测头拼接方案

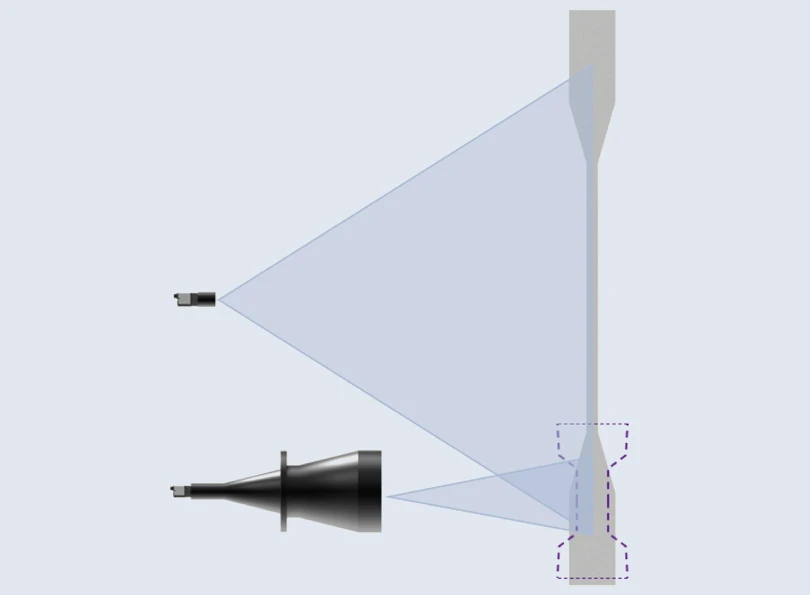

  • +双量程测头组合方案

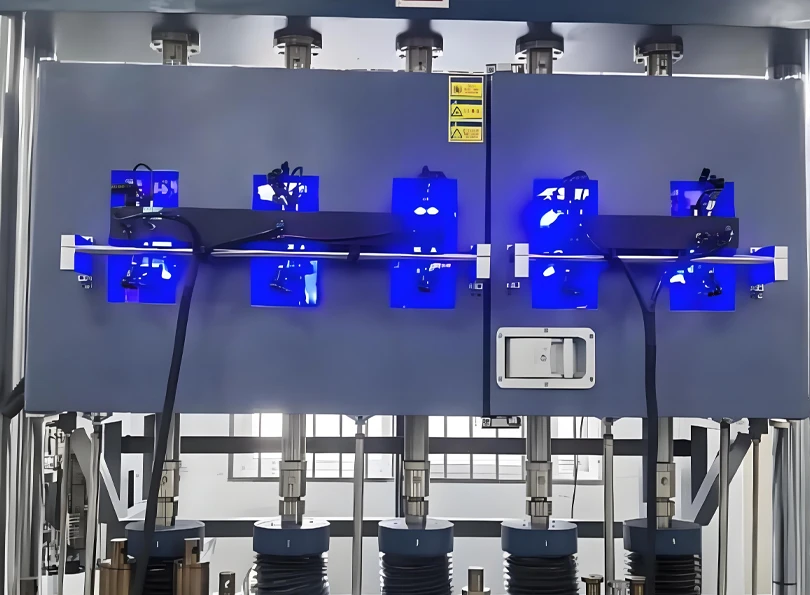

  • +多工位同时拉伸方案

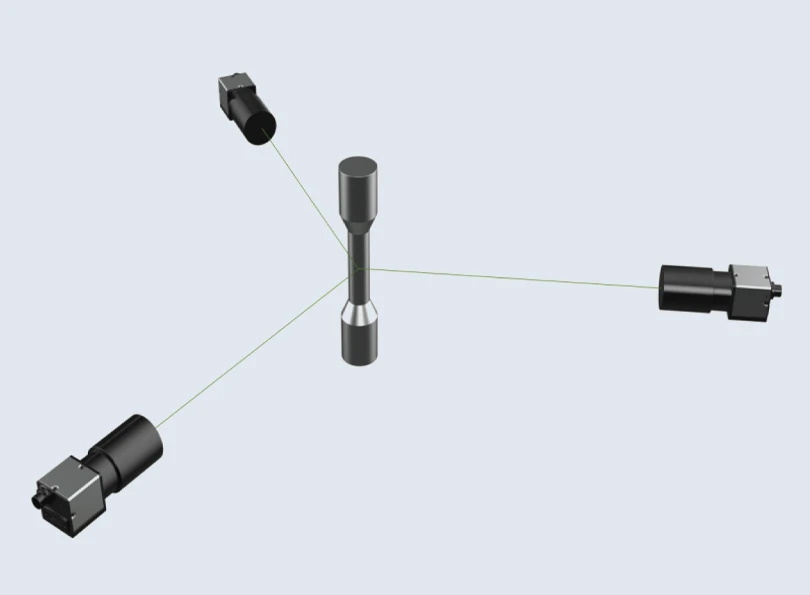

  • +棒状型材拉伸3600组合方案
