面向3C消费电子塑料件的全尺寸3D扫描检测方案

当前消费电子产品持续朝着轻薄化、精密化、集成化方向迭代，手机、平板、笔记本电脑、TWS蓝牙耳机、AR/VR终端等终端产品，对配套塑料结构件的几何尺寸一致性、装配形位精度提出了极高要求。塑件尺寸偏差会直接引发整机装配良率下降、密封防水性能失效、模组配合异常等问题，同时严重影响终端产品使用体验。

传统检测手段在应对复杂自由曲面、多特征组合、薄壁异形结构及批量生产场景时，普遍存在采样点离散、全域形貌数据缺失、检测效率低下、人工介入占比高等问题，已无法适配现阶段3C精密注塑制造的全流程质量管控标准。

针对3C行业高精度、高效率、全尺寸的质量控制痛点，新拓三维XTOM拍照式蓝光三维扫描检测方案，可实现3C精密塑料件的全尺寸三维数字化检测与形位公差分析，构建“数据采集—三维重建—模型比对—报告输出—工艺反馈”的闭环质量检测体系。

一、行业检测痛点分析

1、复杂曲面无法全域表征

3C 塑料件普遍包含自由曲面、加强筋、卡扣、薄壁区域、装配孔及定位柱等复杂特征。传统接触式测量仅能离散抽点，无法完整表征工件整体面形误差与形变分布。以手机后盖为例，边缘微小翘曲变形会造成中框装配间隙超差、密封防水失效、屏幕装配应力不均等缺陷，而传统测量方式难以快速定位全域偏差区域与形变根源。

2、注塑件尺寸与形位公差要求严苛

3C领域属于注塑行业公差管控最严苛的细分场景之一。手机中框、耳机外壳、平板后盖等产品普遍采用超薄壁厚设计，关键装配尺寸公差管控等级达±0.03mm。

该类塑件对孔组位置度、曲面轮廓度、装配基准平面度、对位同轴度等形位公差指标要求极高，量产阶段必须实现全维度严格管控，从源头规避批量装配不良问题。

3、量产节拍快，检测效率不足

消费电子具备产品迭代周期短、模具改型频次高、单日产能规模大的行业特点：

• NPI新品试产阶段：需快速完成首件检验、模具修模验证、尺寸偏差闭环分析；
• 批量量产阶段：需实现高速抽样检测、SPC统计过程控制、产品自动良劣判定。

传统三坐标单件检测周期长，无法匹配现场高速生产节拍。

4、薄壁塑件易产生翘曲变形

精密注塑件受原料收缩不均、局部型腔塌陷、成型热应力、装配附加应力等因素影响，极易产生翘曲变形，薄壁件、长条状结构件、超薄壳体类产品形变问题尤为突出。行业亟需可直观可视化全域偏差分布的高效检测方案，实现形变问题快速溯源。

二、蓝光3D扫描检测整体方案

精密注塑的尺寸与形位公差管控，是高端精密制造的核心环节。新拓三维XTOM拍照式蓝光三维扫描仪依托高解析度成像、微米级测量精度、全域尺寸覆盖、高速数据采集等核心优势，现已成为3C注塑行业质量管控的核心检测装备。

核心技术与应用优势

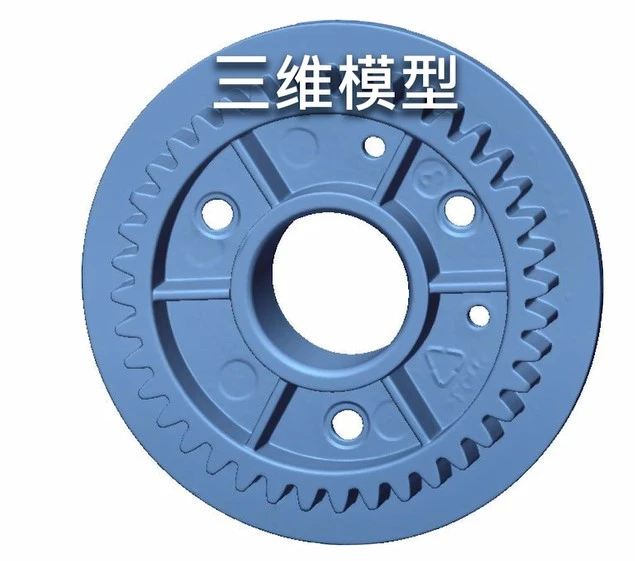

微米级细节形貌还原

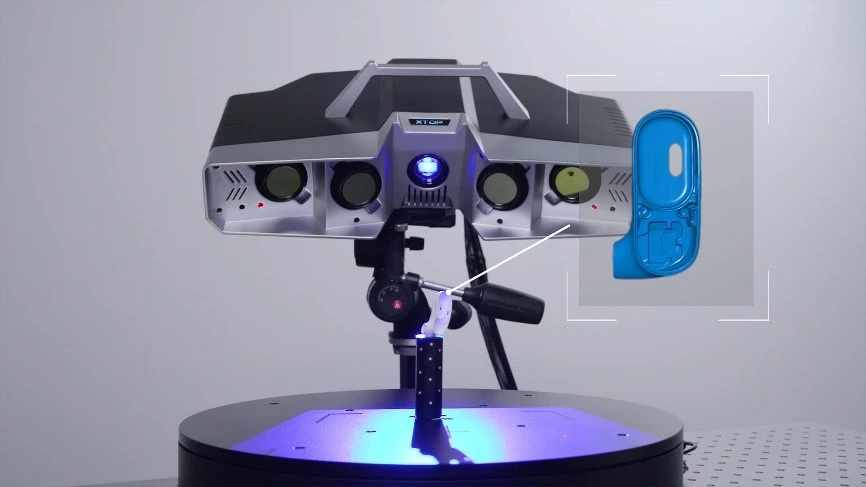

采用蓝光结构光测量技术搭配高分辨率工业相机，配备75 mm、150mm等多规格测量视场，可适配手机中框、耳机壳体、精密外壳、微型电子组件等各类工件，精准捕获卡扣、基准孔、加强筋、曲面弧面等细微几何特征，保障基础数据精度。

极速三维数据采集

单帧三维数据采集时长≤1s，可快速完成各类3C注塑件全尺寸、全形貌检测，充分满足大批量、高节拍产线的质量管控需求。同时设备为非接触式测量，检测过程无机械接触应力，可避免薄壁、软质塑件二次形变，保障测量真实性。

全维度形位公差精准分析

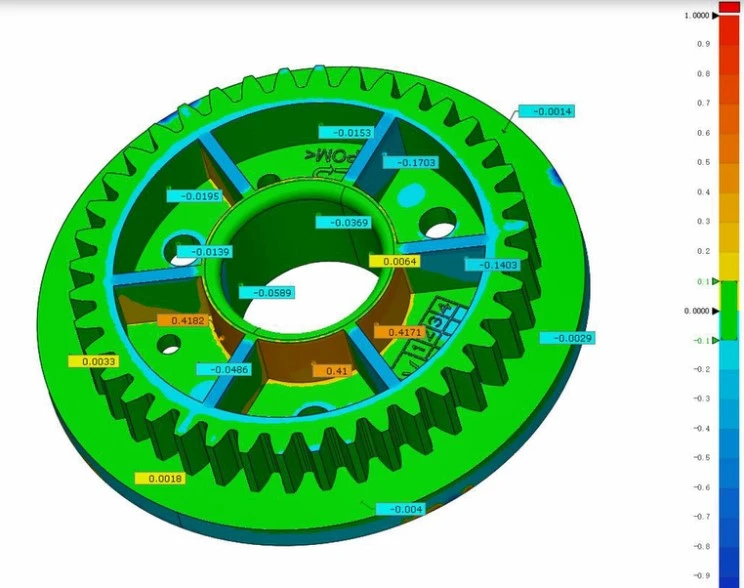

系统可对工件轮廓度、位置度、同轴度、平面度、配合间隙、台阶段差等各类几何公差进行自动化解算与评定，生成可视化彩色偏差图谱及标准化检测报告，快速定位质量异常区域，为模具修模、注塑工艺参数优化提供量化数据支撑。

三、典型应用案例

案例一：手机中框注塑件检测

项目痛点：头部手机代工厂新品试产阶段，手机中框出现与屏幕贴合面平面度超差、边缘局部翘曲、卡扣位置偏移等问题，引发卡扣装配干涉、整机装配不良率居高不下。

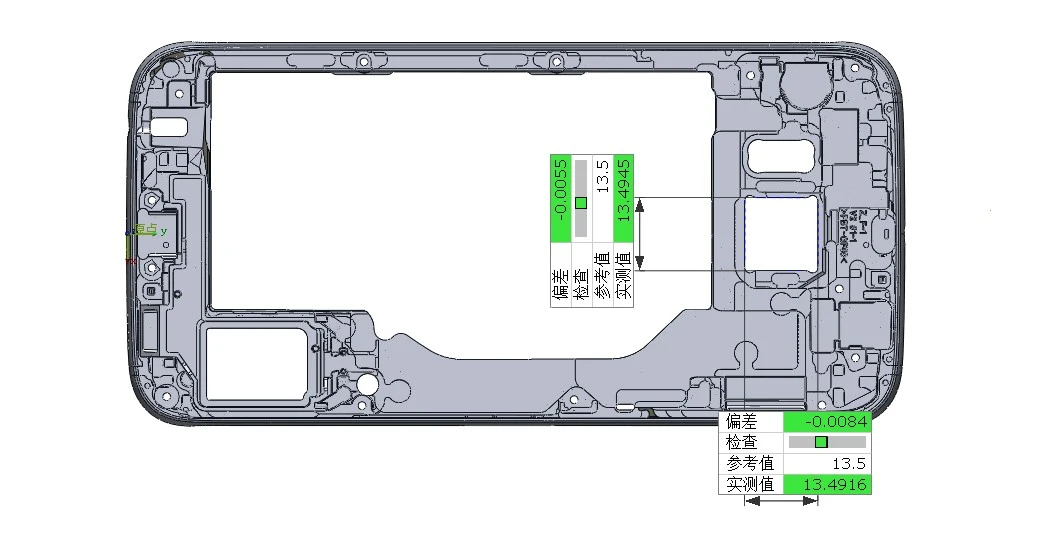

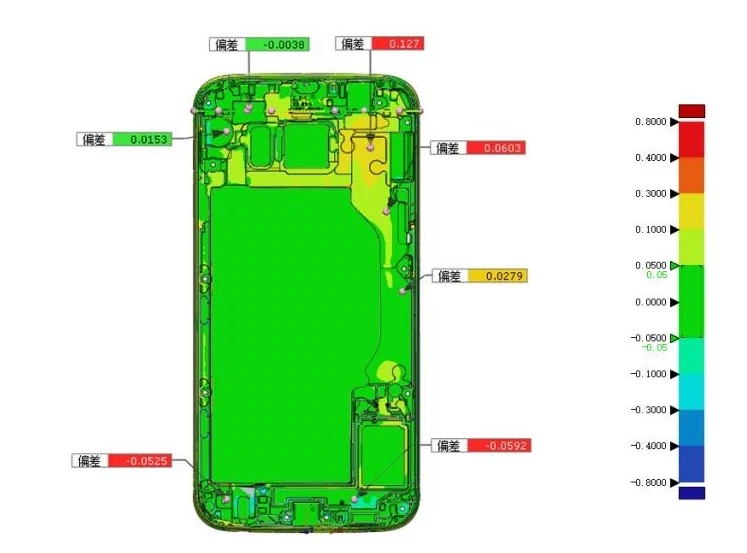

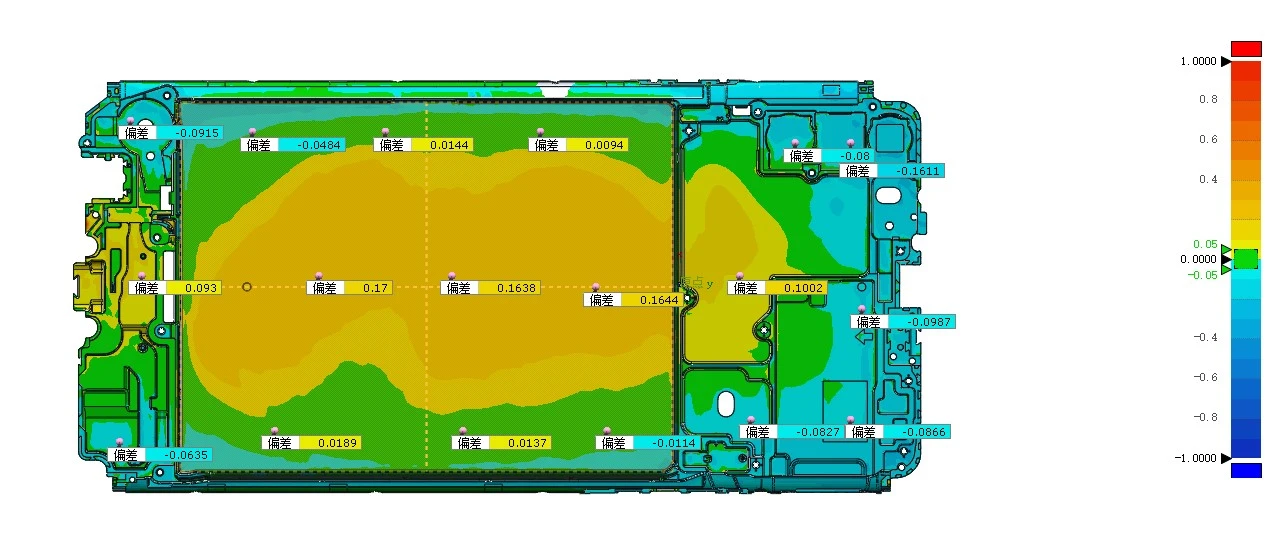

应用价值：借助蓝光三维扫描完成中框全域三维数据采集，针对外轮廓、功能按键孔、SIM 卡卡槽、装配卡扣、屏幕贴合基准面开展轮廓度、位置度、平面度专项分析，精准定位翘曲区域与尺寸偏差点位，大幅缩短模具修模周期，有效提升新品试产良率。

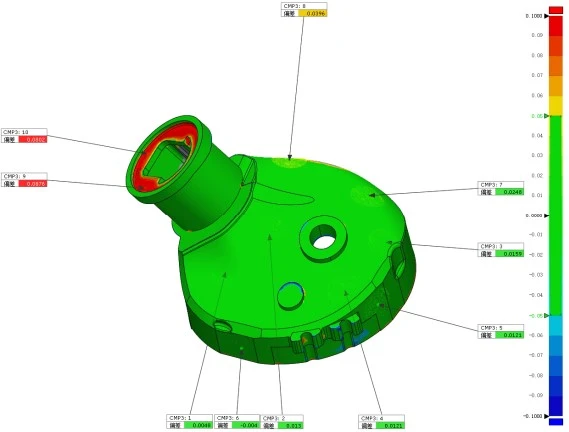

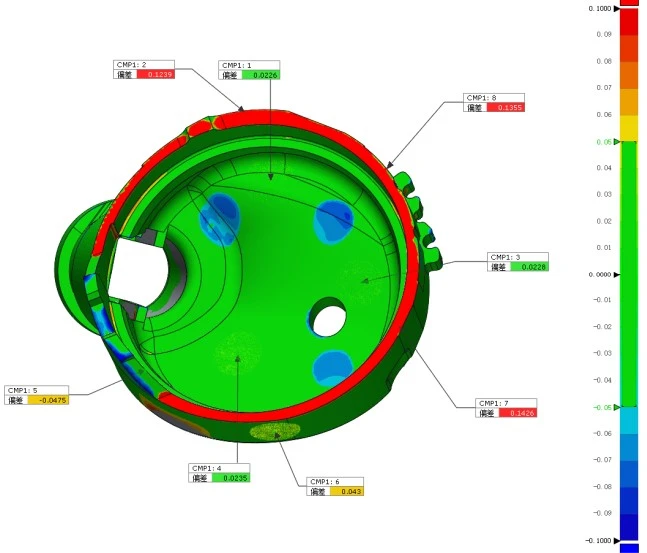

案例二：TWS耳机壳体尺寸一致性检测

项目痛点：TWS耳机结构件量产过程中，左右壳体配合间隙、扣合松紧度一致性差，外观台阶段差超标，严重影响装配精度与产品外观一致性。

应用价值：利用蓝光3D扫描技术检测壳体曲面轮廓度、装配边界尺寸、卡扣几何参数及配对间隙，量化左右壳体形位公差偏差，以此优化注塑工艺参数与模具冷却系统，全面提升壳体装配一致性与外观品质。

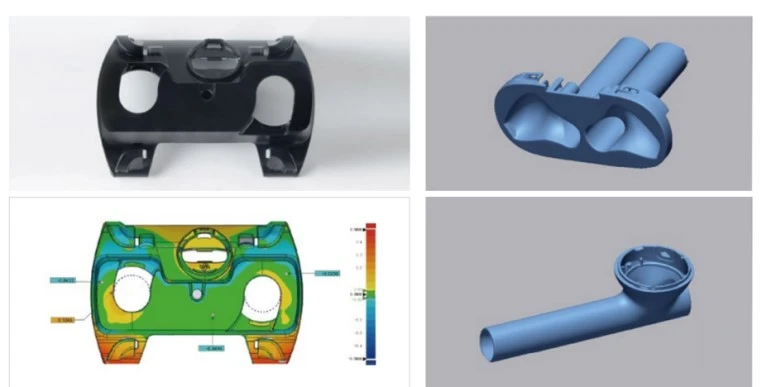

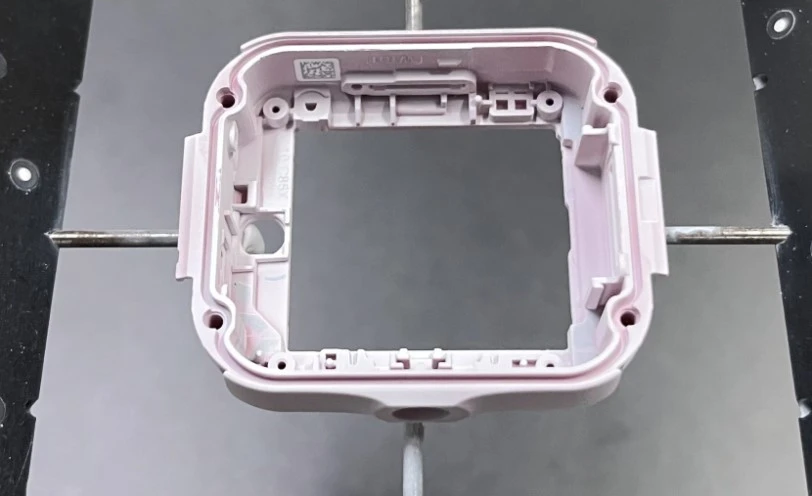

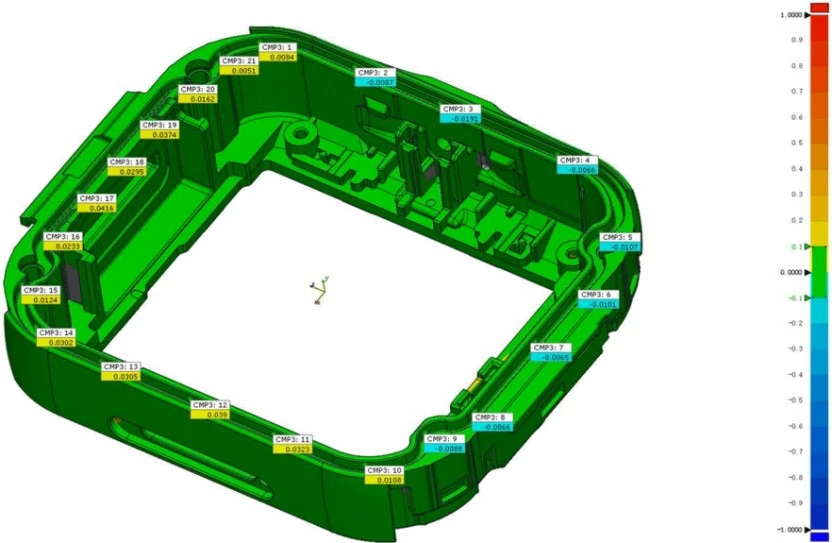

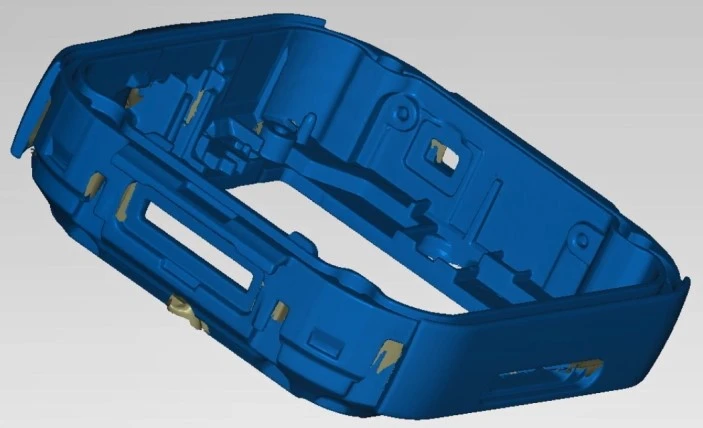

案例三：智能手表注塑件中壳检测

项目痛点：智能手表注塑中壳体型小巧、壁厚薄、结构特征密集，拥有大量自由曲面与装配卡槽，装配形位精度要求严苛、生产批量大，塑件易出现翘曲变形。传统检测方式无法对复杂结构做全面、精准的量化公差评定。

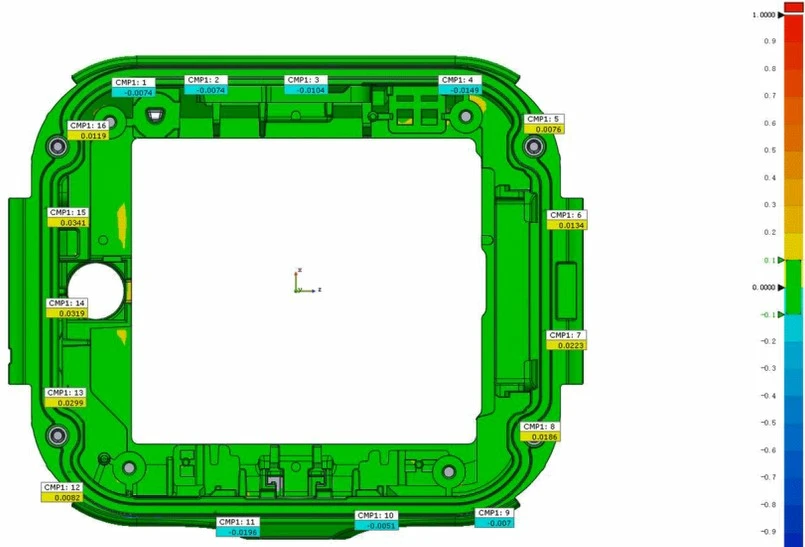

应用价值：借助全域三维扫描完成工件全型面尺寸与形位公差检测分析，直观展示整体偏差分布及模具磨损情况，为模具修整、注塑工艺优化提供精准数据支撑，同时满足智能穿戴产品生产的质量追溯、制程能力验证等管控需求。

案例四：鼠标透镜注塑件尺寸检测

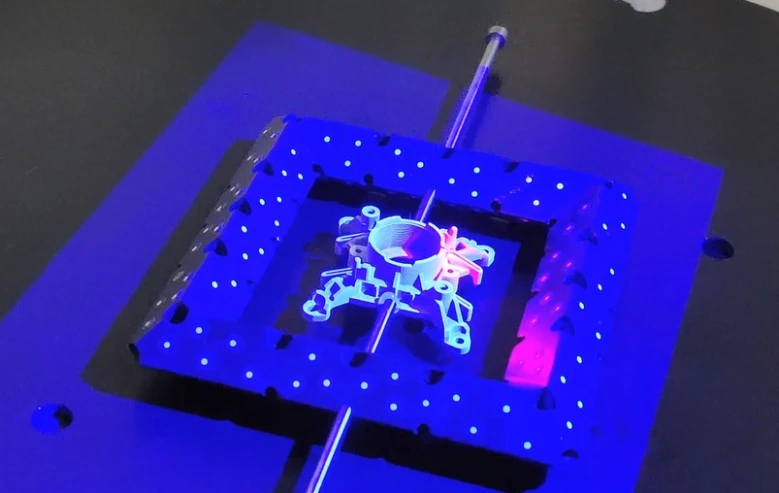

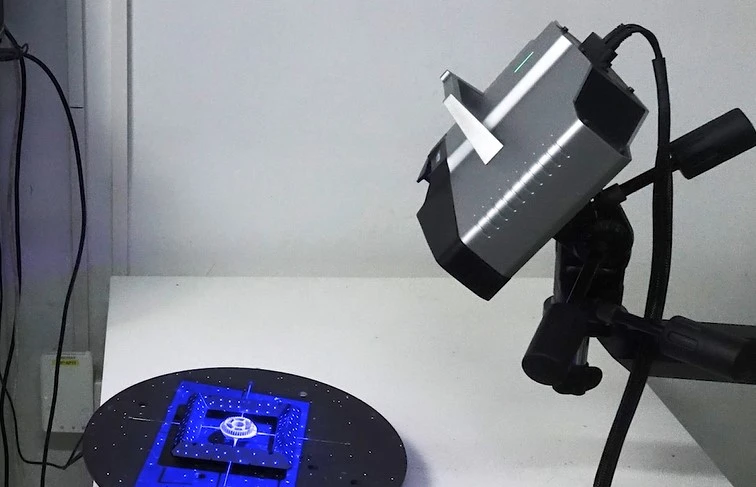

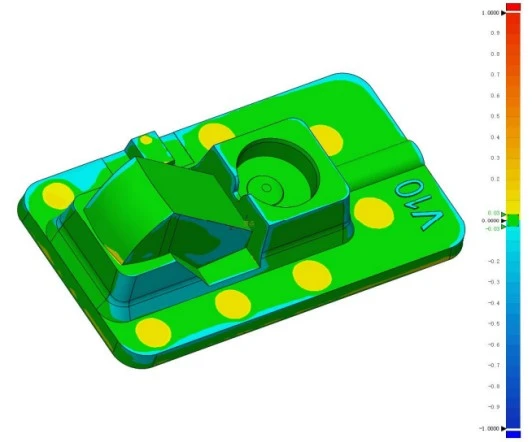

项目痛点：光学类塑件需保障光学成像效果与传感器定位精度，透镜尺寸、形位偏差易造成光路中心偏移，影响产品使用性能，需实现全尺寸严格检测。

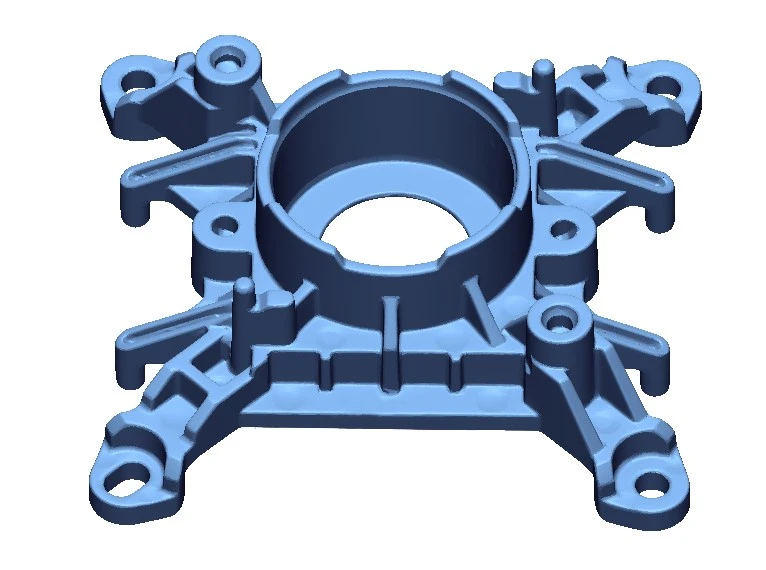

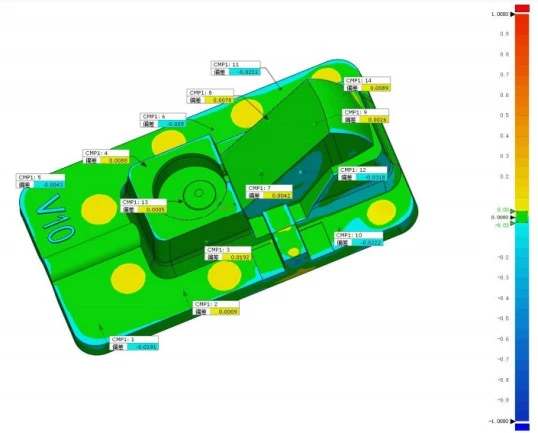

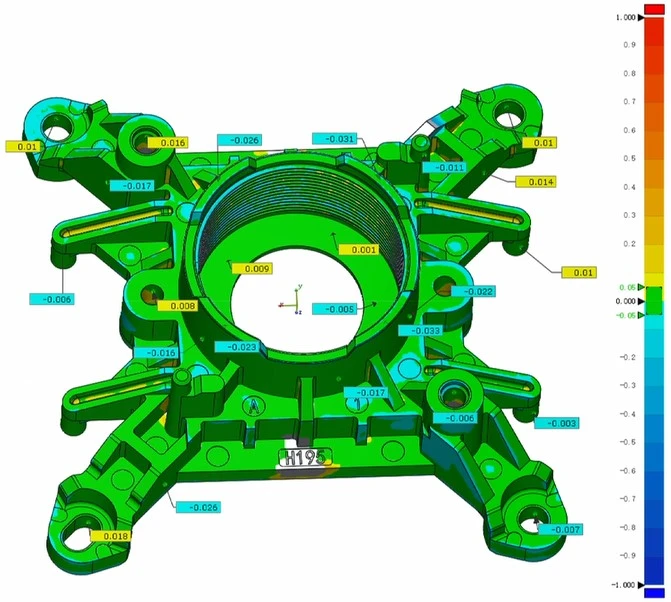

应用价值：蓝光三维扫描技术，可精准检测透镜安装基准面平面度、曲面轮廓度、定位柱及卡扣尺寸，解算光学中心位置偏差，快速溯源光学漂移、装配误差的产生原因，保障光学组件装配精度。

四、方案总结

目前3C消费电子塑料件尺寸检测模式，正从传统人工抽样检测+关键尺寸离散测量，全面转向全域三维数字化检测+生产工艺闭环反馈的新型管控模式。

新拓三维XTOM拍照式蓝光三维扫描仪，依托微米级测量精度、蓝光抗环境干扰能力、非接触无应力测量、三维公差分析软件闭环四大核心能力，打造涵盖手动抽检、自动化产线集成的全系列产品矩阵，可为3C制造企业提供落地性强、扩展性高、全流程闭环的全尺寸 3D检测解决方案。

新拓三维3C电子注塑数字化检测方案已入选工信部两化融合典型案例，旗下三维光学测量设备已服务全球超千家行业客户。选用XTOM蓝光3D扫描检测方案，不仅是配置一台高精度测量设备，更是引入一套从检测数据采集到生产工艺优化的全链路智能化质量管控体系。
