汽车塑料件与钣金件三维全尺寸检测解决方案

塑料件与钣金件作为汽车车身的主要组成部分，具有形状复杂、曲面多、孔位细节多、轮廓复杂等特点，要求高精、高效率、检测结果直观的质量控制方式。

本方案主要阐述蓝光三维扫描技术在汽车塑料件、钣金件检测中的深度应用，为精准判定质量是否符合严苛标准提供直观、量化的依据；并通过自动化升级路径，为汽车零部件制造厂商提供高精度、高效率、可追溯的三维检测解决方案。

一、汽车零部件检测技术需求

汽车塑料件与钣金件是汽车车身的重要组成部分，其质量直接影响整车的外观品质、装配精度与功能性。随着汽车消费者对品质要求的不断提升，汽车注塑、钣金冲压件面临日益严苛的3D检测需求。

关键尺寸与公差验证：

精确测量整体外形尺寸、关键特征尺寸（孔位、孔径、孔距、螺纹、翻边高度、折弯角度/R角等）及壁厚/料厚，确保符合严格的设计公差要求。

形位精度与轮廓评估：

分析平面度、平行度、垂直度、圆度等形位公差；评估自由曲面/冲压型面的轮廓度，确保几何形状、位置关系达标（塑料防翘曲变形，钣金防回弹/扭曲）。

工艺特性变形检测：

针对注塑导致的整体或局部翘曲；钣金冲压回弹、扭曲变形及压痕，评估变形量是否在允许范围内。

特征结构完整性检查：

确保塑料薄壁、卡扣、筋条及钣金翻边、卷边、凸包等细小或复杂特征的尺寸精准，避免测量盲区。

装配兼容性预判：

通过扫描数据与CAD模型比对，提前发现部件装配时可能存在的干涉、间隙不良、孔位错位等问题。

数据追溯与合规报告：

生成含偏差色谱图、尺寸/形位公差结果、缺陷标注的详细报告，满足质量追溯、工艺改进、客户验收及行业合规要求。

二、传统检测方法的局限性

传统检测主要依赖三坐标（CMM）、检具等工具，存在以下不足：

CMM检测效率低、数据点有限、依赖专业操作且需恒温恒湿环境。

检具夹具成本高（需专用）、柔性差（换型慢）、难以量化偏差且维护成本高。

整体上，传统方法普遍面临效率低、成本高、柔性不足、数据缺乏及难以量化等挑战。

三、蓝光三维扫描解决方案

轻量化趋势下，塑料件、钣金件装配精度要求提升，需全尺寸偏差量化分析。蓝光三维扫描技术在汽车零部件检测领域有着丰富、成熟的落地应用。

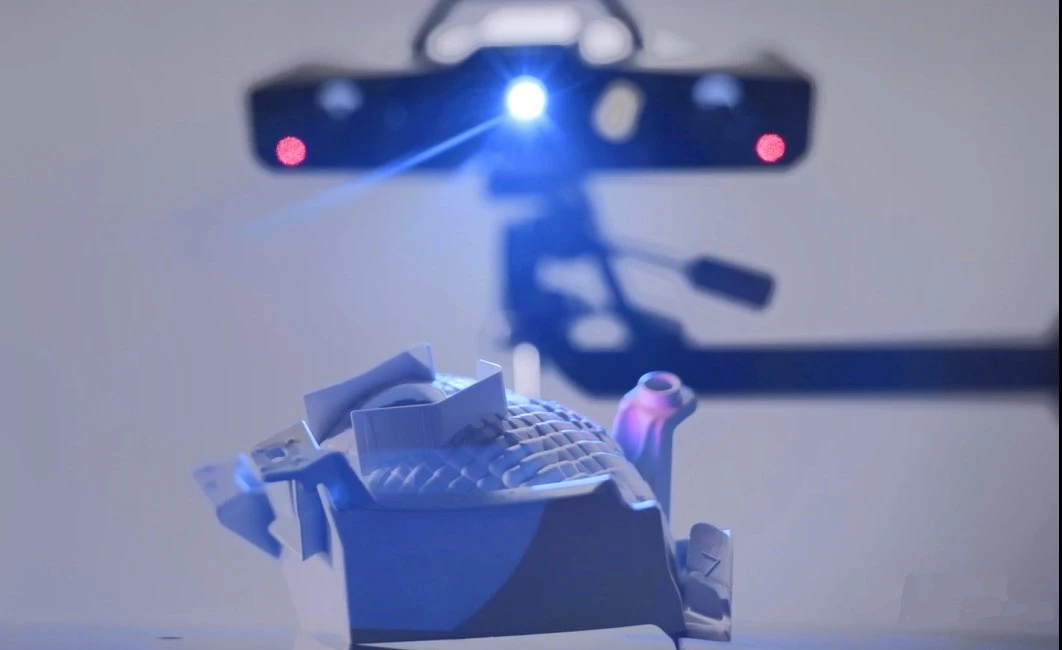

新拓三维XTOM 蓝光三维扫描仪采用非接触式扫描方案，可高效完成零部件复杂结构的全尺寸检测，精准还原产品复杂曲面与细微特征。设备采用蓝光扫描技术，测量数据稳定可靠，获取的全表面三维数据精度满足汽车塑胶、钣金件GD&T检测要求。

四、塑料件检测典型应用

随着汽车轻量化、精密化的发展趋势不断深入，注塑件的设计复杂度与尺寸精度要求正持续攀升。蓝光3D扫描技术，可实现注塑件全尺寸三维检测，获取的全表面三维数据，直观判定产品是否满足GD&T检测要求。

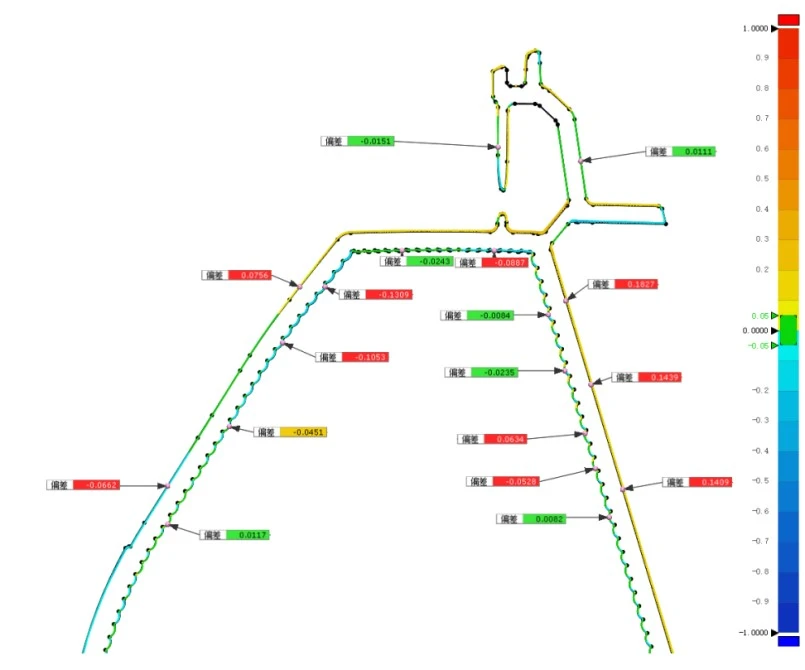

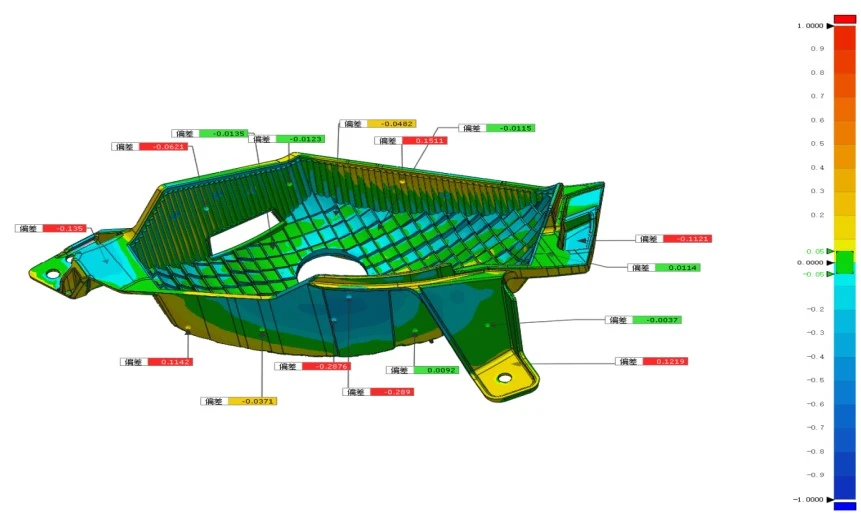

车灯注塑件检测

汽车车灯注塑件具有复杂的曲面、薄壁、孔位特征，传统测量方式难以胜任，且易因接触力导致工件变形。蓝光三维扫描技术，可全面覆盖车灯注塑件的复杂几何特征，为质量控制和工艺优化提供可靠数据支持。

• 曲面轮廓度
• 孔位及孔距精度
• 尺寸及厚度偏差
• 形变与翘曲
• 边缘及特征线精度
• 装配匹配度，装配干涉或间隙

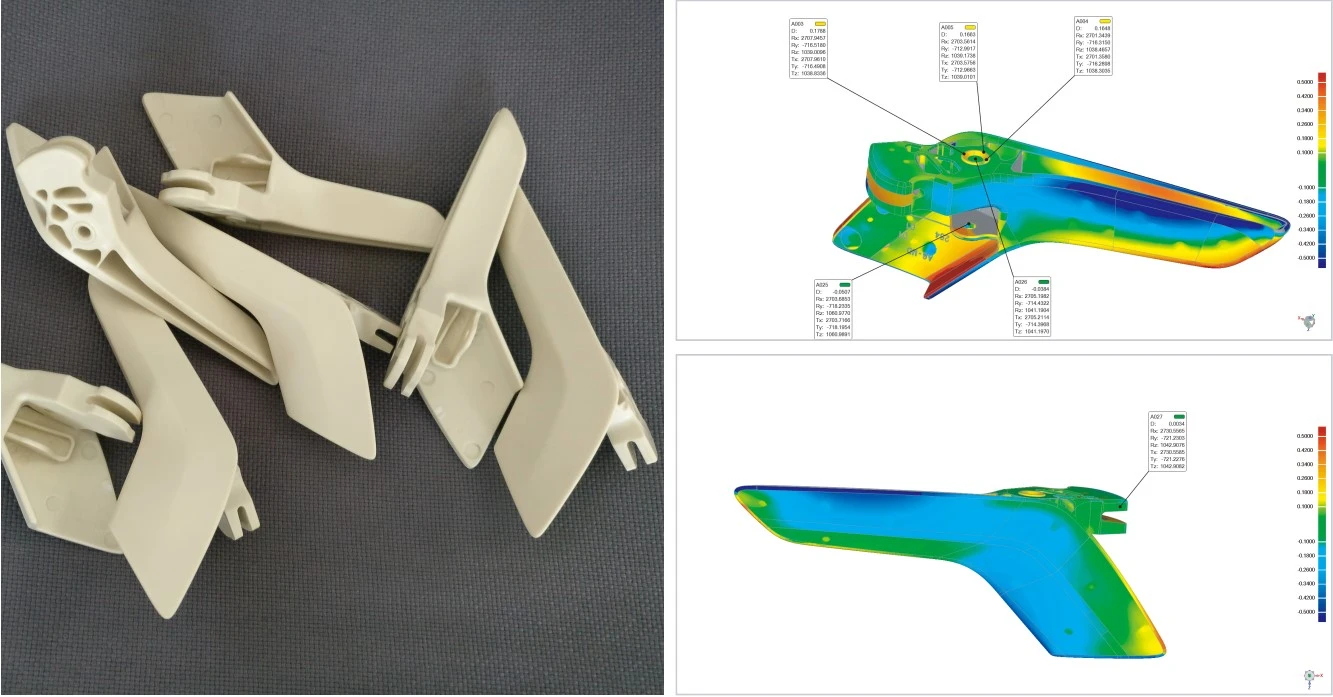

车门内饰板检测

车门内饰板在脱模后易产生区域性翘曲，卡扣孔位必须精准，装配匹配缝隙要均匀。蓝光三维扫描技术，可对门内饰板进行数字化检测，精确量化翘曲分布与配合状态，为质量把控提供数据支撑。

• 全场面轮廓度（尤其A面可视区域）
• 安装卡扣孔及销孔位置精度
• 整体翘曲及边角部位形变量
• 表面局部缩痕深度与鼓包高度
• 装配匹配度（与钣金匹配的段差、间隙）

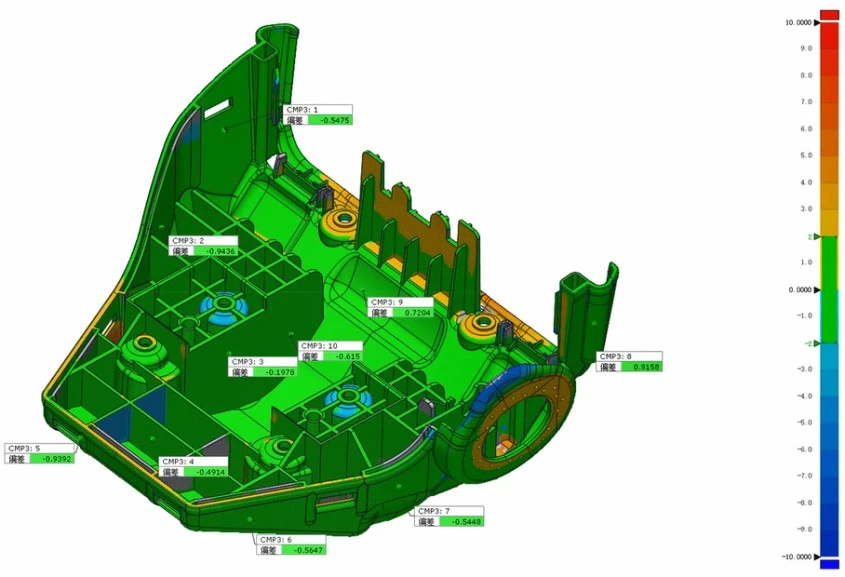

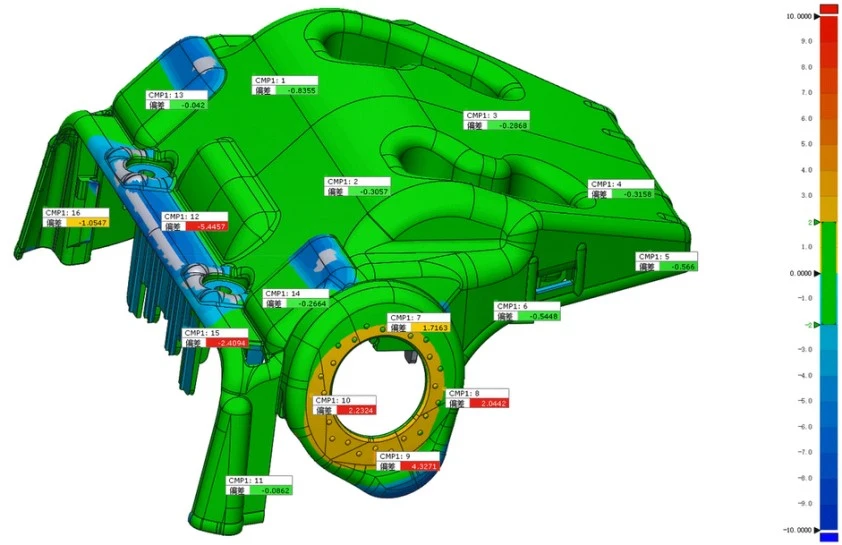

结构装配注塑件

汽车装配注塑件对于贴合曲面安装，对轮廓贴合度要求极高，注塑件局部翘曲或曲面偏差将导致装配间隙不均、异响及内饰品质降低。蓝光三维扫描技术，能够精准重建注塑件的空间曲面形态，量化装配的贴合偏差，为模具修整提供精确数据。

• 空间曲面轮廓度（三维贴合偏差）
• 卡扣孔及走线孔位位置精度
• 壁厚分布及局部减薄异常
• 整体翘曲与扭曲形变
• 装配匹配度（贴合间隙及相邻饰板的分缝均匀性）

五、钣金冲压件检测典型应用

现代汽车制造工艺中，钣金件占比60%～70%，广泛应用于车身的覆盖件、支撑件、加强件，钣金件的尺寸精度是保证整车零部件装配精度的基础。

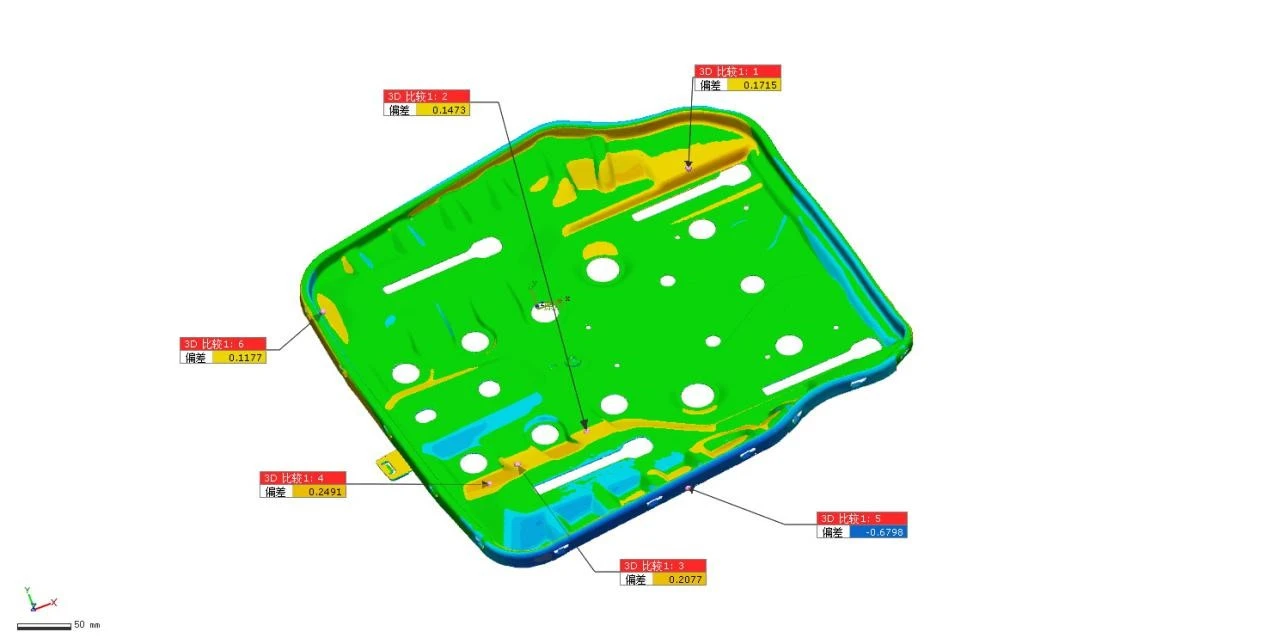

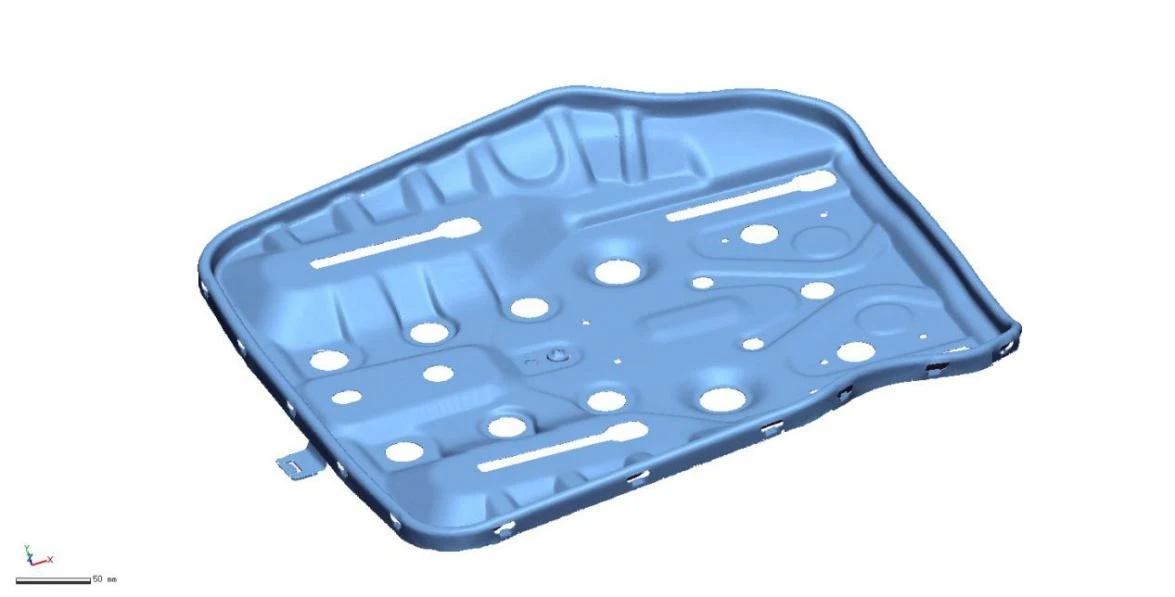

汽车座椅钣金件检测

汽车座椅钣金件3D检测是确保座椅装配精度和性能的关键环节，以下是主要检测要点：

• 基准面与整体形位偏差检测
• 孔位与孔径检测
• 切边线与轮廓检测
• 曲面与薄壁检测
• 回弹与变形分析

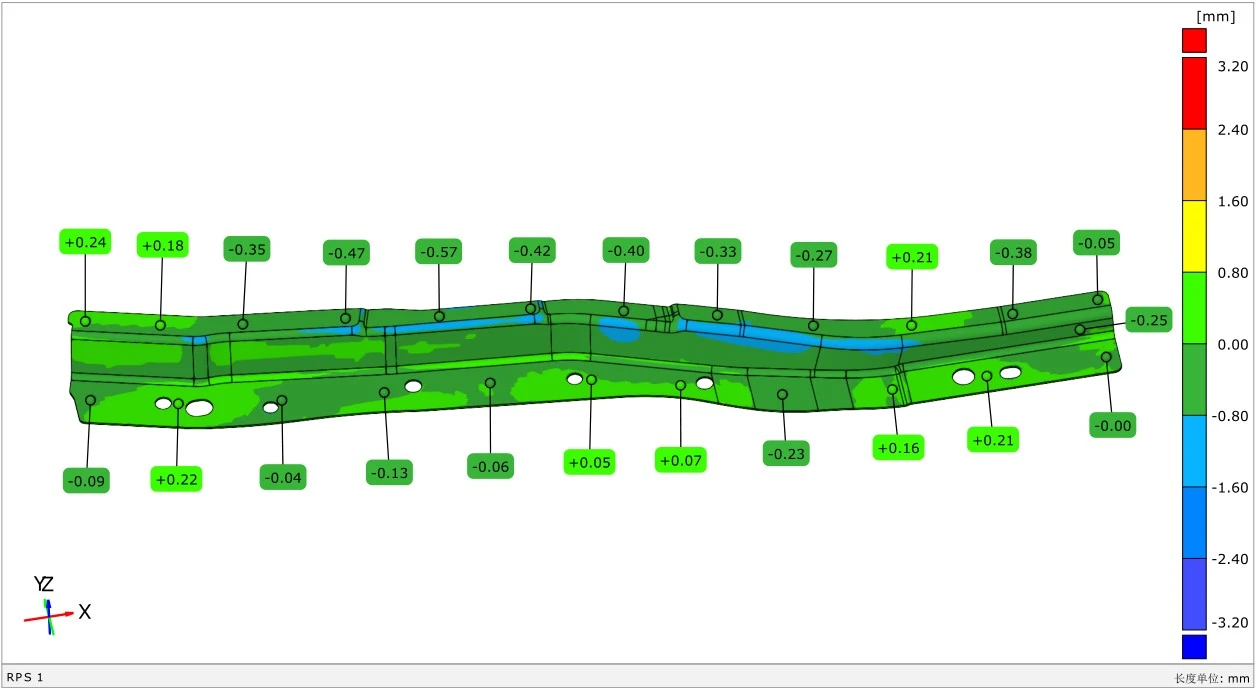

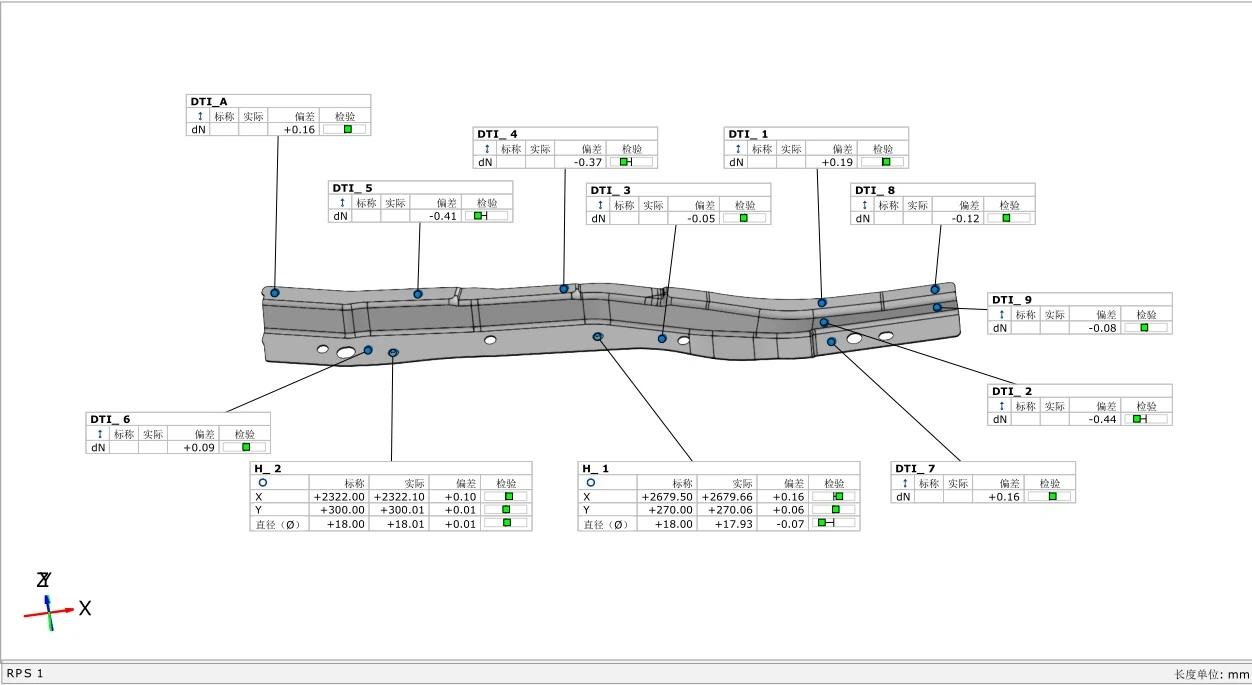

装配结构冲压件检测

精密冲压件对棱线、剪边及与配合间隙有极高的要求，蓝光三维扫描技术可提供直观的偏差可视化分析，有助于快速定位问题、优化工艺，确保钣金件质量符合装配要求。

• 剪边检测（切边线尺寸偏差、轮廓一致性、边缘平整度等）
• 回弹检测，冲压回弹量及回弹区域分布
• 棱线清晰度及品牌造型特征线偏差
• 安装孔位位置度（含翻边孔和夹具定位孔）
• 整体趋势：判断工件整体偏差，如整体膨胀、收缩或扭曲。

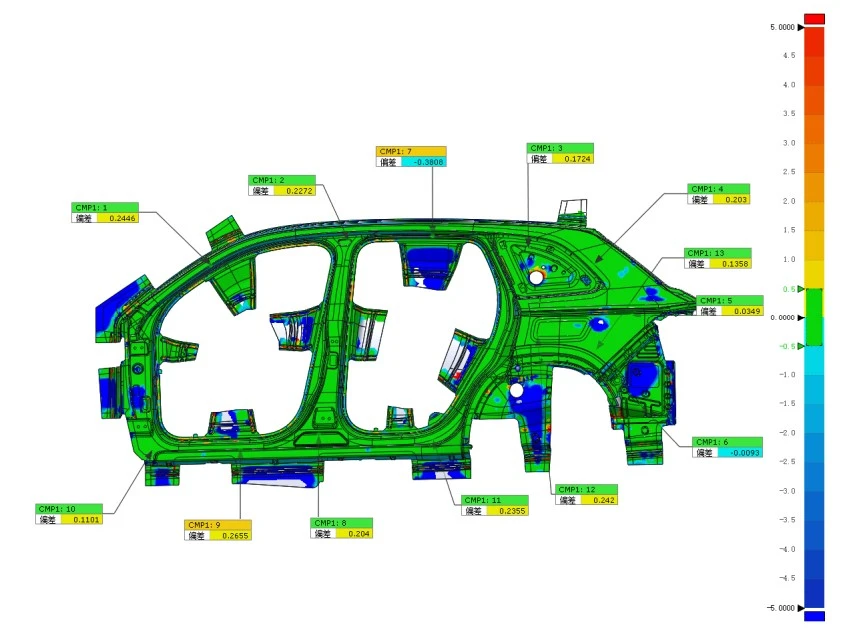

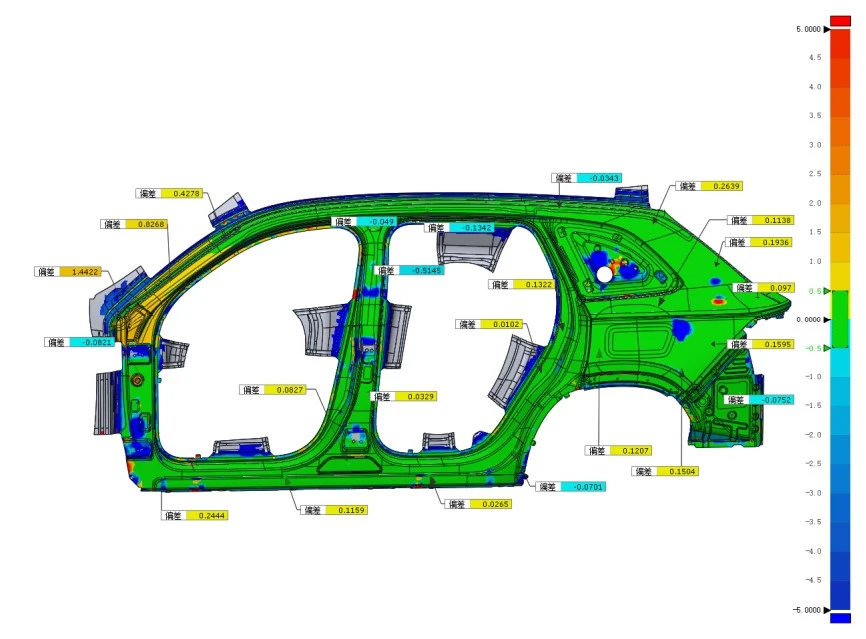

侧围总成检测（覆盖件）

侧围总成是白车身中面积最大、工艺最复杂的覆盖件，集成A/B/C柱结构，多道次拉延与修边工序导致尺寸累积误差风险高。蓝光三维扫描技术可对侧围进行全尺寸3D检测，快速定位关键配合界面的尺寸偏差。

• 全场面轮廓度（分区色谱偏差图）
• A/B/C 柱定位孔及铰链孔位位置精度
• 轮眉区域冲压回弹及曲率偏差
• 门洞框精度（门洞尺寸与平直度）
• 棱线连续性与表面波纹量化
• 装配匹配度（与车门、顶盖及下车体的段差与间隙分布）

六、自动化检测升级应用

随着汽车制造企业对检测效率与数据一致性要求的提升，自动化检测成为必然趋势。

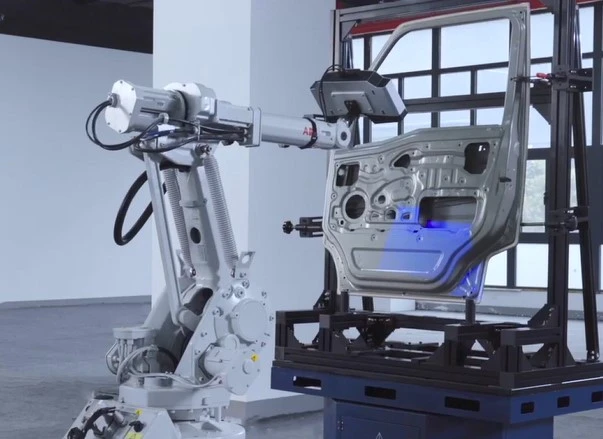

新拓三维自动化3D测量系统，通过集成高精度3D扫描设备与自动化机器人、智能软件平台，可实现对复杂零部件全尺寸、高密度的自动化3D数据采集，高效完成自动化3D测量任务，有力推动汽车智能制造与质量管控的升级。
