如何规避汽车模具盲目修模？XTOM蓝光三维扫描仪全域3D检测方案

一、项目背景与检测痛点

汽车注塑、压铸、轮毂轴承、金属冶金类精密模具型腔复杂，包含大量自由曲面、深槽、分型面、定位孔与微细筋位，模具加工精度直接决定零部件成型一致性、装配间隙与整车品质。传统三坐标、卡尺单点检测存在明显短板：

1、仅能采集少量离散点位，型腔曲面、倒扣、窄槽易出现测量盲区，局部微小超差难以发现；

2、单件模具检测耗时数小时，试模、修模、量产磨损复检效率极低，拉长模具开发周期；

3、接触式探针易划伤模具抛光型腔，无法完整输出全域尺寸偏差，仅靠经验打磨，修模反复试模成本高；

4、模具长期服役后的型腔磨损、型面变形无法量化，难以建立标准化模具寿命管控体系。

本项目采用新拓三维XTOM照相式蓝光三维扫描仪，针对汽车多品类精密模具实现非接触、全型面、微米级三维数字化检测，打通模具加工验证、试模调试、定期磨损复检全流程数字化质控。

二、检测设备与检测流程

1、设备核心配置

采用XTOM系列照相式蓝光三维扫描仪，依托窄带蓝光光栅成像，抗车间杂光干扰；设备三脚架便携布置，无需固定实验室，可直接在模具加工工位、试模车间开展检测，单次扫描生成高密度点云，测量精度可达微米级，完整还原型腔细微特征，支持STL、IGS等主流三维格式导出，搭配专业三维检测软件完成数模匹配、偏差计算、报告输出。

2、标准化检测流程

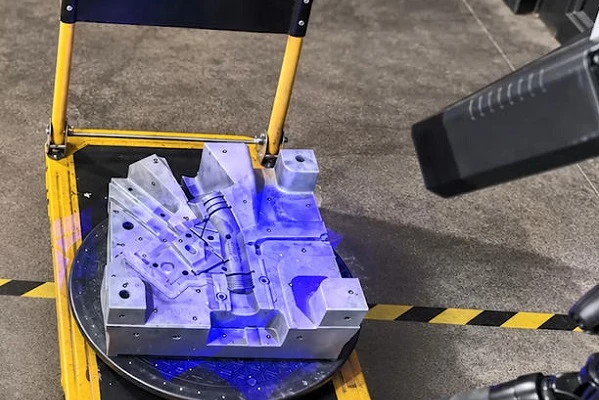

1、模具清理后放置旋转工作台，无需喷涂大量显影剂即可直接扫描；多角度连续拍摄，设备自动拼接完整模具三维网格模型；

2、将扫描点云模型导入检测软件，与原始CAD设计数模精准对齐；

3、全域尺寸偏差自动解算，生成彩色色谱偏差云图，直观标注超差区域、数值；

4、按需开展截面分析、孔位置度、平面度、厚度、拔模角度等专项形位公差检测，自动导出带标注的标准化检测报告，指导钳工精准修模。

三、汽车精密模具实测应用案例

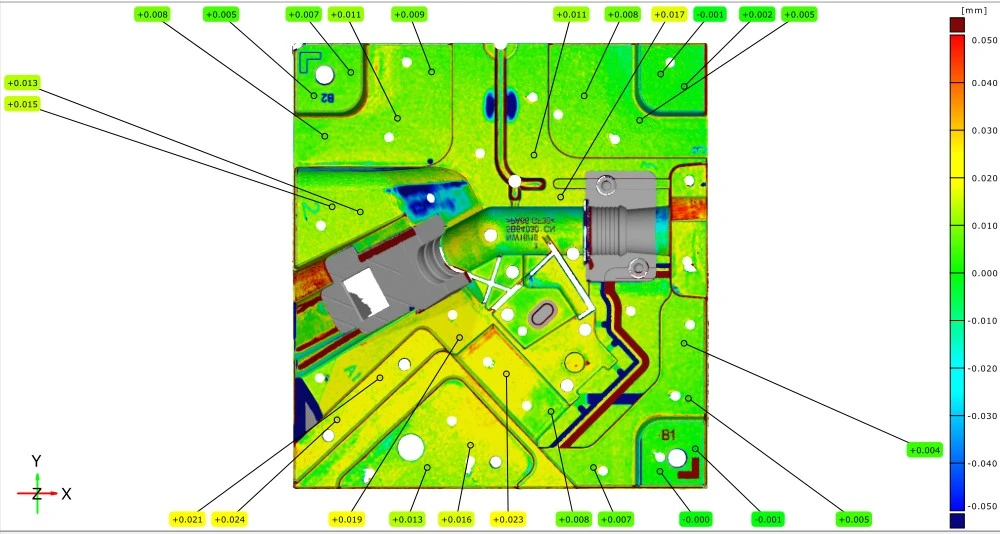

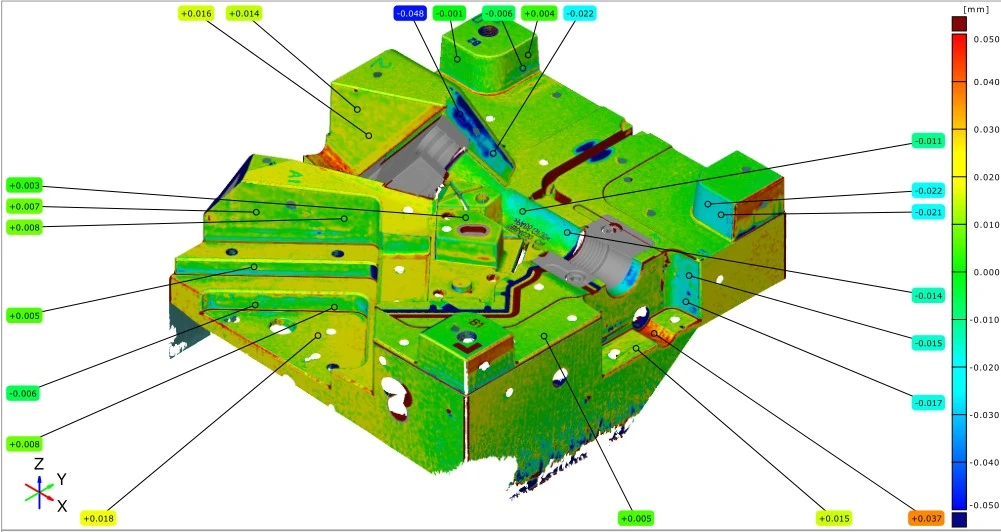

案例1：汽车配件模具全型面偏差检测

针对汽车外饰、结构件模具开展全域3D扫描，完整覆盖凹凸型腔、冷却流道、定位基准面。色谱云图直观区分正负偏差，精准识别加工过切、余量不足区域，替代传统分段单点测量，单次检测效率提升80%以上，完整获取模具整体变形数据，为初次研配提供量化依据。

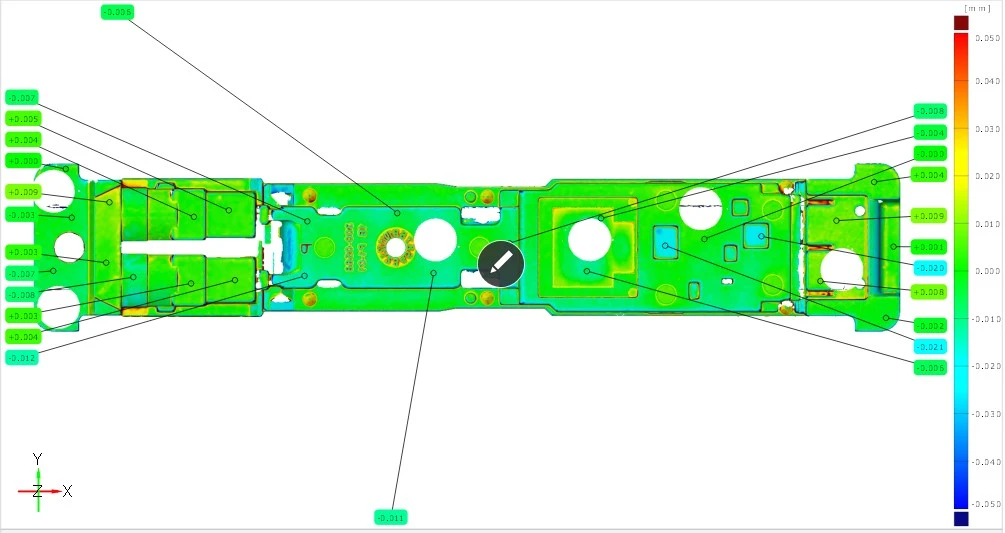

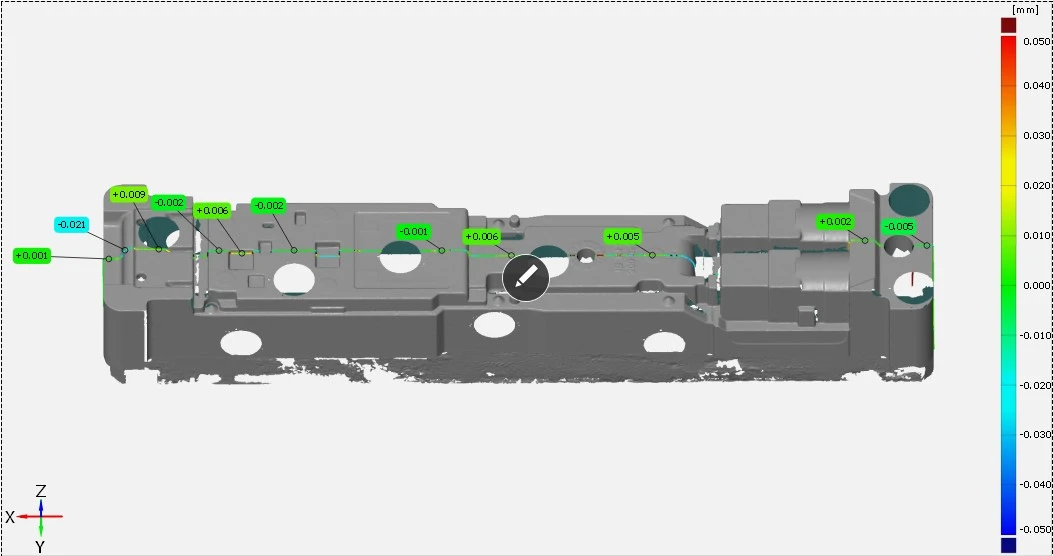

案例2：汽车金属冶金压铸模具尺寸质控

冶金模具细长筋条、密集安装孔多，传统手段难以同步管控孔距、曲面轮廓。蓝光三维扫描技术可完整采集型腔所有特征，自动标注各孔位XYZ坐标偏差，输出全局尺寸标注图，快速定位加工错位、型腔收缩问题，大幅减少试压次数，降低试模材料与人工损耗。

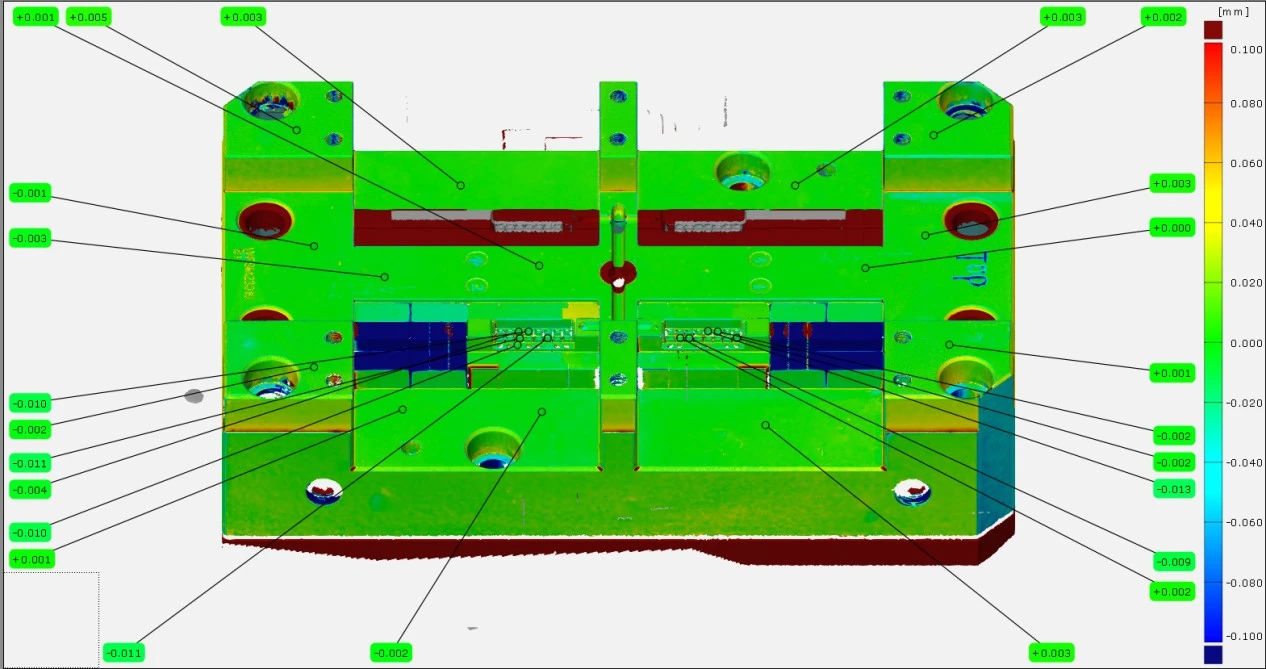

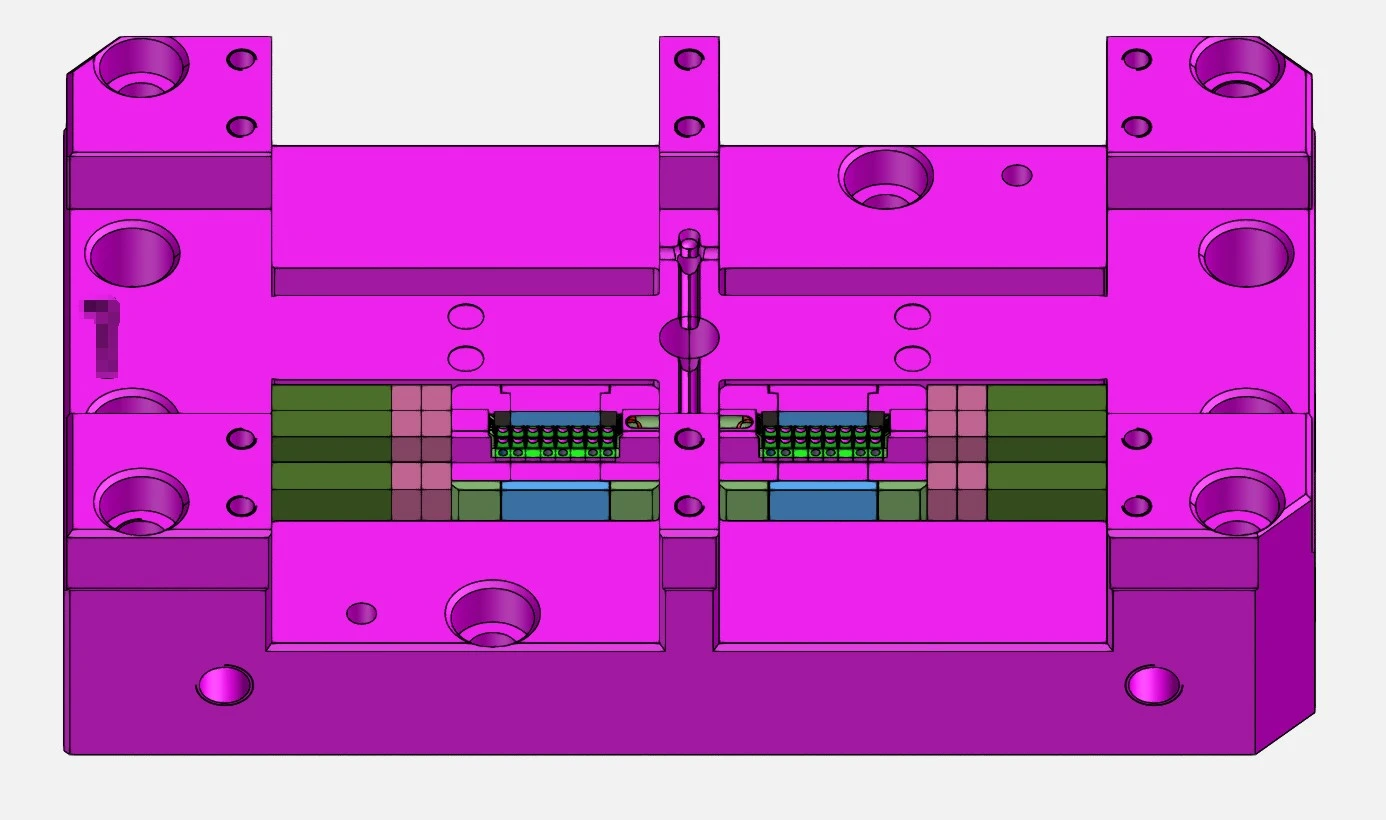

案例三：汽车精密注塑模具微细型腔检测

连接器、内饰小件注塑模具包含微细齿槽、薄筋、浇口结构，极易出现局部加工偏差。XTOM 拍照式蓝光三维扫描仪清晰捕捉微米级细微特征，支持厚度、拔模角度批量分析，色谱图清晰展示型腔两侧对称度差异，快速优化电极加工参数，保障注塑件无飞边、装配匹配达标。

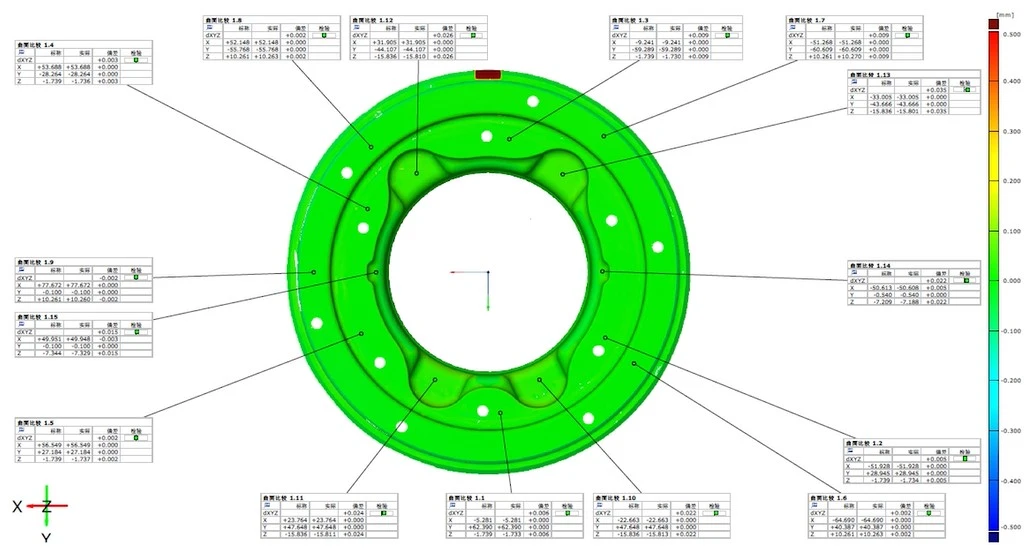

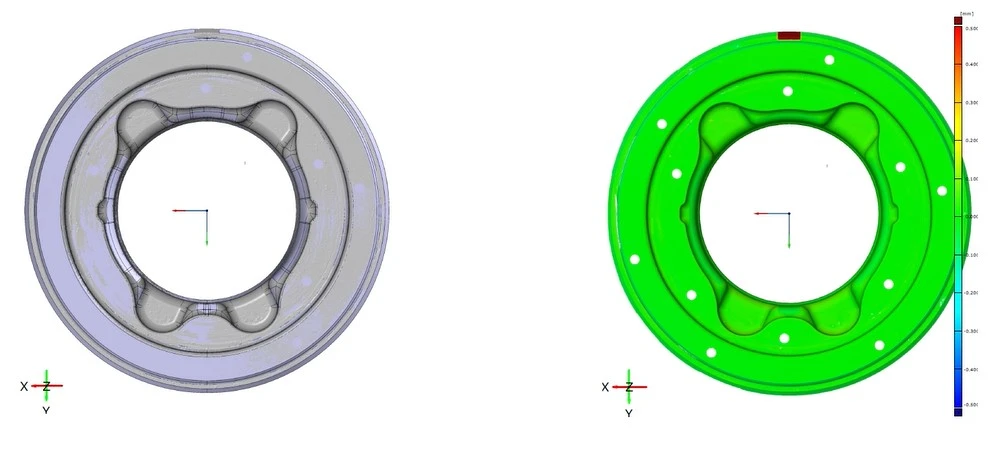

案例四：汽车轮毂轴承模具磨损检测

轮毂模具长期冲压易出现型腔局部磨损、分型面错位。定期通过高精度3D扫描模具并与原始CAD比对，量化磨损深度、区域分布，直观查看圆弧面、安装孔尺寸衰减趋势，以此制定模具打磨修复周期，延长模具服役寿命，稳定轮毂产品形位公差合格率。

四、方案应用价值总结

1、全型面无死角检测：高密度点云覆盖模具所有曲面、深腔、微小筋条，不存在单点测量盲区，微小超差可视化呈现；

2、检测效率大幅提升：单套模具完整扫描+分析仅数十几分钟，缩短模具开发、修模周期；

3、无损检测保护模具：非接触蓝光扫描不划伤抛光型腔、微细纹理，适配新品试模与量产模具定期复检；

4、数据驱动精准修模：彩色偏差云图+量化尺寸报告，钳工可精准定位打磨区域，减少反复试模，降低生产成本；

5、全生命周期数字化存档：扫描模型、偏差数据、检测报告统一归档，实现模具加工、服役、修复全过程质量可追溯，构建标准化模具质控体系。

五、行业适用范围拓展

XTOM照相式蓝光三维扫描仪，可适配汽车注塑模具、压铸模具、冲压模具、轮毂模具、电池结构件模具、内饰精密嵌件模具3D检测；

在新能源汽车“三电”尺寸检测领域的应用，涵盖电池托盘、电芯测量、电池包、电池模组三维检测，以及发夹定子尺寸评估，为汽车零部件制造模具车间、精密模塑企业、新能源电池制造工厂，为汽车精密模具和零部件数字化尺寸检测提供成熟落地解决方案。
