新能源汽车“三电”系统全尺寸3D检测解决方案

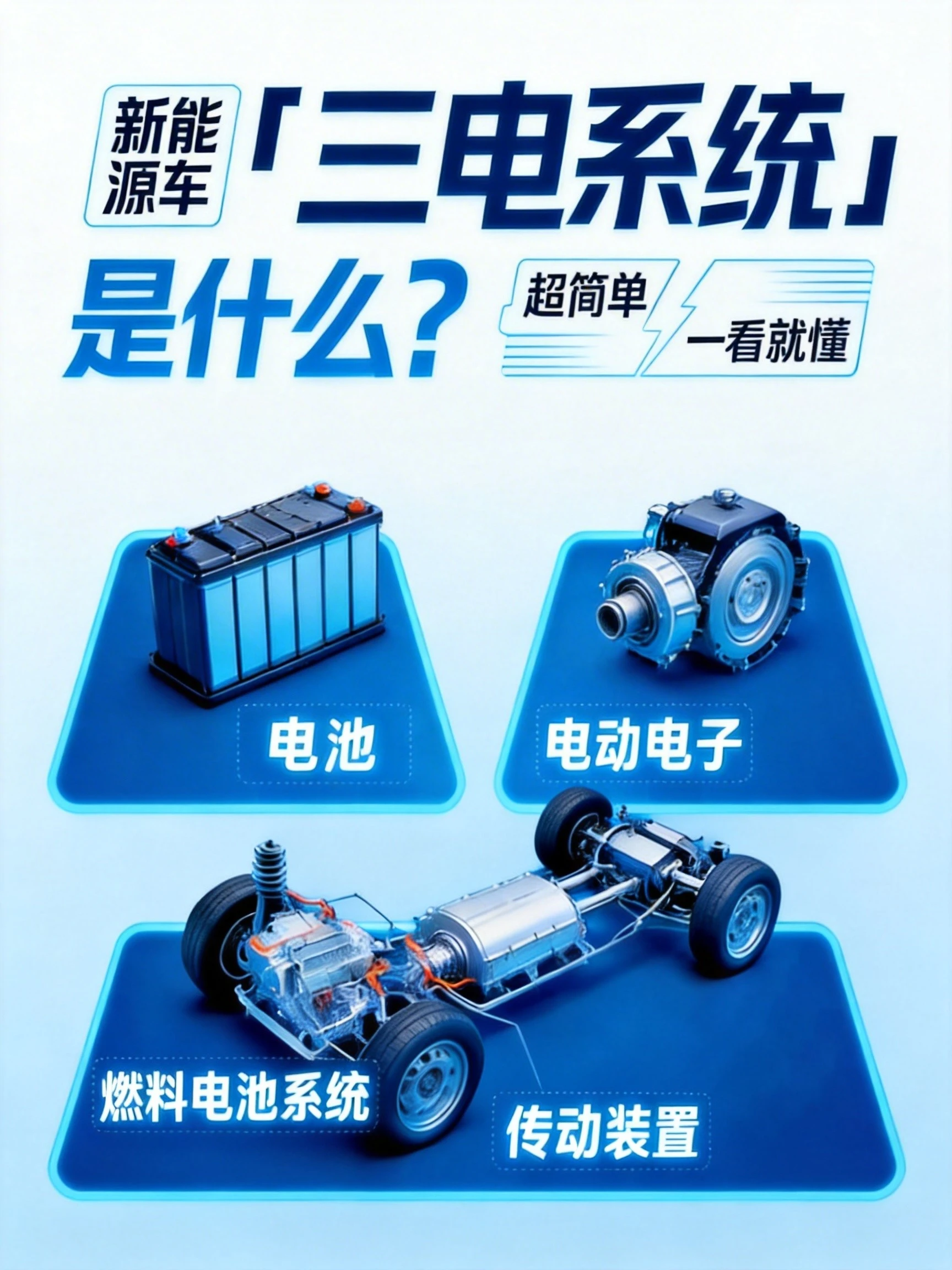

新能源汽车三电系统（电池、电机、电控）作为核心动力总成，其制造质量直接关系到整车的安全性、可靠性与性能表现。本方案聚焦于固定式蓝光三维扫描仪在电动汽车“三电”尺寸检测领域的深度应用，涵盖电池托盘、电芯测量、电池包三维检测、电池模组分析，以及发夹定子尺寸评估等关键部件检测，为新能源汽车及零部件制造提供高精度、高效率、可追溯的质量管控解决方案。

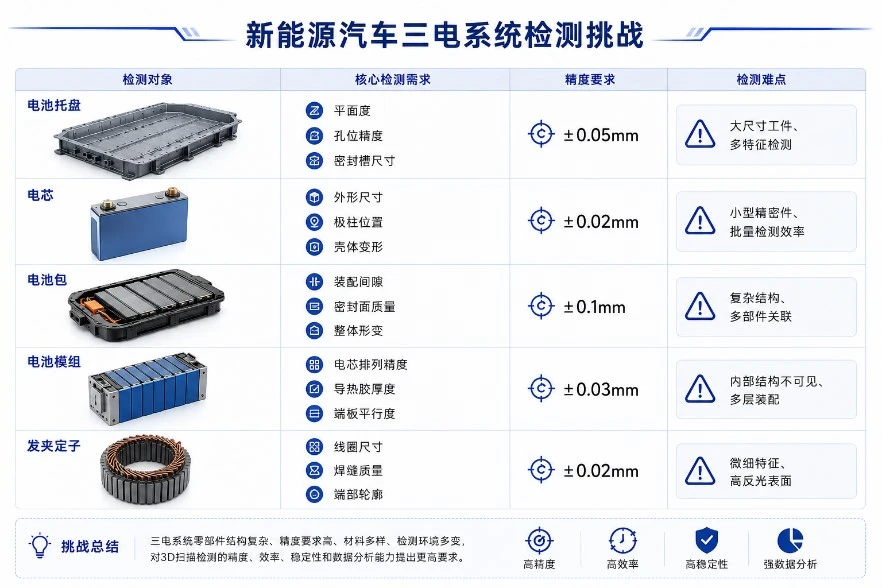

新能源汽车三电系统检测挑战

新能源汽车的三电系统是整车最核心的子系统，其制造精度要求严苛，检测需求呈现出以下特点：

传统检测方法的局限性

传统的三电检测手段主要依赖三坐标CMM、影像测量仪、专用检具等方式，存在以下局限性：

• 检测效率低：单件检测周期长，难以满足大批量生产节拍
• 数据覆盖不全：点对点测量无法获取完整表面形貌信息
• 夹具依赖性强：专用检具成本高、柔性差、换型周期长
• 数据分析薄弱：缺乏全量数据的统计过程控制能力
• 追溯性不足：难以建立完整的质量数据链条

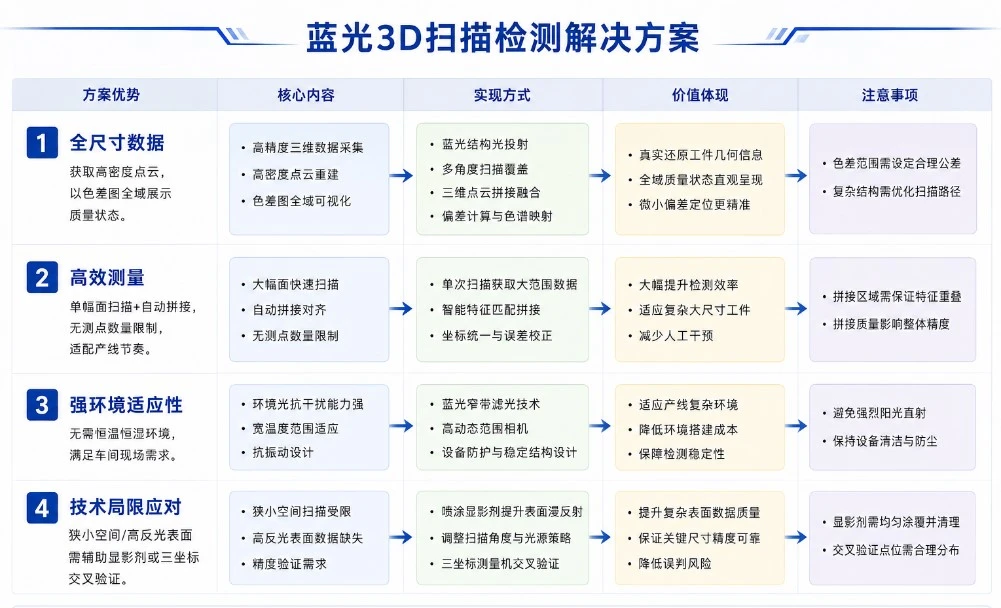

蓝光3D扫描检测解决方案

新拓三维XTOM-MATRIX蓝光三维扫描设备性能

单次扫描精度：0.006 mm

细节还原：点云间距0.021mm，精细还原细节特征

支持电池托盘、双极板、电芯等全尺寸高效测量

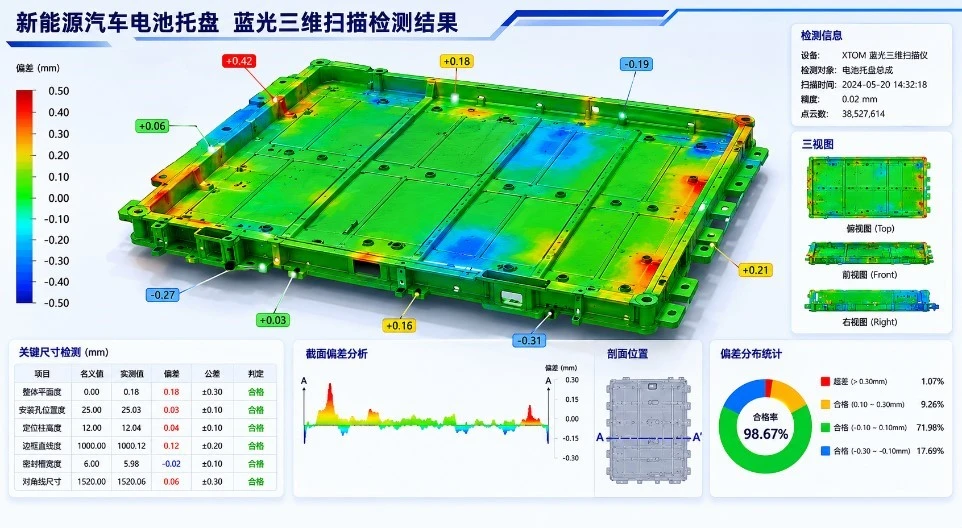

电池托盘三维检测方案

电池托盘作为电池包的核心承重与防护结构，其形位精度直接决定密封性能与碰撞安全性。通过蓝光三维扫描，实现多特征高效检测，保障底盘系统可靠装配。

• 型面精度控制：整体轮廓尺寸与平面度检测
• 密封结构验证：密封槽宽度、深度及走向精度测量
• 装配基准定位：安装孔组位置度与垂直度分析

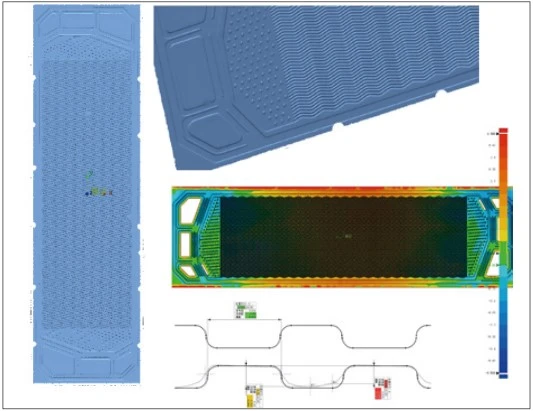

双极板3D检测

双极板是燃料电池的核心传质与导电部件，其微流道结构精度直接影响电池功率密度与寿命。蓝光3D扫描技术精准解析超薄复杂曲面，确保反应气体高效传输。

• 流道形貌重构：微流道宽度/深度/间距全尺寸检测
• 密封区检测：边框平面度与变形量量化
• 导电性能保障：集电区平整度与变形分析

双极板3D尺寸检测

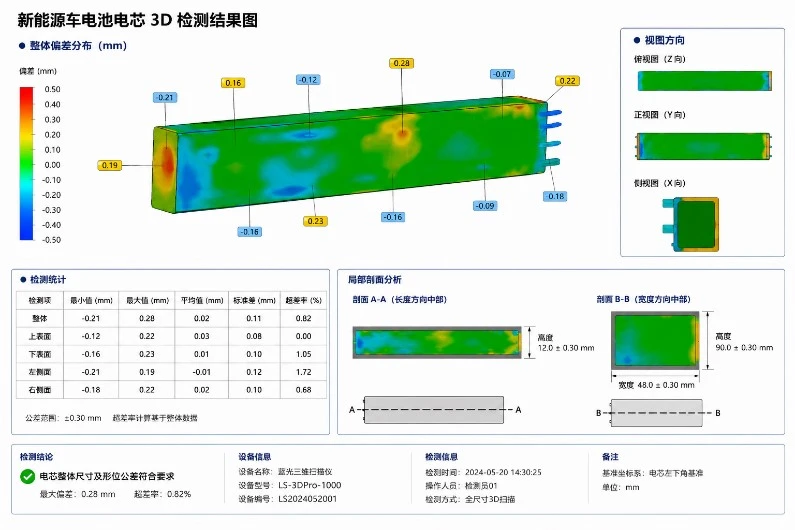

电芯3D测量分析

电芯单体尺寸一致性关乎模组热管理均衡性与安全阈值。高精度3D扫描技术实现微米级形变监测，为工艺优化提供数据支撑。

• 极柱定位：高度/位置度/同心度偏差测量
• 壳体形变分析：侧面鼓胀、翘曲及凹陷检测
• 尺寸公差管控：长宽高极差与极耳对齐度验证

电池包三维测量方案

电池包作为新能源汽车“三电系统”的核心总成，其尺寸精度直接关系到整车装配的顺利进行与最终的安全性能。通过蓝光三维扫描，不仅大幅提升了检测效率，更保证了电池包的制造精度，为新能源汽车的安全下线提供了坚实的技术保障。

• 安装结构检测：安装吊耳孔的高度尺寸、平面度及位置度。
• 密封性能保障：密封胶圈区域的平面度检测，确保密封可靠性。
• 连接点精度控制：底板及接头处螺丝孔的位置度测量。

完整电池包检测色谱图

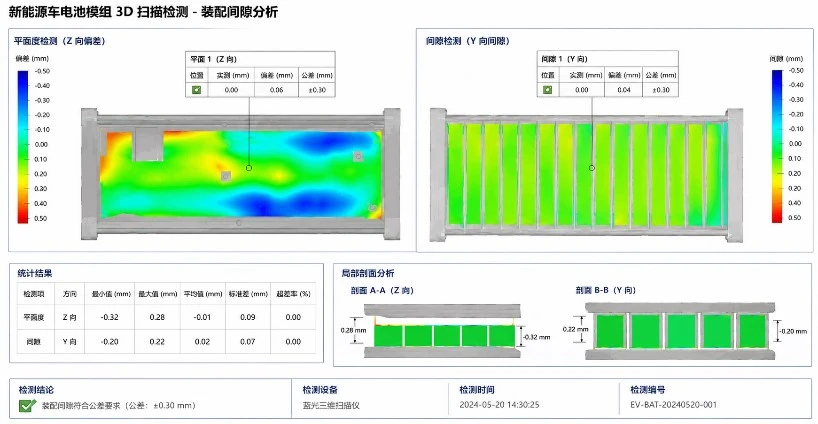

电池模组装配分析

模组精密装配质量直接影响电池系统能量密度与循环寿命。蓝光三维扫描技术可分析结构层次，实现装配间隙与导热介质可视化管控。

• 电芯阵列监测：单体间距与排列直线度分析
• 热管理优化：导热胶厚度分布均匀性评估
• 端板装配校验：平行度与压紧力平衡检测

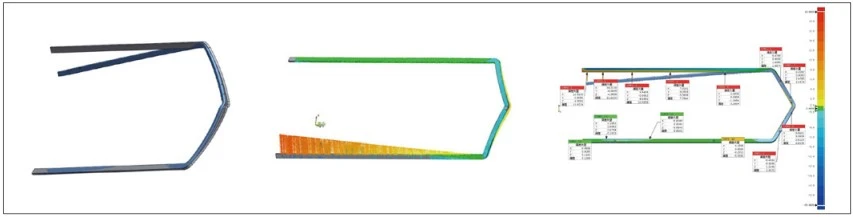

发夹定子尺寸评估

发夹式定子的制造精度直接关联电机效率与NVH性能。蓝光技术克服铜线圈高反光挑战，保障电磁性能与转子兼容性。

• 线圈成型管控：发夹引脚角度/长度/截面尺寸测量
• 焊接质量保障：焊点位置与熔深一致性分析
• 气隙预控：端部轮廓圆度与轴向对齐度检测

自动化3D检测升级

随着新能源汽车产能规模扩大，人工检测节拍慢，难以匹配高速产线；数据一致性差，人为因素导致检测结果波动。

随着测量效率提升要求，自动化三维检测的方案也不断落地应用。新拓三维通过自动化3D测量方式，可实现电池托盘批量检测，匹配产线节拍。目前已落地全球豪华汽车品牌供应链，推动全量检测数字化。

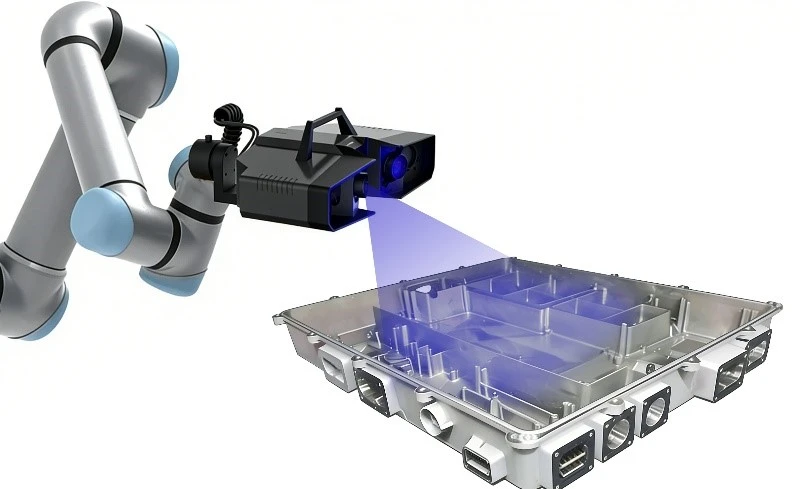

新拓三维自动化3D测量-电池托盘检测

新能源汽车产业的蓬勃发展对三电系统的质量管控提出了更高要求。固定式蓝光三维扫描技术以其高精度、高效率、非接触等技术优势，为三电尺寸检测提供了先进可靠的解决方案。随着自动化、智能化技术的深度融合，三维检测必将在新能源汽车制造领域发挥越来越重要的作用，助力中国新能源汽车产业高质量发展。
