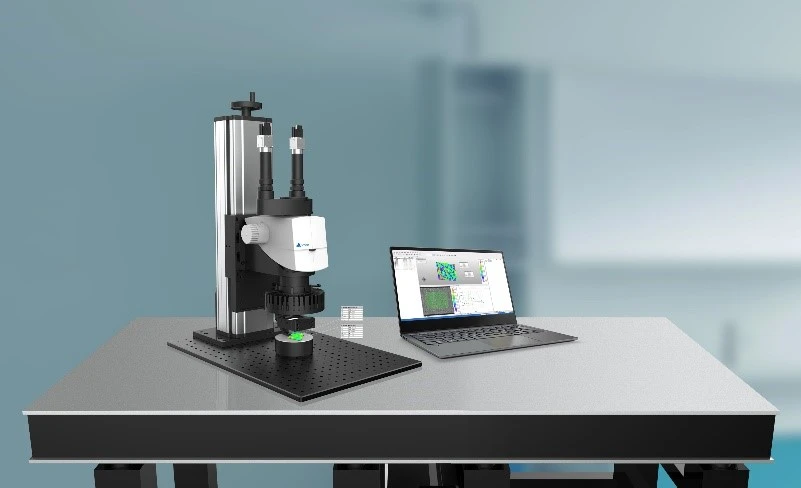

XTDIC-MICRO三维显微应变测量系统,DIC技术与体式显微镜相结合,通过算法和图像校正技术避免漂移和失真,获取试样变形准确测量值,适用于半导体热力学测试,完成介观尺度材料测试、芯片热膨胀/翘曲、热变形分析。

PCB焊接变形测试
视频中心

PCB受热翘曲怎么量化评估?DIC数字图像相关技术实测方案

发布日期:2026-09-09
一、方案概述

印刷电路板(PCB)是电子设备核心基础载体,承担电气互联、元器件固定双重功能,广泛应用于手机、电脑、智能穿戴等电子产品中。在回流焊接、高低温服役工况下,PCB与元器件因热膨胀系数(CTE)不匹配,产生热翘曲变形,易引发焊点疲劳、连接失效、元器件开裂、贴装偏移等可靠性故障。

传统测量方案仅能获取离散点位数据;常规DIC受热气流折射、热辐射、工装热漂移干扰,测量数据失真。本方案采用新拓三维XTDIC三维应变测量系统(数字图像相关DIC技术),依托“硬件隔离+软件补偿+图像增强”三位一体热漂移校正体系,实现PCB 热负荷下微米级、非接触全场翘曲变形测试,为PCB热可靠性设计提供量化试验依据。

DIC三维应变测量系统用于PCB电路板热翘曲分析

二、测试需求与技术难点

测试需求

1、获取PCB升温 保温 降温全周期全场三维变形;

2、量化不同温度下PCB最大翘曲挠度、局部拱起凹陷、残余永久变形;

3、分离工装刚体位移与PCB自身真实变形;

4、评估PCB高温粘弹性蠕变行为;可拓展板材热膨胀系数测试。

常规DIC技术应用瓶颈

1、热空气湍流折射干扰:高温环境下受热对流、温度梯度影响,空气折射率分布不均匀,造成采集图像产生虚位移、噪声位移,直接导致应变、翘曲计算结果失真。

2、热环境引入多重误差:高温热辐射会造成散斑涂层性能退化,同时相机、镜头产生热漂移;若加装隔热玻璃进行防护,还会引入光学折射畸变,进一步放大图像匹配误差。

3、工装热胀冷缩带来位移混淆:升降温过程中夹具、载台发生热胀冷缩,常规DIC缺少针对性算法,无法区分工装带来的整体刚体位移和PCB的真实变形。

三、DIC热变形测试系统组成

新拓三维XTDIC三维应变测量系统,具备畸变校正、刚体位移自动剔除、热漂移补偿等核心算法。温控采用光学冷热台,温控区间覆盖室温 125℃,控温精度±0.5℃,配置主动温控石英玻璃视窗与闭环冷却系统,可将视窗表面温度控制在50℃以内。

XTDIC三维应变测量系统,配套耐高温散斑制备套件、LED冷光源与窄带滤光片、陶瓷基准块以及隔振光学平台;整套系统热漂移误差小于0.5μm,单点位移标准差小于0.3μm。

四、典型应用案例

案例一:热负荷下PCB电路板翘曲变形测试(室温 125℃热循环)

试验流程

试件表面制作耐高温散斑;PCB电路板放置于冷热台支撑架上,箱内布置陶瓷基准点用于热漂移补偿;室温完成DIC双目系统标定及热漂移预标定,调试冷光源完成成像优化。

温控采用阶梯式热循环:基准室温→85℃保温→125℃保温→恢复室温;每个温度节点待箱内温度波动控制在±0.5℃以内再执行图像采集,DIC双目相机同步采集多帧图像并做平均降噪,DIC软件输出热漂移校正后三维变形场数据。

PCB热变形温度控制图

温度控制曲线界面

试验结果与分析

采集得到PCB在基准室温、85℃、125℃、恢复室温四种状态的全场三维形貌、离面位移云图以及对角截线位移曲线。

(1)基准室温(零位移参考状态)

室温下PCB板整体平整,作为位移零点基准,单点位移标准差<0.3 μm。

DIC三维应变测量系统分析PCB电路板热变形翘曲

(2)85℃保温状态

受热膨胀发生翘曲,电路板中心区域呈碗状隆起,对角截线最大翘曲约 15 μm。

DIC三维应变测量系统分析PCB电路板80°C热膨胀翘曲

(3)125℃最高温保温状态

翘曲变形达到峰值,中心隆起进一步加大,最大翘曲约35μm;板边缘受约束出现轻微反向下凹。

DIC三维应变测量系统分析PCB电路板120°C热膨胀翘曲

(4)降温恢复至室温

大部分热变形回弹,但中心区域保留约5 μm残余变形,证明高温下PCB基材发生粘弹性蠕变,产生不可逆翘曲。

DIC技术分析PCB电路板恢复室温热变形测量结果

试验结果表明,PCB电路板翘曲变形随温度升高呈非线性增长,125℃工况已接近材料粘弹性转变区间;降温恢复室温后仍保留约5μm残余翘曲,该残余变形会增大焊点失效、元器件贴装偏移的风险。通过对角截线提取、全场云图,可以直观定位PCB拱起、凹陷区域,解析高温翘曲诱发贴装偏移的内在机理。

案例二:PCB板材高低温冲击下热膨胀与胀缩性能测试

试验流程

XTDIC三维应变测量系统,搭配可程式恒温恒湿试验机,对PCB试样开展宽温域温度冲击测试。试验温度区间设置‑40℃~100℃,每升高10℃作为一个试验阶段,每个温度阶段保温5min,共计15个温度工况。

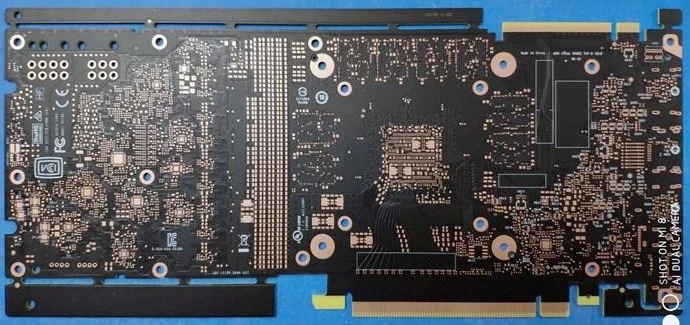

PCB板材高低温测试试样图

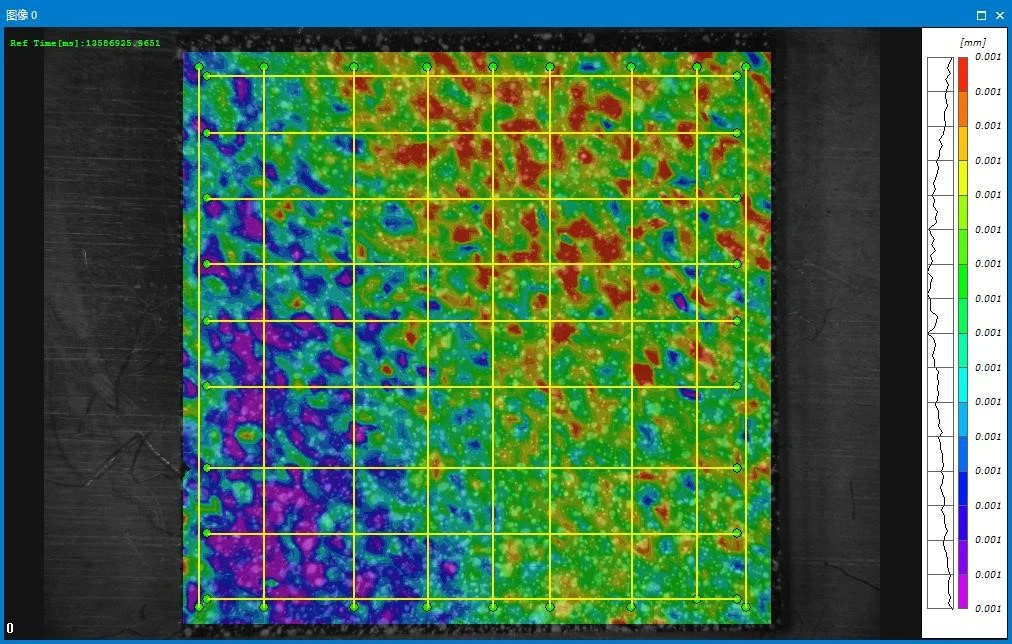

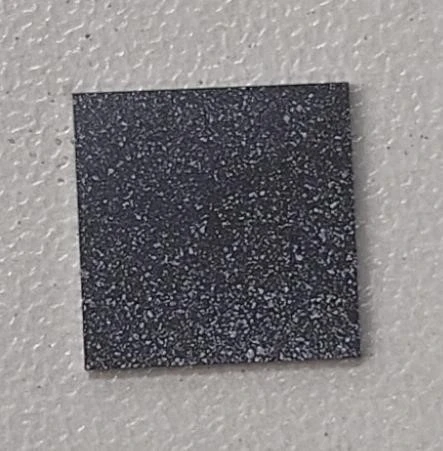

测试前完成试件耐高温散斑制备,DIC三维应变测量系统标定,各温度工况温度稳定后同步采集图像;DIC系统对PCB表面水平、垂直、对角多个方向进行点点位移追踪,计算不同温度下全场位移、应变分布,得到PCB各向热膨胀系数。

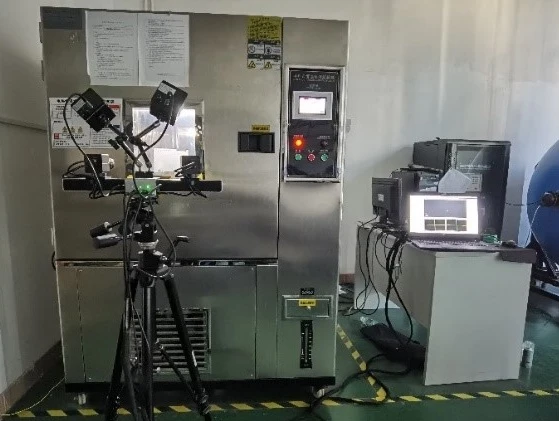

DIC三维应变测量系统采集PCB板材高低温冲击测试图像

高低温冲击DIC测试现场

试验结果与分析
试验过程记录各阶段试验机温度参数,覆盖‑40℃~100℃全测试区间。

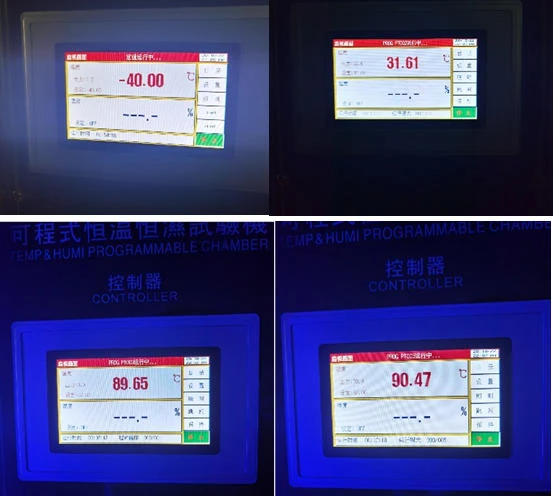

PCB板材高低温冲击各阶段温度显示界面

各阶段温度显示界面

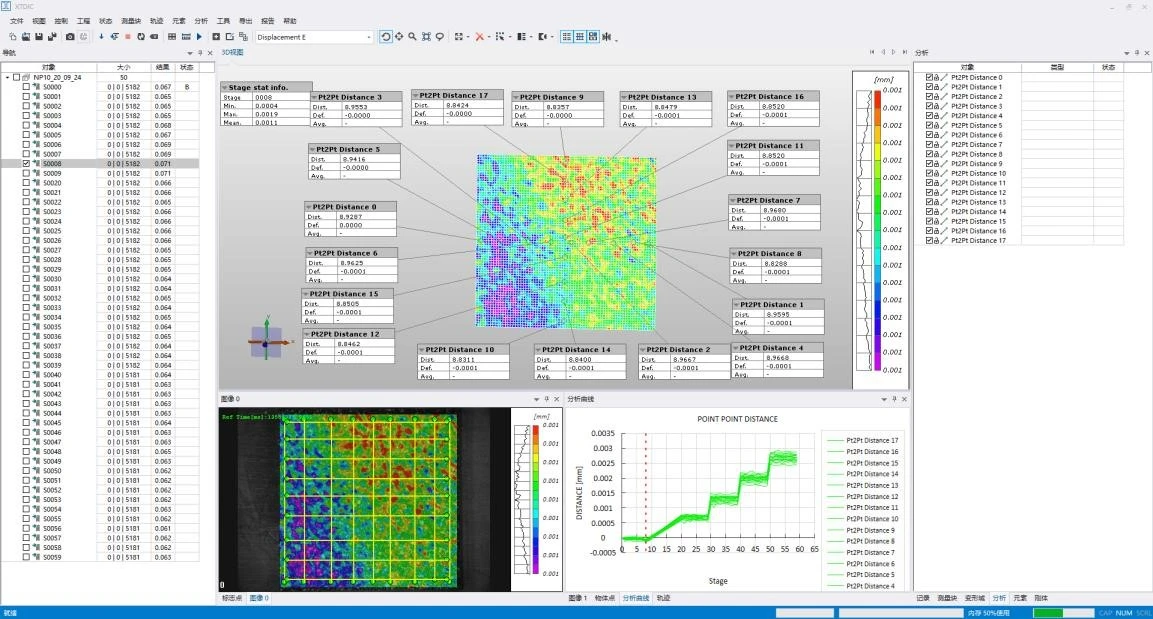

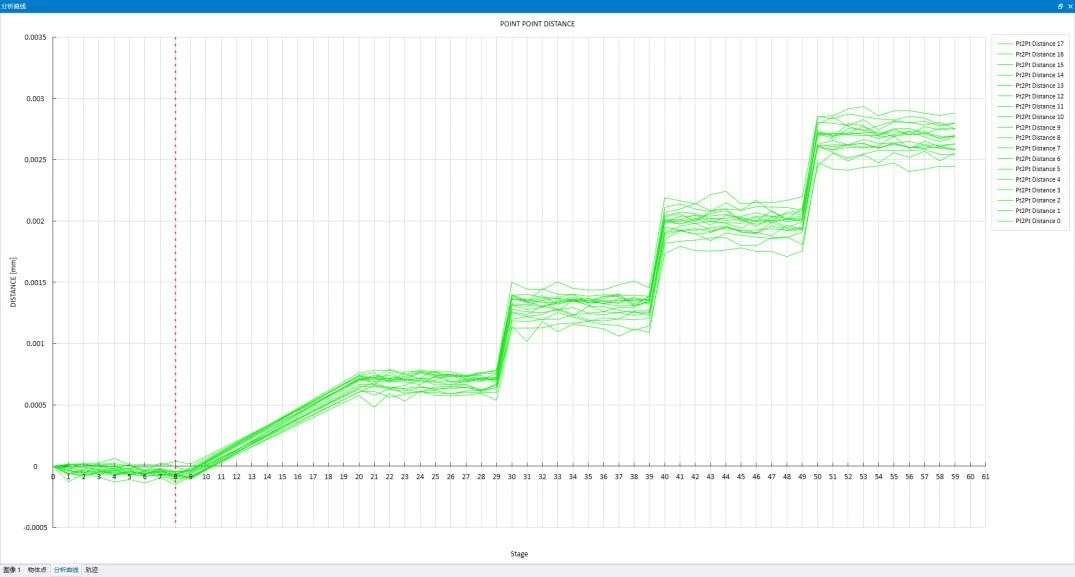

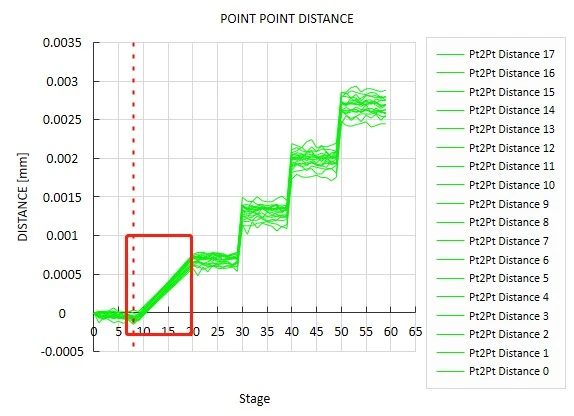

DIC软件对PCB试样水平、垂直、对角方向特征点进行追踪,输出点‑点距离随试验工况变化曲线。

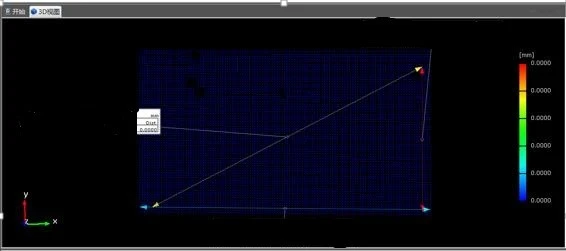

DIC三维应变测量系统分析PCB高低温冲击点‑点距离随试验工况变化曲线

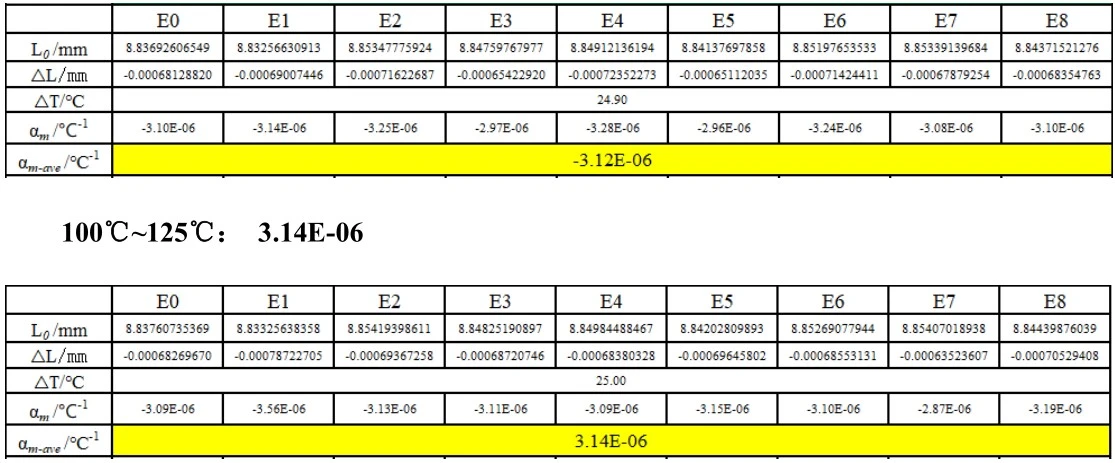

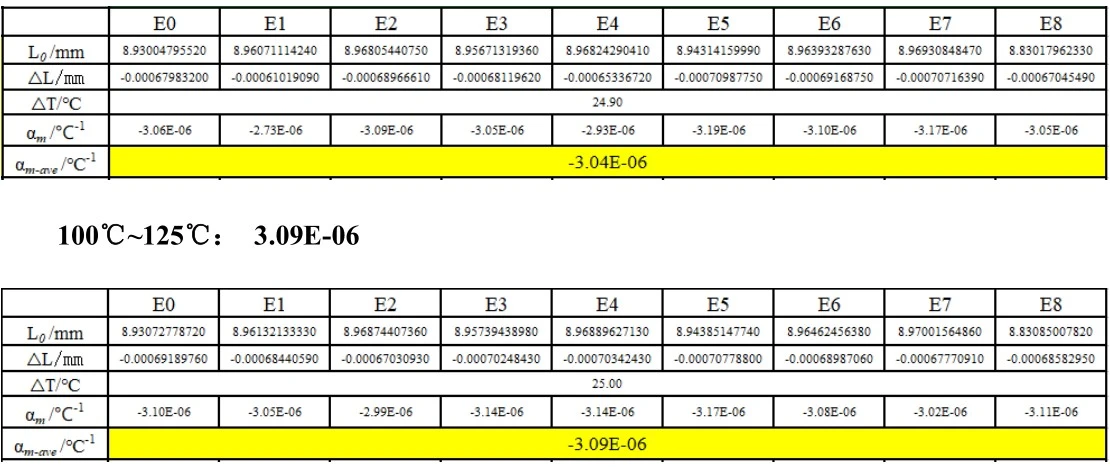

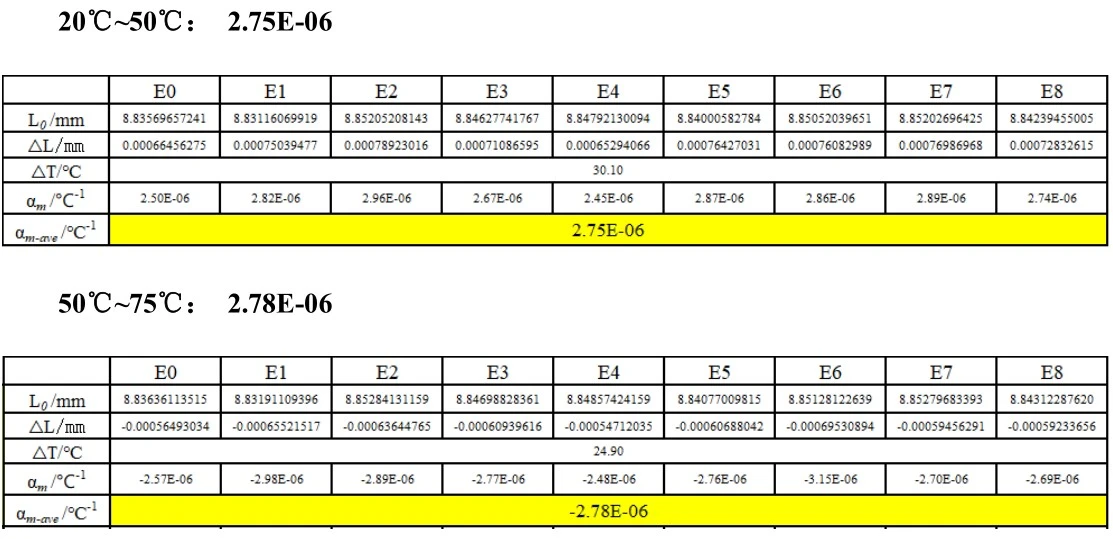

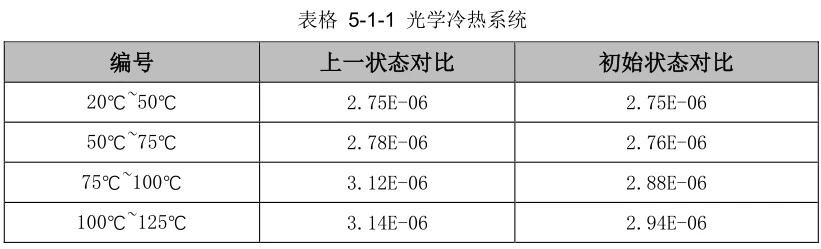

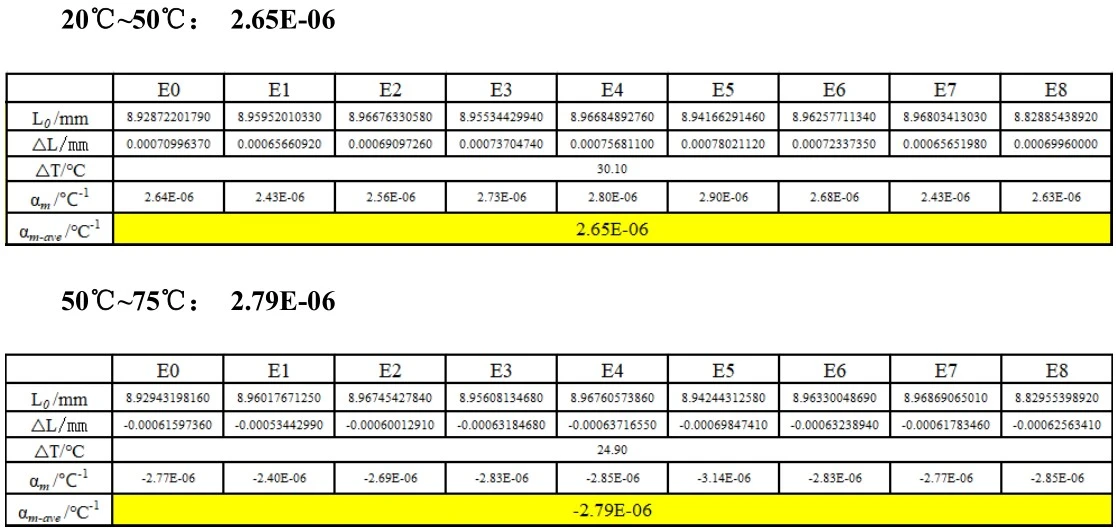

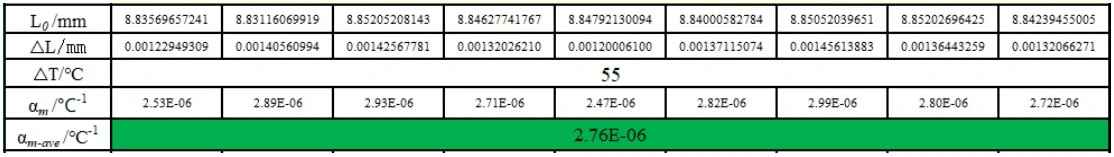

DIC技术可获取全场位移应变,完整呈现PCB板面变形分布,捕捉局部应变集中区域。结合不同温度下的长度与相对位移变化,可量化PCB各向热膨胀系数,评估多层板压合残余热应力,为PCB层压板选型、高阶高密度PCB工艺优化提供关键试验数据,提前规避涨缩异常引发的产品报废风险。

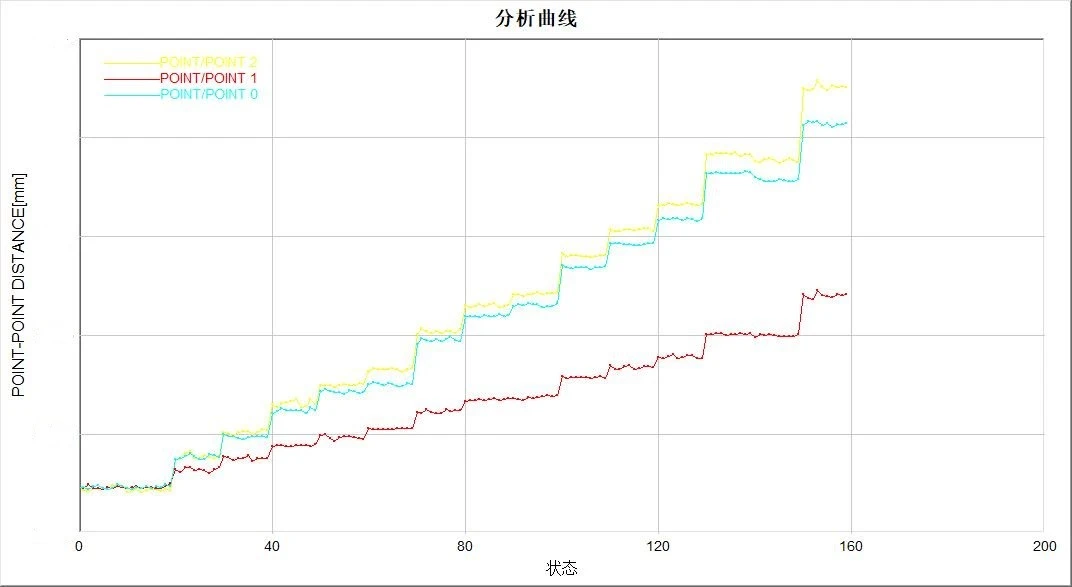

DIC三维应变测量系统分析PCB高低温冲击点‑点距离随试验工况变化曲线

五、试验总结与应用价值
数字图像相关DIC技术可表征杨氏模量、泊松比、玻璃化转变温度(Tg)、热膨胀系数(CTE)等材料参数,对PCB层压板类候选材料评估具备重要意义。芯片封装与PCB之间热膨胀系数不匹配会在界面产生热 机械损伤,进而诱发焊点疲劳;通过测试PCB及元器件热膨胀系数,可有效识别热循环带来的焊点疲劳风险。
回流焊工序中,PCB及元器件翘曲易造成连接不良、焊点桥接、器件开裂等失效。基于 DIC技术的翘曲测试方案,既可检测回流焊过程的翘曲问题,也能够对比评价候选元器件、板级层压材料的性能优劣。
本方案依托XTDIC三维应变测量系统,采用硬件隔离+软件补偿+图像增强三位一体热漂移校正技术,攻克高温环境下常规DIC测量短板,实现微米级非接触全场变形检测。测试可完整复现PCB全温域变形过程,得到翘曲量、残余变形、热膨胀系数等核心指标,支撑焊点失效、BGA贴装偏移等风险预判,指导PCB热可靠性设计,降低产品不良率。
