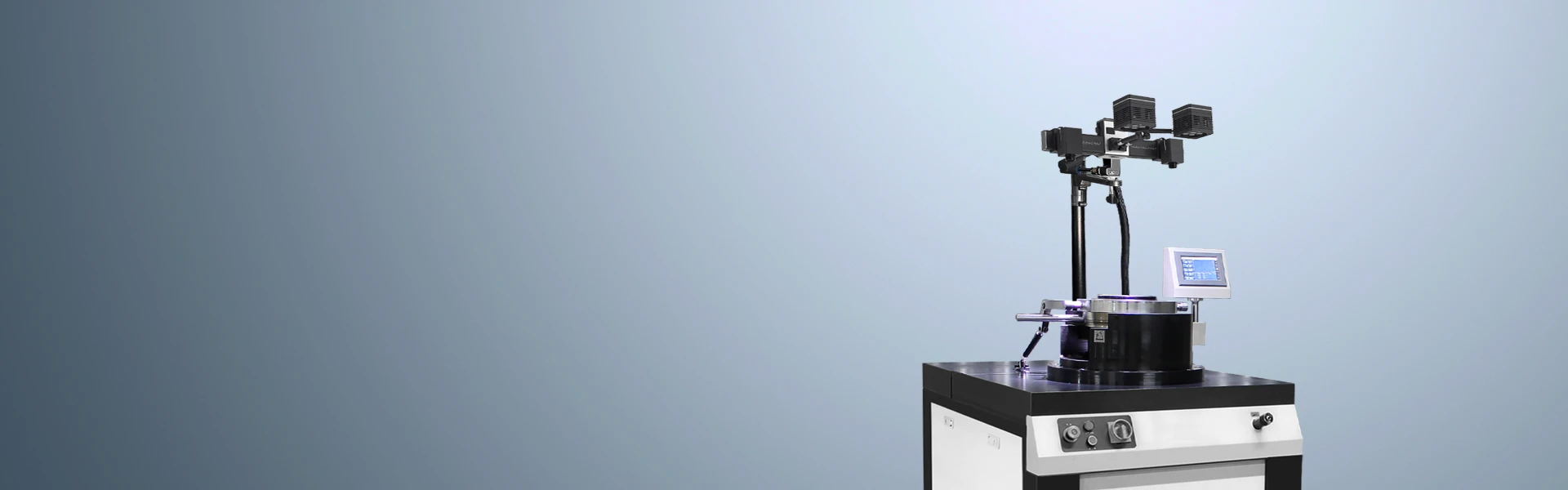

XTDIC-FLC系列

板料成型极限测量系统

板料成形极限曲线测量,FLC曲线测量设备,板料成形极限FLD测量
FLC材料成型极限曲线测定
XTDIC-FLC板料成型极限测量系统基于数字图形相关法技术，配合板材成型和杯突试验机使用。系统通过自动采集杯突试验机工作时板材变形的序列视频图像，并基于网格应变分析、数字图像相关法测量等技术直接获取极限应变量，生成极限曲线FLC，是测定材料成型极限曲线不可或缺的工具。
技术特性

技术特性

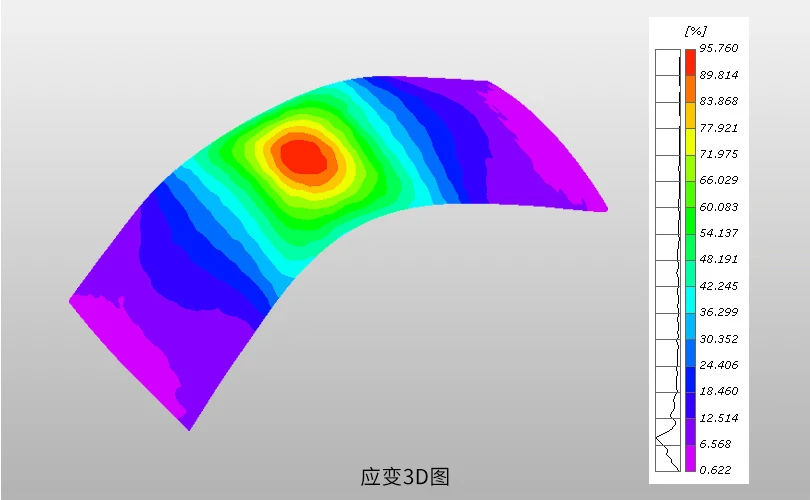

• 零件表面三维坐标、位移和应变数据
• 时间相关法、位置相关法精准获取极限点
• 自动识别断裂帧

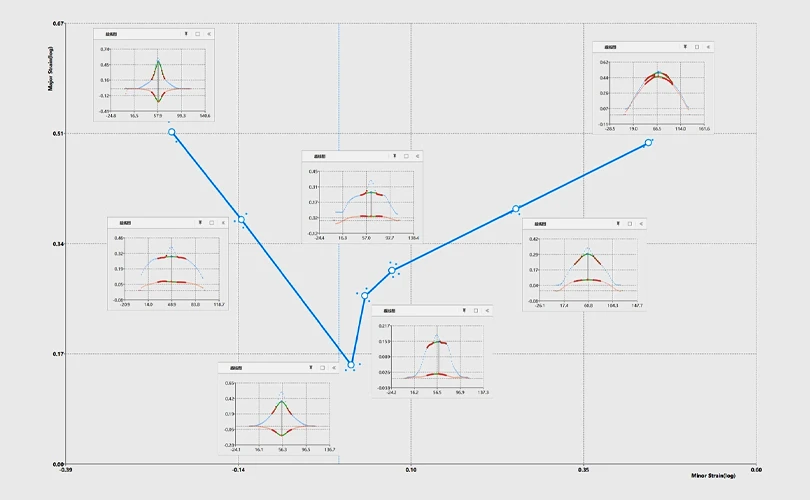

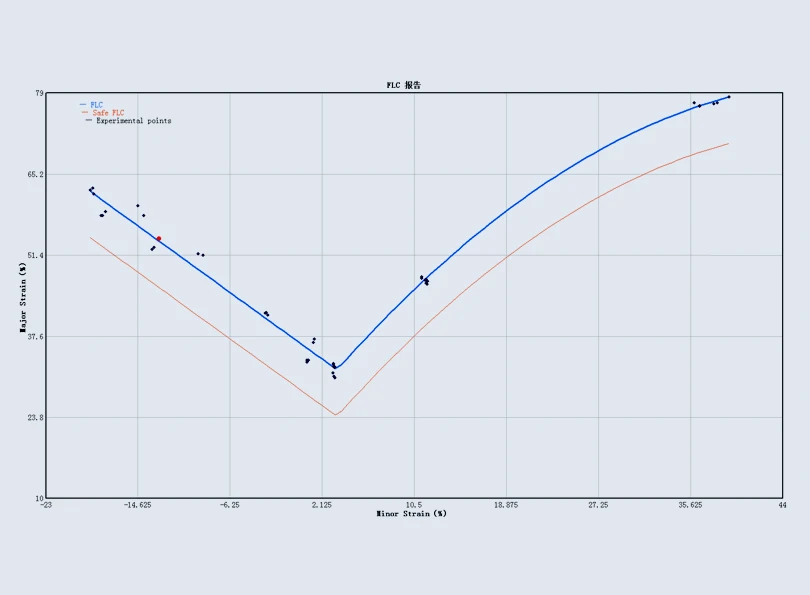

• FLC曲线，同时支持FLD数据导入和显示
• 高清pdf报告
• GB/T 24171 ISO 12004
• 支持常规和高温测量
• 专用支架，和试验机快速组合
• 结合FLD模块，可评估生产过程的冲压工艺

智能软件

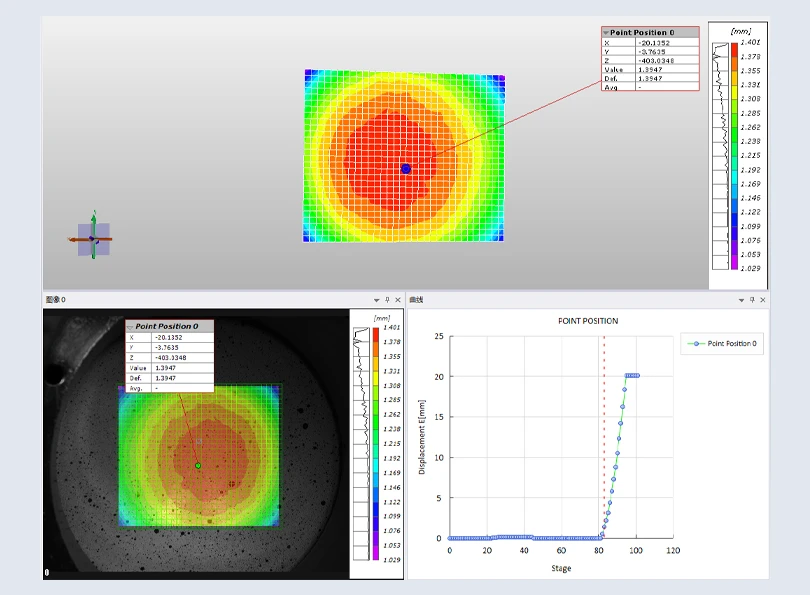

通过XTDIC软件，直接控制测量头和控制器，完成各种测试任务。软件自动计算测试数据，并提供强大的后处理和生成测试报告功能。
• 基于散斑匹配的全场位移和应变测量；
• 基于标记点检测的运动轨迹姿态测量；
• 基于摄影测量技术的静态变形测量；
• 基于特征匹配的关键点运动轨迹测量。
了解详情 >
智能软件
典型配置
型号 XTDIC-FLC-EC4 XTDIC-FLC-EC6 XTDIC-FLC-EC6-HT XTDIC-FLC-EC20
规格 5M 5M 5M 5M
相机分辨率 500万像素x2 500万像素x2 500万像素x2 500万像素x2
相机帧率 75 fps 75 fps 75 fps 75 fps
应变测量精度 50ue 50ue 50ue 50ue
应变测量范围 0.005%~500% 0.005%~500% 0.005%~500% 0.005%~500%
测量视野 标配：200*150mm、128*96mm、64*48mm
试验力 400KN 600KN 600KN、650℃ 2000KN
行业应用

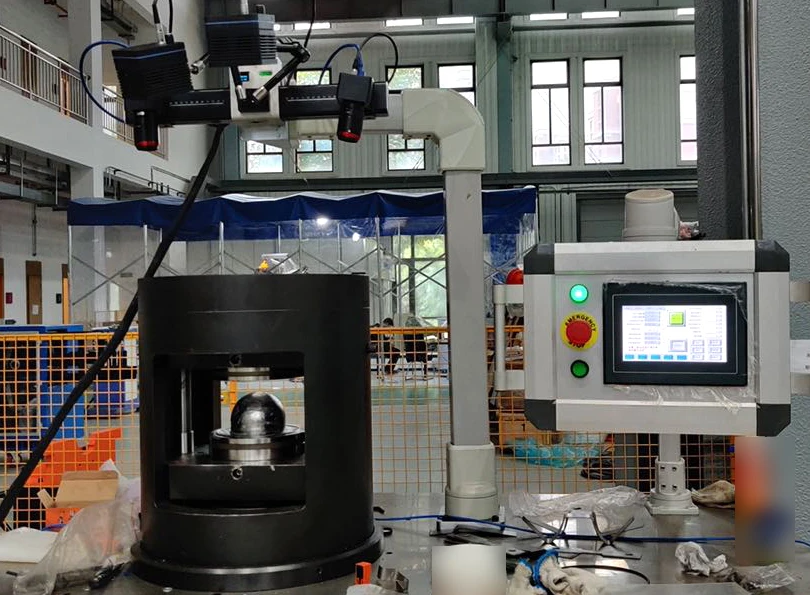

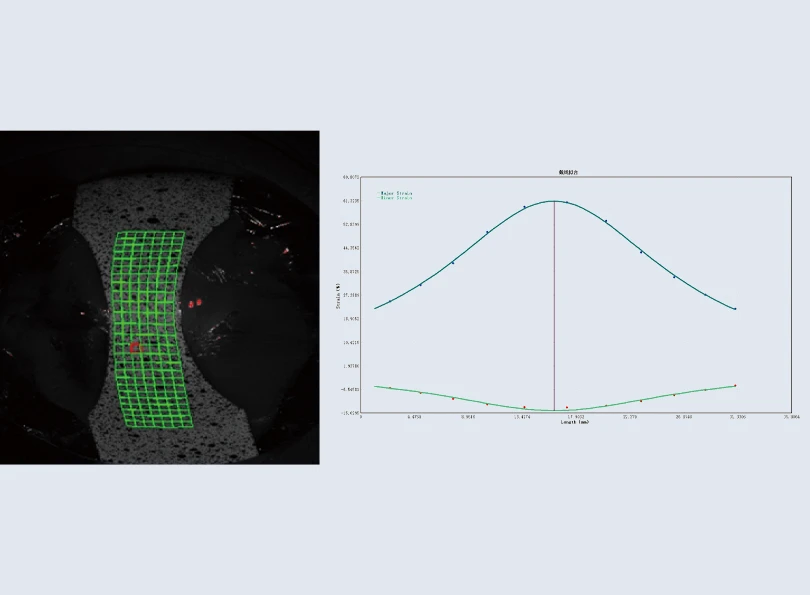

XTDIC-FLC板料成型极限测量系统与板料杯突试验机结合，Nakazima试验法，适用于各类板材成形极限测定、高强度板材高温成形试验，通过构建应变场截面线，计算板料的成形极限曲线FLC。
了解详情 >
  • +板材成形极限测定试验

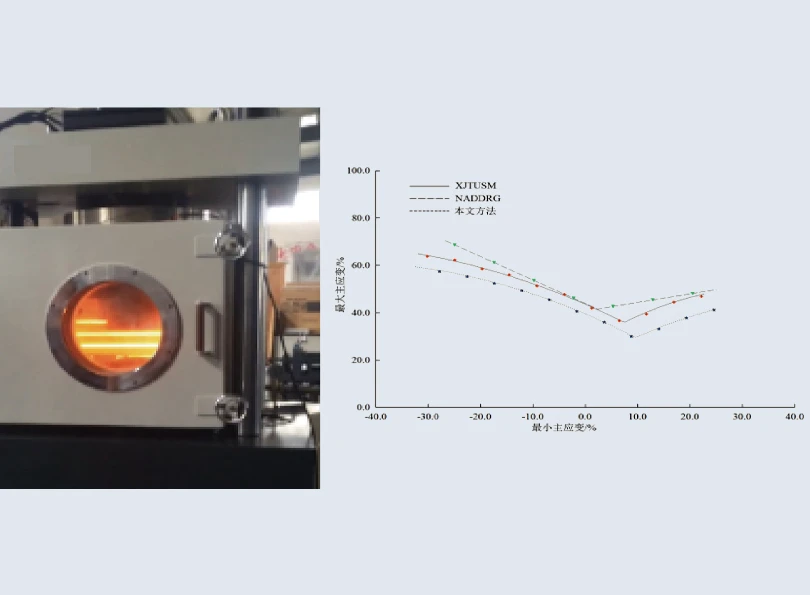

  • +高强度板高温成形试验（900℃）
  • +杯突试验
