工业级蓝光三维扫描，助力精密模具制造商构建可溯源质量控制新模式

光电模组在现代影像、传感器、通信、汽车电子等领域应用广泛。其核心零部件大多由注塑模具制造，模具的几何精度（尺寸、形状、位置公差）直接决定了光电产品的光学性能、装配精度及良率。

模具产品的尺寸质检除了高效、准确之外，可追溯性也日益重要。注塑模具包含自由曲面、腔体结构、槽宽以及壁厚等特征，需在产品的检测环节加强数据收集和追踪管理，追求产品质量的可追溯性，以提升产品制造效率与经营效能。

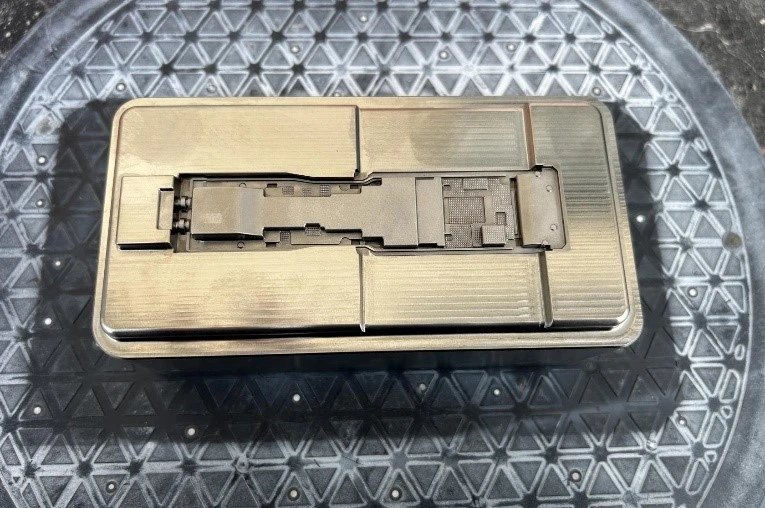

为提升模具质量控制效率与精度，确保光电产品性能，模具制造商引入新拓三维XTOM工业级蓝光三维扫描仪，用于注塑模具的全尺寸3D检测，打造可溯源的科学质量检测模式。

战略选择：可溯源的质量检测模式

对于精密模具制造商而言，打造可溯源质量控制模式，是应对行业竞争、客户需求及自身竞争力的核心战略选择。

通过全流程数据采集、关联与追溯，将模具从“设计-加工-检测到服役”的所有质量信息转化为可查询、可分析、可决策的数字资产，解决精密制造过程中“精度要求高、过程影响因子多、问题定位难”的痛点。

从“合格交付”到“全生命周期质量控制”

随着下游产业（如消费电子、新能源汽车、光通信）的竞争加剧，客户对模具产品的需求已从“能用”转向“可靠、可预测、可协同”：

质量交付保证：注塑模具作为“质量源头”，微小尺寸缺陷都可能放大为终端产品批量不良。制造商需具掌控“质量证据链”——模具在设计、加工、检测各环节均符合规格，而非仅出具“合格报告”。

快速问题定位：当下游出现批量不良时，可快速定位根因，及时改进工艺以保证终端产品质量。

协同质量管控：通过共享质量数据，共同优化设计与工艺（如根据模具磨损数据调整注塑参数），与深度绑定的客户实现“质量协同”。

蓝光三维扫描技术：驱动“全流程可溯源”体系

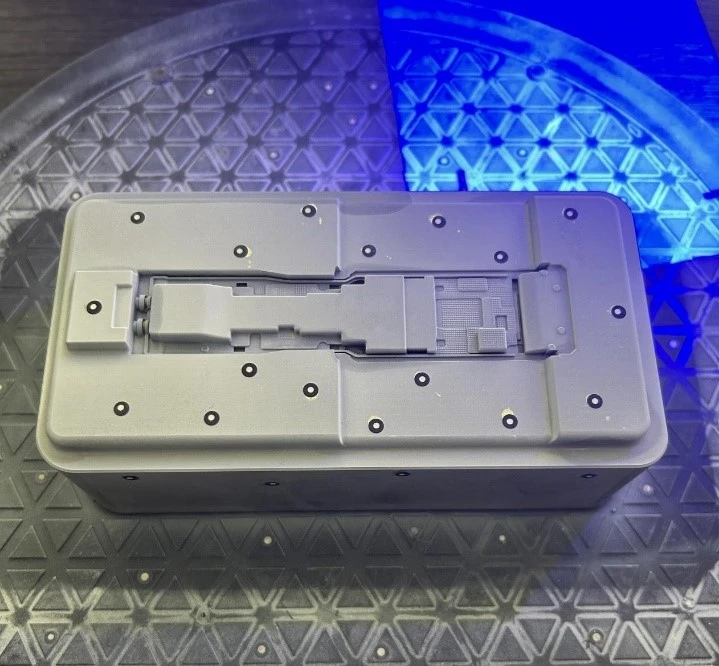

采用新拓三维XTOM工业级蓝光三维扫描仪，单幅扫描速度≤1s，复杂注塑模具可快速完成全表面扫描，可实现0.021mm的点云间距与0.006mm测量精度，精准捕捉模具表面曲面轮廓及微型槽特征。

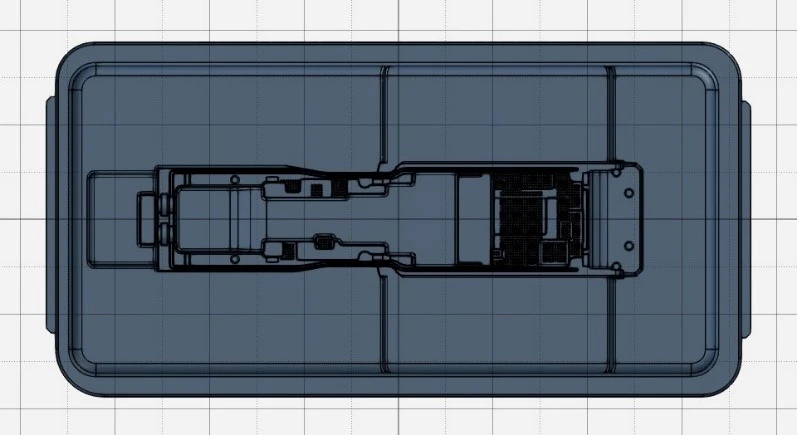

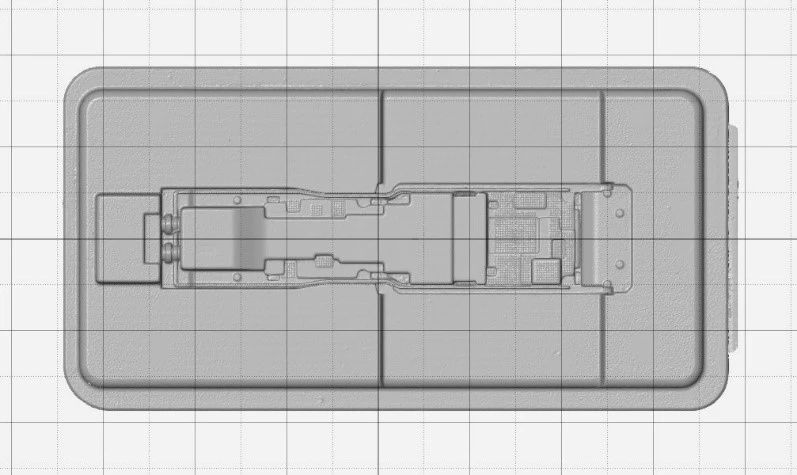

全尺寸、可视化：一次扫描即可获取模具数百万甚至上千万个点的三维坐标，生成高密度点云模型，与CAD数模拟合比对后，可直观呈现“所见即所得”的3D偏差色谱图，彻底消除检测盲区。

三维数据完整保存，实现可溯源

对注塑模具检测完毕后，可输出3D扫描原始数据和检测报告质量档案，摆脱传统依赖“人工记录+离散检测”的质量模式，实现“过程可控”。 后续有需要可以随时调取，实现可溯源的质量管理。

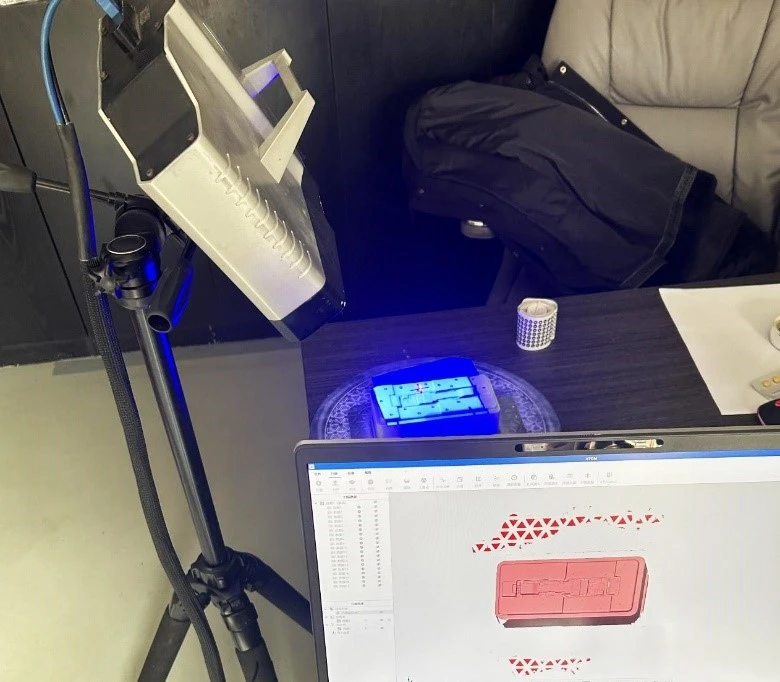

XTOM工业级蓝光三维扫描仪，通过投射蓝色结构光栅至注塑模具表面，利用双目工业相机捕捉变形条纹，直接生成高密度3D点云数据,为后续尺寸检测提供完整、精确的原始数据基础。

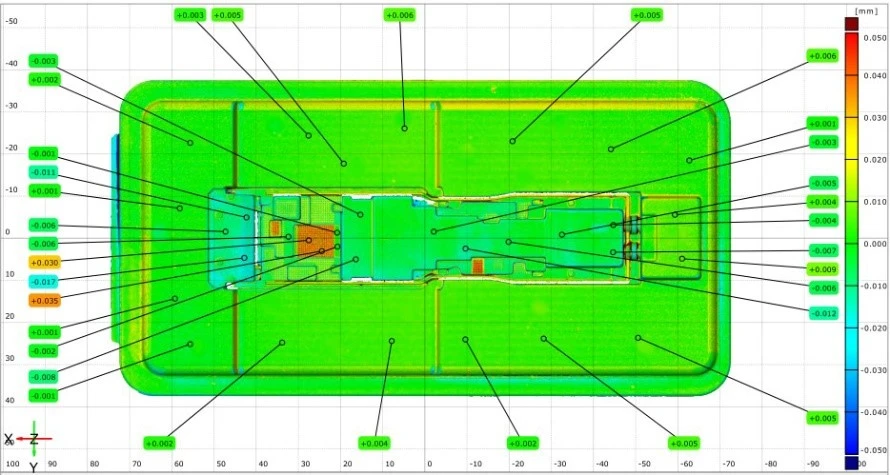

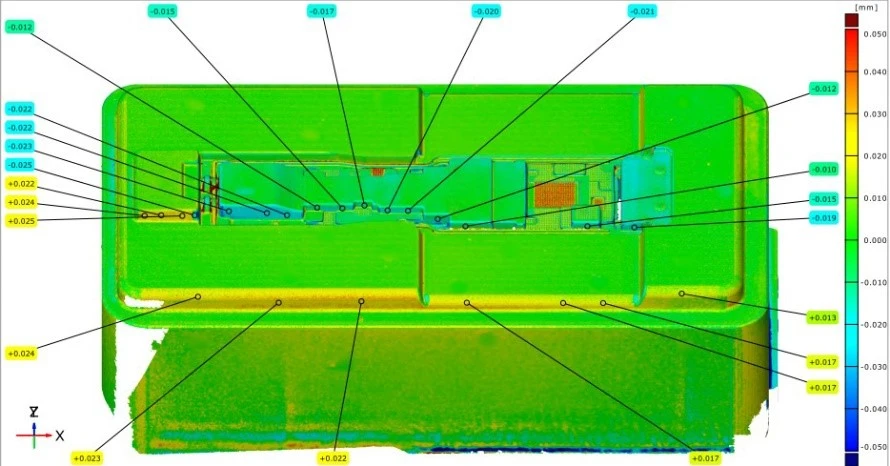

结合三维检测软件，将三维模型与设计图纸进行全尺寸比对，可生成 GD&T 形位公差报告，并以彩色偏差云图直观呈现尺寸精度、形状误差等偏差情况（如浇口位置偏移、曲面曲率异常）。这种可视化分析显著降低质量检测与管理成本，避免批量生产中的材料浪费与时间损耗。

质量数据管理与追溯

通过模具质量数据管理，将蓝光三维扫描获取的3D点云、检测报告、工艺参数等数据统一存储与关联，实现从“原材料→加工→检测→模组良率”的全链路质量追溯报告，满足客户审计与内部改进需求。

通过引入蓝光三维扫描技术并构建可溯源体系后，可以让注塑模具从毛坯到合格模具，再到服役中的磨损变化，所有质量数据都可完整记录和关联。

打造可溯源的质量管理方式，可实现上下游供应链的高效协作。如果终端产品出现尺寸质量问题，可以迅速、准确地进行溯源追踪管理，能快速定位问题根源，通过数据分析优化加工工艺，这对于模具制造效益的提升具有重要意义。
