DIC三维应变测量系统用于晶圆热翘曲变形测量解决方案

摘要

在半导体制造与芯片封装流程中，晶圆受热产生翘曲变形是诱发芯片裂纹、焊点开路、电路短路、器件性能漂移乃至整机失效的关键诱因。DIC数字图像相关技术（DIC三维应变测量系统）凭借非接触、全场微米级测量优势，可获取全温域下晶圆完整三维翘曲形貌、位移场与应变场数据，为晶圆工艺改良、封装热匹配设计、车载芯片可靠性认证提供量化测试依据。

本文围绕新拓三维XTDIC‑CONST DIC三维应变测量系统，阐述晶圆热翘曲测试的应用背景、技术对比、系统方案、关键技术难点与实测案例。

一、应用背景：晶圆热翘曲对半导体器件的影响

晶圆热变形测试是半导体材料研发、制造及封装测试环节的核心测试项目。芯片多层材料之间热膨胀系数（CTE）存在差异，在高温沉积、刻蚀、回流焊等工艺以及器件实际服役过程中，极易引发晶圆翘曲、局部开裂，进一步造成枕头效应（HoP）开路、桥接、未润湿开路等焊接失效，最终出现电路短路、电性能漂移、芯片整体失效等严重质量问题。

DIC三维全场应变测量的应用场景覆盖半导体全产业链：晶圆高温工艺热变形表征、3C电子产品极端环境可靠性验证、车载芯片AEC‑Q100认证测试、5G基站与高性能计算芯片高温长期服役风险评估。精准采集晶圆热翘曲、全场位移、热应变数据，能够提前预判热变形趋势，支撑芯片结构与封装方案优化，降低产品报废率。

芯片封装结构示意图

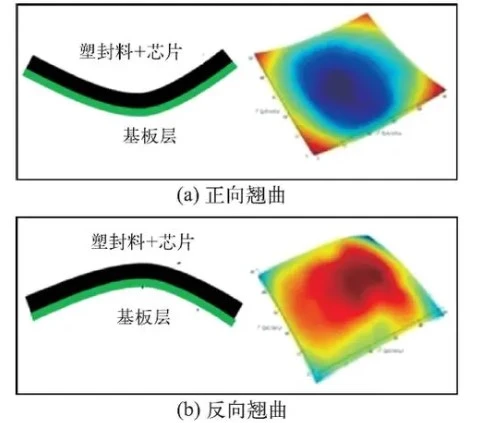

热变形引发各类失效断面

二、DIC数字图像相关技术测量原理

DIC 数字图像相关技术（三维DIC）融合双目立体视觉与近景摄影测量算法，通过追踪试件表面散斑特征，对比参考图像与变形图像的散斑位置变化，解算出被测表面三维坐标、全场位移以及应变分布，实现非接触式的变形定量检测。

XTDIC‑CONST DIC三维应变测量系统正是基于该原理，可完成静态、动态工况下器件表面变形的可视化输出，非常适合晶圆、PCB、芯片封装等微电子构件微小热翘曲的测试分析。

晶圆热变形测量分析示意图

三、主流晶圆热变形测试技术对比

目前行业用于晶圆形变检测的手段主要包含DIC三维全场应变测量、白光干涉 WLI、电阻应变计三类，不同技术在测量形式、数据维度、测量精度上差异明显：

相较于另外两种手段，DIC三维应变测量系统拥有亚像素解析能力、非接触无损伤、完整全场分析、实时数据输出、工况适配性强的特点，既可输出量化数值，也可以直观展示应变场分布，是半导体晶圆热翘曲、热膨胀系数测试的高效检测工具。

四、DIC三维应变测量系统测试方案

4.1、系统硬件组成

整套晶圆热翘曲DIC测量系统，由TDIC‑CONST三维全场应变测头、高低温试验箱、温度控制器组成；高低温试验箱温度范围‑40℃~200℃，箱体上部配置光学观察视窗，DIC双目测头布置于温箱外部，透过视窗采集箱内晶圆试件图像；温度控制器同步将实时温度信号接入 DIC 分析软件，实现温度‑图像同步自动采集。

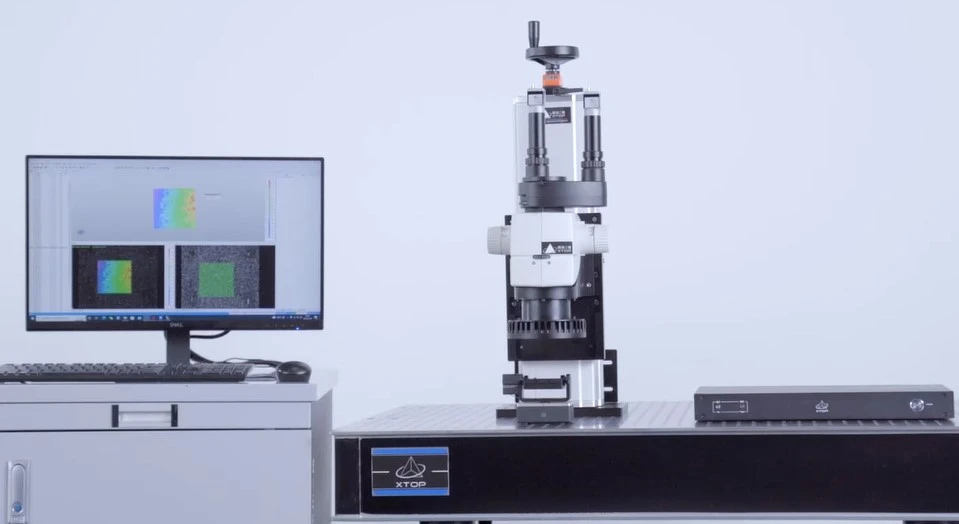

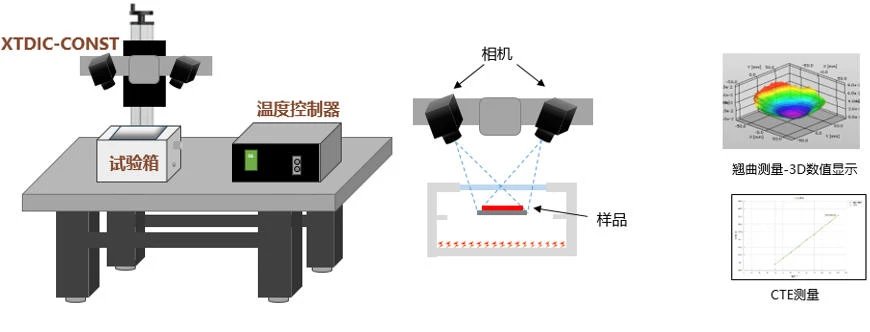

DIC应变测量系统结构示意&测试光路及输出示意

高低温试验箱

适用对象：硅晶圆、封装晶圆、BGA芯片、基板、薄膜框架等微电子样品，可完成热翘曲度、共面度、全场应变、热膨胀系数CTE 测试。

4.2、高温工况下DIC测量核心难点与专项技术

常规DIC设备直接用于密闭高低温箱内部晶圆测试，会遇到刚体位移、视窗光学畸变两大核心干扰；XTDIC‑CONST DIC 三维全场应变测量系统针对性开发专项算法消除误差：

1、刚体位移消除算法

温箱内部夹具、载台随温度升降发生热胀冷缩，会带来样品整体刚体运动，掩盖晶圆本身真实翘曲变形。依靠刚体位移消除技术，剔除工装带来的整体位移，仅保留晶圆试件自身的变形场数据。

刚性位移消除前后对比

2、视窗网格畸变校正算法

除镜头固有畸变之外，高低温箱玻璃观察窗会引入额外折射畸变，常规标定无法补偿。系统采用网格校正算法，计算视窗带来的畸变场并反向补偿，保证晶圆全场每一处测点的测量精度。

视窗畸变校正前后对比

五、晶圆热翘曲DIC实测典型案例

5.1、试样信息

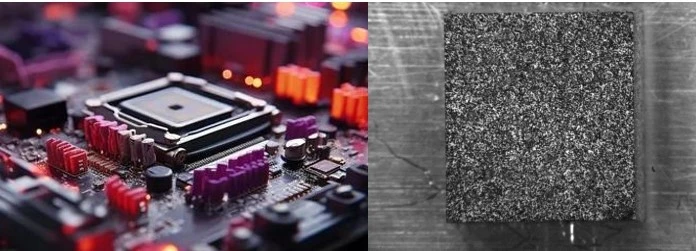

被测样品为6英寸单晶硅晶圆，直径150 mm，厚度1 mm；测试前完成耐高温散斑制备，放置于温箱内采用自由边界装夹。

6英寸单晶硅晶圆试样

5.2、温度加载流程

试验温度区间 0℃~150℃，以10℃作为单个测试工况，到达目标温度后保温10 min再触发图像采集，共计16个测试阶段（S₀‑S₁₅），完整记录升温全过程晶圆热翘曲演变。DIC三维应变测量系统同步采集图像，输出2D应变云图、3D翘曲形貌以及平均离面位移数据。

温度载荷曲线与DIC测试系统

5.3、试验结果分析

测试结果输出不同温度下晶圆二维变形云图与三维翘曲形貌：随着温度逐步升高，晶圆热翘曲位移持续增大；120℃条件下平均位移达到297μm，是本次升温阶段翘曲变形峰值；后续温度继续升高，受材料应力释放影响，平均翘曲位移出现小幅回落。

S0-S3温度段2D/3D热翘曲结果

S4-S7温度段2D/3D热翘曲结果

S8-S11温度段2D/3D热翘曲结果

S12-S15温度段2D/3D热翘曲结果

通过DIC三维应变测量系统输出的全场数据，能够直观观察晶圆不同区域翘曲程度差异，识别局部变形集中位置；获得的翘曲量、应变分布可用于评估晶圆与封装材料之间热匹配性能，指导封装工艺优化，规避焊接枕头效应、桥接、开路等失效风险。

六、DIC测量系统应用价值与拓展方向

应用价值

DIC数字图像相关（DIC三维应变测量）技术可对晶圆、基板、BGA、IC 封装器件开展热翘曲平整度、共面性检测，同时测量微电子材料热膨胀系数 CTE 与表面全场应变分布。

区别于单点检测手段，DIC三维应变测量系统完整复现全温度历程下器件变形演化，量化热翘曲幅值、识别局部变形集中，评估不同材料之间热‑机械匹配程度，为半导体封装工艺迭代、材料选型、可靠性验证提供关键试验数据，从源头降低芯片焊接失效风险。

拓展测试场景

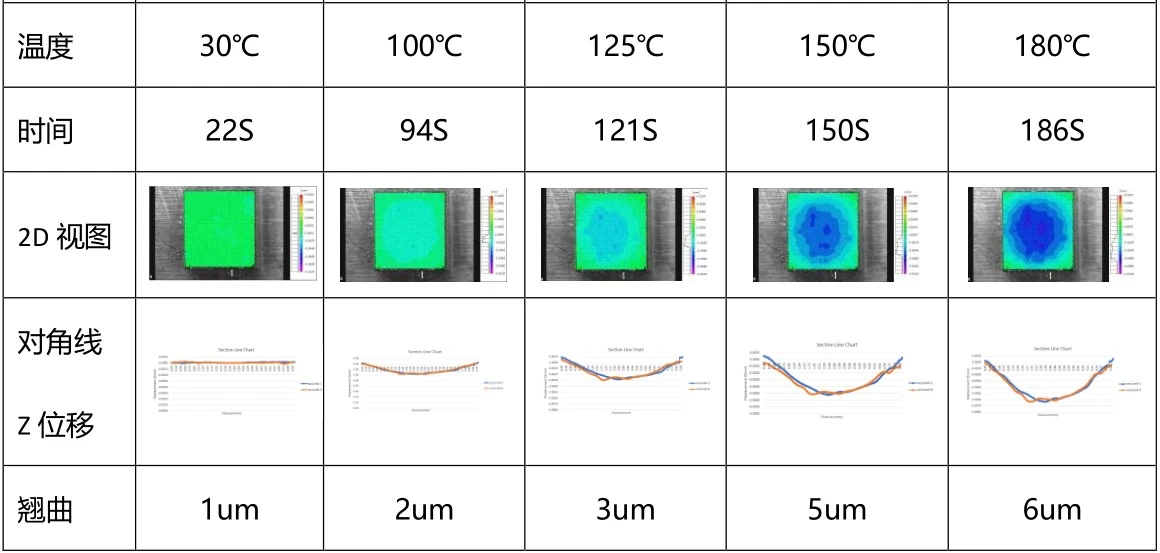

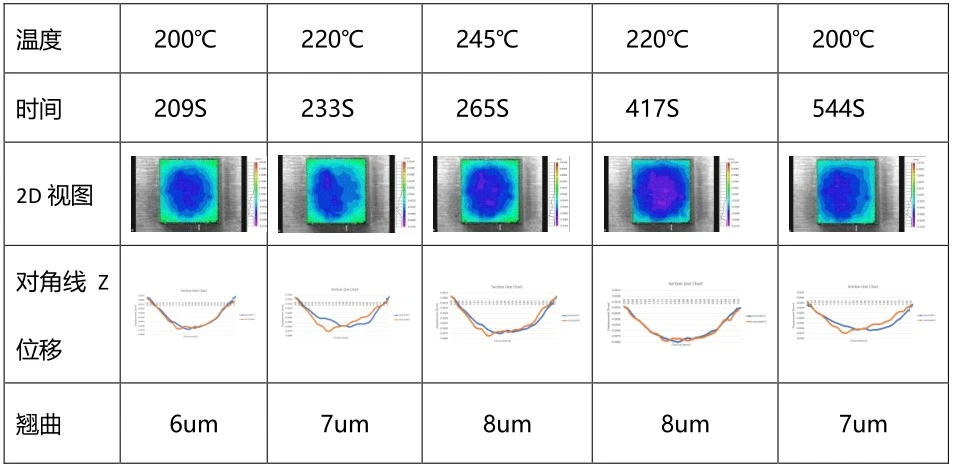

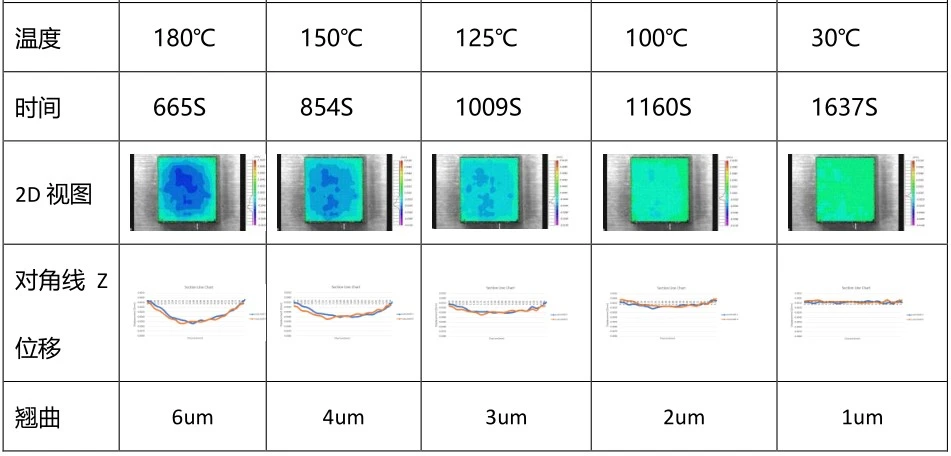

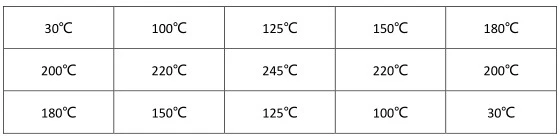

1、模拟回流焊温度曲线下晶圆、芯片封装动态翘曲测试；

2、PCB‑芯片组件级热匹配特性测试，评估基板与元器件翘曲匹配关系；

3、车载芯片、功率器件高低温循环可靠性测试；

4、薄膜材料、MEMS器件高温变形、热膨胀系数测量。
