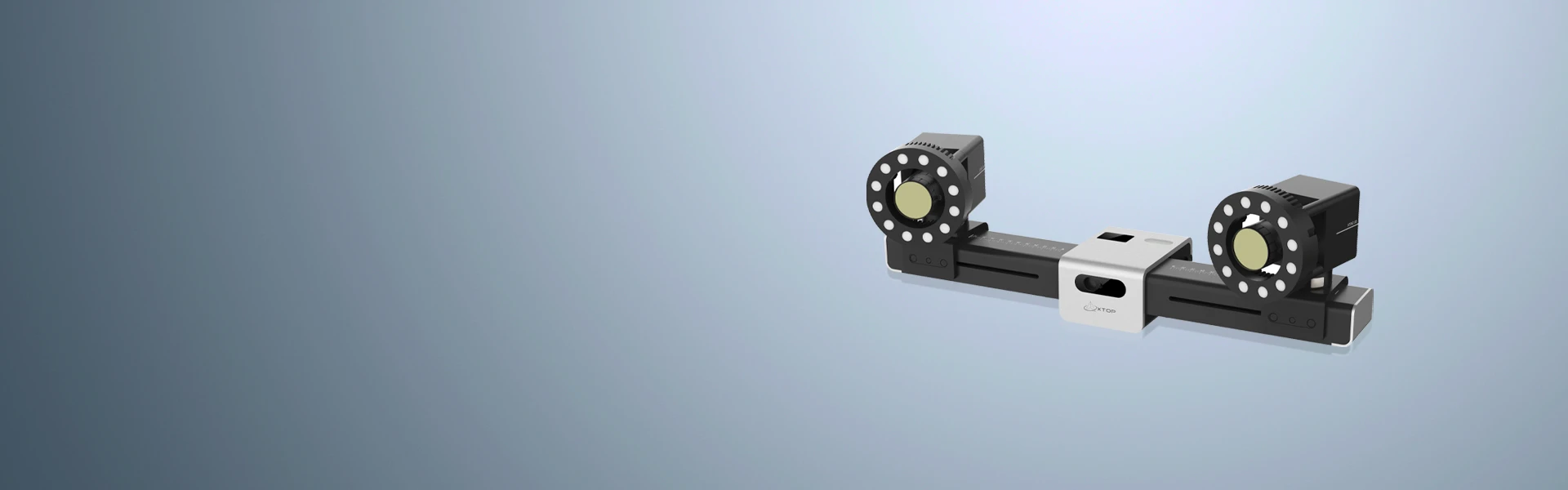

XTDIC-STROBE系列

三维动态测量系统

观看视频
三维运动测量,三维动态测量,动态轨迹追踪,全场3D位移测量
观看视频
非接触全场三维坐标、位移和变形测量
XTDIC-STROBE三维动态测量系统基于立体视觉技术和图像特征识别技术，可实现不同速度的变形测量、位移追踪、轨迹测量，输出关键点速度、加速度数据，用于研究分析运动过程。 XTDIC-STROBE具有结构坚固、工艺稳定、操作简单等特点，在工业和科研领域应用广泛。
技术特性

技术特性

• 高至4500fps@30万
• 追踪精度0.005px
• 海量目标同时追踪
• 实时跟踪测量与数据输出，高达1000fps
• 三维坐标、位移和变形测量，速度和加速度测量，6-DOF轨迹姿态测量

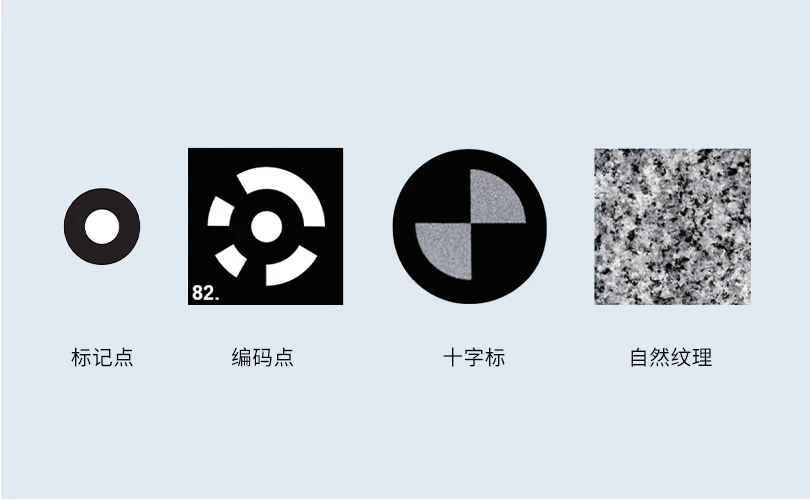

• 特征跟踪和匹配算法支持任意图案（标记点，编码点，十字标等）
• 手动、半自动、全自动跟踪
• XY/XT/多轴多窗口图表，三维轨迹显示
• 坚固的结构，现场快速执行测量任务
• μs级高速同步光源和反光点技术（反光点+同轴光）
• 极速采集技术，多种同步采集技术
• 锁相环技术，尤其适合圆周运动跟踪，可追踪亚音速目标

智能软件

通过XTDA软件可以方便直观地测量三维位移和变形，同时还可测量速度与加速度。基于点的测量数据，能够进行完整的6个自由度（DoF）分析。
• 基于标记点、特征点的运动测量分析；
• 运动参数分析及6-DOF轨迹姿态测量；
• 高速实时多模式追踪计算。
了解详情 >
智能软件
典型配置
型号 XTDIC-STROBE-SD XTDIC-STROBE-HR XTDIC-STROBE-HS
规格 5M 12M 4M 2.5M
相机分辨率 500万像素x2 1200万像素x2 400万像素x2 250万像素x2
相机帧率 75 fps 30 fps 563 fps 600 fps
位移测量精度 0.005px
测量视野 100mm~10m，可选配（支持更多视野）
实时跟踪 ≥100fps@100点，最高可达1000fps
行业应用

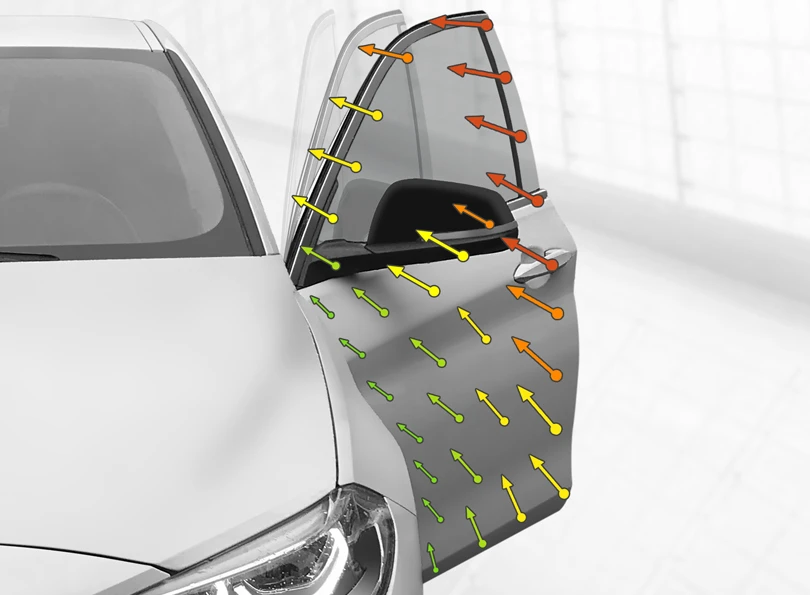

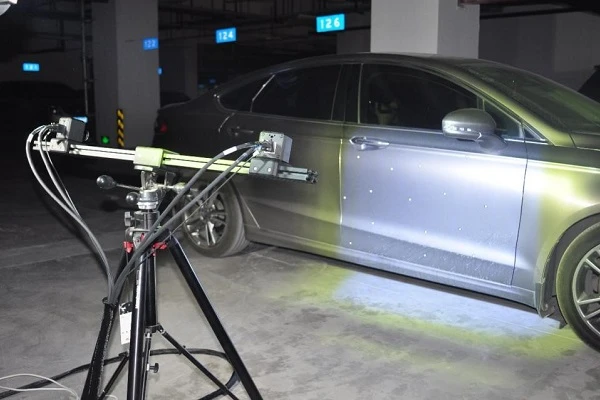

XTDIC-STROBE三维动态测量系统实现试样或零件在不同速度加载下的三维变形测量、位移追踪、轨迹测量，关键点速度、加速度数据追踪，适用于风洞模型运动姿态测量、车门关闭试验、风电叶片动态变形等。
了解详情 >

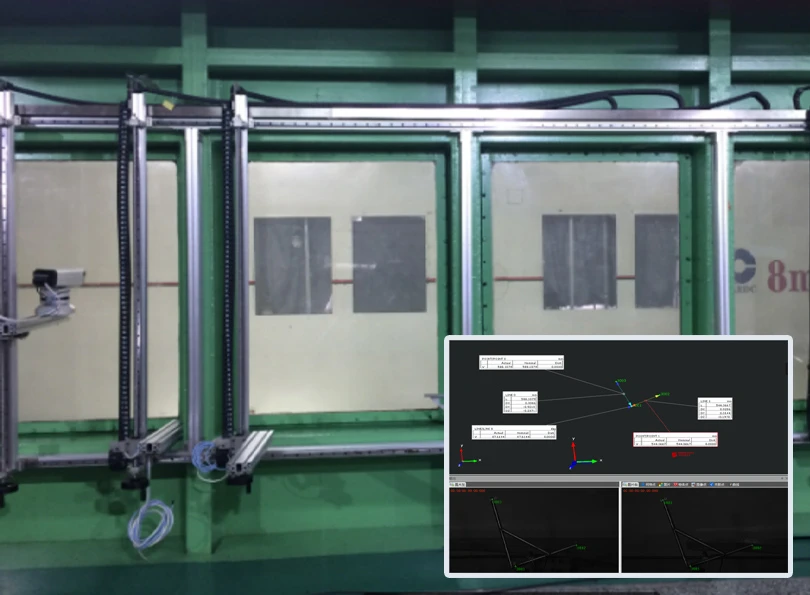

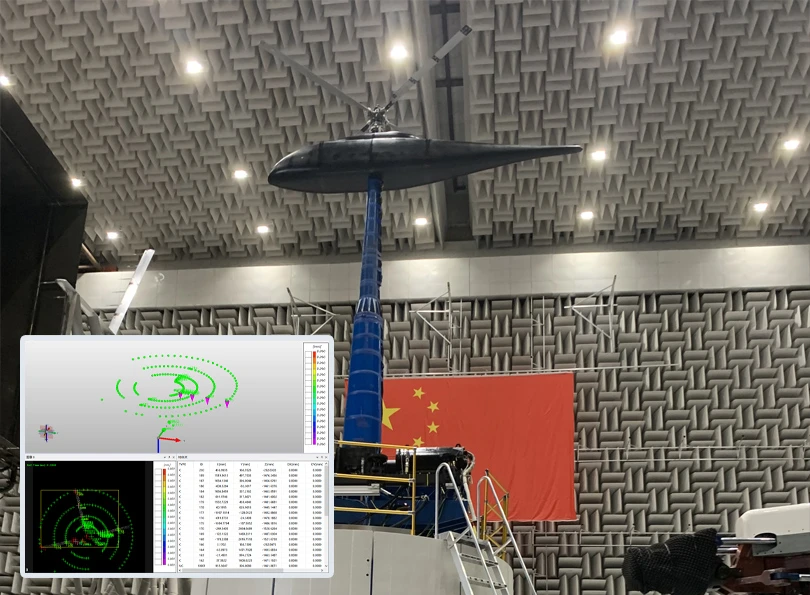

  • +风洞多测头开口旋翼测试

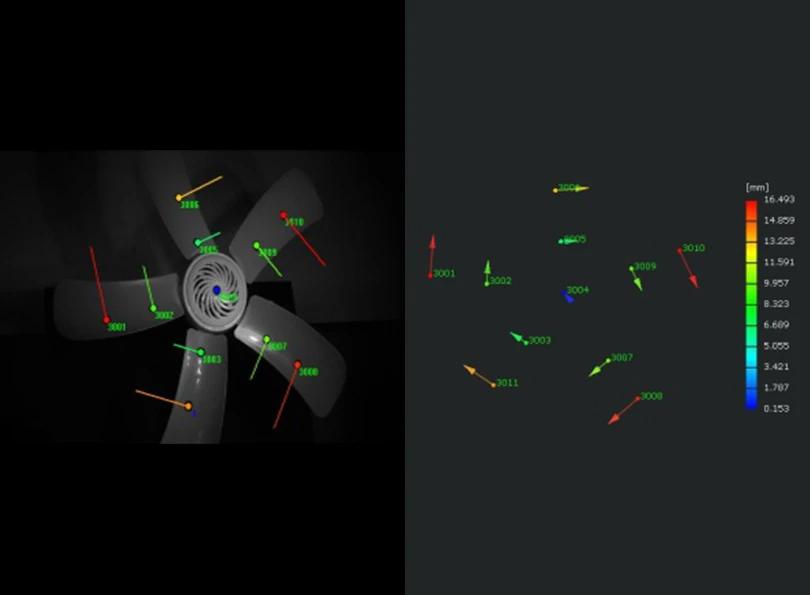

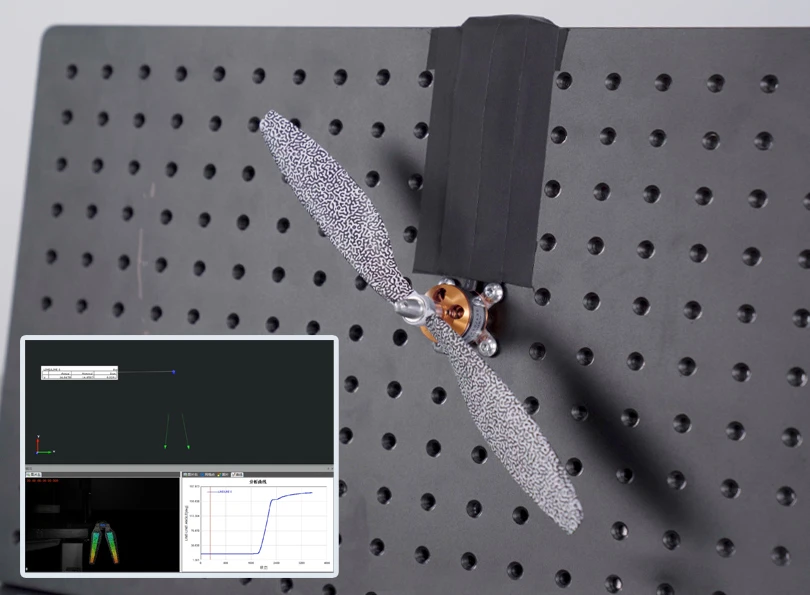

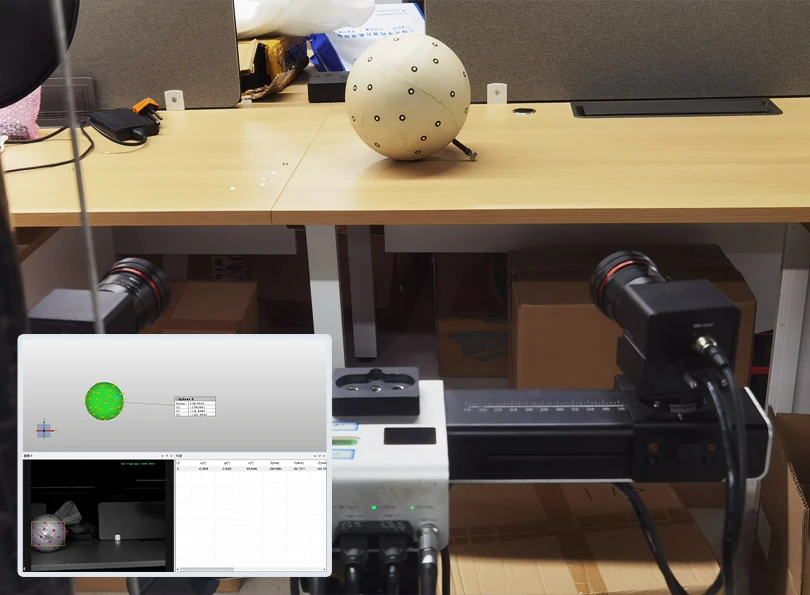

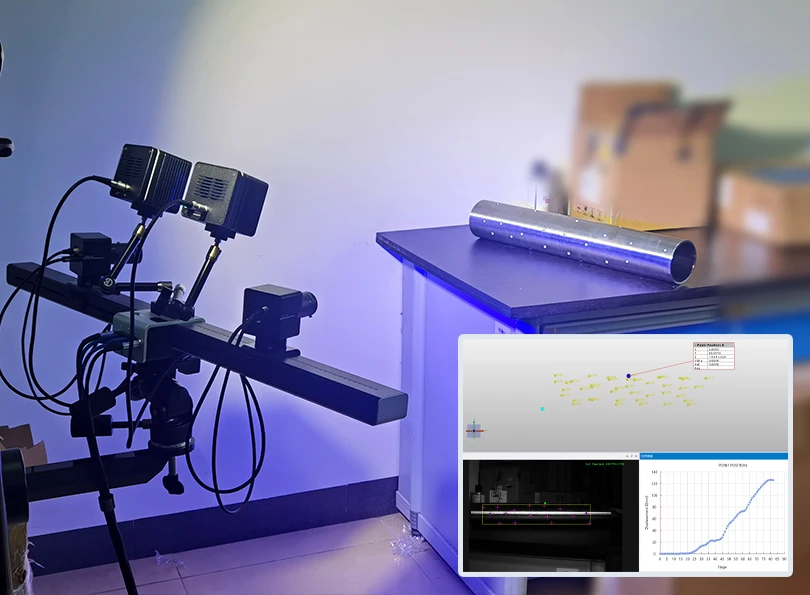

  • +动态测试

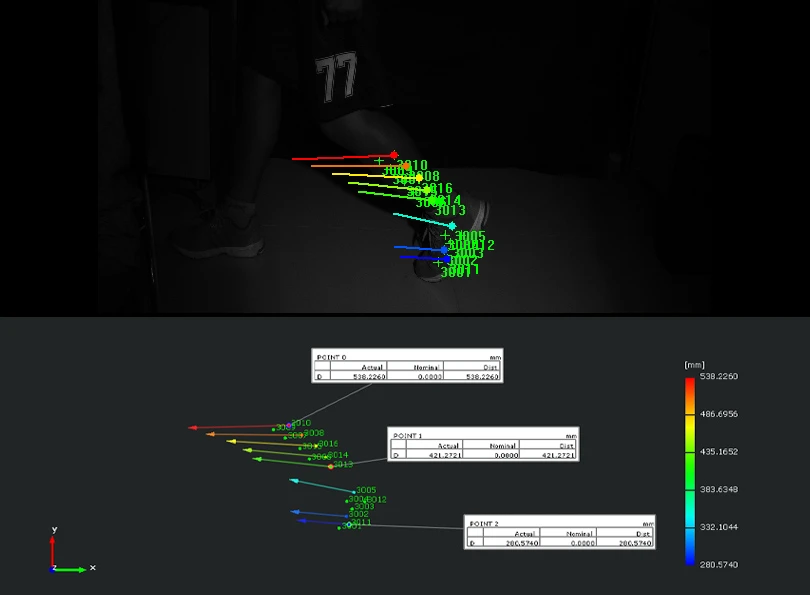

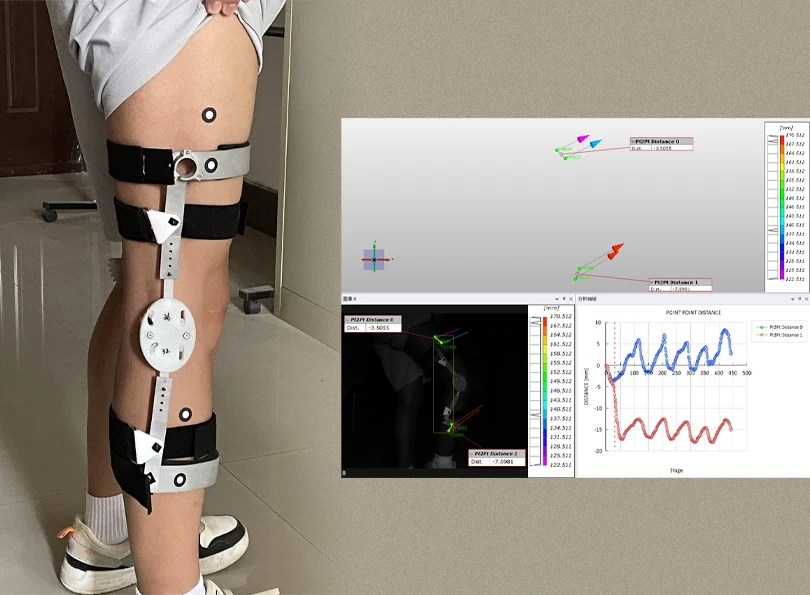

  • +人体运动跟踪

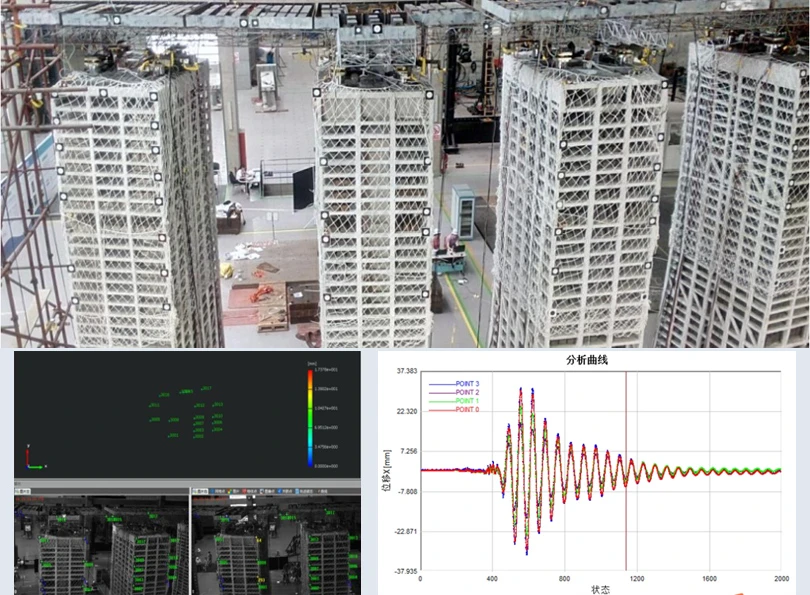

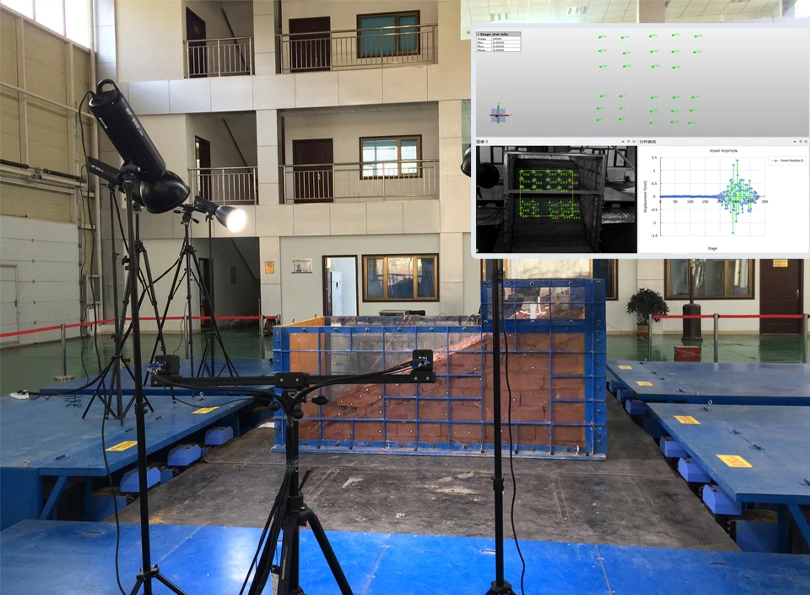

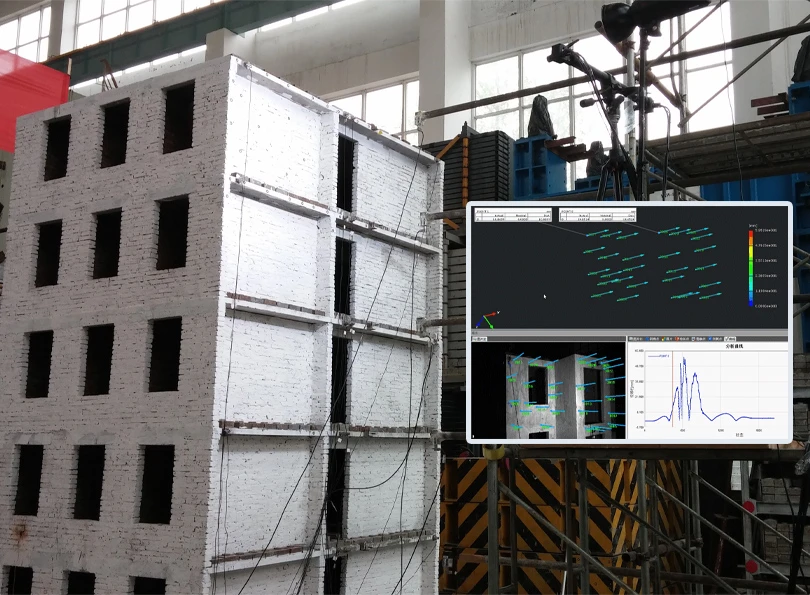

  • +土木工程、模拟地震

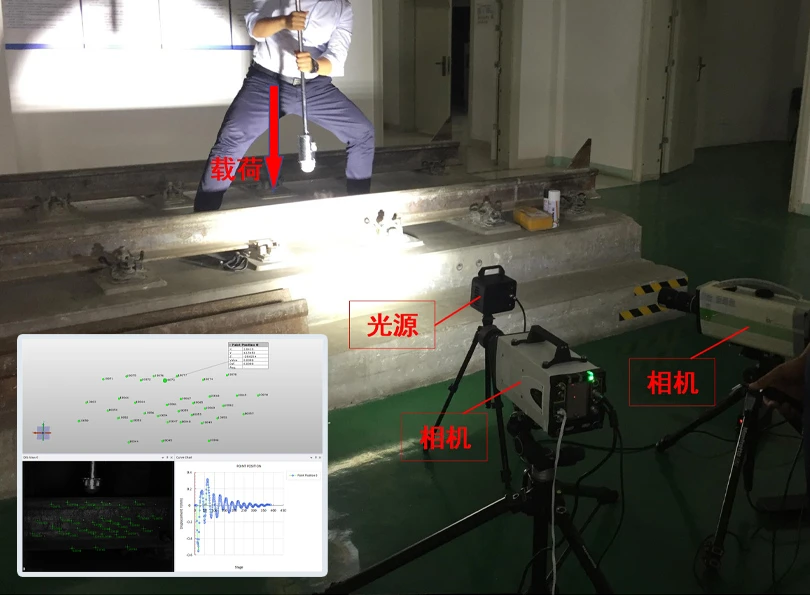

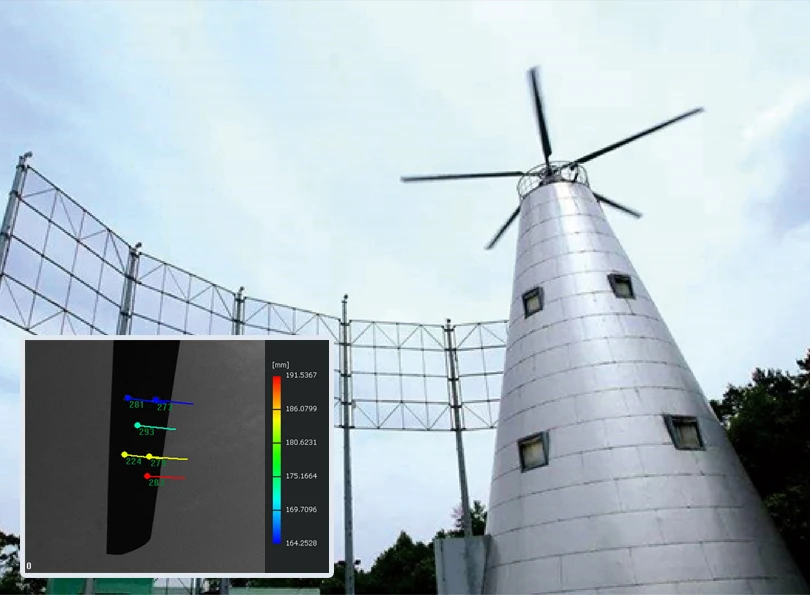

  • +风电叶片、铁轨过车检测、桥梁监测
    • 客户案例
    更多案例 >
