高速3D-DIC技术在轨道振动、位移与变形检测中的应用方案

一、方案概述

高铁、铁路铁轨列车行经曲线弯道时会产生巨大离心动载，钢轨发生横向外移、纵向爬行滑移，弹条、扣件、轨枕长期承受交变载荷，逐步出现松动、塑性变形、疲劳开裂，轻则轨道几何尺寸超限、列车颠簸，重则诱发脱轨安全事故。

传统轨道检测手段存在固有短板：人工巡检无法捕捉列车通行毫秒级瞬态微变形；应变片、加速度计等接触式设备布线繁琐，仅单点采集，极易遗漏应力集中薄弱区；激光多普勒测振仪只能单点测量，全场同步性差，难以同步获取钢轨、扣件、轨枕一体化全域力学数据。

本方案以高速三维数字图像相关（3D-DIC）光学测量技术为核心，采用新拓三维两套专用设备：XTDIC-STROBE三维动态DIC系统、XTDIC-SPARK高速DIC测量系统，分别对应曲线轨道离心滑移模拟加载、钢轨轮轨冲击振动测试典型检测场景。方案以全域三维位移、应变、振动量化数据为核心输出，覆盖轨道构件研发、线路动力学科研、在役线路数字化运维全链条，为轨道结构优化、病害前置预警、有限元仿真校准提供实测数据支撑。

二、行业核心检测需求

1、曲线轨道侧向稳定性验证

量化不同弹条、扣件抗钢轨滑移约束性能，定位螺栓、弹条根部等疲劳失效高发点位，建立钢轨横向位移毫米级安全预警阈值，缩短零部件研发迭代周期，降低产品验证综合成本。

2、轨道动力学减振性能分析

解析轮轨垂向、纵向冲击下钢轨振动衰减规律，量化轨道平顺性指标，指导道床、减振扣件结构迭代优化；实测振动数据可修正模型参数偏差，提升线路曲线超高、道床刚度、减振方案设计精准度。

3、数字化科研与预测性运维

输出标准化全场变形云图、时序位移曲线，捕捉微米级早期微滑移损伤，实现从 “故障抢修” 向 “状态预判、预防性维护”转型。

三、高速DIC测量技术应用优势

新拓三维高速DIC测量系统具备毫秒级瞬态全域捕捉、微米级超高测量精度、无损全场同步测量、复杂工况强适配等应用优势，可完整记录列车过弯、轮轨冲击瞬时形变无数据丢失，依靠0.005像素亚像素追踪精度识别构件微变形，DIC软件自动生成位移云图、时序曲线等标准化数据，设备分场景精准匹配不同试验工况：

（一）设备分场景精准匹配

1、XTDIC-STROBE（曲线离心动载试验）

双目高速相机最高4500fps采集帧率，适配液压分级侧向加载装置，专注钢轨、扣件低频交变侧向载荷下全域滑移、塑性变形量化测量。

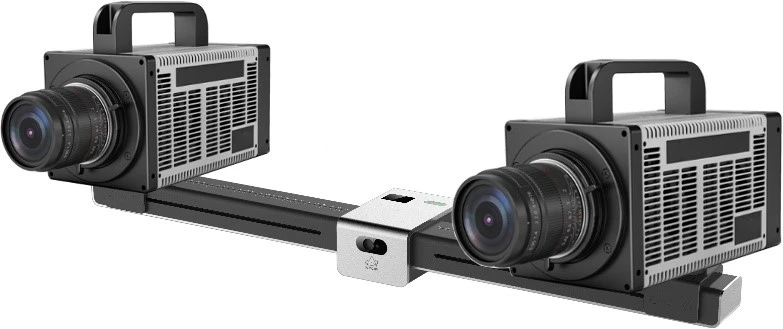

2、XTDIC-SPARK（钢轨高频振动测试）

2048×1536高分辨率双目相机，采用5000fps采集速率，适配轮轨冲击高频振动工况，同步输出钢轨瞬时位移、振动速度、加速度衰减完整数据。

四、轨道振动&变形检测典型应用案例

案例一：曲线轨道离心力模拟加载试验

1、工况简述

采用液压装置分级施加横向推力，等效还原列车过弯递增离心侧向载荷，完整观测钢轨外移、扣件受压形变全过程，监测单元覆盖钢轨轨底、弹条、紧固螺栓整套扣件受力结构。

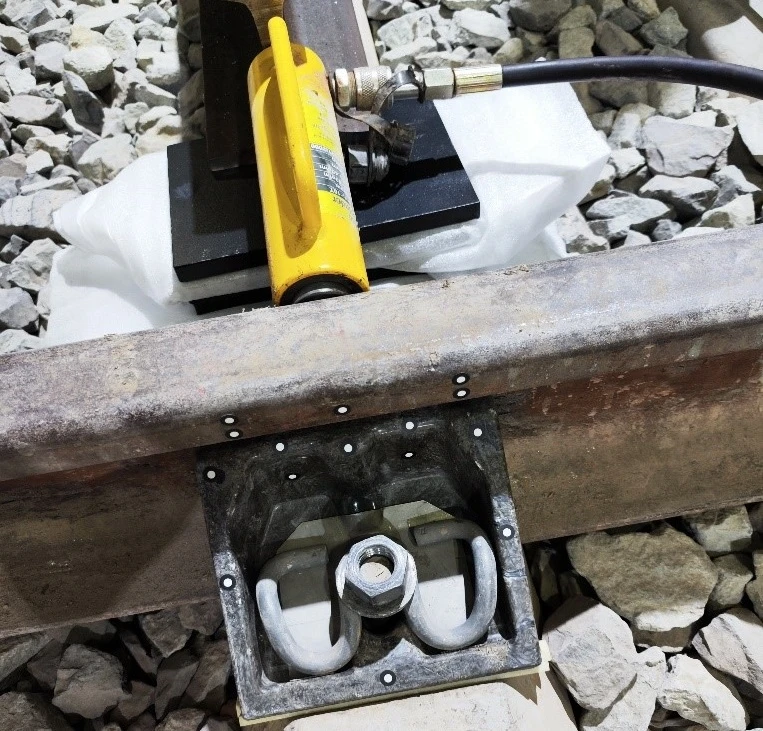

轨道液压加载试验现场&扣件标记区域

2、实测数据与工程价值解读

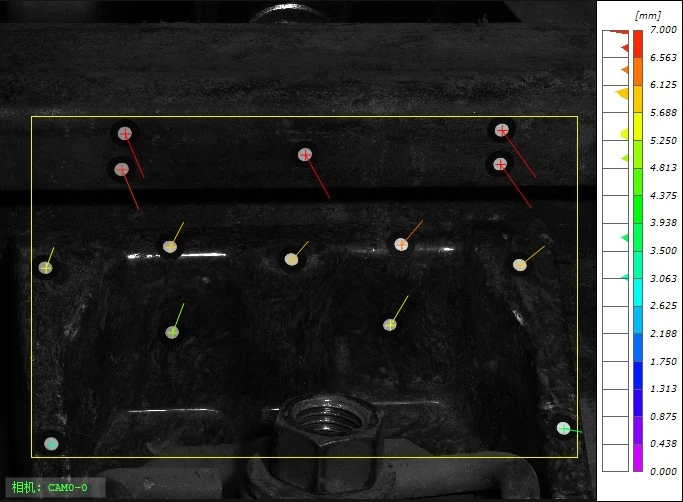

（1）扣件全域位移色彩云图

云图以色阶梯度直观展示全场变形量，红、黄色区域为位移峰值区，集中在弹条钢轨接触面、螺栓根部，可一键锁定应力集中、疲劳开裂高危区域。

工程价值：突破单点传感器局部观测局限，以可视化全域变形结果指导扣件结构改良，如加厚弹条根部、优化螺栓预紧力设计。

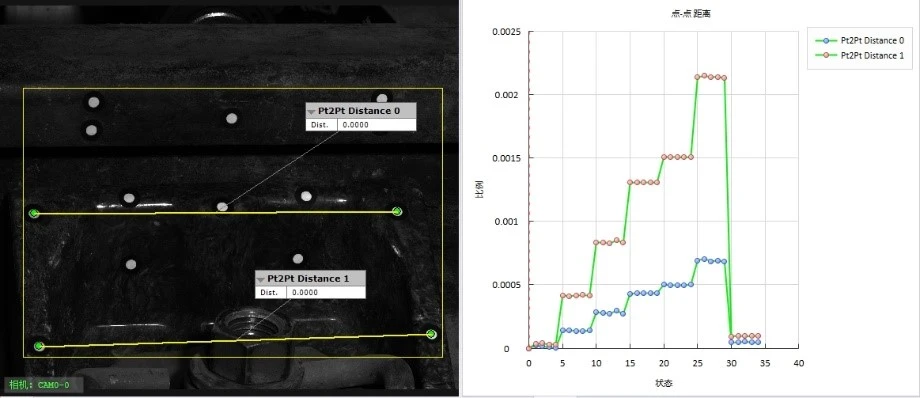

（2）扣件两点相对位移变化曲线

位移随加载等级阶梯上升，卸载后无法完全归零，直观证明扣件产生不可逆塑性滑移；多组曲线横向对比，可快速量化新旧扣件抗滑移性能差异。

工程价值：为新型扣件性能验证、轨道构件选型、行业标准制定提供可量化力学指标。

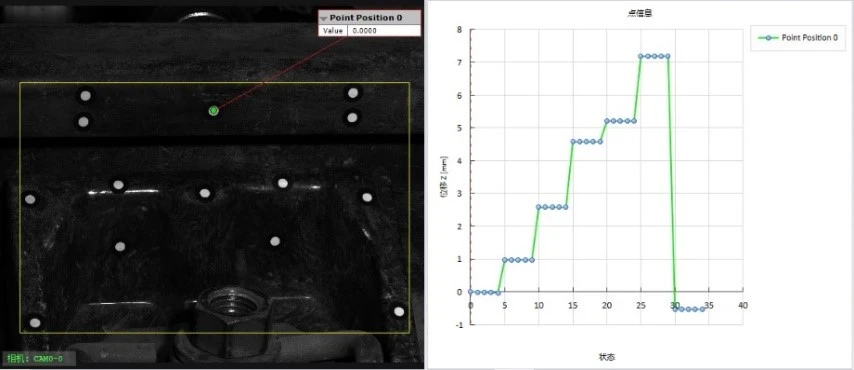

（3）钢轨侧面横向位移曲线

逐级加载下钢轨侧向位移呈阶梯式增长，可精准获取极限滑移数值，结合铁路规范划定毫米级超限预警阈值。

工程价值：曲线线路核心安全判定指标，支撑工务现场巡检数字化标准落地，位移临近阈值时及时开展扣件复紧、道床加固，规避钢轨外移引发晃车、脱轨风险。

3. 案例整体价值

面向扣件研发、曲线线路力学试验场景，实现不同扣件约束性能定量对比，捕捉微米级早期滑移损伤，搭建弯道轨道侧向变形数字化预警体系，同步校准轨道力学仿真模型。

案例二：铁轨动态敲击振动测试试验

1、工况简述

模拟列车轮轨冲击激励，分垂向、纵向两组敲击工况模拟行车振动，测量幅面400mm×300mm，相机5000fps高速采集，完整记录钢轨高频振动衰减全过程。

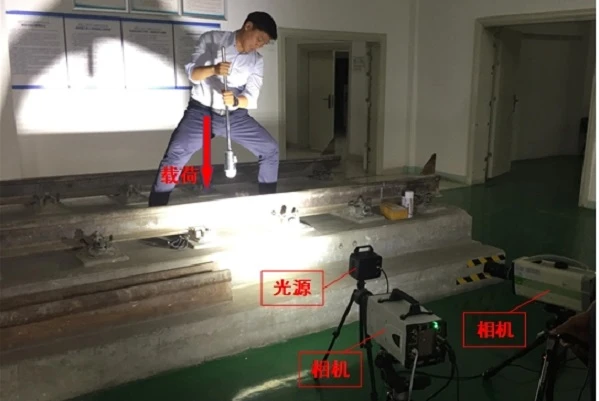

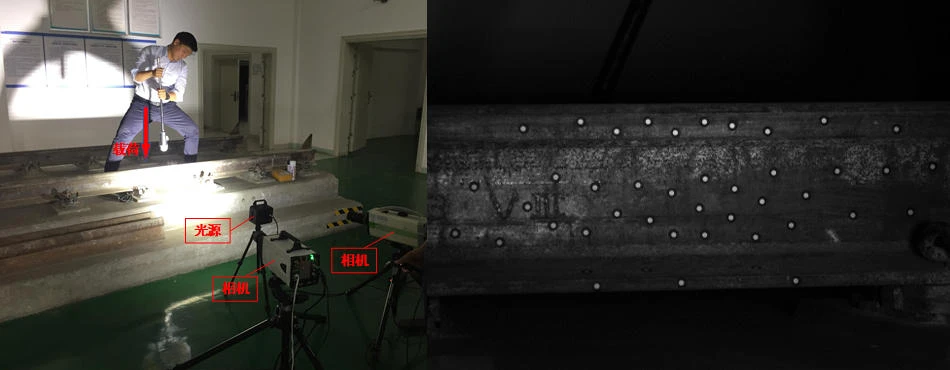

钢轨振动模拟测试现场&被测区域标记点布设

2、实测数据与工程价值解读

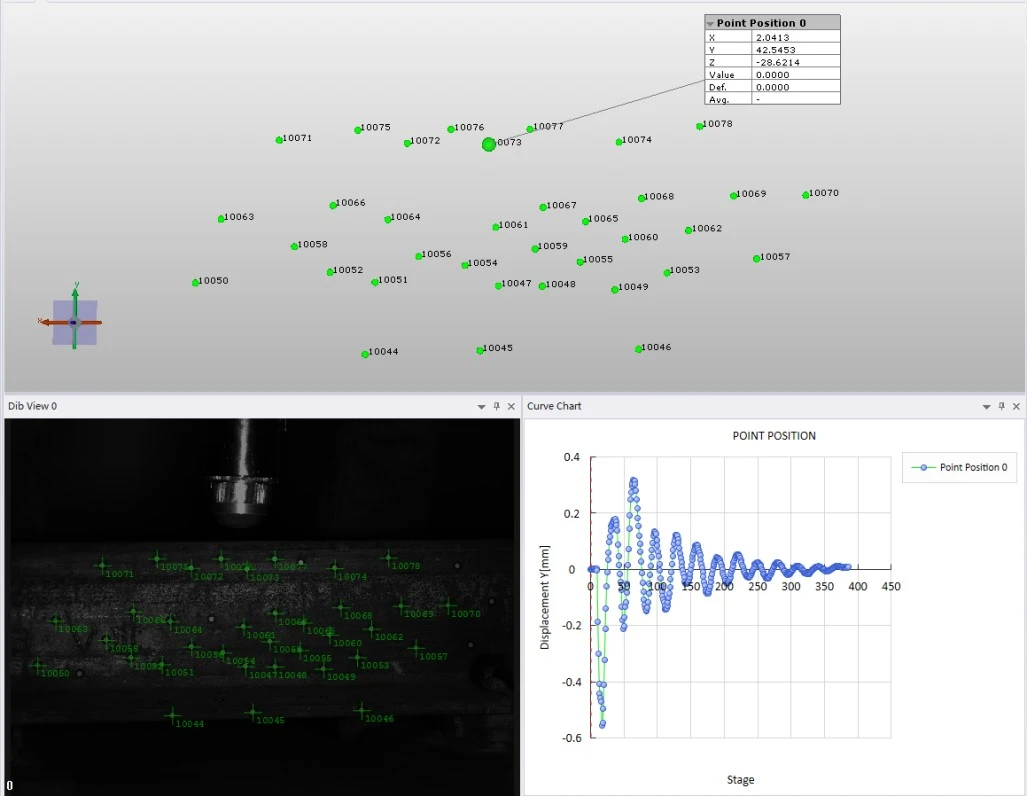

（1）钢轨垂向敲击振动位移曲线

垂向冲击下钢轨最大振动峰值 0.6mm，载荷撤除后振动幅值持续衰减直至归零，曲线完整呈现振动周期、阻尼衰减速率。

工程价值：直观反映轨道垂向刚度与减振能力；若振动衰减缓慢、峰值位移偏大，代表道床弹性、减振垫性能不足，易造成车辆颠簸、沿线噪声超标，为减振构件优化提供数据依据。

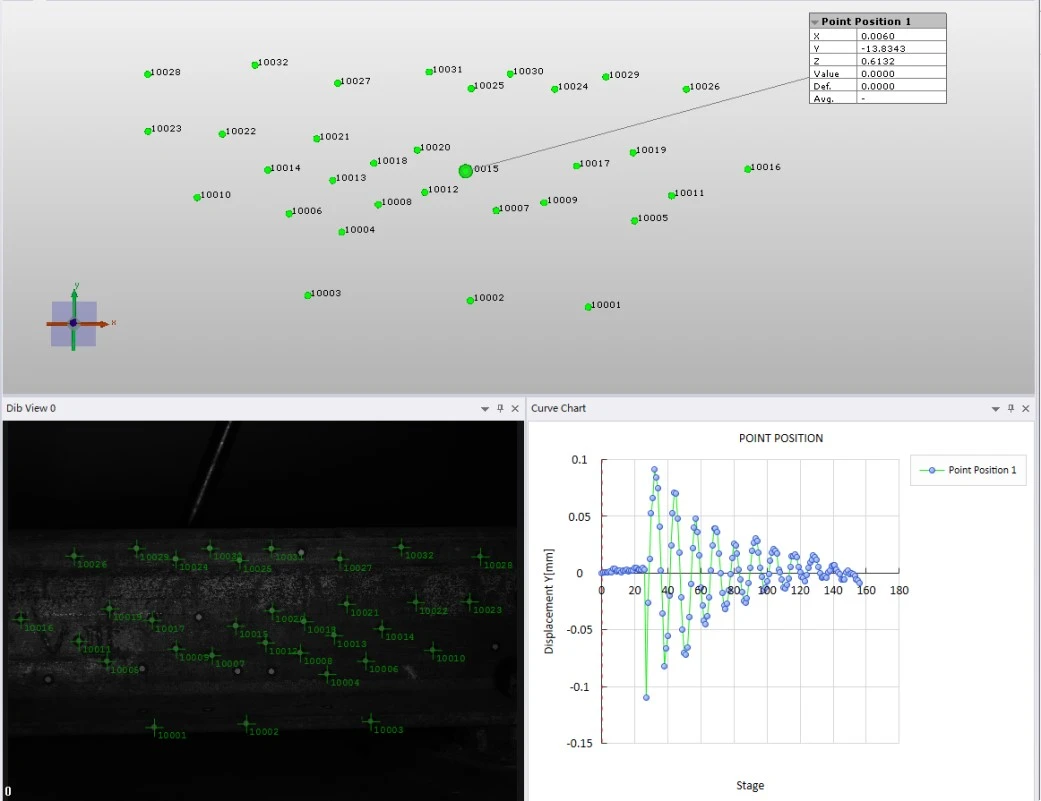

（2）钢轨纵向敲击振动位移曲线

纵向冲击诱发的钢轨耦合振动峰值仅0.1mm，远小于垂向变形，清晰区分轨道多向刚度差异。

工程价值：为曲线轨道防爬行结构、钢轨伸缩调节器设计提供动力学依据；同时对标有限元仿真结果，修正仿真参数偏差，提升线路设计精准度。

3、案例整体价值

高速DIC技术服务轨道减振降噪、动力学基础科研，量化钢轨多向振动、阻尼衰减特性，输出轨道平顺性量化指标，支撑道床、减振扣件迭代研发，降低行车振动与沿线噪声，保障轨道长期稳定服役。

五、方案总结

本方案依托高速DIC光学测量技术，覆盖曲线轨道侧向滑移、钢轨轮轨冲击振动两大核心试验场景，输出全场云图、时序曲线的实测数据，将动态变形、振动数值转化为可落地的轨道优化、安全管控依据。

高速三维DIC技术方案跳出传统检测手段的局限，为高铁、普速铁路、城市轨道交通提供一套全新数字化DIC位移变形/振动测量解决方案，用全域、精准、动态的实测数据筑牢轨道运行稳定性根基，持续赋能轨道交通线路安全、高效、低碳运营。
