基于数字图像相关DIC技术的土木结构地震模拟与振动特性研究

地震荷载作用下工程结构的动力响应、损伤演化与失效机理，是土木工程抗震防灾领域的核心研究课题。依托振动台开展缩尺模型地震模拟试验，能够真实复现不同地震动工况，直观揭示建筑构件、岩土边坡在动荷载下的变形、开裂与失稳全过程，为抗震构造优化、隔减震装置研发、建筑防灾理论体系完善提供关键实测依据，兼具重要理论研究价值与工程落地指导意义。

传统方案仅能采集局部离散点位数据，存在观测范围局限、附加荷载干扰试件、无法捕捉非均匀形变等短板，难以完整观测微裂缝萌生、应变集中、局部大变形等精细化损伤演化行为。数字图像相关法（DIC）技术，凭借全域无死角观测、零试件附加荷载、微米级高精度动态采集、三维数据同步输出等核心优势，现已成为土木实验室地震模拟、结构振动特性科研的主流测试方案。

一、DIC技术在地震模拟试验中的适配优势

振动台缩尺模型试验是解析土木工程抗震机理的标准化试验手段：通过输入不同频谱、加速度幅值、持续时长的人工地震波，复现真实地震激励，量化评判建筑、边坡模型的动力响应规律与抗震极限承载能力，明确各类结构典型失稳破坏模式。

地震模拟振动试验对测量系统提出严苛动态测试要求：

1、地震激励属于瞬态高频循环荷载，结构会同步产生三维空间振动、塑性大变形与渐进式微损伤，测量设备需全程同步采集全域、全时程连续变形数据；

2、试验模型尺度跨度极大，涵盖小型构件试样至数米级大型边坡、多层框架整体结构，要求测量系统可灵活调整视场适配多尺度模型；

3、科研分析需输出层间位移角、坡面峰值位移、截面全场应变、震后残余永久变形、裂缝扩展路径等多维度量化数据，支撑振型识别、失稳机理剖析、有限元仿真模型校准等研究工作。

针对全域同步观测、无干扰动态采集、多尺度场景兼容、高低频变形同步记录等行业试验痛点，新拓三维XTDIC三维全场应变测量系统可根据不同试验工况，差异化搭配高速工业相机、匹配适配镜头灵活调整观测视场，完整覆盖低频准静态加载到高频振动冲击全场景测试需求，完美适配各类缩尺模型振动台地震模拟试验。

二、DIC技术在振动模拟试验中的应用

振动台试验核心观测指标包含层间位移角、坡面峰值位移、截面全场应变、结构加速度时程曲线、震后残余永久变形、裂纹扩展长度与宽度等。

XTDIC三维全场应变测量系统，采用完全非接触式采集方式，连续捕捉地震加载全过程试件表面三维全场位移、应变时空分布数据，完整记录结构从初始弹性变形、局部损伤累积至整体失稳破坏的全周期力学演化行为，直观量化结构各区域变形差异，为抗震机理分析提供完整数据支撑。

三、振动模拟典型应用案例

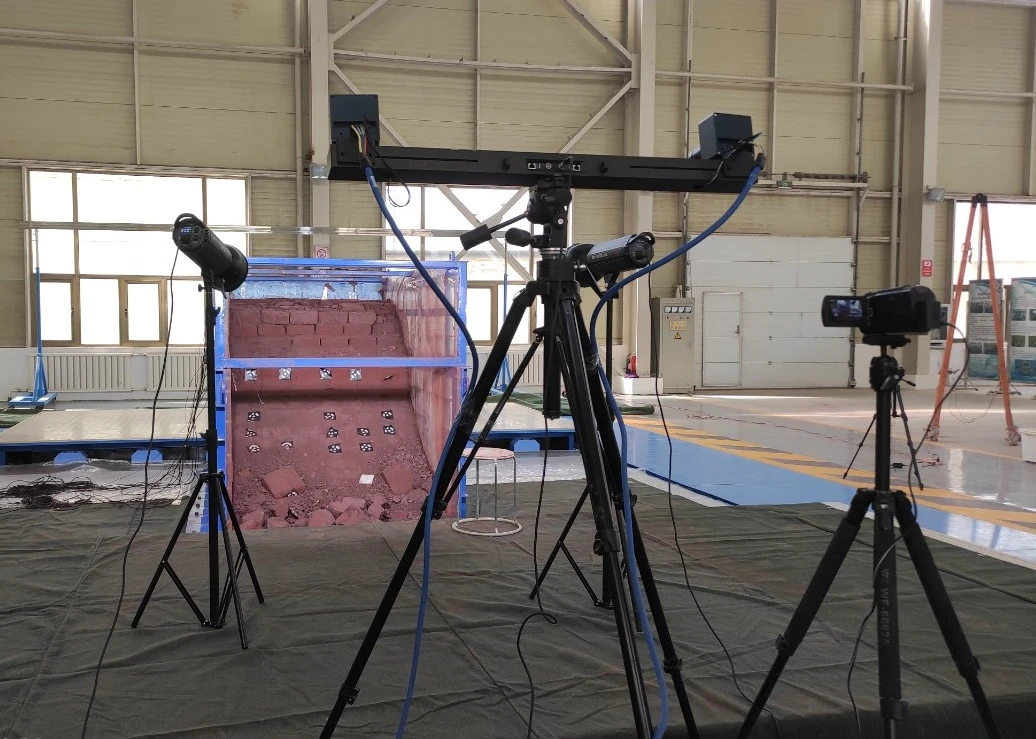

案例一：花岗岩山体缩尺模型地震崩塌演化分析

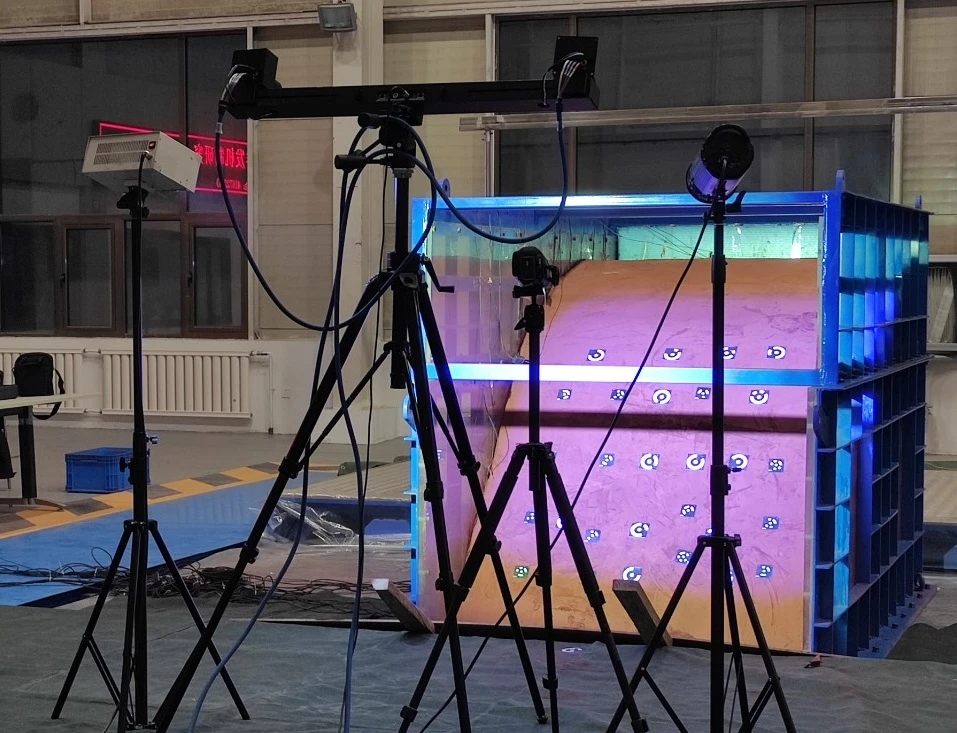

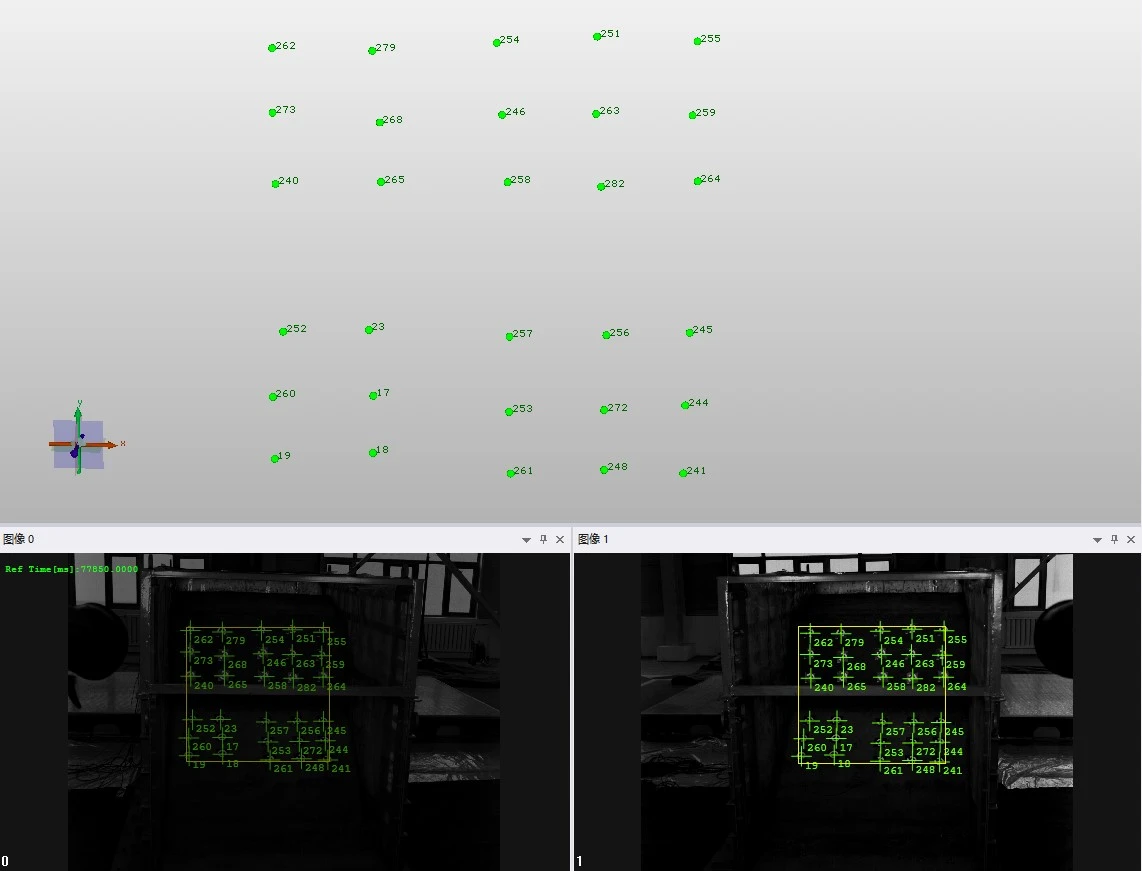

甘肃地震局×长安大学联合地质抗震科研团队采用XTDIC三维全场应变测量系统开展山体地震模拟试验，在花岗岩山体模型布设编码点，搭配高速相机全程追踪地震激励下岩体点位位移变化，完整采集坡面全域三维变形数据。

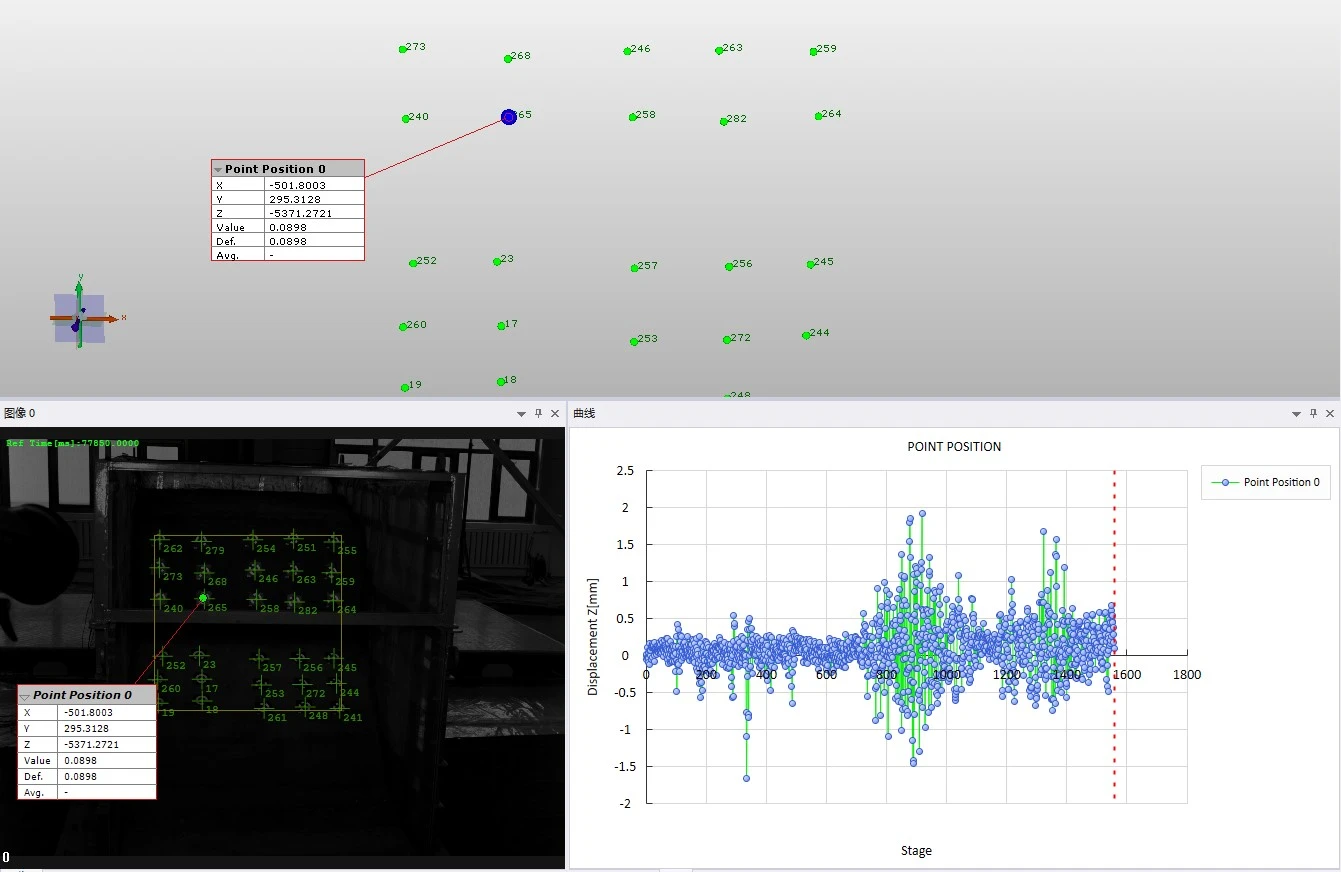

试验依托DIC非接触全域测量能力，得到岩体各测点位移时程曲线与全场位移云图，精准判定山体滑移、崩塌临界地震荷载，量化揭示强震下花岗岩山体失稳演化规律，为山区地震滑坡灾害预警提供实测数据支撑。

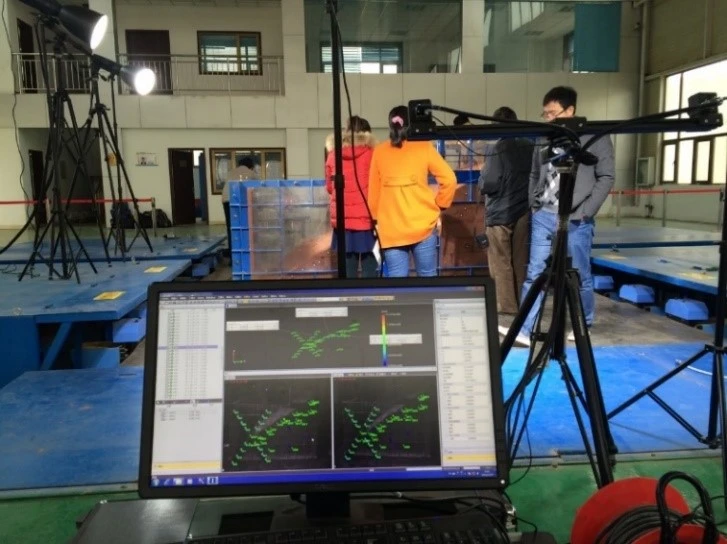

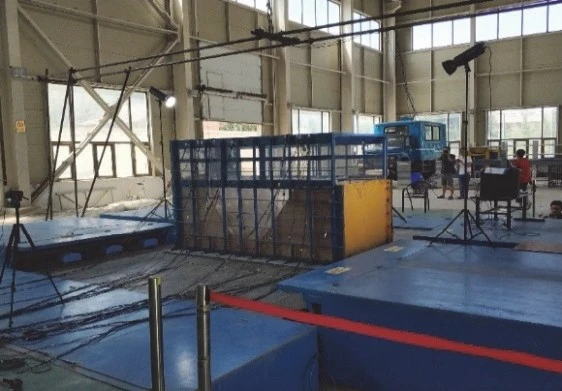

2、含裂隙黄土斜坡动力响应对比试验

兰州理工大学科研团队搭建完整、含裂隙两组黄土斜坡对照模型，通过振动台分级施加水平、垂直双向地震荷载，借助 XTDIC三维应变测量系统无接触采集斜坡表面全时段变形信息。

通过对比两组斜坡峰值位移三维云图，研究团队量化得出裂隙会显著加剧地震作用下坡面变形，清晰探明裂隙尖端应变集中与扩展规律，为黄土区域边坡抗震加固设计提供量化试验依据。

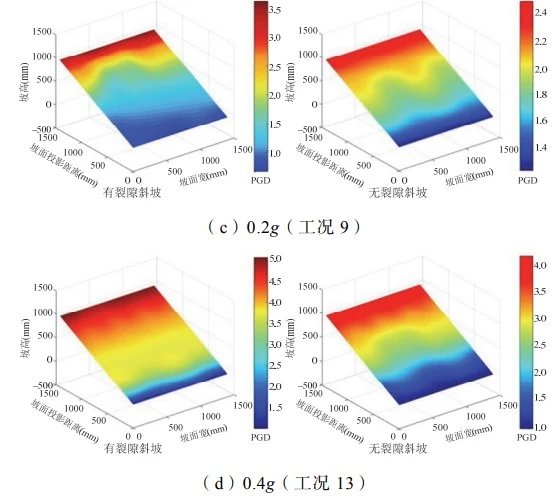

水平荷载作用下坡面峰值位移分布图

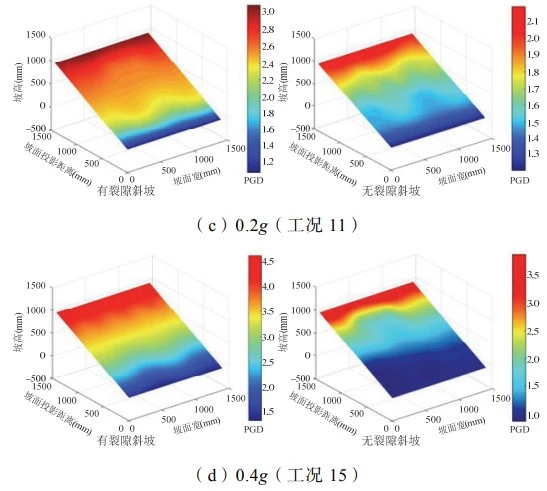

垂直荷载作用下坡面峰值位移分布图

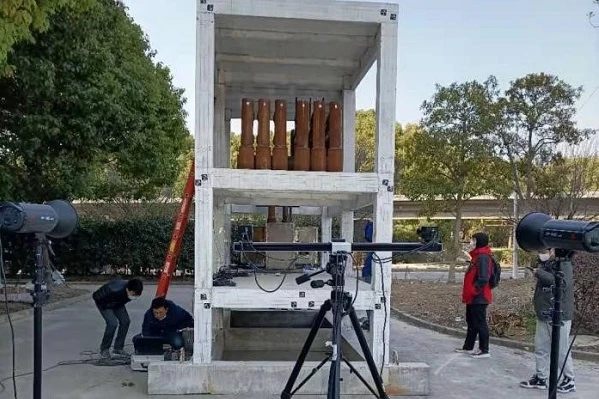

3、多层建筑缩尺模型模拟地震振动测试

同济大学研究团队搭建多层框架缩尺模型，利用XTDIC三维应变测量系统全覆盖拍摄框架梁柱、节点区域，模拟不同强度地震振动加载，同步采集建筑结构全域三维位移数据。

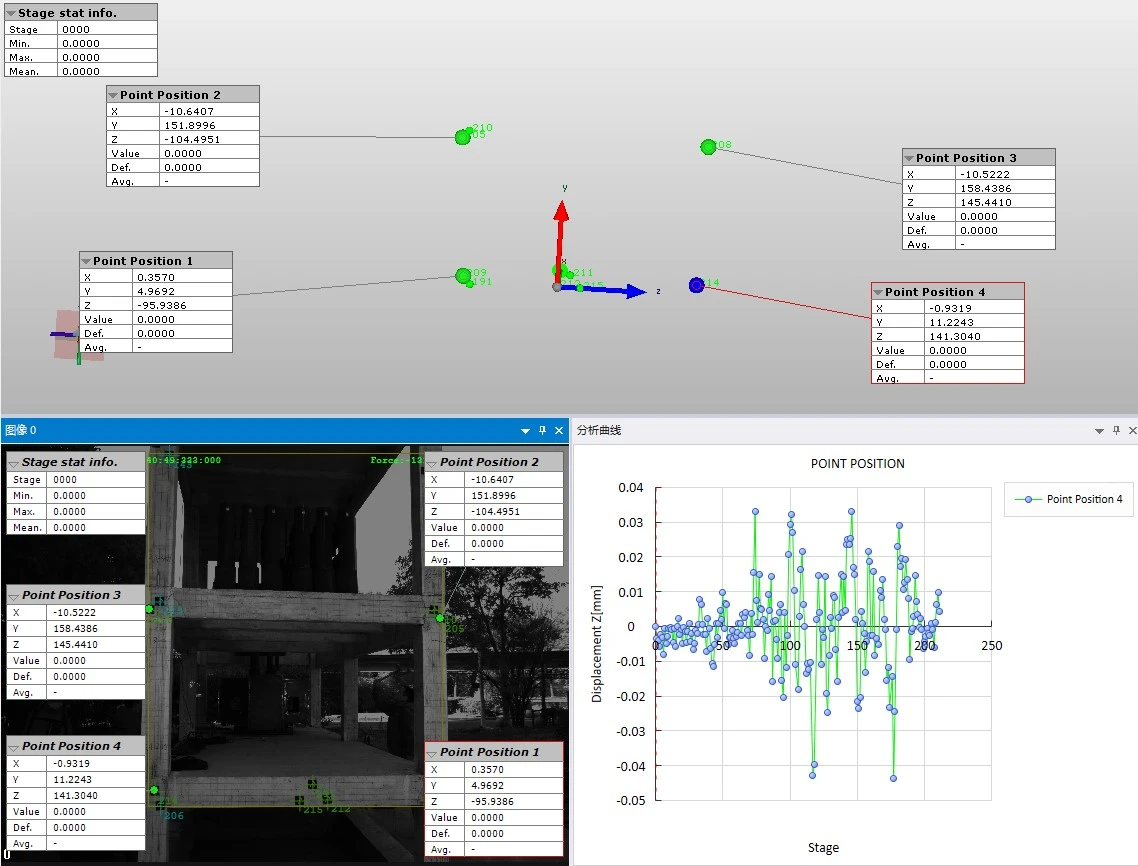

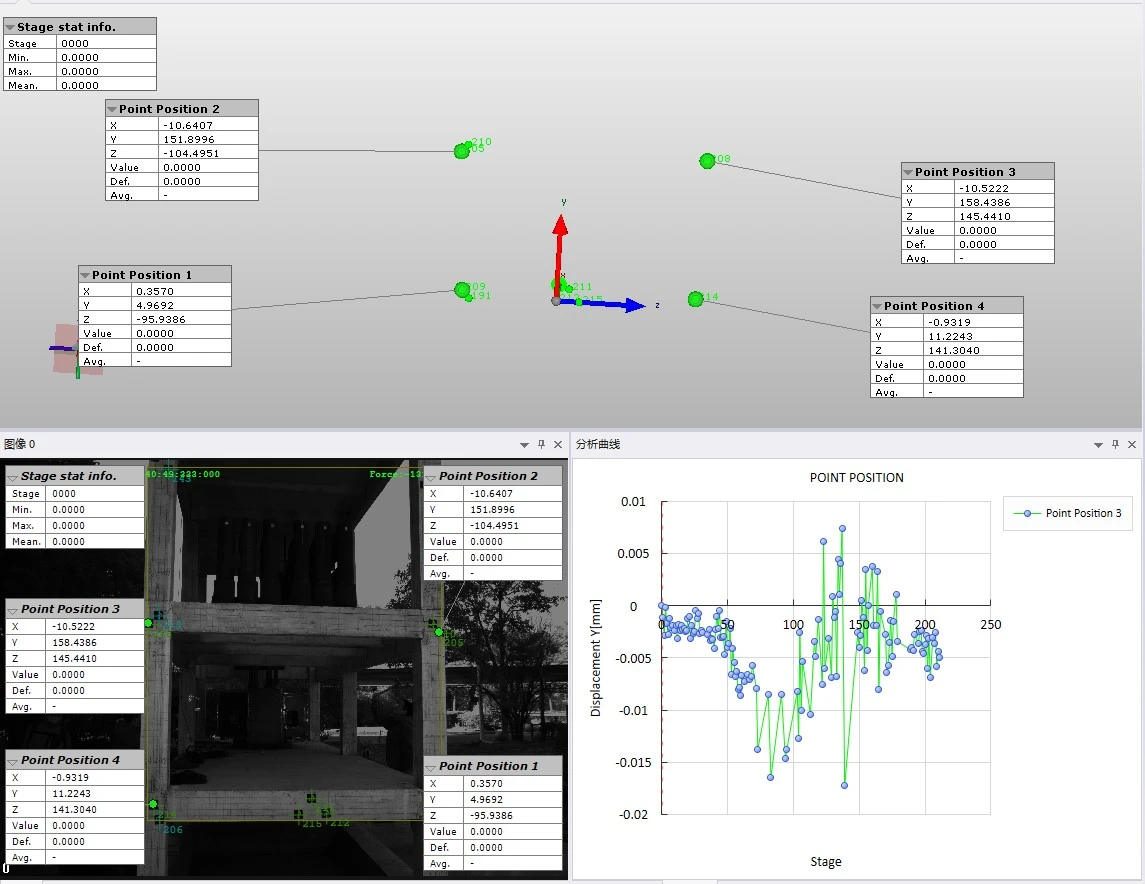

基于DIC技术输出的层间位移云图与关键测点振动曲线，团队精准定位地震下结构应变集中、位移超限危险部位，完整还原建筑从弹性变形到局部损伤的全过程，实测数据可直接校准有限元仿真模型。

4、钢筋混凝土抗震墙体变形与裂纹损伤分析

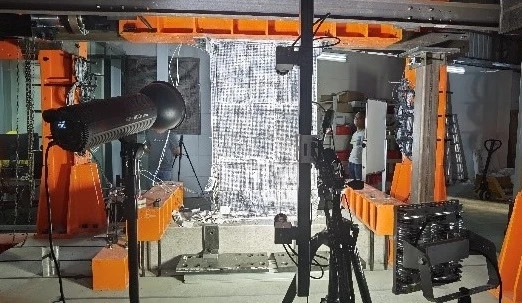

某高校结构工程团队针对混凝土剪力墙开展地震往复加载试验，试件表面制作散斑场，采用XTDIC三维应变测量系统连续记录加载全过程墙面全场应变数据。

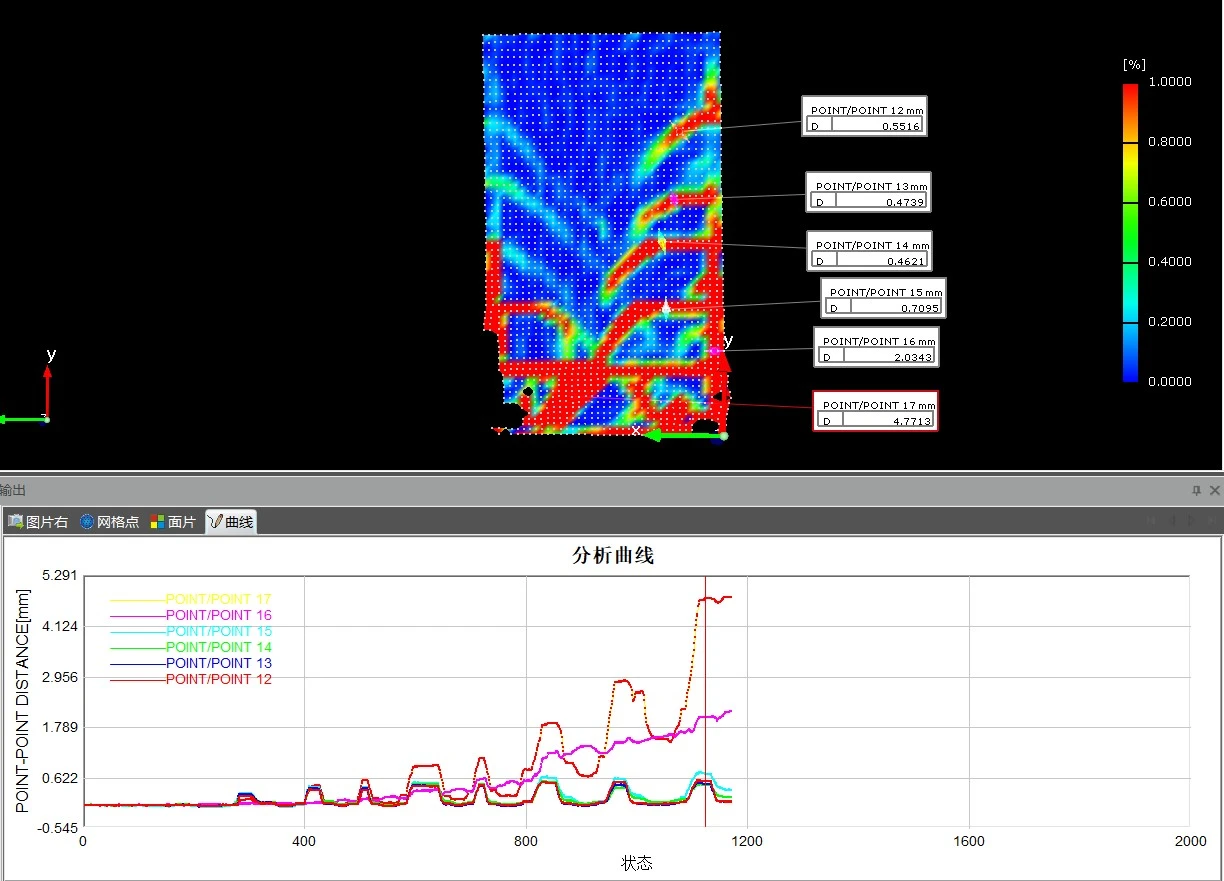

依托DIC技术高密度应变场可视化能力，试验完整捕捉微裂纹萌生、扩展、贯通全过程，自动测算不同加载阶段裂纹宽度，建立墙体应变数值、裂纹发育程度与震损等级的对应关系，优化混凝土抗震墙体设计方案。

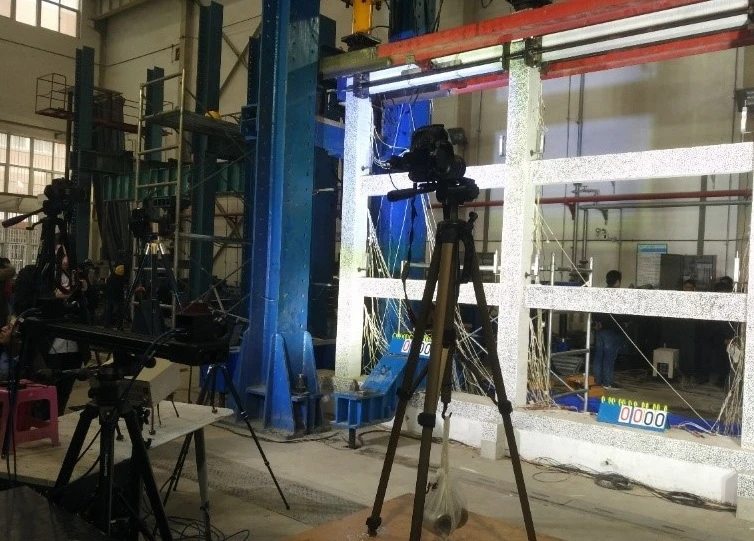

5、六层钢筋混凝土框架强震倒塌全过程变形测量

某高校科研团队搭建6层3跨钢筋混凝土框架缩尺模型，搭配多套XTDIC三维应变测量单元分区域覆盖框架结构，逐级输入递增地震波，复现结构从完好到倒塌全阶段工况。

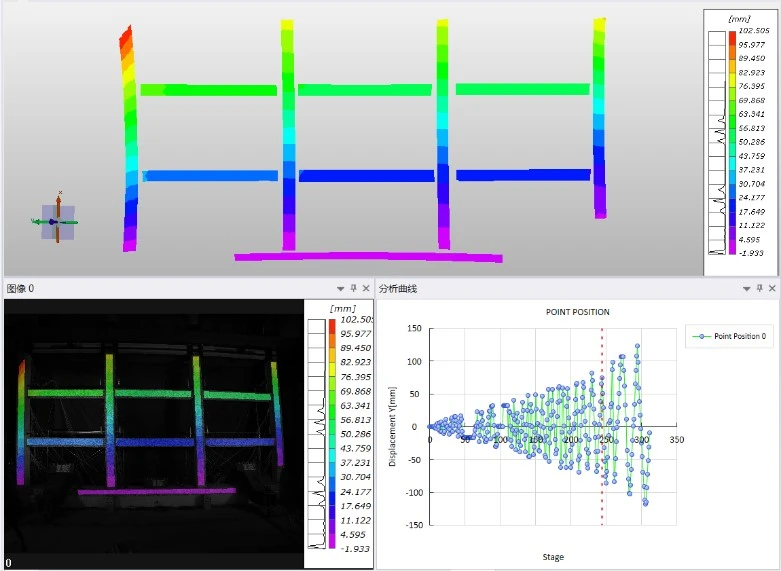

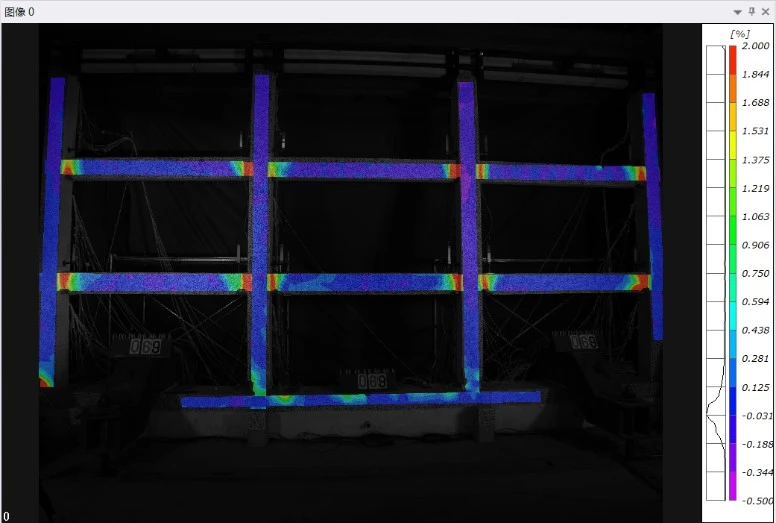

DIC测量系统输出不同加载阶段位移、应变彩色云图，追踪梁柱裂缝发育与混凝土剥落全过程，提取测点位移时程数据梳理框架完整倒塌失效路径，支撑“大震不倒” 相关抗震理论研究。

四、DIC技术在土木工程振动研究中的独特价值

1、微米级捕捉早期微小损伤

XTDIC-DIC测量系统可实时追踪混凝土、岩土试件表面微米级微裂缝萌生与缓慢扩展，可在宏观破坏出现前识别钢筋锈胀、荷载应力集中诱发的表层细微裂纹，为工程结构早期损伤预警、预防性加固提供关键前置数据。

2、三维动态响应全域完整复现

系统同步输出全场位移与主应变数据，在多层框架、边坡振动台试验中，可精准定位地震下层间位移超限、坡面滑移危险区域，形成覆盖试件全表面的连续变形数据集，可直接用于建筑、边坡数字孪生模型的参数校准，大幅提升仿真模型真实度。

3、裂纹演化全过程动态可视化观测

依托高密度全场应变场数据，通过云图梯度突变精准识别裂纹起点与扩展路径，动态量化裂纹长度、宽度、扩张速率随地震荷载的变化规律，实现损伤演化过程可视化，解决传统测试手段无法连续追踪裂缝发育的痛点。

4、结构修复/加固效果量化验证

针对加固、修复后的构件与结构开展对比振动试验，XTDIC三维应变测量系统可实时监测加固前后结构应变重分布规律，通过变形幅值、应变集中范围、残余变形三组量化指标，直观、定量验证加固方案对荷载传递路径、抗震承载能力的优化提升效果，为加固工艺迭代提供数据依据。

结语

数字图像相关（DIC）技术具备非接触无干扰、全域连续测量、三维同步采集、高精度动态捕捉四大核心特性，完美适配土木工程各类结构地震模拟、振动响应试验的严苛测试需求，可为抗震科研提供连续、完整、可量化的全场变形与应变实测数据。

新拓三维 XTDIC三维全场应变测量系统已在山区边坡抗震试验、多层建筑框架振动模拟、混凝土墙体力学加载、钢筋混凝土框架倒塌全过程测试等多类土木科研场景稳定落地应用，能够持续输出高精度、高可信度全域力学数据，为工程结构抗震机理分析、建筑抗震构造优化、地质滑坡灾害防控设计提供坚实的试验技术支撑。
