三维摄影测量+蓝光3D扫描技术：大型锻铸件3D尺寸检测应用方案

一、方案背景与行业痛点

大型锻铸件广泛应用于风电装备、重型工程机械、轨道交通、船舶、能源管道、汽车传动系统等领域，典型工件包含大型阀体锻件、风电轮毂、重型转向支架、大型管材铸件等，普遍具备尺寸大、重量重、曲面复杂、内腔/深孔多、铸造/锻造易变形特征，毛坯余量、形位公差、整体变形、孔位精度是核心检测指标。

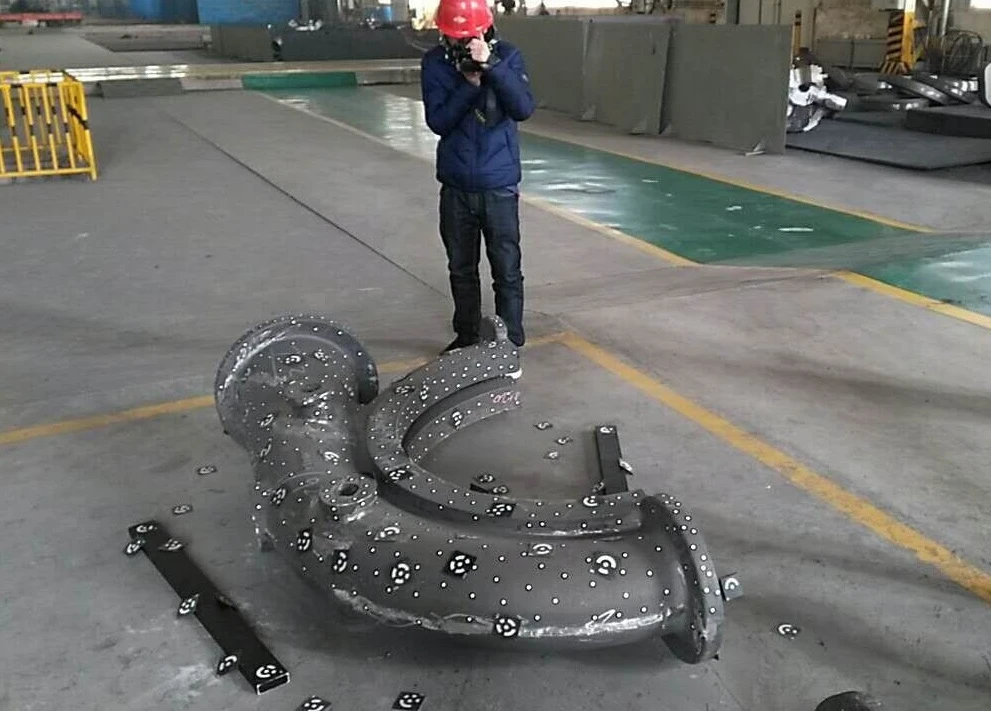

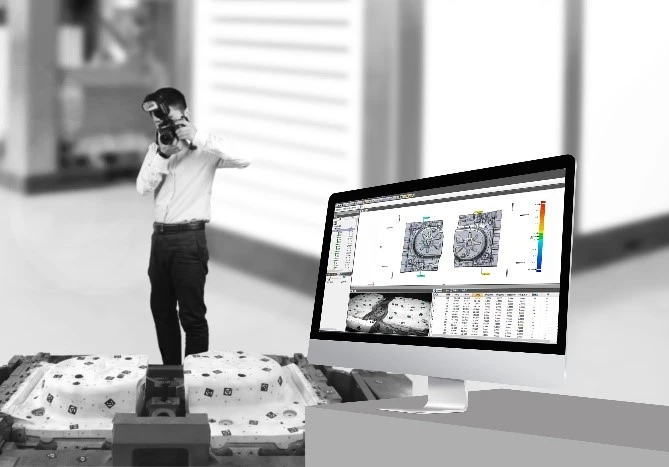

大型阀体锻件三维摄影测量

传统检测模式存在检测效率低、复杂结构测量盲区、精度稳定性差等核心痛点：

1、测量不全、大件精度失控

传统接触式测量仅能单点抽检，曲面、深腔存在测量盲区，无法量化整体变形；手持激光扫描大件分段扫描拼接误差累积严重，全局尺寸精度无法保障。

2、检测效率低，转运成本高

三坐标需恒温实验室，重型工件吊装转运耗时；单台大件检测动辄数小时至1天，手持激光反复校准，严重拖慢产线质检节奏。

3、环境与人为干扰大

车间反光、粉尘、工件余热干扰激光扫描稳定性；人工打点读数引入偏差，批量检测一致性差，误判报废风险高。

4、数据无闭环，难支撑工艺优化

仅零散纸质数值记录，无全域三维偏差数据，无法量化锻铸变形规律，难以反向优化模具、成型工艺，也无法对接数字化质量系统。

二、三维摄影测量+蓝光3D扫描方案优势

（一）双技术协同工作原理

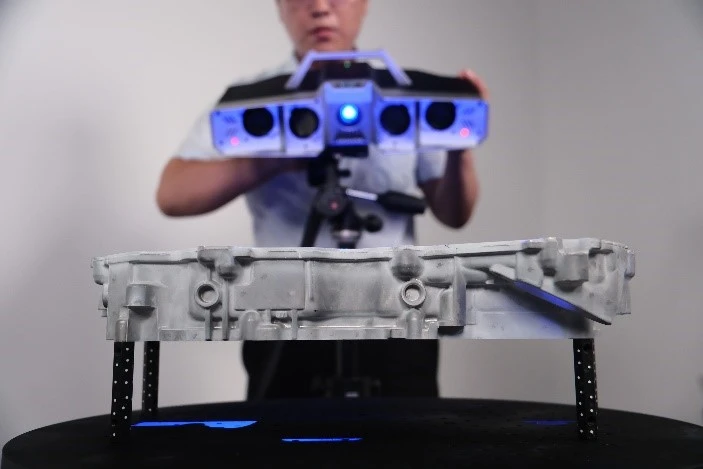

方案采用三维光学摄影测量+计量级蓝光三维扫描仪组合体系，实现“全局坐标校准+局部高精度面扫描”分级测量：先通过编码点摄影测量统一工件全局坐标系，消除大件分段拼接漂移；再以蓝光光栅3D扫描采集高密度细节点云，兼顾大跨度整体精度与复杂曲面微观特征精度。

（二）组合方案核心优势

三维摄影测量技术+计量级蓝光三维扫描仪组合，可直接在铸造锻压车间现场作业，无需转运数十吨重型工件。摄影测量锁定全局基准，彻底解决单一激光/蓝光设备分段扫描的累积误差问题，全局尺寸精度稳定可控；蓝光抗反光、抗杂光能力优于激光扫描，深腔、毛坯氧化面、细小筋板、小孔均可完整采集，实现工件100% 全尺寸覆盖。

完整三维偏差数据可直观呈现全域变形与余量分布，检测报告标准化归档，既能满足出厂质检，又能为模具补偿、锻造工艺优化提供量化数据，一套设备兼容毛坯、机加成品、模具校验多类检测场景。

三、典型锻铸工件实测案例

案例1：大型阀体锻件（能源管道重载弯管）

工件概况

工件尺寸大、多法兰、内腔流道复杂，铸造冷却易整体扭曲变形，需检测毛坯加工余量、法兰平面度、法兰孔位置度、流道曲面偏差。

检测结果分析

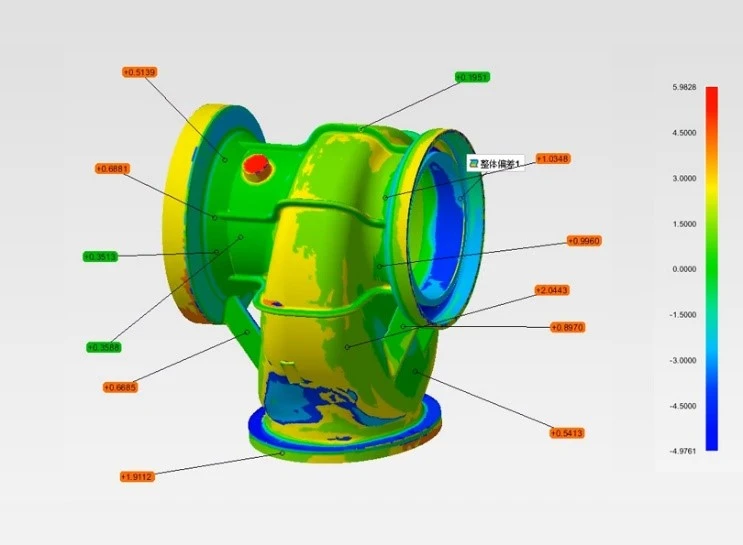

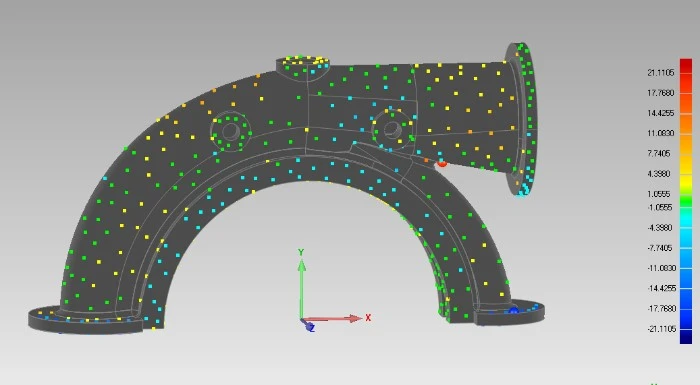

采用三维摄影测量技术，直观量化检测全域变形，分析阀体中部内侧、外侧法兰、法兰孔局部位置度超差；依据全域变形数据，调整模具收缩量与冷却工艺，大幅降低毛坯余量报废率。

案例2：重型工程机械转向支架锻件

工件概况

锻钢三角支架，多安装孔、加强筋，锻造过程易出现局部增厚/减薄、孔位偏移，影响整机装配精度。

检测结果分析

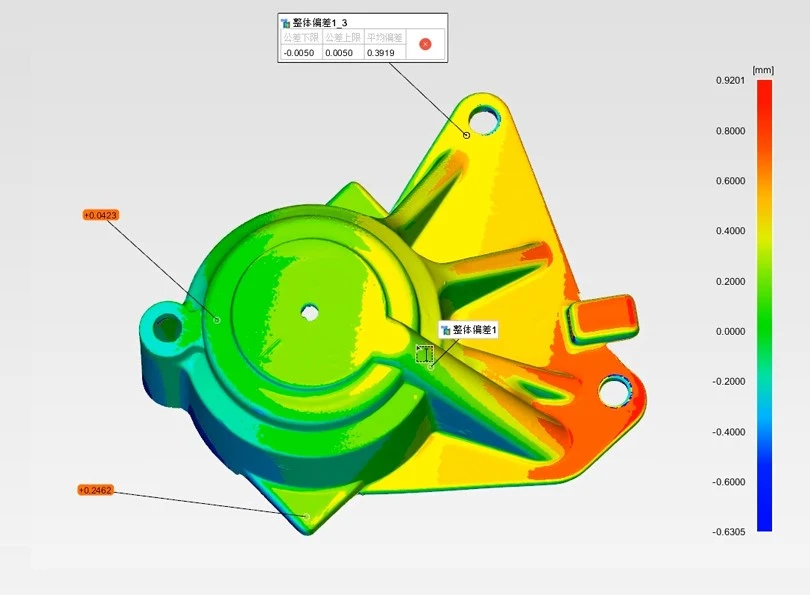

采用计量级蓝光三维扫描仪采集细节数据，转向支架整体平均偏差0.3919mm，大部分区域尺寸合格；外侧筋板最大正偏差+0.9201mm，底部支撑位负偏差-0.6305mm，批量数据可用于优化锻模预锻补偿量。

案例3：汽车变速箱壳体精密铸件

工件概况

铝合金压铸壳体，密布轴承孔、安装筋、密封平面，公差要求±0.03~±0.1mm，传统三坐标仅能抽检关键孔，无法评估壳体整体翘曲变形。

检测结果分析

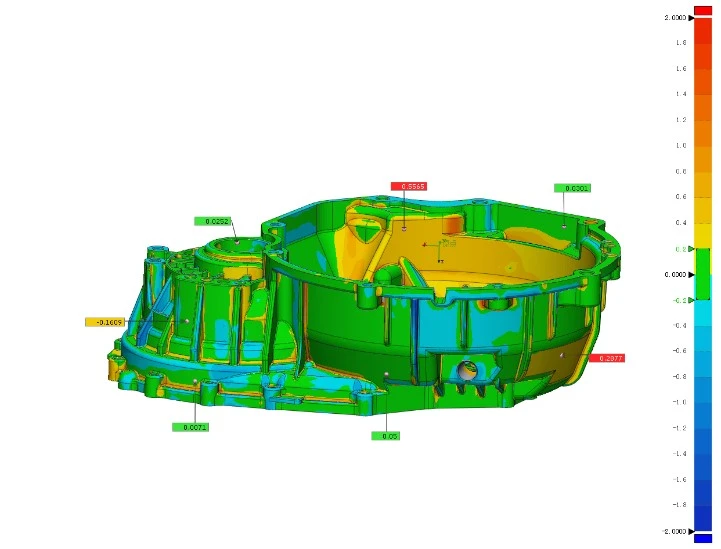

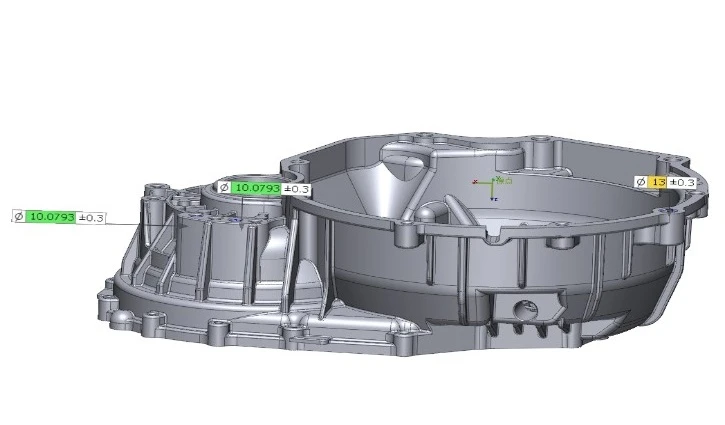

采用蓝光3D扫描技术完成全尺寸3D检测，壳体侧边凸台最大翘曲+0.2377mm，关键轴承孔尺寸实测合格，批量检测可快速识别模具磨损带来的孔径漂移。

四、方案适用行业与拓展场景

能源装备：风电轮毂、大型管道阀体、汽轮机缸体锻铸件毛坯与成品检测；

工程机械：挖掘机结构件、液压阀体、重型转向支架、车架锻件；

汽车制造：变速箱壳体、发动机缸体、轮毂锻件、底盘大型结构件；

轨道交通/船舶：车体铸件、船用阀体、大型传动锻件；

模具工艺优化：锻铸模具磨损扫描、模具型面补偿逆向设计、新品铸件研发验证。

五、方案总结

三维摄影测量+计量级蓝光三维扫描仪组合检测方案，针对性解决大型锻铸件尺寸大、结构复杂、现场检测难、全尺寸测量缺失、精度效率矛盾等行业痛点，通过“全局摄影校准+蓝光细节扫描”双技术协同，实现车间现场非接触、高精度、全覆盖三维尺寸检测。

依托彩色偏差色谱图可视化分析、自动化公差提取与数字化数据闭环，既能满足成品出厂质量管控，又能为铸造、锻造、模具工艺迭代提供量化数据支撑，是大型锻铸件制造企业实现质检数字化升级的落地应用方案。
