汽车精密锻铸件3D扫描检测解决方案

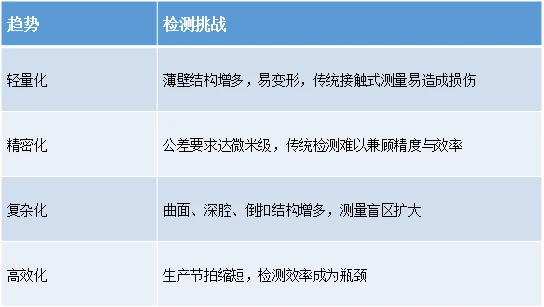

汽车精密锻铸件作为汽车动力系统、传动系统及行走系统的核心零部件，其尺寸精度直接影响整车的性能、安全性与可靠性。随着汽车轻量化、精密化趋势的推进，变速箱壳体、轮毂轴承、发动机缸体等锻铸件的结构日趋复杂，对检测技术提出了更高要求。

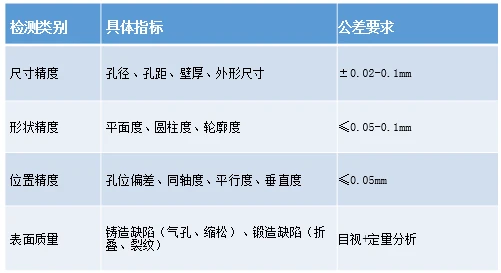

一、典型检测需求

二、传统检测方法的局限性

三坐标（CMM）：接触式测量效率低、覆盖率不足（<30%），难以捕捉复杂曲面变形。

专用检具：成本高、周期长，柔性差，无法适应多品种小批量生产。

投影仪/影像仪：仅适用于2D尺寸，无法获取三维形貌数据。

手工测量：人为误差大，数据难以追溯，一致性差。

协同作业：蓝光三维扫描与三坐标测量并用，形成“全局快速扫描+局部精准复核”的协同检测体系，蓝光3D扫描负责全尺寸轮廓度检测，三坐标负责关键孔位、位置度等高精度特征复核。

三、蓝光三维扫描技术优势

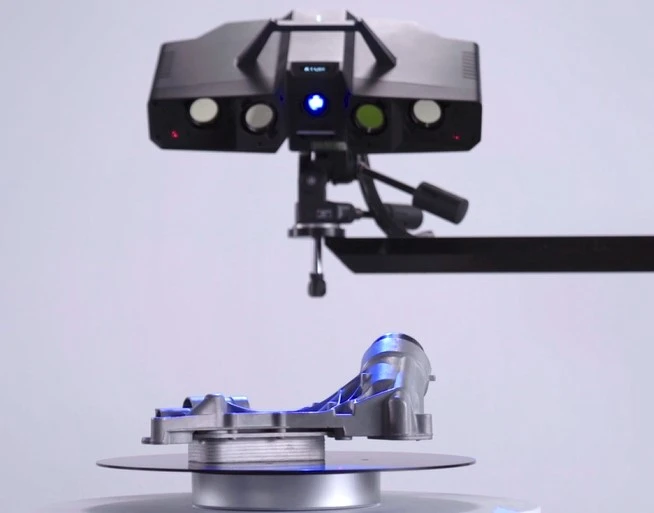

新拓三维XTOM拍照式蓝光三维扫描仪，基于蓝光光栅条纹投影技术，通过投影特定频率的蓝光条纹图案到被测物体表面，由高分辨率工业相机捕获条纹变形图像，经算法解算重建物体三维形貌。XTOM拍照式蓝光3D扫描主要特点如下：

1.精度：高效获取复杂表面的密集点云，并获得清晰的细节特征。

2.速度：实时快速扫描，每幅测量时间≤1s

3.可操作性：对工件表面适应性强，可在一次测量中多次曝光

4.灵活性：非接触式，适合不同材料零件

5.环境要求低：完全便携的测量系统，满足各种环境及恶劣条件

6.完整的解决方案：质量分析和评估软件实现全尺寸3D测量，误差分析和评估

四、检测流程与方案设计

步骤1：数据采集

扫描设备：XTOM拍照式蓝光三维扫描仪（单幅扫描精度可达0.006mm）+自动化转台

工件预处理：如黑色或反光工件表面，喷涂显影剂增强表面反光性（不影响尺寸）

扫描策略：多角度3D扫描采集数据，单件扫描时间≤5分钟

步骤2：数据处理

点云生成：XTOM扫描软件自动融合点云，生成完整三维模型

偏差分析：3D扫描模型导入三维检测软件，与CAD数模对比，生成全色谱偏差图

关键尺寸报告：自动输出GD&T（圆度/平面度/位置度等）

步骤3：闭环质量控制

超差预警：设置公差带（如±0.02mm），自动标记超差区域

趋势分析：统计批次件关键尺寸CPK值，预警模具磨损

五、典型应用案例

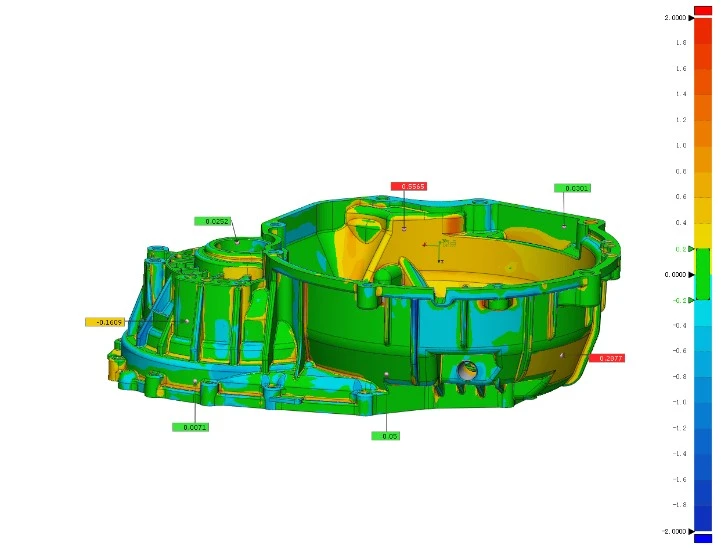

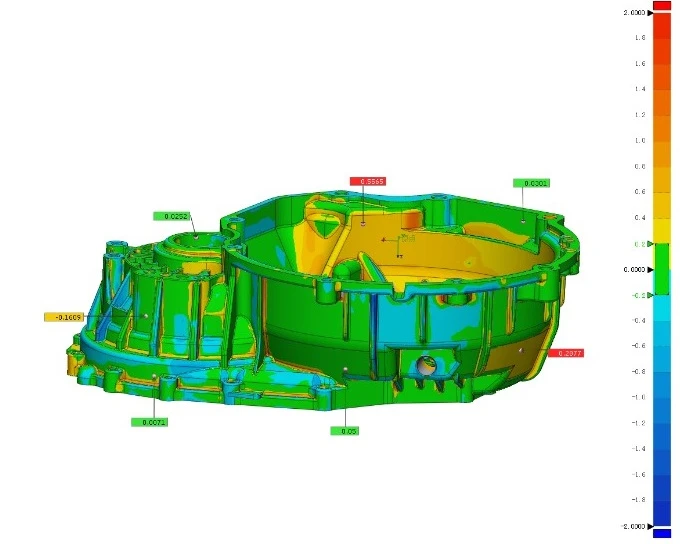

案例1：变速箱壳体3D检测

痛点：

壳体结构复杂包含不规则型面，传统检测手段易遗漏关键部位尺寸和形状信息。

解决方案：

全尺寸检测：测量表面全尺寸三维数据，确保其符合设计规范；

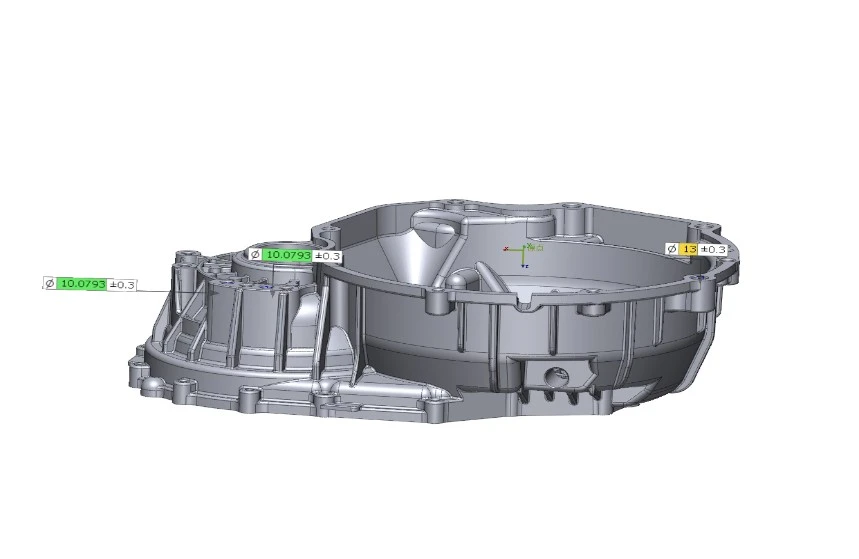

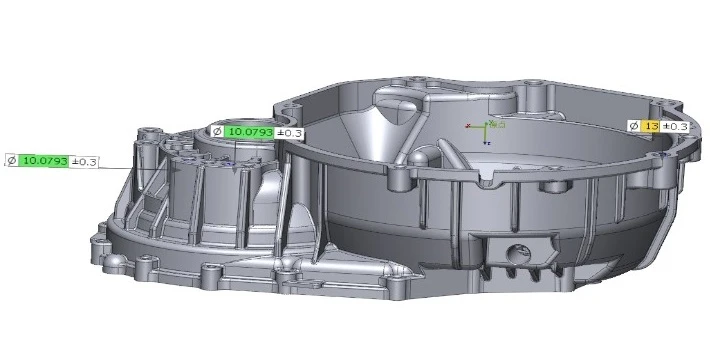

孔径检测：测量孔的直径，尤其是用于轴和轴承的孔，以确保其在公差范围内；

加工余量检测：优化铸造模具补缩系统，降低不良率，确保成品质量。

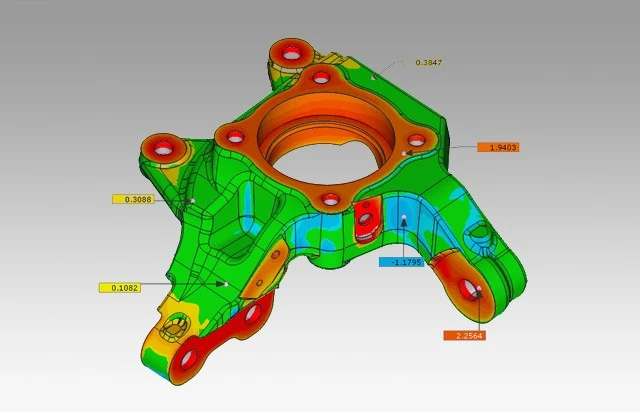

案例2：汽车转向节铸件3D检测

痛点：

汽车转向节铸造件冷却过程中易产生变形，传统检测难以量化变形量和趋势。

解决方案：

扫描3D模型与CAD比对，精准定位各部位偏差；

量化变形量和变形趋势，优化铸造工艺或模具设计；

数据闭环管理，便于问题溯源、工艺优化和质量追溯。

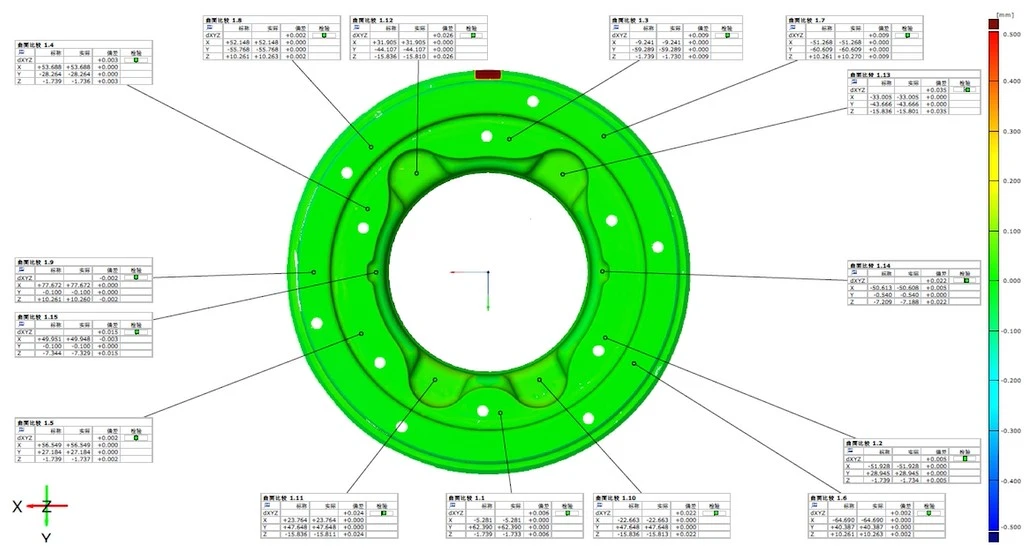

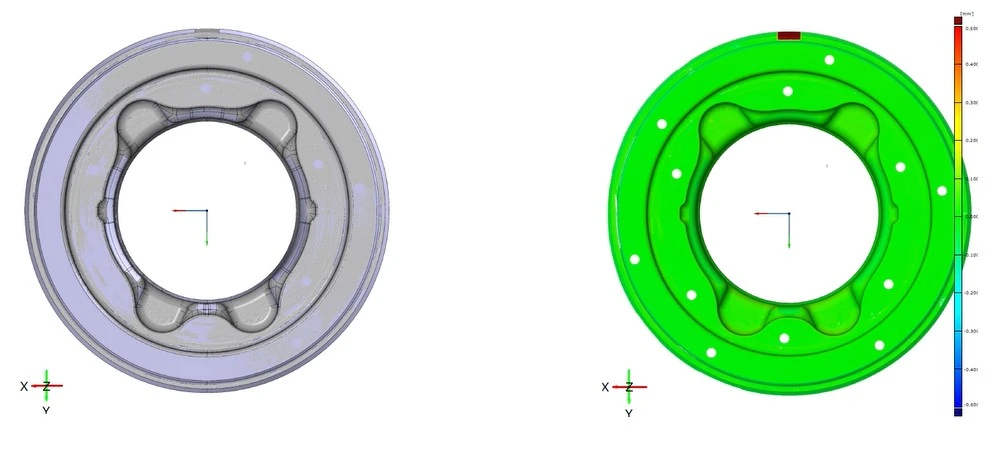

案例3：轴承轮毂模具3D检测

痛点：

轮毂模具热锻成型过程易产生变形、磨损，影响零件疲劳强度。

解决方案：

定期扫描模具工作面，比对初始CAD；

量化模具型面磨损量（如飞边槽、圆角）；

锻件反求与工艺闭环优化，优化预锻/终锻模具设计、锻造温度、速度参数

六、自动化3D测量升级

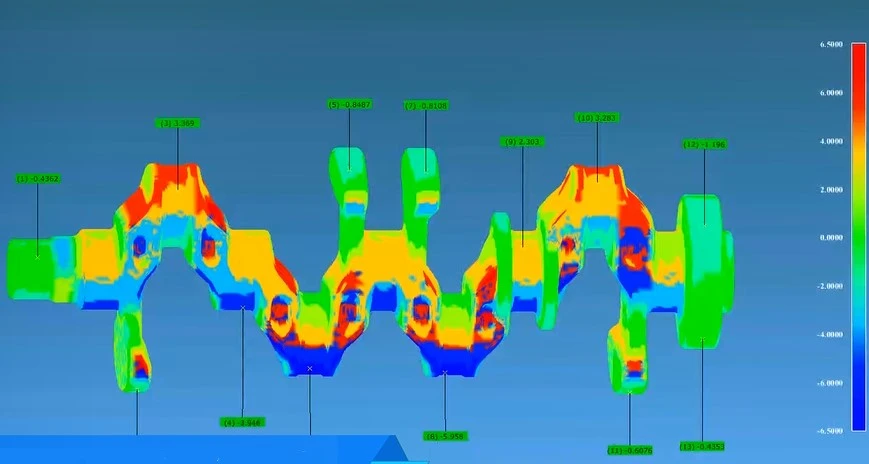

曲轴是汽车发动机的关键零件，形状复杂，关键尺寸多。传统测量方式采用卡尺，V型槽等手工方式检测，检测效率低、批量大、难以全检。

为提升曲轴质量，提高生产效率，曲轴生产厂商通过引进新拓三维XTOM-TRANSFORM系列自动化三维测量设备，设立自动化检测工位，实现批量自动化3D扫描检测，全面提升数字化检测能力。

基于自动化3D测量，可分析曲轴飞边高度、主轴颈、连杆径、曲柄档宽、直线度、相位角、连杆中心距等多项关键尺寸数据检测。

拍照式蓝光三维扫描技术通过全尺寸、高精度、高效率的数字化检测，为汽车锻铸件提供了从模具开发→量产控制→寿命管理的全流程质量保障，已成为高端制造体系的核心质量引擎。

为满足批量生产、生产线节拍的质量检测需求，采用蓝光三维扫描技术结合自动化机器人，可实现快速扫描和自动化3D检测，减少人工干预，通过自动识别工件、自动测量和自动报告生成，提高检测准确性和检测效率。
