蓝光三维扫描技术+工业三维摄影测量在船舶制造与维修全流程领域的应用

一、方案概述

船舶行业全生命周期，包含船舶新品研发、船体制造、总装对接、零部件加工、在航检修、老旧船改装等环节。船舶普遍具备尺寸跨度大、自由曲面复杂、多材质混杂、分段拼接易累积误差等行业特性，传统样板手工测量、分体式扫描均存在精度衰减、数据拼接失真、现场作业繁琐等短板。

XTOM拍照式蓝光三维扫描仪内置工业摄影测量模块，单机同步完成全局空间定位与高密度曲面扫描，消除扫描拼接累计误差，兼顾大尺寸全局精度与曲面细节还原能力，一套设备打通船舶产品开发、逆向工程、生产制造、运维检修业务环节，为船厂提供一站式数字化三维测量解决方案。

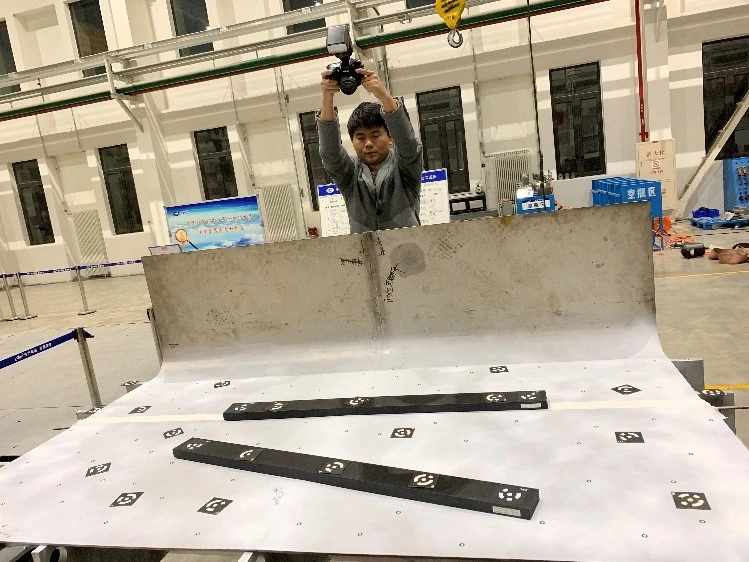

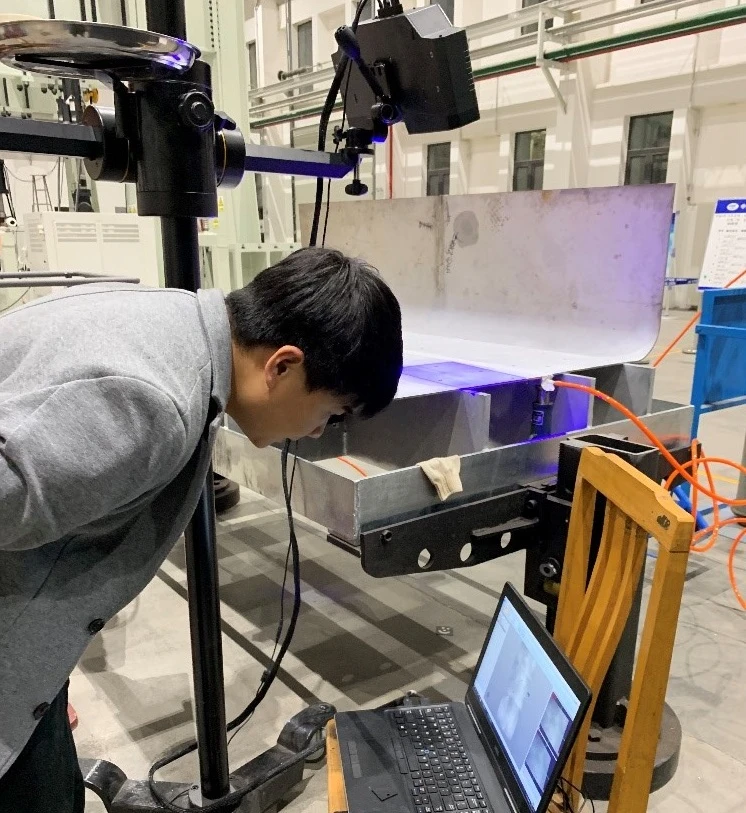

船体高强钢薄壁件3D检测

二、船舶制造维修行业核心痛点

1、大型船体测量误差累积

船舶分段、整船尺寸可达十几至数十米，3D扫描依靠局部特征拼接，多站叠加后误差持续放大，船体线型、水线曲面、分段对接间隙测量失真，导致总装错位、船体性能不达标、大量返工。

2、多材质复杂曲面数据残缺

船体玻璃钢、碳纤维、螺旋桨、钢板、船舱曲面结构复杂；薄板、复合材料柔性结构接触测量易形变，传统设备易出现空洞、噪点，无法完整还原船体曲面、桨叶型面、管路异形结构。

3、缺少统一数字化测量工具

新品逆向复刻、分段质检、总装虚拟装配、船舶大修改造、备件、模具修复分属不同工序，传统手段工具数据不互通，无法建立船舶全生命周期数字档案。

4、船厂现场环境复杂，设备适应性差

船坞露天、车间焊接灰尘、船舱狭小密闭、船体潮湿有震动，多数精密测量设备对环境要求严苛，无法户外长时间作业；传统测量方式效率低，艘体及结构逆向耗时长。

5、无原始CAD图纸，改装维修难

服役船舶图纸丢失、船体长期海水腐蚀产生形变，手工测绘无法精准捕捉整体变形量，船体及结构件修补缺少量化偏差数据。

三、蓝光三维扫描内置摄影测量技术

1. 一体化内置摄影测量，根除累计误差

XTOM蓝光三维扫描设备集成工业摄影测量单元，单机一体完成全局定位+曲面扫描，规避分段拼接误差，保障船体线型、对接尺寸长期稳定精准。

2. 蓝光窄带抗光技术，适配船厂复杂工况

采用工业蓝光结构光投影，过滤车间环境光干扰，对复杂材质表面均有稳定采集效果；非接触光学测量，不会挤压变形、划伤船体薄板、面漆。

3. 全局精度+细节密度双重兼顾

内置摄影测量保障大构件全局尺寸精度；蓝光单帧输出数百万级测点，精准捕捉船体及细微结构，兼顾整体尺寸管控与局部细节逆向建模需求。

4. 便携一体化，灵活作业

整机单人可携带操作；无需固定工装，无场地限制，船坞生产环境稳定工作，省去分体式设备拆装、二次校准的繁琐流程，提升现场作业效率。

5. 赋能船舶制造数字化生态

配套专业三维测量分析软件，支持三维坐标系建立、GD&T形位公差检测、全域偏差色谱分析；无缝对接主流逆向软件，数据可用于逆向建模、虚拟装配、加工出图、质量检测报告输出。

四、标准化落地实施流程

步骤1：现场布点，全局基准构建

船体粘贴标志点，配套标准标尺完成全局校准；XTOM内置摄影测量模块生成全局空间坐标系，锁定整体尺寸基准。

步骤2：全域蓝光高密度曲面扫描

依托已建立的全局基准，3D扫描复杂细节结构；全局坐标数据融合，可获取完整、高精度船体三维点云数据，规避多次拼接误差。

步骤3：数据后处理与三维模型重构

软件自动完成数据后处理，输出STL文件；针对逆向工程需求拟合船体自由曲面，还原水线、肋骨线型；针对质检需求对齐原始CAD模型，生成全域色差偏差图，量化偏差分析数据。

步骤4：数字化成果落地应用

输出三维数模、尺寸检测报告、形变分析数据，分别用于新品逆向改型、分段生产质检、零部件检测、老旧船改造设计、备件逆向、船体模具修复。

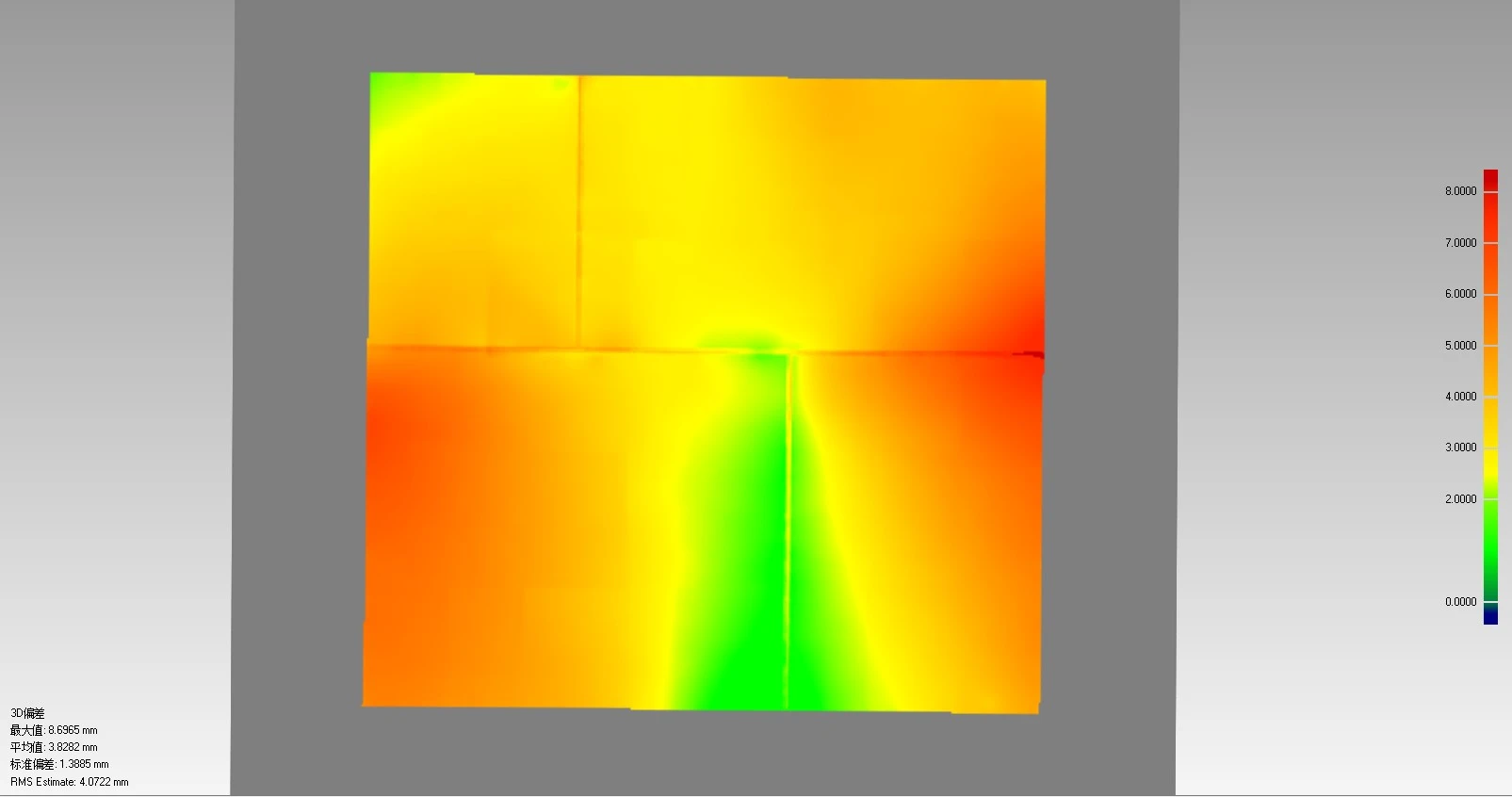

船体底板结构3D尺寸变形云图

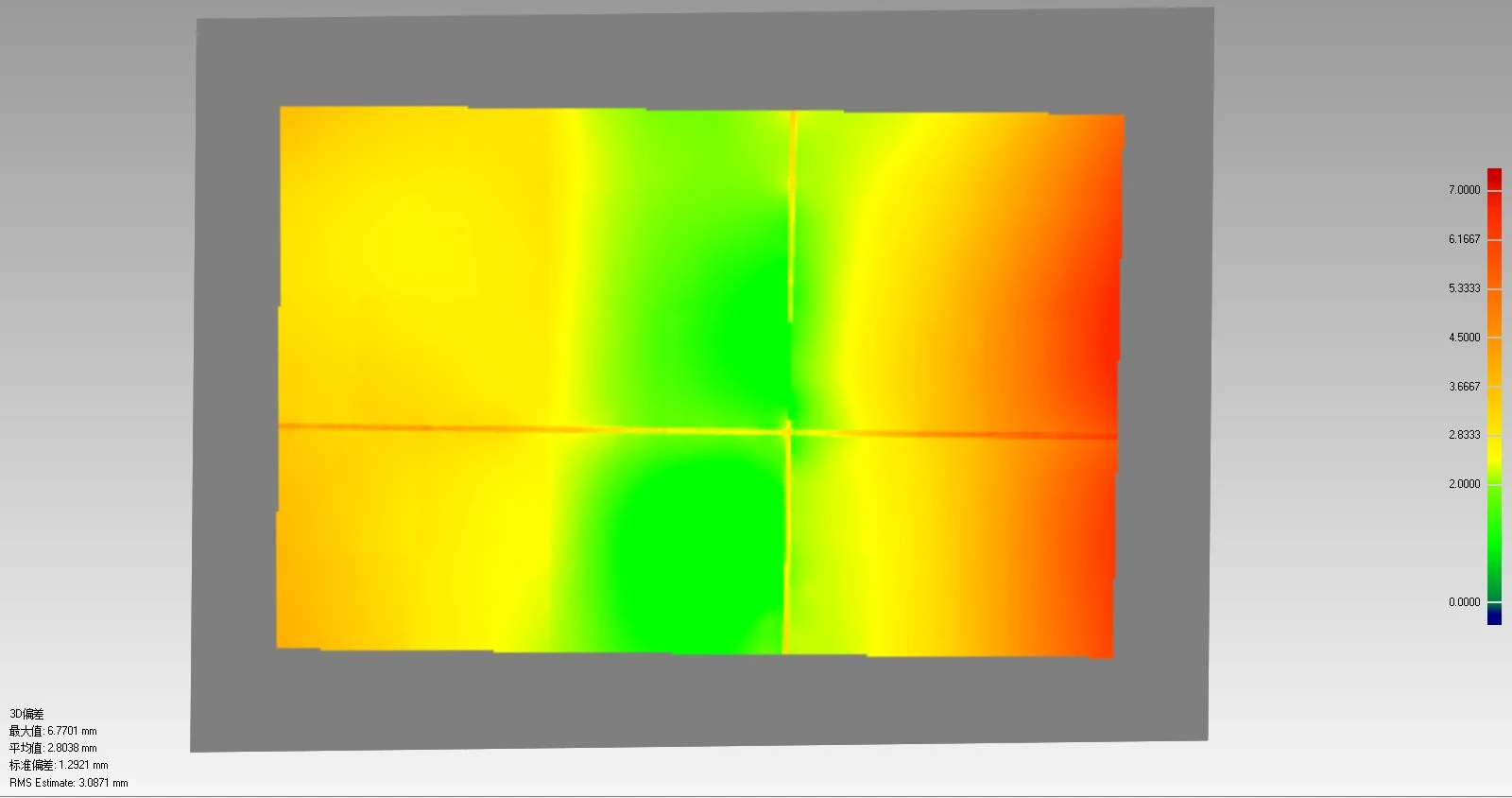

船体侧板结构3D尺寸变形云图

五、船舶制造与维修应用场景

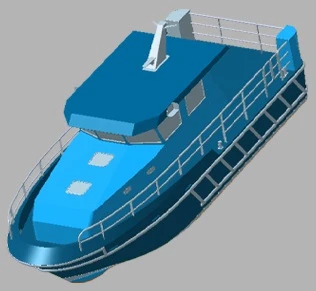

1.船型逆向复刻改型

针对高端游艇、特种工程艇无原始图纸复刻需求，使用XTOM三维扫描内置摄影测量模块，一体机完成整船全局测量，精准还原船体型面，大幅缩短新品研发周期。

2．船舶零部件逆向开发

螺旋桨、舵叶、轴系支架、船用异形阀门、密封件等，通过内置摄影测量保障整体形位精度，3D扫描逆向建模后用于模具开模、批量生产。

3.船体分段成型精度检测

船体结构分段扫描，对比设计CAD模型，快速识别钢板焊接变形、曲面线型偏差、肋骨错位，在分段阶段提前修正误差，大幅减少船台现场装配试错。

4.船舶零部件精密检测

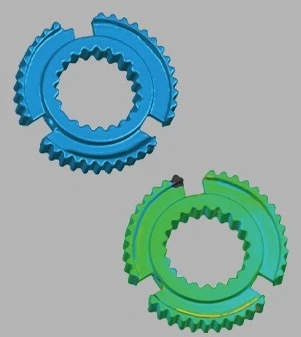

螺旋桨、舵系、轴座、船用大型铸件等关键动力构件，依靠XTOM蓝光三维扫描内置摄影测量保障整体形位公差精度，完成叶型轮廓、同轴度、曲面厚度全尺寸检测，出具计量级检测报告。

5.船舶磨损与维修维护

船体外壳与部件长期使用磨损、形变，通过XTOM蓝光三维扫描扫描仪获取全域三维数据，比对原始标准模型，量化磨损量，逆向修复模具曲面；量化损耗速率，精准制定维修修补方案，提升船舶航行安全管控能力。

六、方案总结

XTOM蓝光三维扫描仪一体式内置工业摄影测量，直击船舶大尺寸测量误差累积、多场景适配差、多工序设备不通用、老旧船无图改造难等行业痛点，以全局摄影定位+高密度蓝光3D扫描技术为核心，打造覆盖船舶新品开发、分段制造质检、装配管控、在航运维的全流程数字化测量解决方案。

设备兼顾全局体积精度与曲面细节还原，便携抗干扰、一机多用途，适配船厂车间、船台、露天船坞、码头作业场景，帮助船舶制造与维修企业提质、降本、增效，推动船舶行业三维数字化升级。
