XTOM-COMBINE系列

小幅面蓝光三维面扫描系统

观看视频
拍照式3d扫描仪,工业级蓝光3d扫描仪,小幅面高精度三维扫描仪,小尺寸零件3D全尺寸检测
观看视频

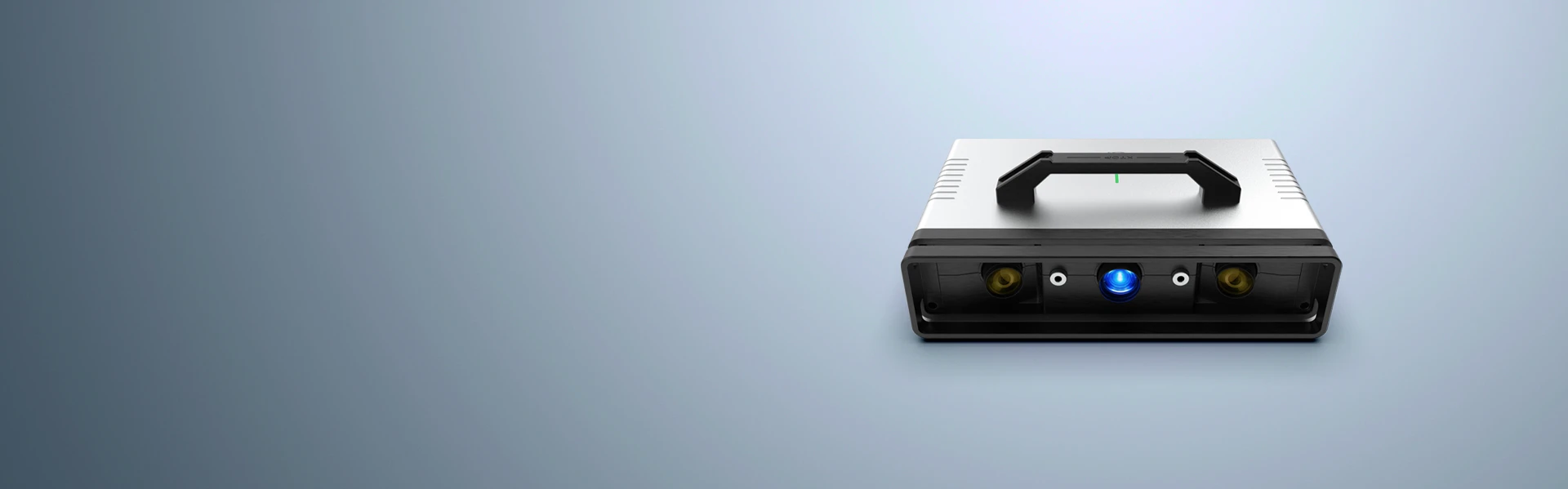

小机身扫出大创意

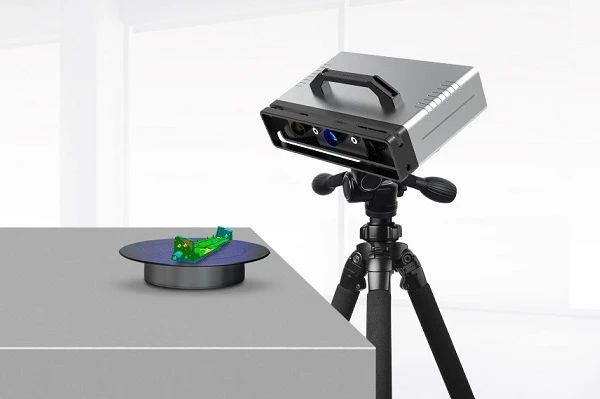

XTOM COMBINE小幅面蓝光三维扫描仪具有更小巧的外形，可方便快捷移动，擅长中小型零部件的快速测量，即使在狭小空间里也能开展作业。XTOM COMBINE小幅面蓝光三维扫描仪系列既可用三角架来支撑，也可以与台式自动化平台配合，实现中小零件自动化检测。
  • XTOM COMBINE

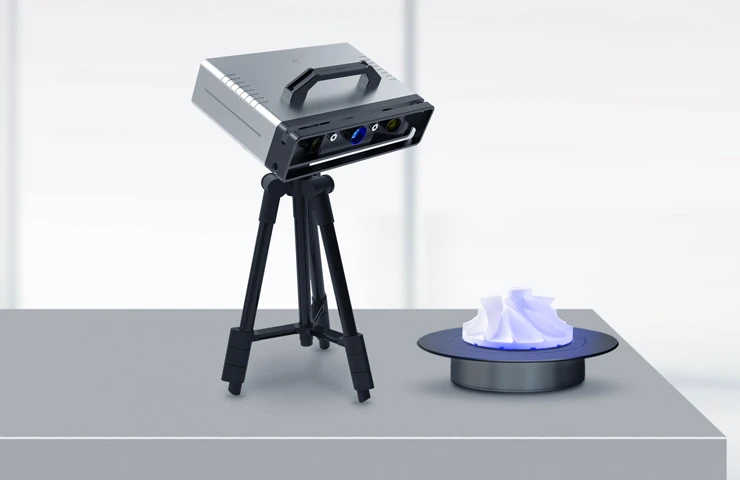

    XTOM COMBINE

    小幅面蓝光面扫描系统
  • XTOM TRANSFORM-ROT

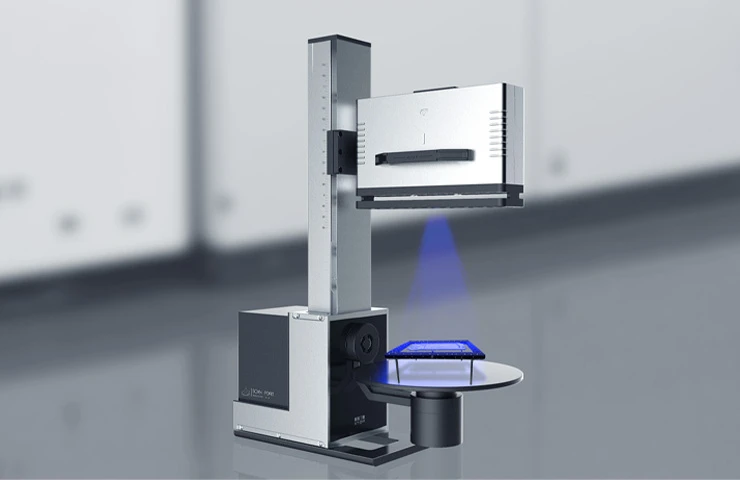

    XTOM TRANSFORM-ROT

    台式自动化三维测量系统
高精度呈现

高精度呈现

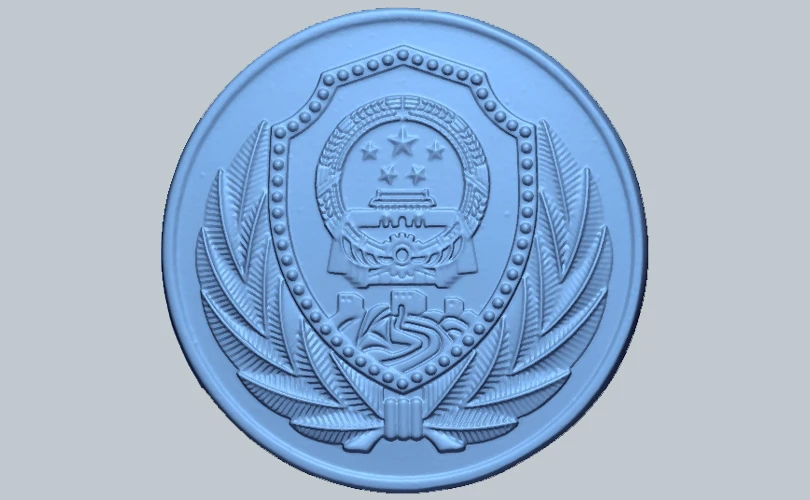

小幅面蓝光三维扫描仪采用高性能硬件模块和强大的三维重建算法，模型精度最高可达0.006mm，精确显示极小细节、拉延结构、小半径曲面（进气边区域）或包边区域等。

多范围快速切换

XTOM-COMBINE小幅面拍照式三维扫描仪配置两组高分辨率精细测量工业镜头，可快速简易切换，满足不同测量范围需求。测量幅面最小为100mm*75mm，采样点距0.025mm，可生成精确三维网格，简单快速地获取高质量三维数据。
多范围快速切换
自主研发的专业扫描及检测软件
XTOM-COMBINE小幅面蓝光三维扫描仪软件集成扫描及检测功能，适用于质量控制、产品研发和生产阶段三维扫描及分析。XTOM软件可用于控制三维扫描仪，对待测零件进行高精度三维表面数据采集、网格处理，获取三维数据模型，通过CAD 导入、GD&T计算等，实现全尺寸3D检测。
了解详情 >
  • 360度全周扫描

    360度全周扫描

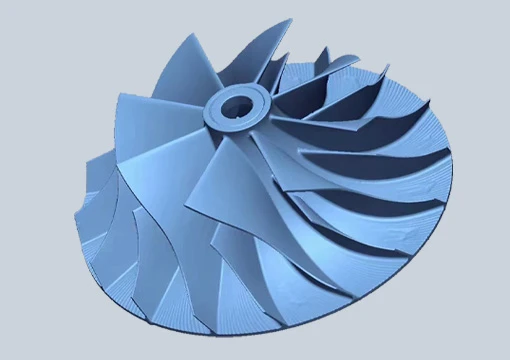

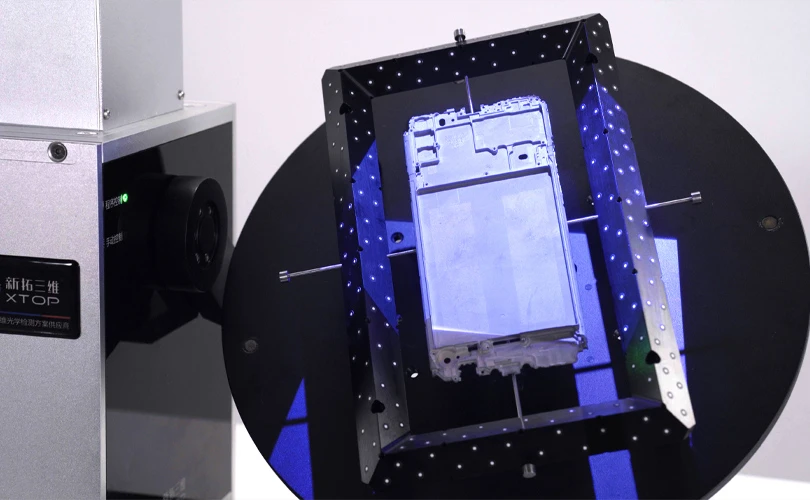

    单幅获取数百万甚至上千万点的形貌数据。支持标志点、特征点、转台等多种拼接方式，无死角地获取零件全周真实三维数据。
  • 三维检测模块

    三维检测模块

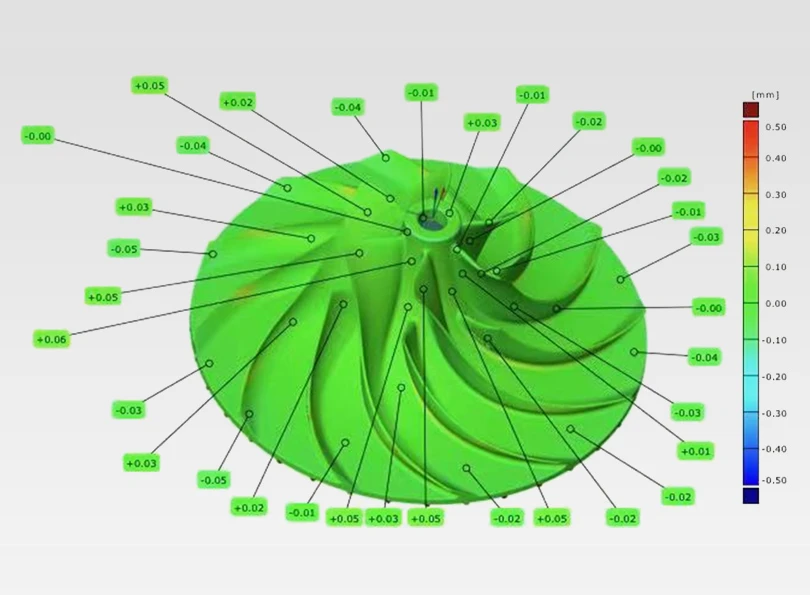

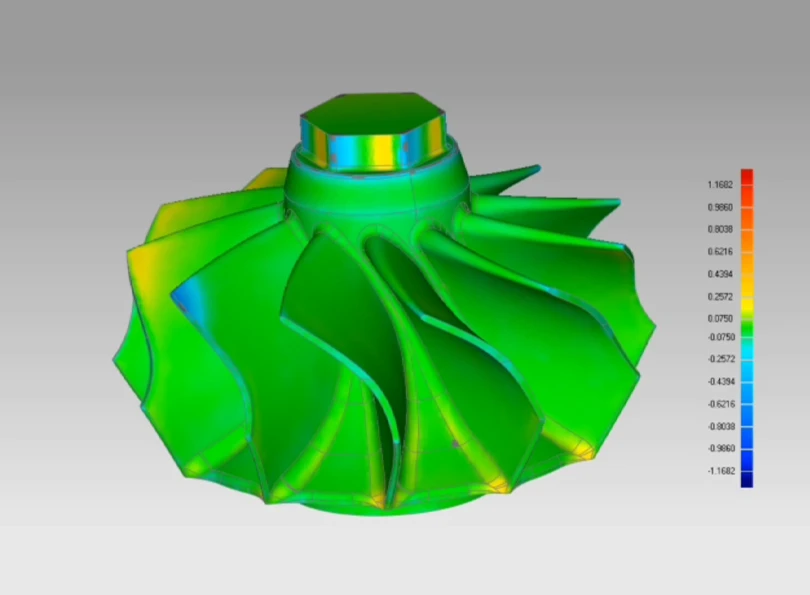

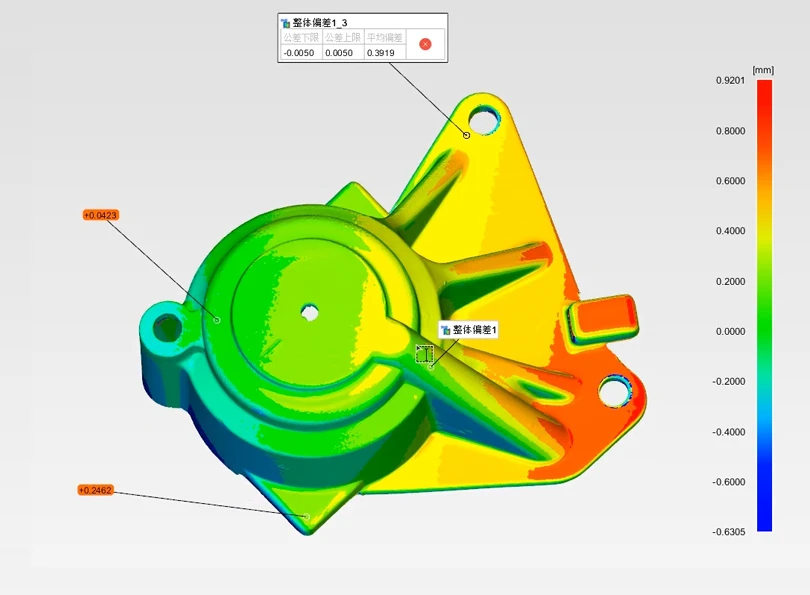

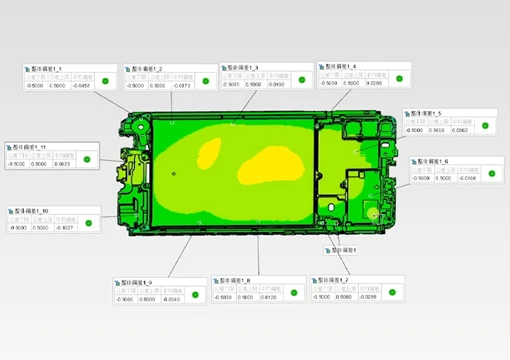

    内置三维检测模块支持各类不同类型尺寸与特征测量方式，并支持自动 3D 比对、注释、创建报告等功能。
  • 自主研发权威认证

    自主研发权威认证

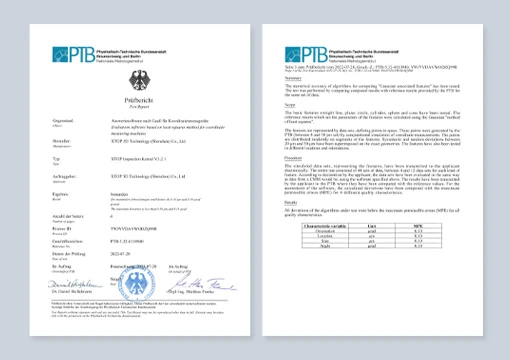

    具有自主知识产权。核心算法单元通过PTB（德国物理研究院）精度验证，具有可靠的准确性。
产品参数
型号 XTOM-COMBINE 5M/9M
相机分辨率 500万像素 900万像素
外形尺寸 310mmx160mmx112mm 310mmx215mmx115mm
测量幅面 100mmx75mm 200mmx150mm 100mmx75mm 200mmx150mm
标准测距 370mm 370mm 370mm 370mm
采样点距 0.045mm 0.09mm 0.025mm 0.045mm
测量精度 0.008mm 0.01mm 0.006mm 0.008mm
投射光源 蓝光LED
扫描方式 非接触式扫描，多频外差相移
扫描速度 单幅≤1s
拼接方式 全自动拼接，支持标志点拼接、特征拼接、转盘拼接等多种拼接方式
摄影测量 支持摄影测量计算、导入导出测量结果及全局拼接
数据格式 STL、PLY、WRL、OBJ
供电电压 220VAC、50HZ
塑造质量：迅速获得最佳数据结果
XTOM-COMBINE小幅面拍照式三维扫描仪采用高性能的硬件模块，搭配强大的三维重建算法，不论用户经验如何，始终可实现精确测量，同时提供可追溯数据结果。三维模型细节分辨率高，满足特征线、半径、切边和孔样等检测需求。

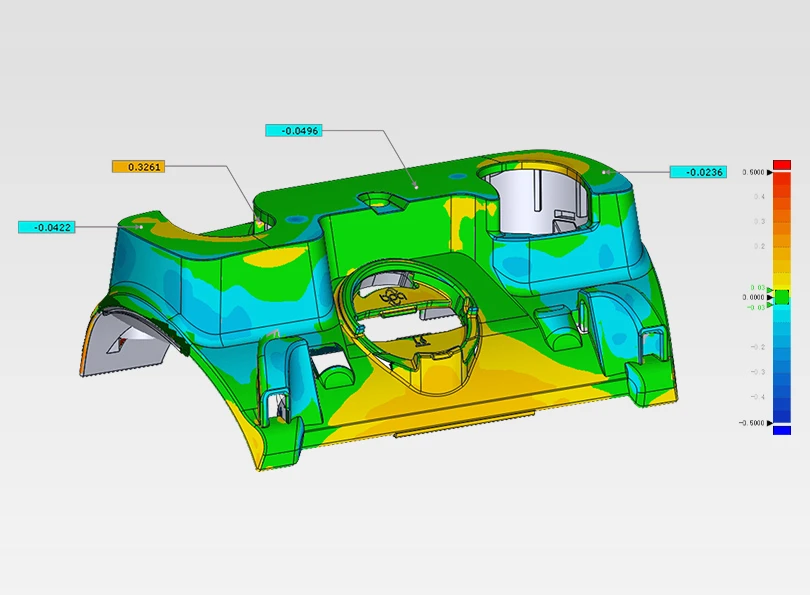

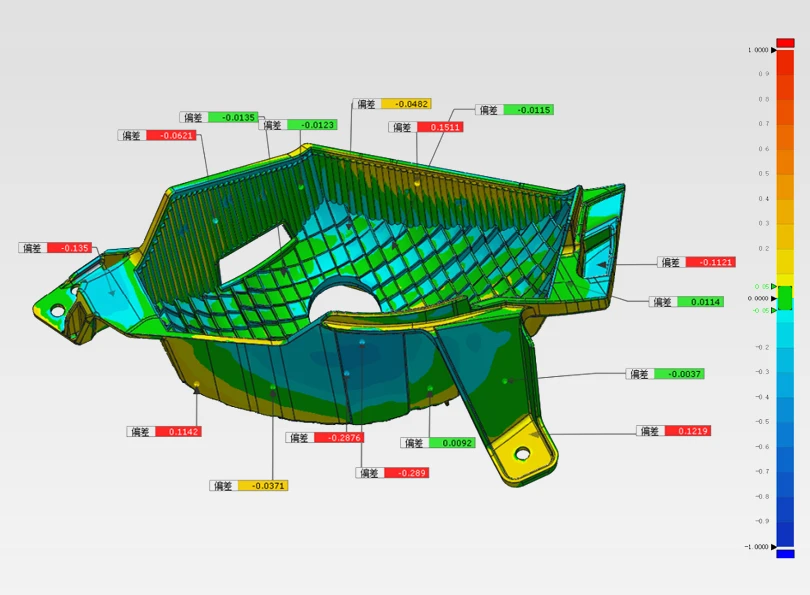

  • +塑料件质量保证

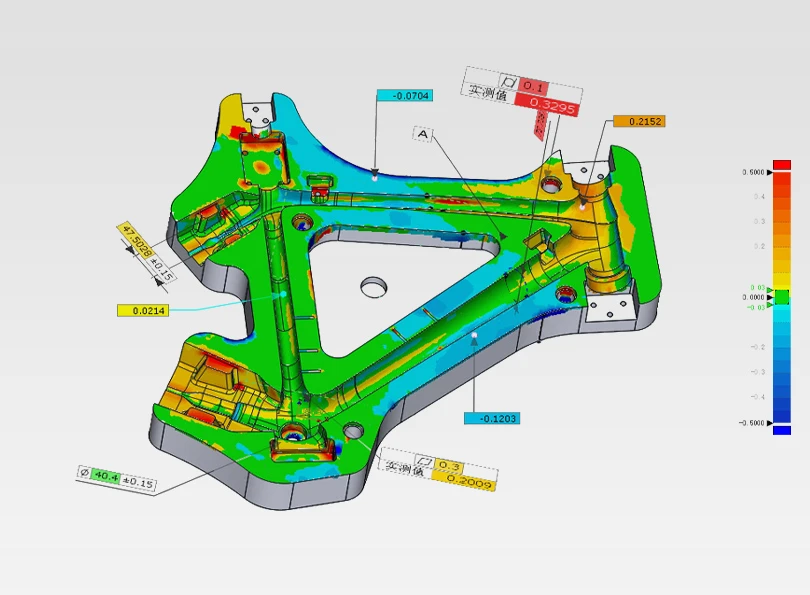

  • +铸造件质量保证

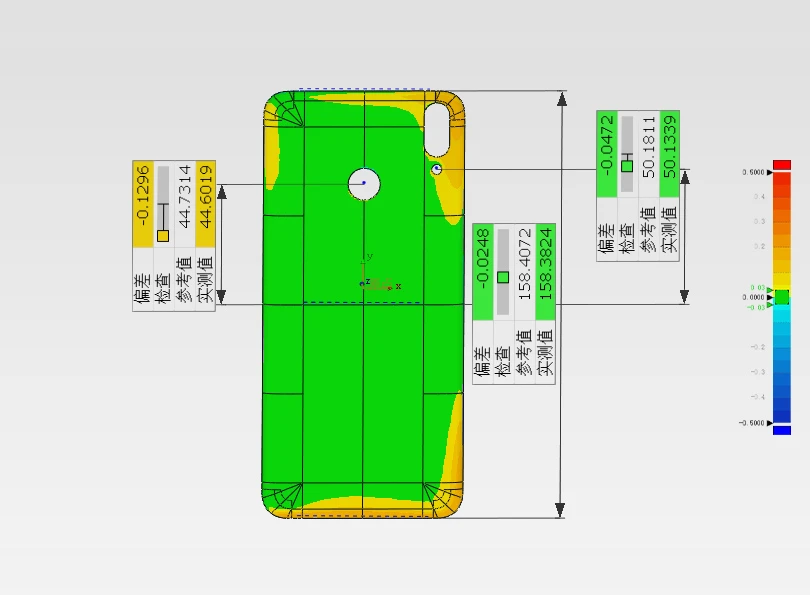

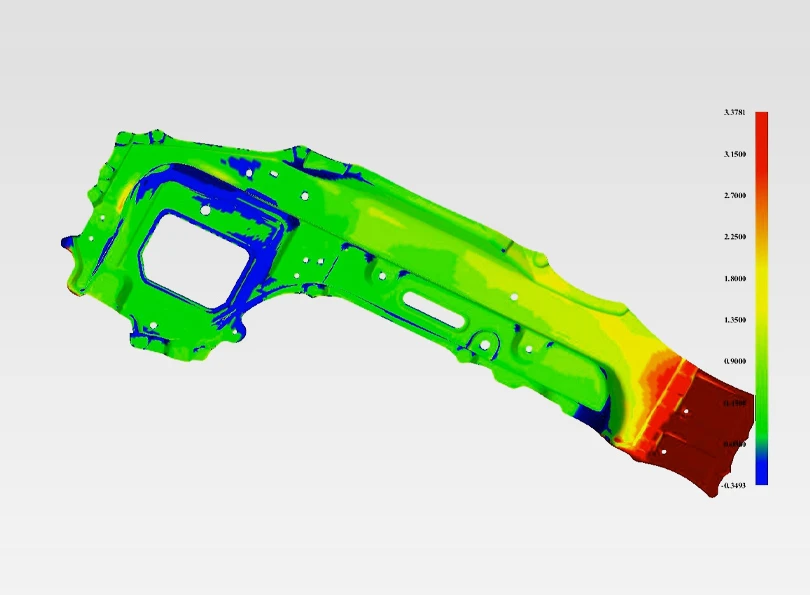

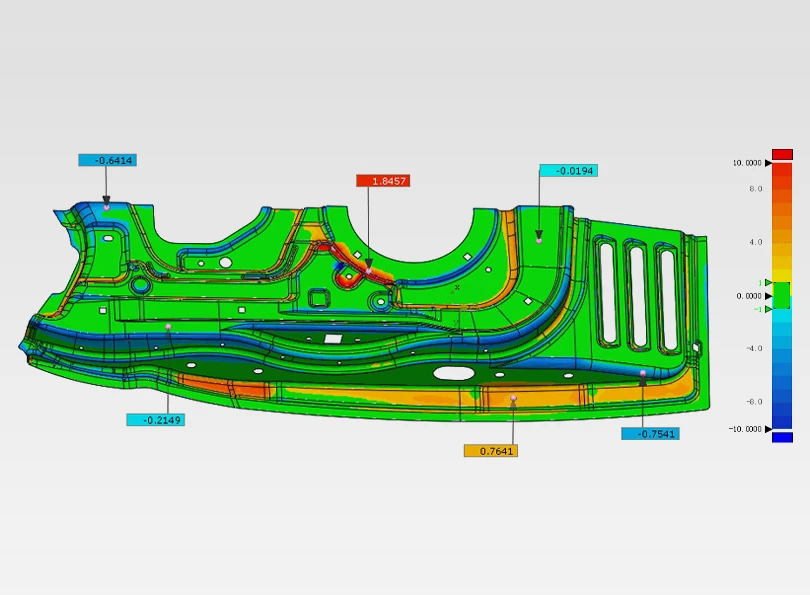

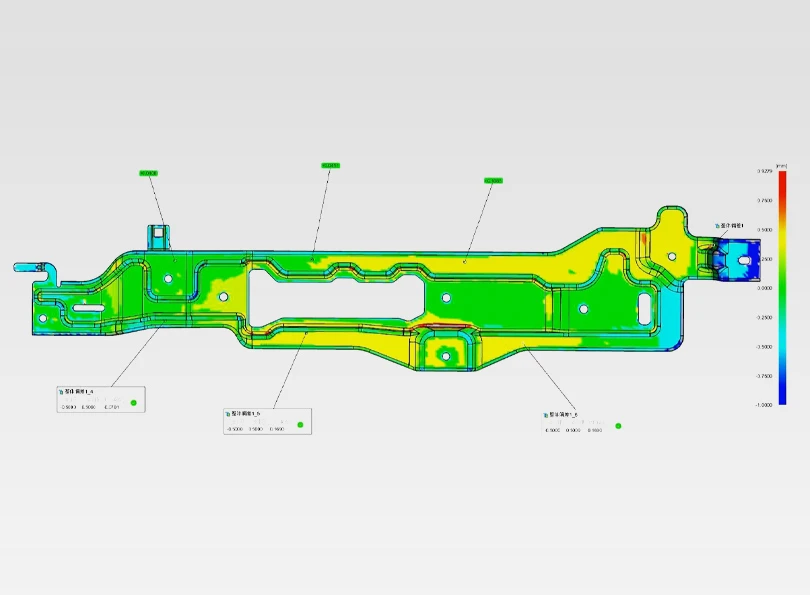

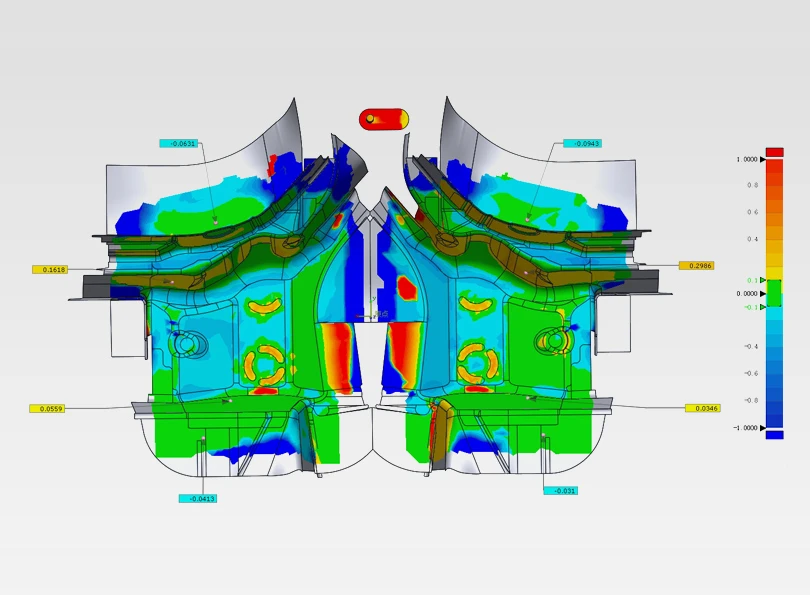

  • +钣金件质量保证

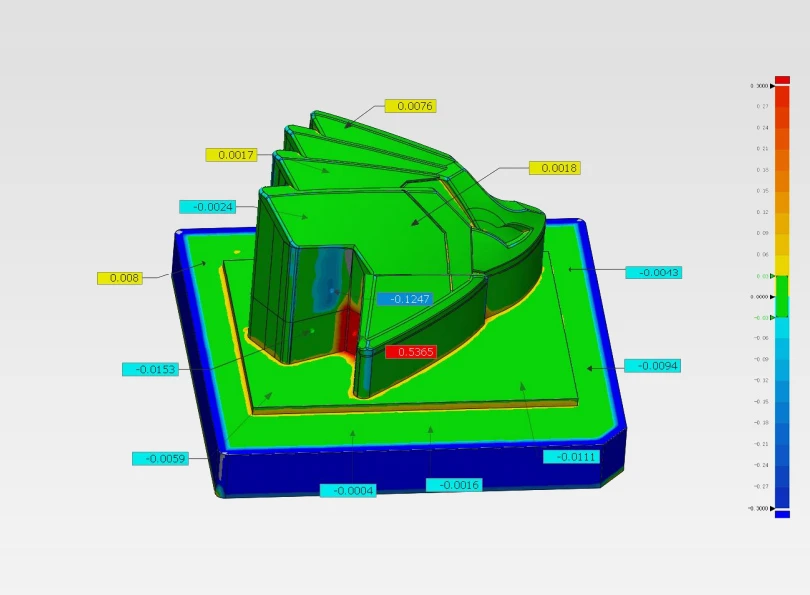

  • +模具质量保证
    • 客户案例
    更多案例 >
