XTDP-C系列

三维光学摄影测量系统

三维摄影测量,工业三维摄影测量系统,静态变形测量,三维静态变形分析

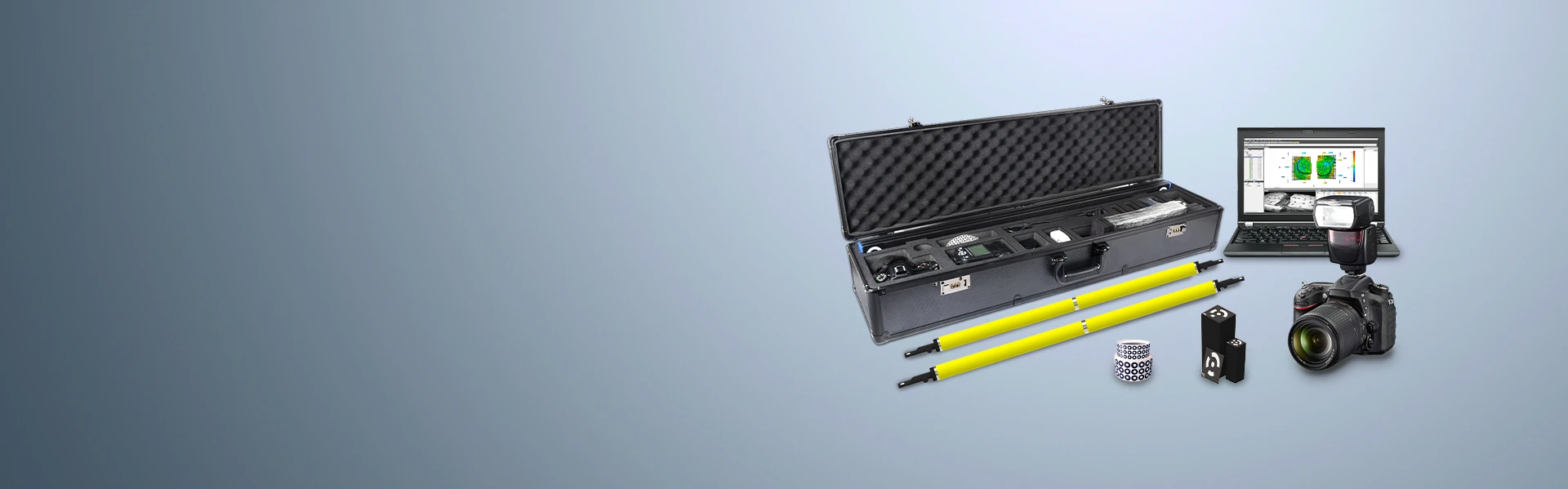

便携式光学三坐标系统

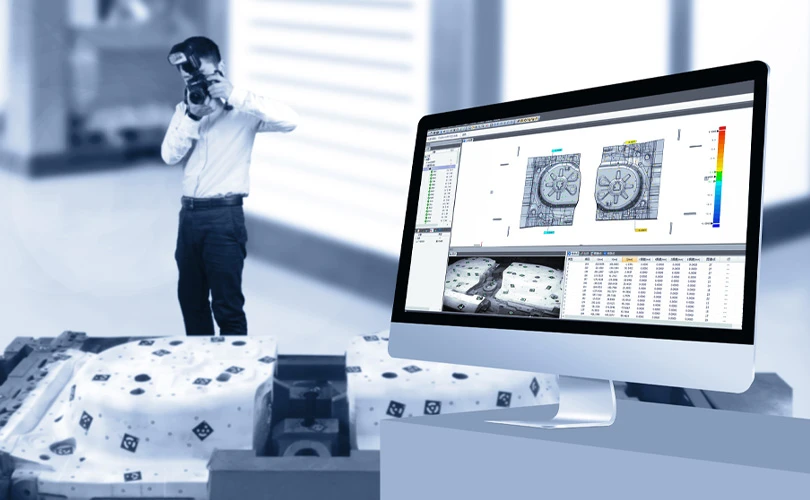

XTDP三维光学摄影测量系统基于工业近景摄影测量原理，使用高分辨率单反相机，通过不同角度拍摄多幅二维照片，重建测量对象表面的关键点（检测点）三维坐标，可用于对中型、大型（几米到几十米）物体的关键点三维快速测量。
自主研发，关键技术达到国际先进水平

自主研发，关键技术达到国际先进水平

测量范围大：可测量0.3m~30m范围的物体；
测量精度高：精度可达0.01mm+0.01mm/m；
测量速度快：拍照方便快速，计算速度快，测量结果三维可视化；
操作方便：检测不需要事先编程、校正，使用方便，对操作人员无特殊要求；
适应性强：不受环境及测量尺寸的限制，可在车间或工业现场测量；
便携式设计：设备轻便，单人可携带外出开展测量工作。

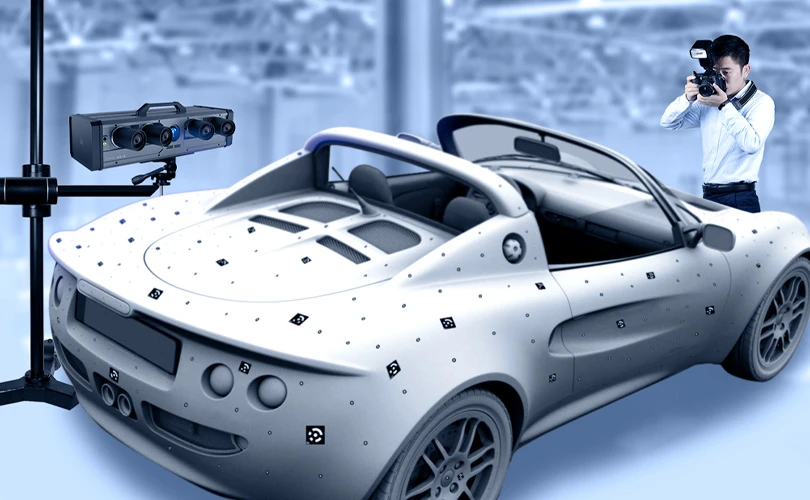

XTDP+XTOM，大型工件三维测量的选择

XTDP通常被用于测量中大型工件，搭配XTOM三维扫描仪，可大幅提升三维测量体积精度。
XTDP+XTOM，大型工件三维测量的选择
智能软件

智能软件

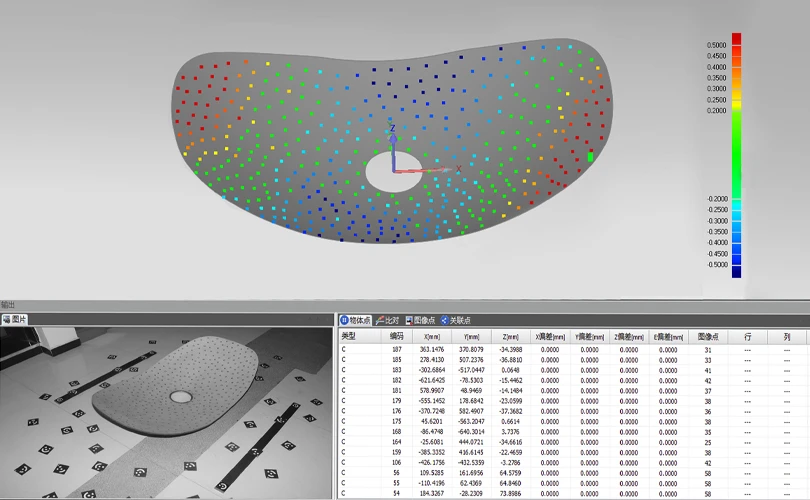

XTDP软件由新拓三维自主研发，能协助用户快速、准确地完成测量任务（包括拍照、软件计算，测量结果可视化等），并将计算出的关键三维坐标一起显示在软件界面中。
了解详情 >
产品参数
型号 XTDP-C I型（全局控制标配） XTDP-C II型（工业型） XTDP-C DEF型（静态变形）
功能模块 摄影测量、三维坐标、全局定位 摄影测量、三维坐标、全局定位、检测分析 摄影测量、三维坐标、全局定位、检测分析、多工程计算、静态变形分析
相机型号 2400万
测量精度 0.01mm+0.01mm/m
测量范围 0.3m-10m
编码标志点 12位（200个） 15位（400个） 12位（200个）
标尺 合金1000x2 合金1000x4
应用领域

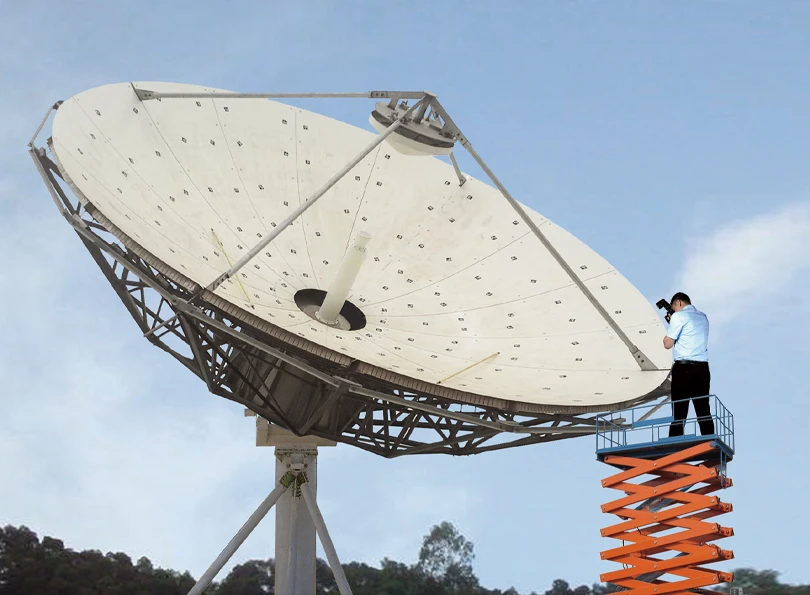

XTDP三维光学摄影测量系统，可用于对中型、大型（几米到几十米）物体的关键点三维快速测量，也可通过多个摄影测量工程，实现对大型结构件或相似材料的多状态变形分析。
  • +三维测量

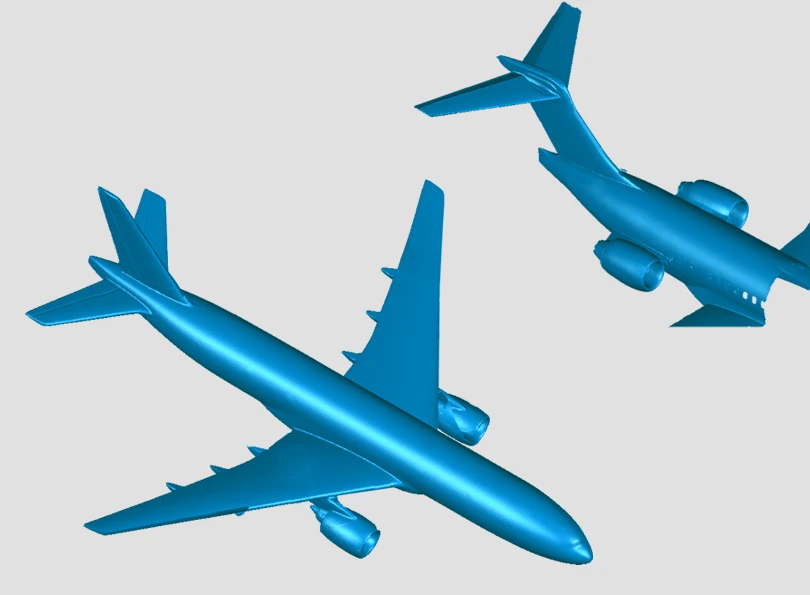

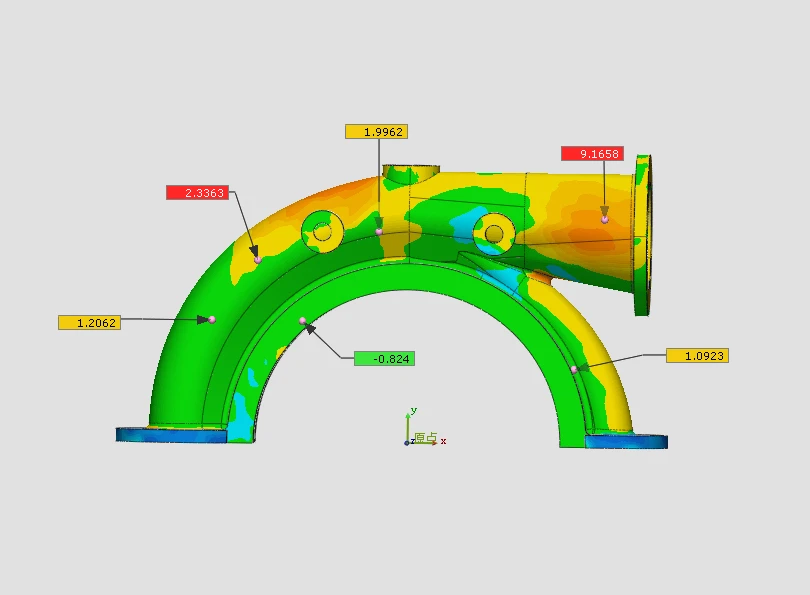

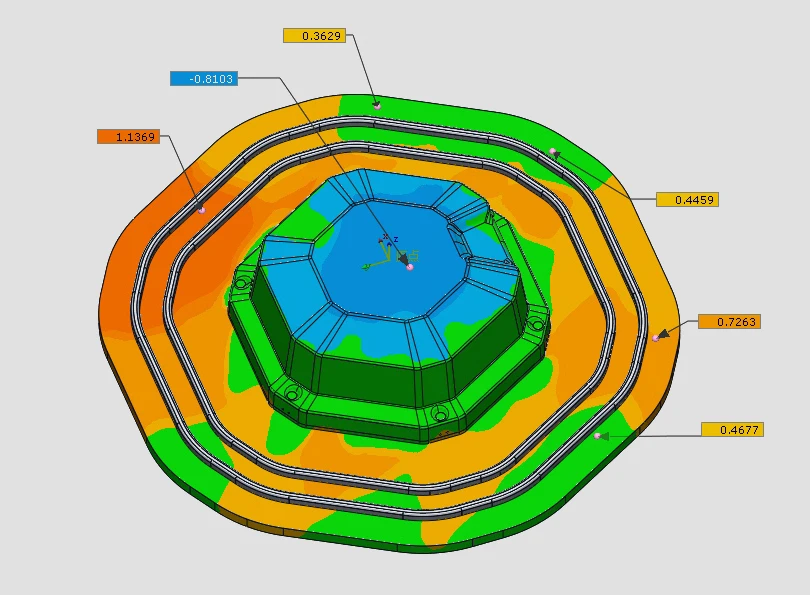

  • +逆向建模及质量检测

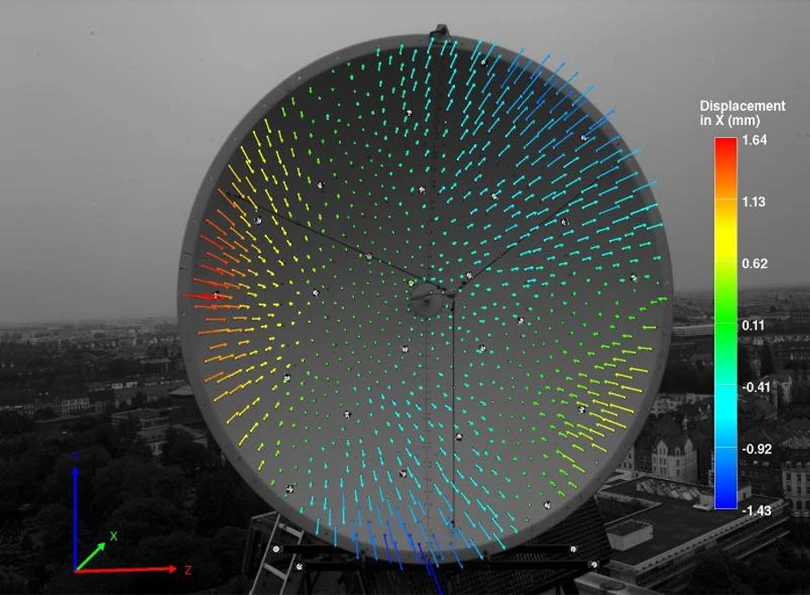

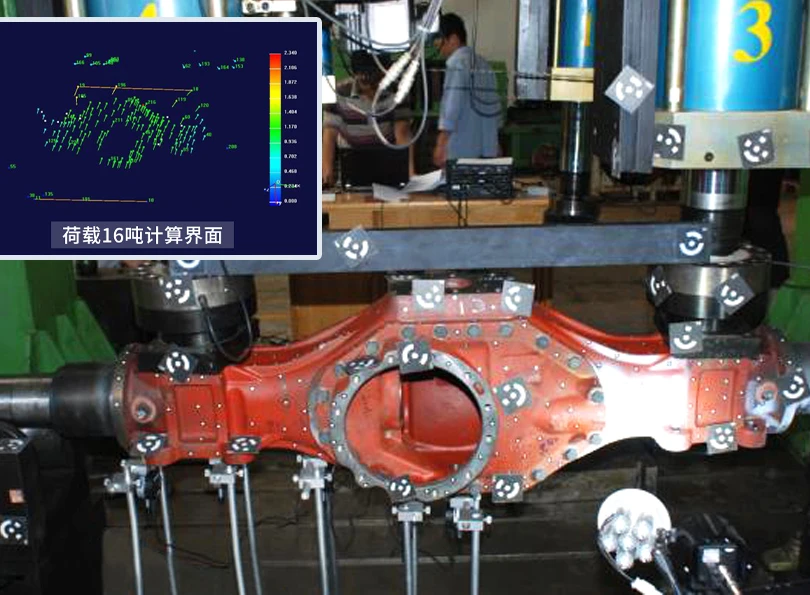

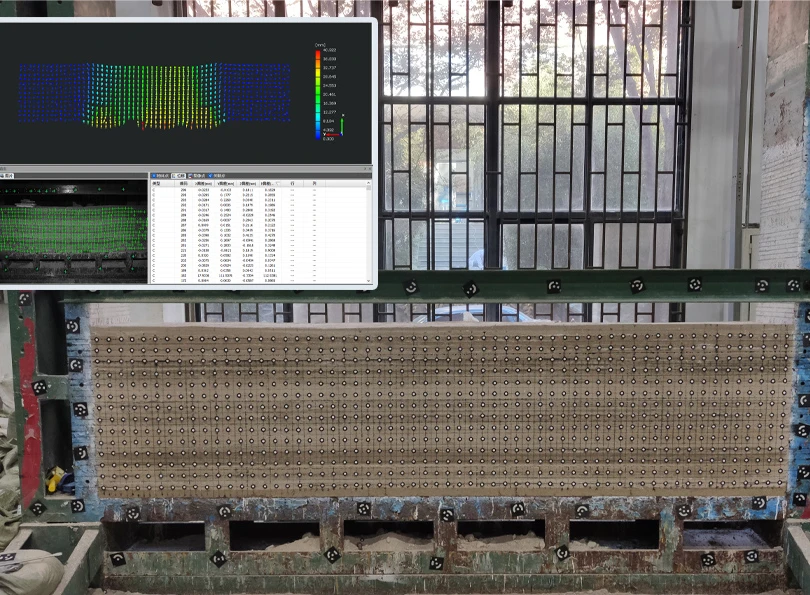

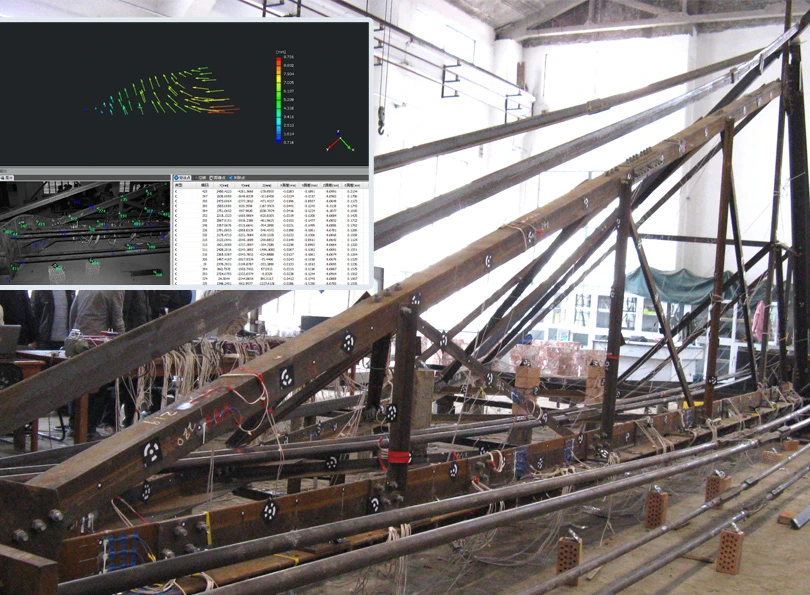

  • +静态变形测量
    • 客户案例
    更多案例 >
