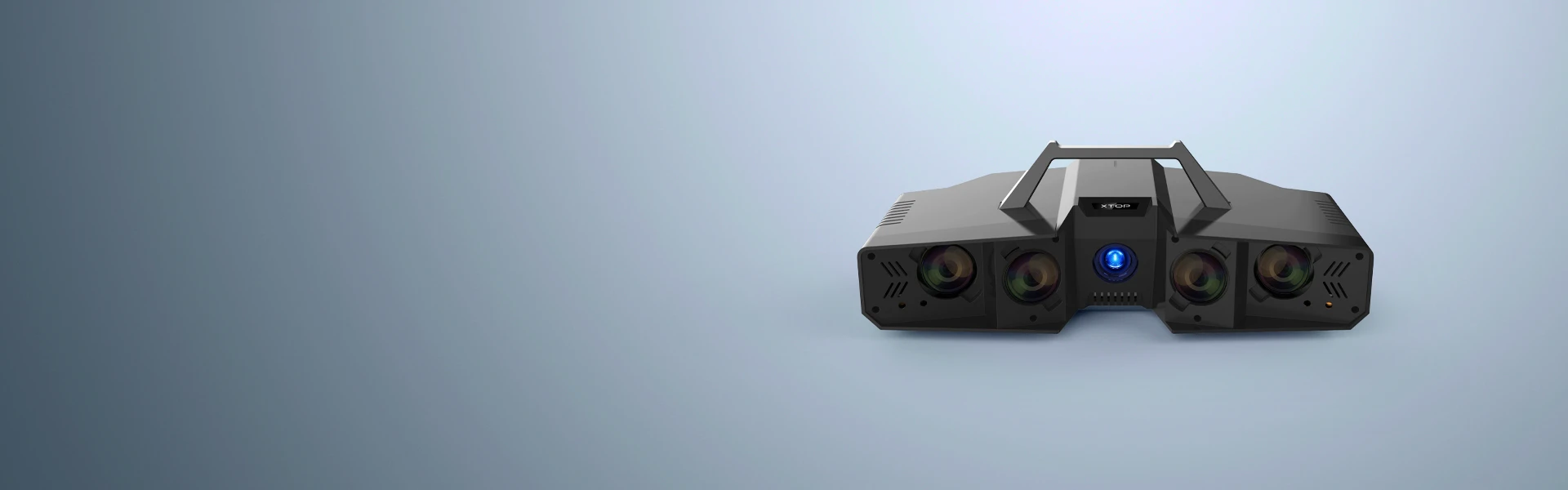

XTOM-MATRIX系列

蓝光三维面扫描系统

观看视频
蓝光三维扫描仪,高精度三维扫描仪,拍照式三维扫描仪,工业级三维扫描仪,固定式三维扫描仪，教育科研3D扫描仪,全尺寸三维检测,自动化三维检测
观看视频

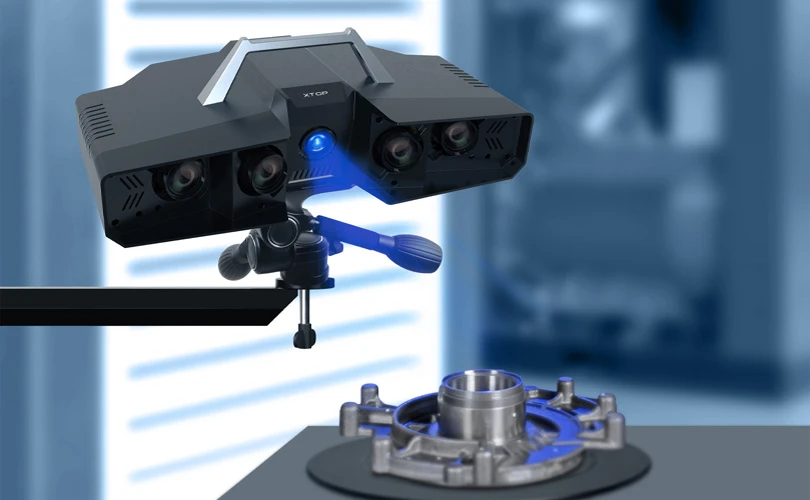

三维蓝光面扫描系统
非接触式3D测量技术，主要用于对物体空间外形和结构进行3D扫描，以获取物体表面的空间三维坐标。它能够对产品表面进行三维扫描，转化为STL三维数据，通过将扫描3D模型导入检测软件，与原始数模进行比对分析，可生成直观易懂的检测图形报告，以分析产品的公差情况。

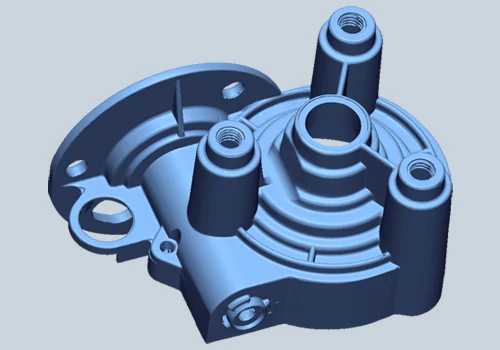

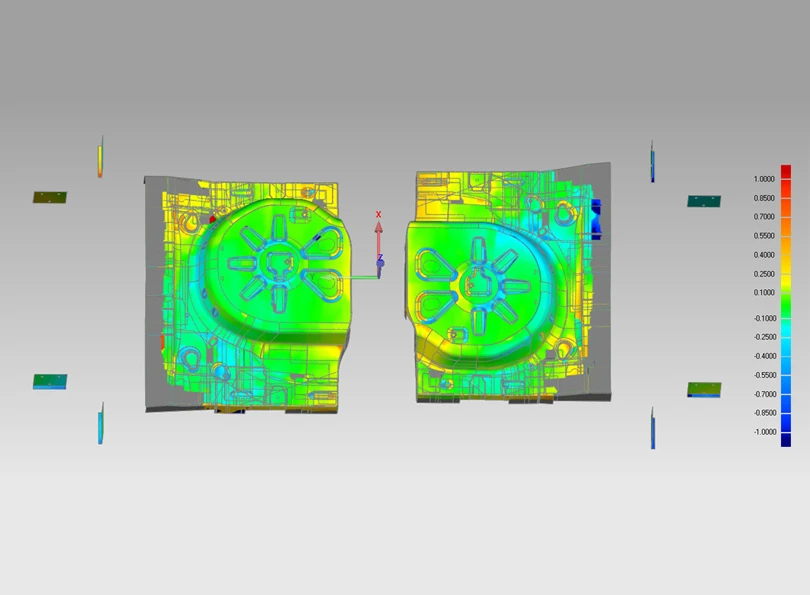

超高数据质量

超高数据质量

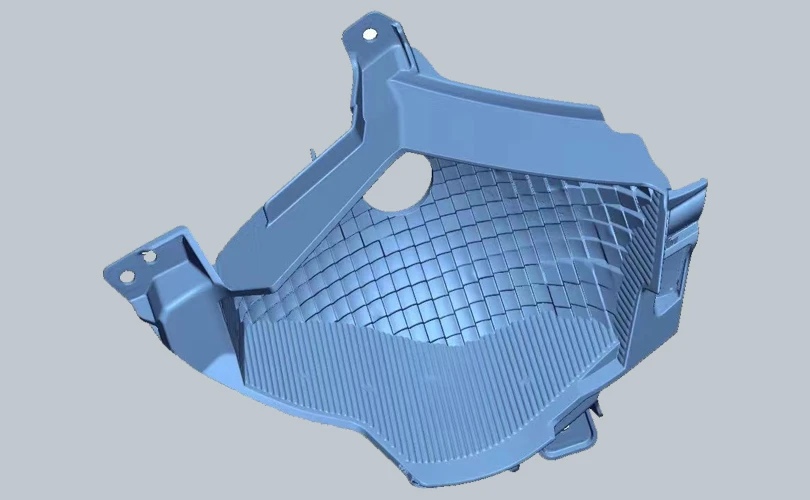

配备强大的硬件和算法，扫描出的零件三维模型细节锐度高，可精确显示各种极小细节、拉延结构、小半径曲面（进气边区域）或包边区域等。

两组镜头，多重混合扫描

同一台设备可配置2组镜头，能自由切换不同测量幅面，很好的兼顾局部细节和整体扫描效率。
具备实现双目、单目混合扫描功能，可以实现难以扫描的沟槽、深孔等死角及狭小空间的单目扫描。
两组镜头，多重混合扫描
多项技术创新，迎接各种测量挑战

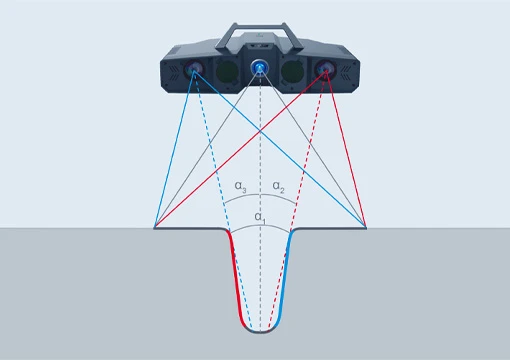

  • 三重扫描技术

    三重扫描技术

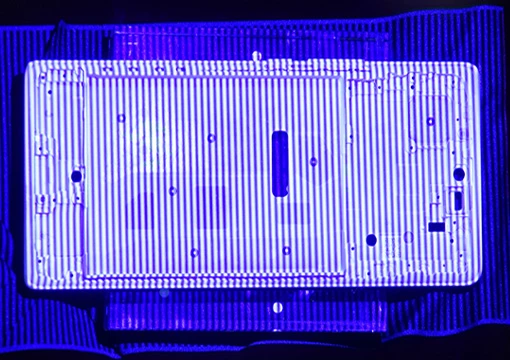

    投影单元和左右相机基于三重扫描原理工作。在测量期间，投影头将精确的条纹图案投射到物体表面，两台相机记录被物体扭曲的条纹图案，从三个不同射线交点计算出三维表面点。在测量表面带有反光、深孔或凹凸复杂物体时具有显著优势，可使单幅测量数据更加完整、测量更加高效。
  • 蓝光技术

    蓝光技术

    测量头投影单元采用窄带细条蓝光LED技术，配合相机滤镜单元，可有效避免环境光干扰。光源亮度高，可短时间内采集到非配合表面零件3D数据。
  • 三角网格化技术

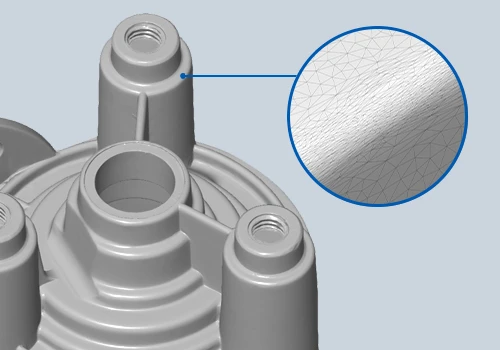

    三角网格化技术

    采用自适应点云采样及网格锐化技术，在相同相机分辨率条件下，更好还原物体表面细节信息，实现复杂凹凸表面的准确完整复刻。

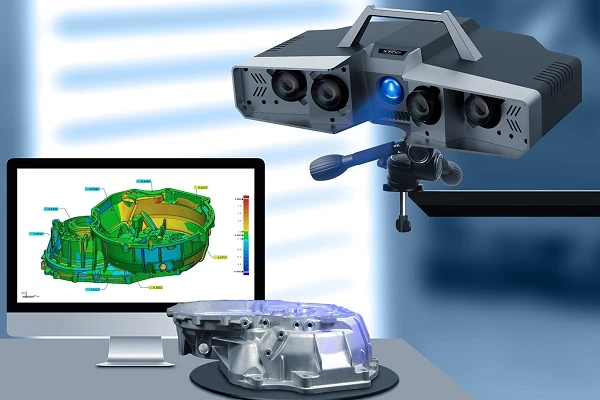

自主研发的专业扫描及检测软件
XTOM系统软件集成扫描及检测功能，适用于质量控制、产品研发和生产阶段的三维测量分析。XTOM软件可用于控制三维扫描仪，对待测零件进行高精度三维表面数据采集、网格处理、得到三维数据模型，通过CAD 导入、必要的 GD&T 计算等，确保产品质量。
了解详情 >
  • 360度全周扫描

    360度全周扫描

    单幅获取数百万甚至上千万点的形貌数据。支持标志点、特征点、转台等多种拼接方式，无死角地获取零件全周真实三维数据。

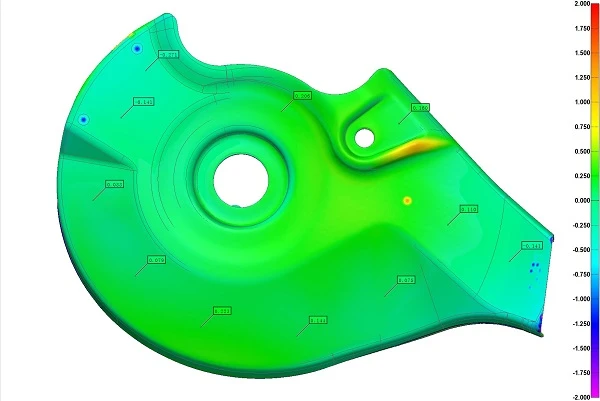

  • 三维检测模块

    三维检测模块

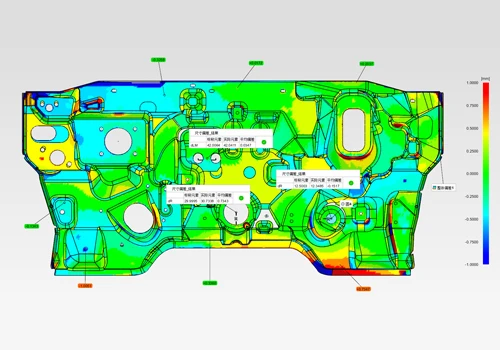

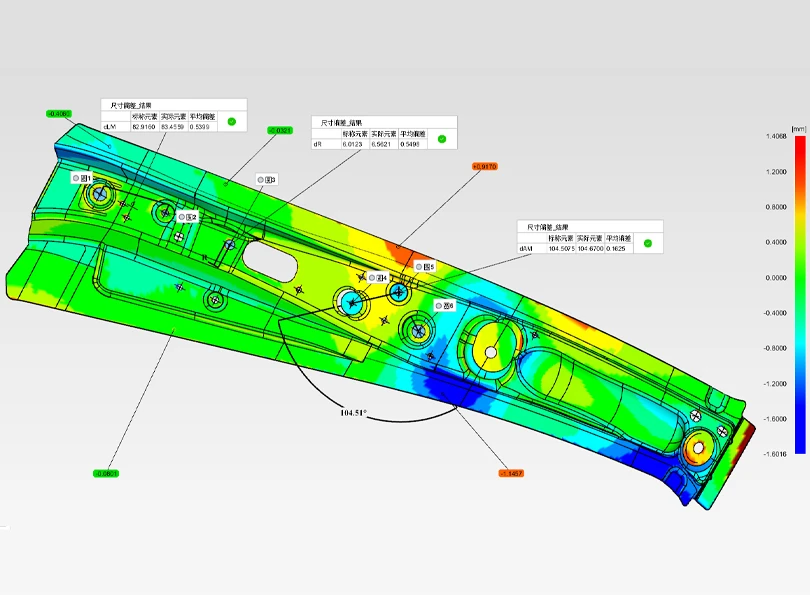

    内置三维检测模块支持各类不同类型尺寸与特征测量方式，并支持自动 3D 比对、注释、创建报告等功能。
  • 自主研发权威认证

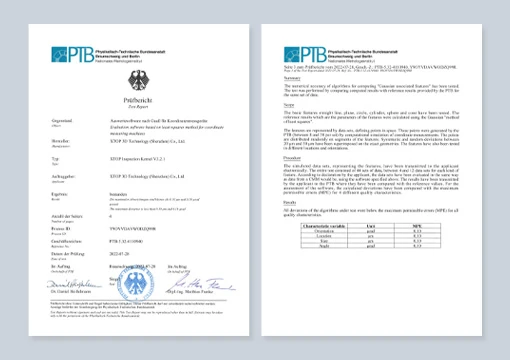

    自主研发权威认证

    具有自主知识产权。核心算法单元通过PTB（德国物理研究院）精度验证，具有可靠的准确性。
多种测头，解决各种测量任务
型号 XTOM-MATRIX 3M/5M XTOM-MATRIX 9M XTOM-MATRIX-L 9M
相机分辨率 300万像素 500万像素 900万像素 900万像素
外形尺寸(mm) 380x224x128 380x224x128 430x239x146 540x260x180
测量幅面（mm) 200x150 400x300 200x150 400x300 200x150 400x300 200x150 600x450
标准测距(mm) 300 630 300 630 300 630 375 745
采样点距(mm) 0.1 0.2 0.08 0.15 0.045 0.09 0.05 0.15
测量精度(mm) 0.015 0.02 0.01 0.015 0.008 0.01 0.008 0.025
投射光源 蓝光LED
扫描方式 非接触式扫描，多频外差相移
扫描速度 单幅≤1s
拼接方式 全自动拼接，支持标志点拼接、特征拼接、转盘拼接等多种拼接方式
摄影测量 支持摄影测量计算、导入导出测量结果及全局拼接
数据格式 STL、PLY、WRL、OBJ
供电电压 220VAC、50HZ

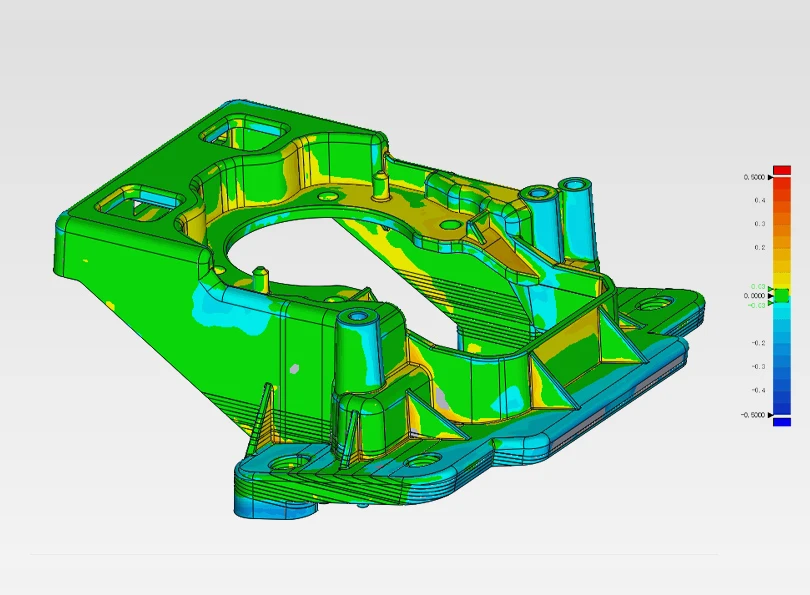

塑造质量：迅速获得最佳数据结果
采用高性能的硬件模块以及功能强大的三维重建算法，不论用户经验如何，始终可实现精确测量，同时提供高分辨率和可追踪数据结果。三维模型细节分辨率高，满足特征线、半径、切边和孔样等检测需求。

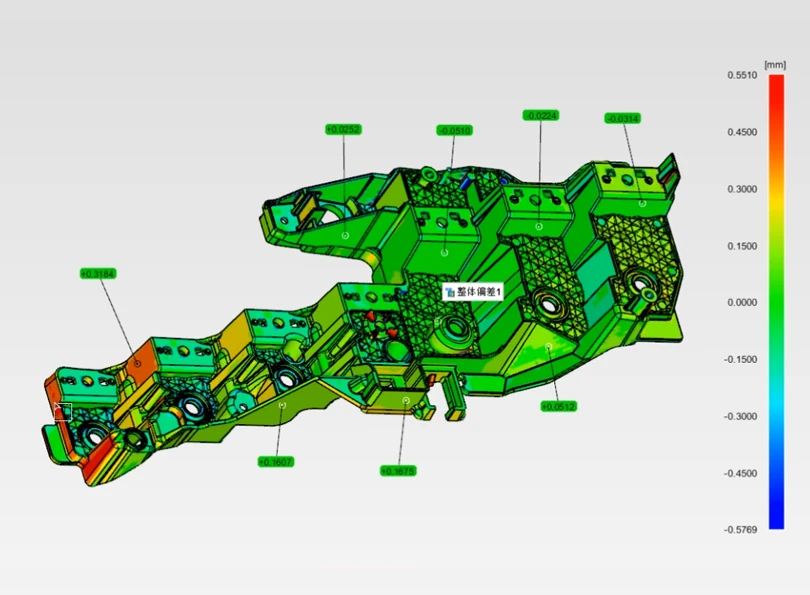

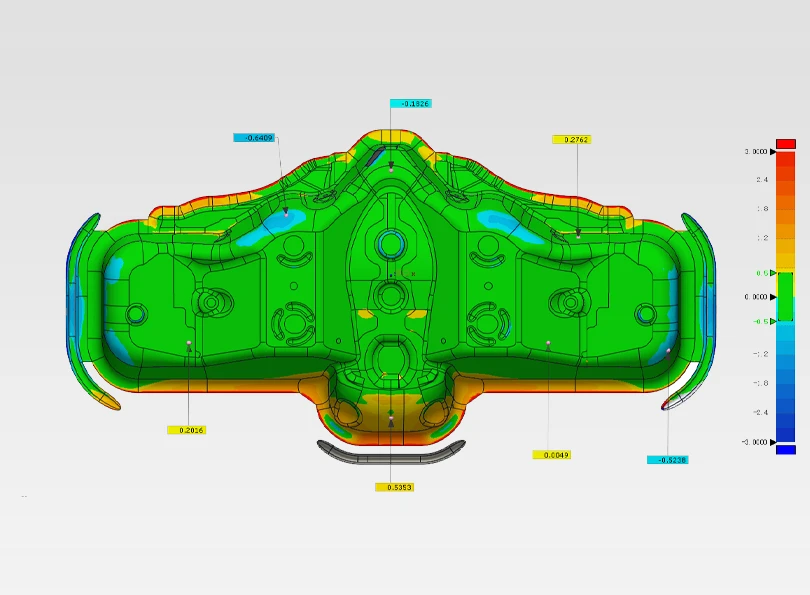

  • +塑料件质量保证

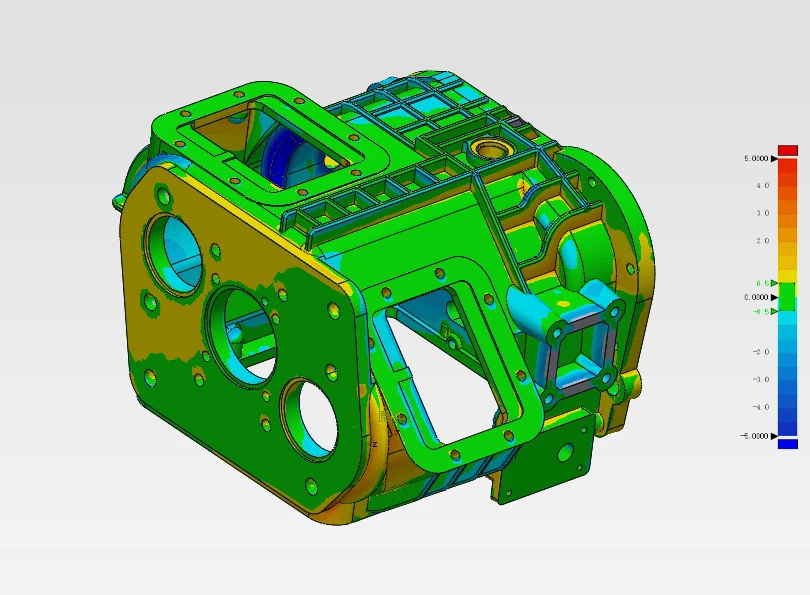

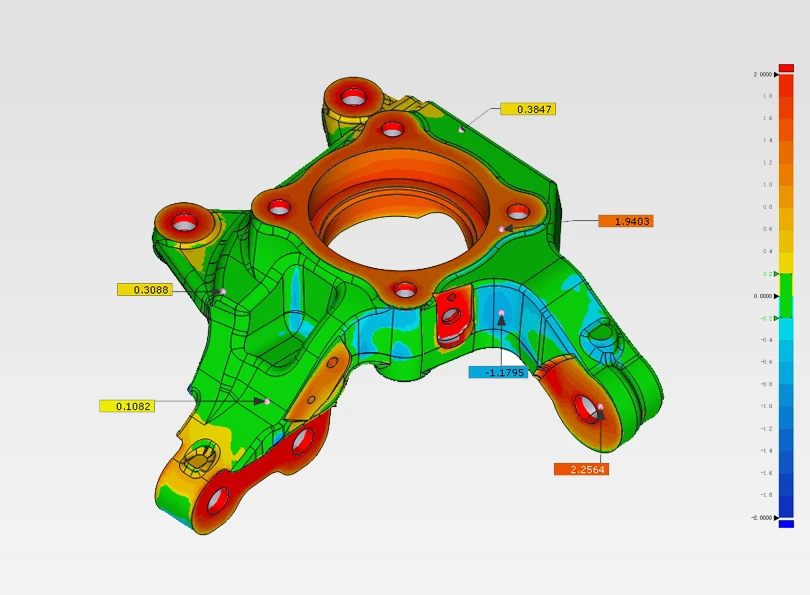

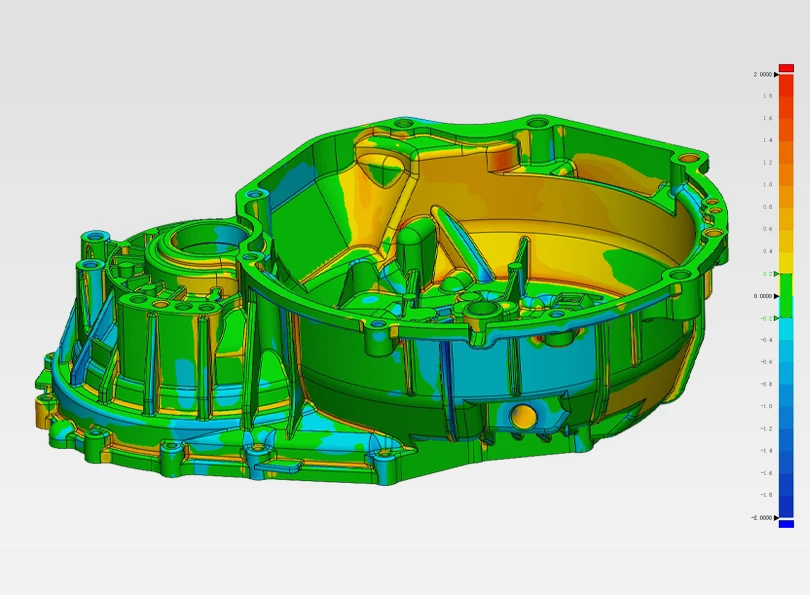

  • +铸造件质量保证

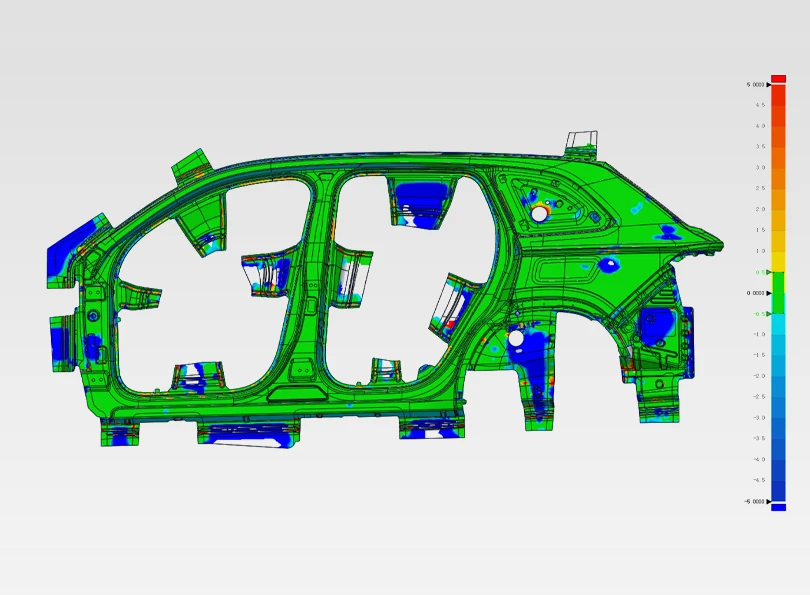

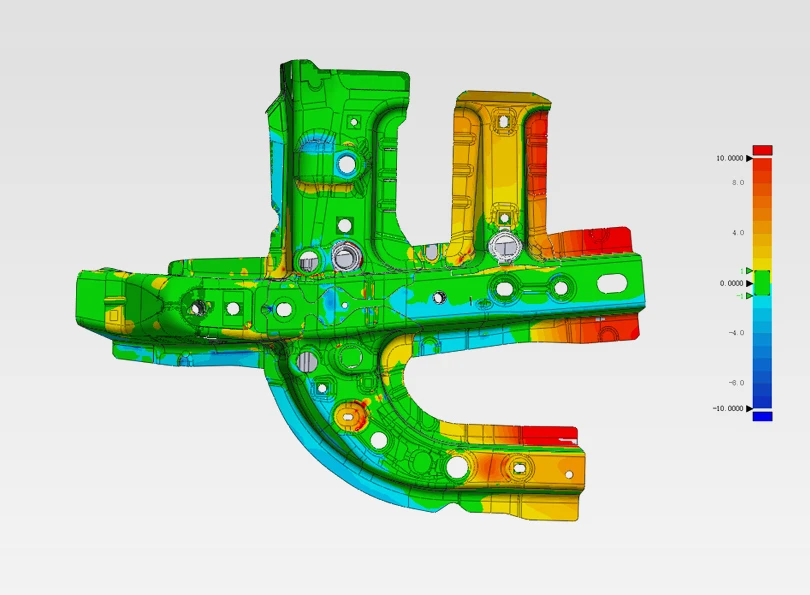

  • +钣金件质量保证

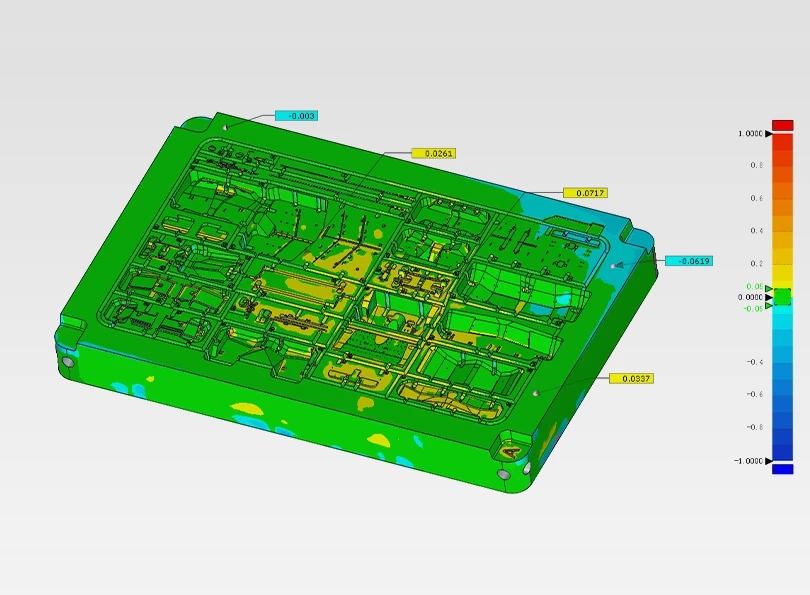

  • +模具质量保证

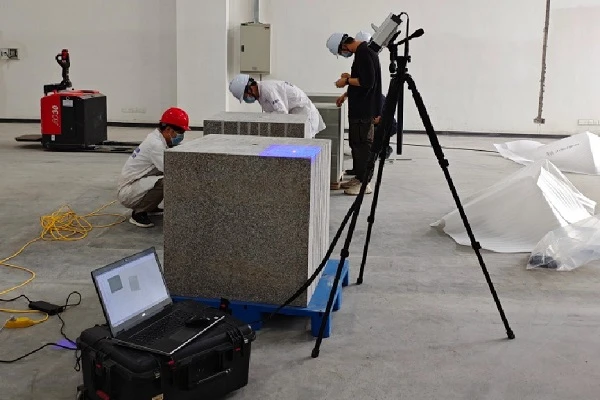

    • 客户案例
    更多案例 >
