XTDP近景摄影测量分析软件

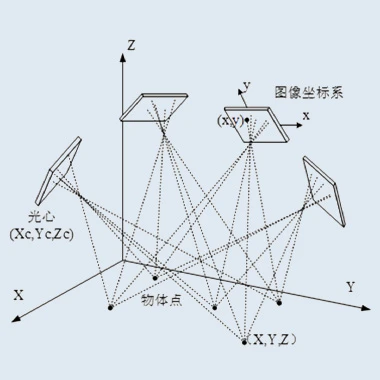

软件利用高分辨率量测相机，从不同角度采集被测物表面的参考目标点图像，并应用近景摄影测量原理计算目标点的3D坐标，进而转换为被测物的空间构型。软件除提供形貌尺寸检测功能外，还可用于装配坐标系对齐、静态变形分析和几何特征评价等，在工业领域大型工件尺寸检测、风电叶片装配检测、卫星天线装配引导、桥梁塔架静载变形、煤岩土木相似材料静态变形测试等领域具有广泛应用前景。
形貌尺寸检测

形貌尺寸检测

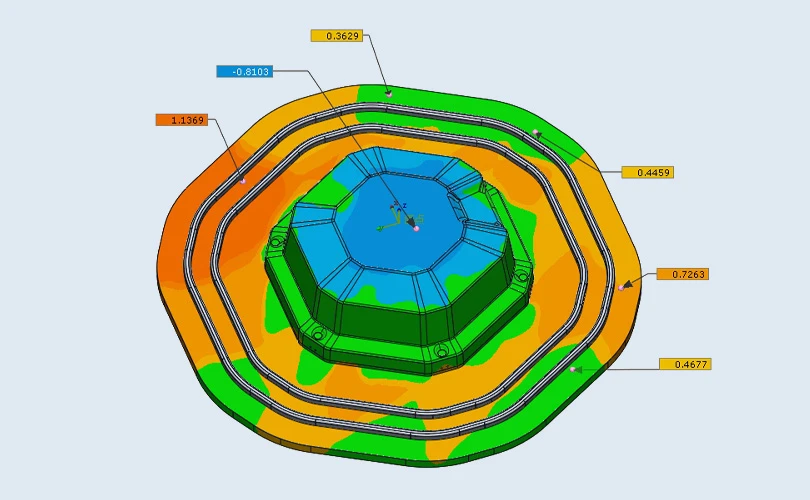

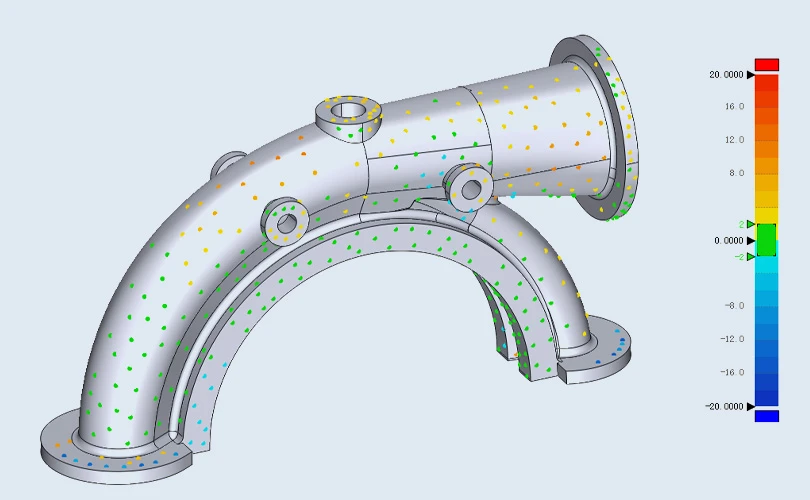

测量目标物体三维形貌轮廓，与CAD数模检测比对，获取关键点尺寸偏差
• X，Y，Z三维坐标
• X，Y，Z三维偏差分量及总偏差E

静态变形分析

测量多组不同载荷状态下的同名目标点坐标，计算目标点的运动和变形变化

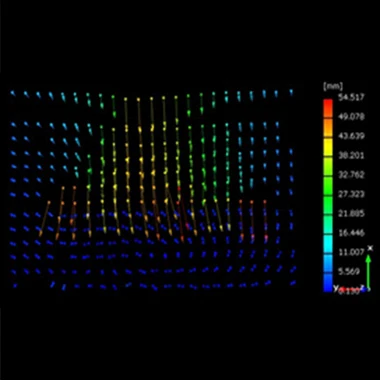

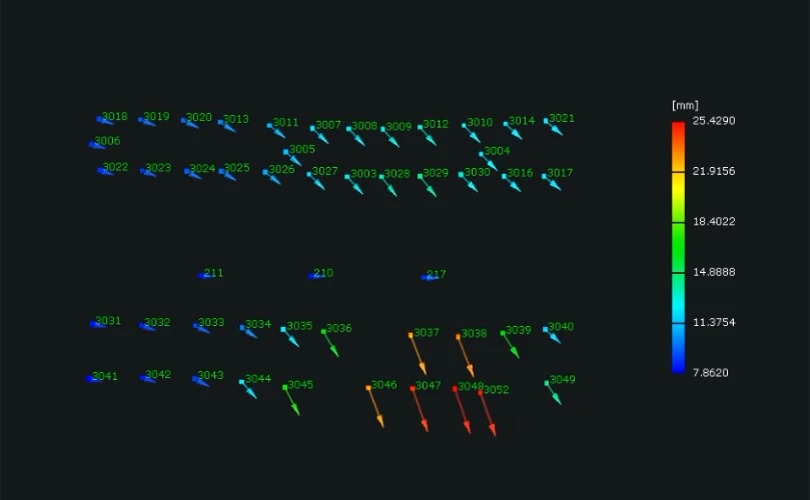

• X，Y，Z三维位移分量及总位移E
• 弯曲、扭转、挠度
• 6-DoF
静态变形分析
几何特征评价

几何特征评价

针对关键几何特征进行拟合分析，并评价其关键尺寸数据
• 点、线、面等多种元素构造
• 点-点距离、线-面夹角等多种分析评价

装配坐标系对齐

提供多种坐标转换方式，支持自定义创建多坐标系，并可分析各坐标系间位置关系
• 3-2-1、点-线-面、参考等多种坐标转换
• 距离、角度等多种对齐分析
装配坐标系对齐
XTDP软件特色
  • • 误差控制在4μm+4μm/m，满足工业级高精度需求；
    • 采用先进的光学摄影测量技术，确保数据稳定可靠。
    高精度算法

    高精度算法

  • • 支持点、线、面、圆等几何元素拟合及空间计算；
    • 可进行尺寸测量、角度分析、坐标转换等操作。
    特征检测

    特征检测

  • • 多载荷状态下关键点的三维变形偏差计算和分析；
    • 目标物三维运动的位移数据可视化呈现；
    • 根据阵列点自动绘制网格，计算变形场。
    变形分析

    变形分析

  • • 利用多核CPU并行计算，提高解算效率，数分钟即可完成测量；
    • 支持多状态批量处理，提高作业效率。
    并行加速

    并行加速
