航空航天

新拓三维数字图像相关DIC技术用于航空航天领域三维全场位移、变形测量，针对飞机机翼动态变形测量、风洞动态测试、材料高温测试、零部件动态变形、振动/碰撞/疲劳失效分析等流程，提供非接触DIC测量解决方案。

观看视频
航空航天材料与结构测试, 三维应变测量系统, 数字图像相关DIC技术,高速DIC,材料高温测试,结构动态变形测试,风洞试验,新拓三维
观看视频
赋能场景

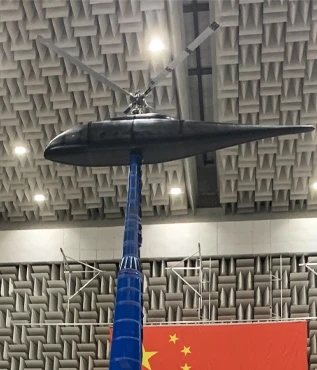

  • XTDIC-STROBE三维动态测量系统，基于标志点动态轨迹追踪，可实时分析风洞试验中由风力产生的震动和变形量，具体解算出机翼在特定速度风洞模型下的姿势角、自转加速度等参数。
    风洞动态试验

    风洞动态试验

  • 三维数字图像相关法（3D-DIC），基于大倾角弱相关散斑匹配方法，以及相机动态校正方法两项关键技术，可用于风洞模型机翼变形和姿态测量，以及飞行过程中机翼大挠度变形检测。
    零部件变形测试

    零部件变形测试

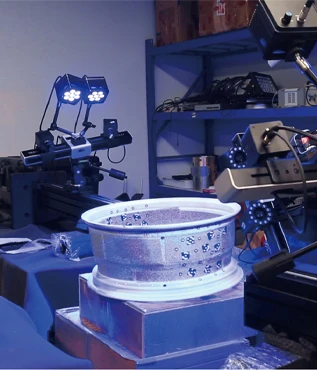

  • 飞机零件多采用焊接、铰接、铆接等方式连接，数字图像相关DIC技术可用于零件连接结构在载荷下的变形及位移，分析载荷能否有效传递，确保连接部位安全性和牢靠度。
    连接件失效分析

    连接件失效分析

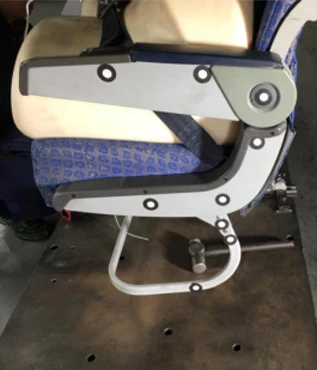

  • 零部件和结构测试，是飞机稳定性和安全性测试的重要内容。DIC技术可用于机翼、襟翼变形测量、零件变形测量（座椅、涡轮等）、机身外壳结构变形测试、振动测试等。
    结构动态变形测试

    结构动态变形测试

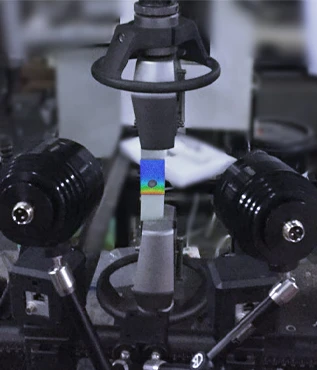

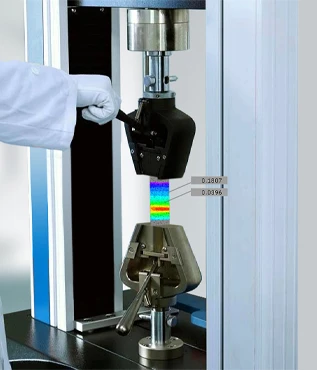

  • 非接触式DIC技术，可用于各类航空材料测试，包括常规测试，高温高压、高速动态、疲劳测试，微尺度材料测试等，尤其适用非均质复合材料，数据可用于有限元分析（FEA）验证。
    航空材料力学测试

    航空材料力学测试

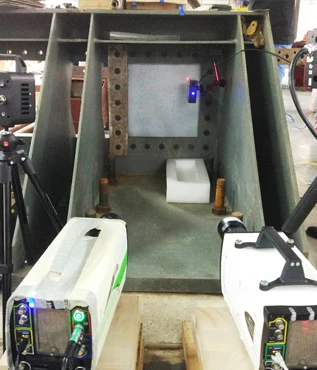

  • DIC测量技术可用于振动、碰撞变形、疲劳监测试验，分析航空材料在循环加载下的疲劳强度，结构件强度、损伤部位的识别，防止反复循环导致疲劳失效，有助于优化材料和结构性能。
    安全测试（振动、碰撞、疲劳测试等）

    安全测试（振动、碰撞、疲劳测试等）

    • 应用方案
    • DIC技术在大型飞机机翼动态变形测量中的应用
      DIC技术在大型飞机机翼动态变形测量中的应用
      基于1:10缩比机翼试验台的仿真验证，采用新拓三维XTDIC-STROBE三维动态测量系统同步测量和精度对比，验证飞机机翼动态变形全场测量精度达0.21mm/2m，满足飞行载荷下机翼挠度监测要求，为航空器气动弹性分析提供了高精度全场动态变形测量方案。
      查看详情 >
    • 新拓三维DIC三维动态测量系统用于飞行器空间姿态测量
      新拓三维DIC三维动态测量系统用于飞行器空间姿态测量
      在现代飞机性能测试中，飞行器及其结构件的运动分析，大多基于理论模拟或者风洞实验。采用新拓三维DIC高速测量系统结合高速摄像机，可对飞行器结构件及机载物在空中飞行状态下轨迹、姿态、位移、变形进行测量。
      查看详情 >
    • 2000度超高温下材料三维应变测量
      2000度超高温下材料三维应变测量
      新拓三维XTDIC三维全场应变测量系统，基于数字图像相关DIC技术，通过对高温环境下材料的形貌、变形、应变的同步测量，可以获取材料因高温引起的表面形状变化，揭示材料失效过程，并能定量给出失效的临界温度和应变范围。
      查看详情 >
    更多案例 >
