固定式蓝光三维扫描技术用于航空涡轮叶片检测行业解决方案

一、项目背景应用

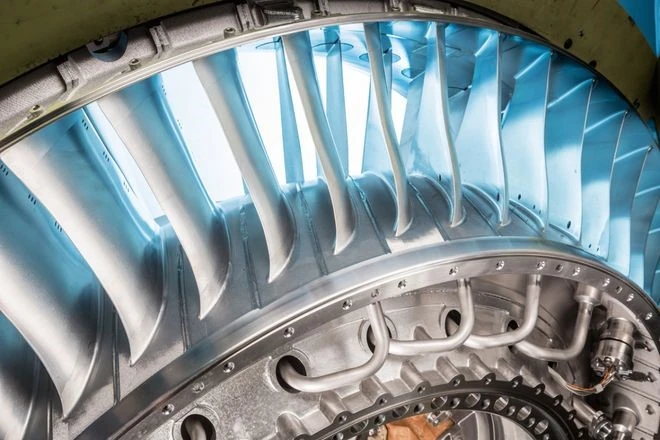

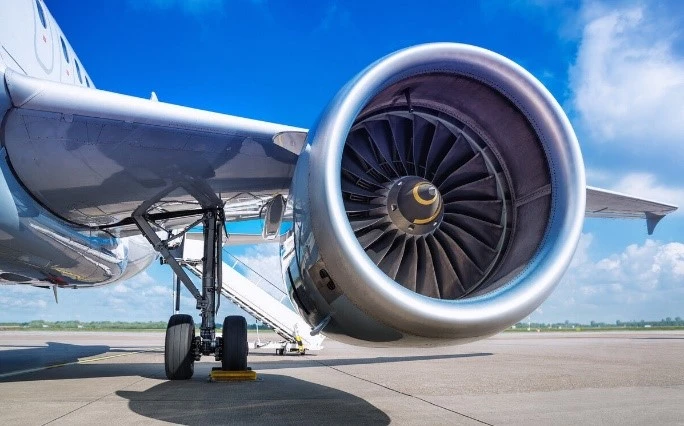

航空发动机最重要的零件之一就是涡轮叶片，它采用不同于普通材料制成，价格昂贵。发动机的性能很大程度上取决于叶片型面的设计和制造水平。航空发动机叶片是典型的自由曲面零件，它的曲线形状、制造精度和质量直接决定了发动机的推进效率和安全。

涡轮叶片的3D尺寸检测是一项极具挑战性的工作，需具备检测特征、尖锐边缘、根部几何形状和冷却孔的能力。而传统测量方法测量周期长、接触损伤风险、无法获取全尺寸数据等痛点。新拓三维XTOM固定式蓝光三维扫描技术凭借非接触、高精度、全尺寸数字化的优势，成为现代叶片质量管控中不可或缺的工具，应用于：

新品全尺寸检测：确保设计几何精度达标。

返修叶片再认证：评估磨损、变形与修复效果。

逆向工程与模具验证：加速新品开发与模具维护。

过程质量监控：统计关键尺寸波动，优化工艺。

二、测量难点与挑战

复杂几何特征：自由曲面、扭转角度、薄壁结构、冷却气膜孔（微米级）。

微细特征与凹坑：叶根榫槽、叶尖缘板等区域可达性差。

焊缝检测复杂性：焊缝为不规则曲面，难以评估整体均匀性；焊缝与叶片基体过渡区域的缺陷难以精准定位；

型面与装配精度：叶片曲率、平行度等参数需基于完整型面数据计算，传统单点测量数据量不足，导致误差较大。

三、蓝光三维扫描解决方案

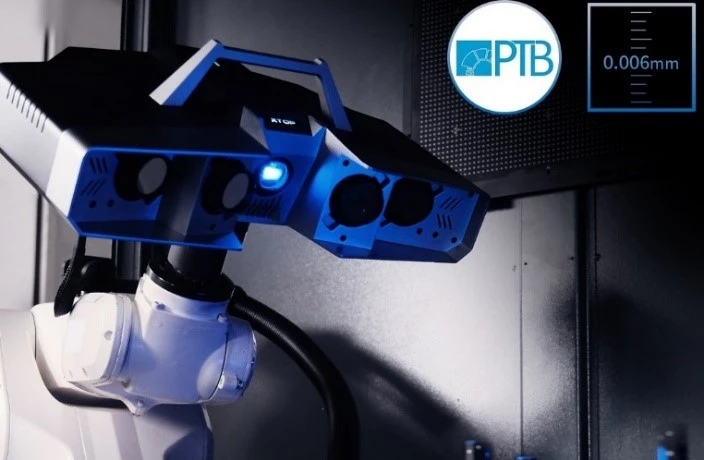

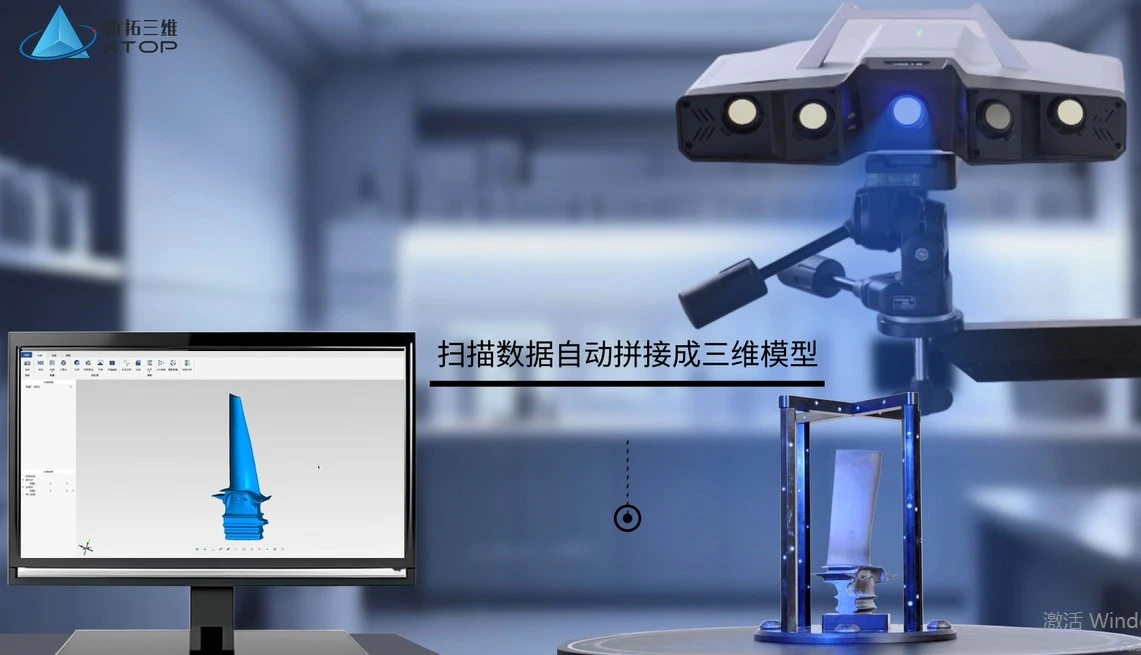

新拓三维XTOM固定式蓝光三维扫描仪，聚焦中小尺寸测量区域精细数据，精准捕捉微小缺陷与焊缝纹理，完美适配复杂自由曲面与焊缝不规则形态的检测需求。

1、通过模块化工装夹具定位，一次性扫描叶片表面、焊缝、型面关键区域，无测量盲区；

2、经软件自动去噪补全后，检测分析表面平整度量化与裂纹、凹坑等缺陷识别；

3、焊缝均匀性与气孔、未焊透等缺陷定位；型面曲率、平行度及关键尺寸验证，数据全面且精准。

四、可视化检测助力追溯优化

新拓三维X-INSPECT三维检测软件，可一键对齐CAD模型，生成全域偏差色谱图。分析关键参数自动提取：弦宽、扭角、前/尾缘半径、壁厚（通过点云偏置分析），直观呈现超差位置与数值，为质量追溯、工艺优化提供数据支撑。

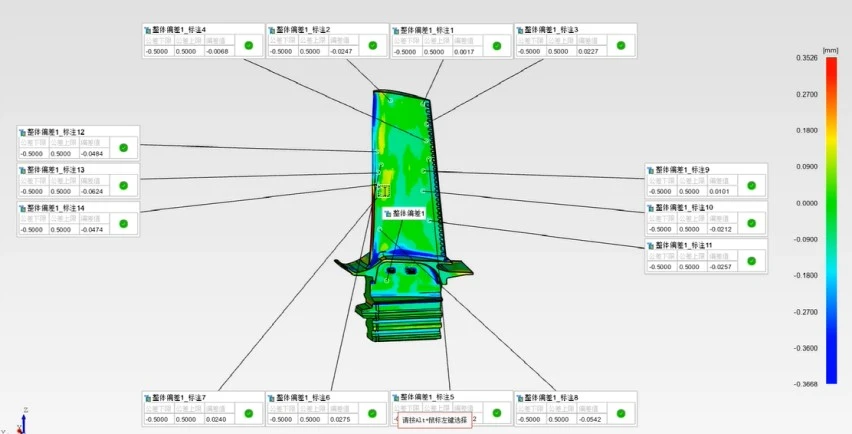

1、全尺寸检测

通过多角度蓝光条纹投影，5分钟内获取叶片高密度点云，覆盖所有曲面与微结构。全域偏差色谱图，直观显示超差区域。

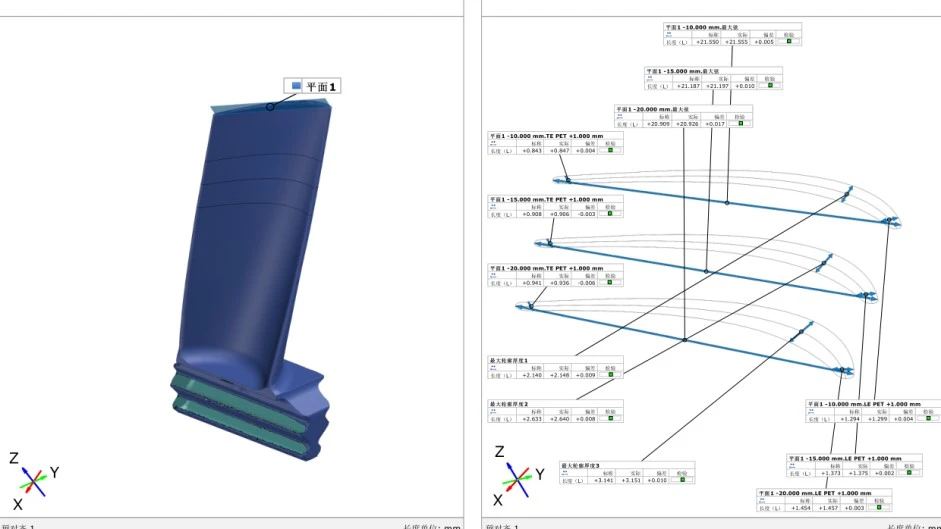

2、翼型轮廓精度

检测叶身截面弦宽、扭角、前/尾缘曲率半径。沿叶高提取关键截面，自动对齐CAD理论模型，计算实际轮廓与设计的法向偏差（如叶背型面扭曲导致气动效率下降）。

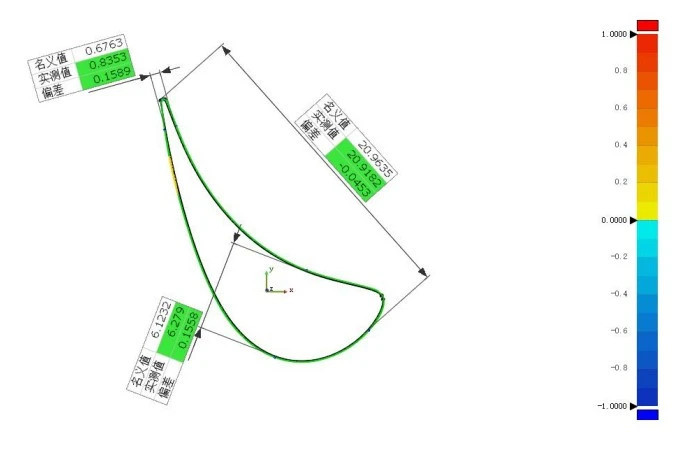

3、边缘点与边缘圆检测

前/尾缘较薄，传统接触测头易磨损且无法精准定位。蓝光3D扫描技术结合亚像素边缘提取算法：识别刃口轮廓，拟合前缘圆半径（R值）。

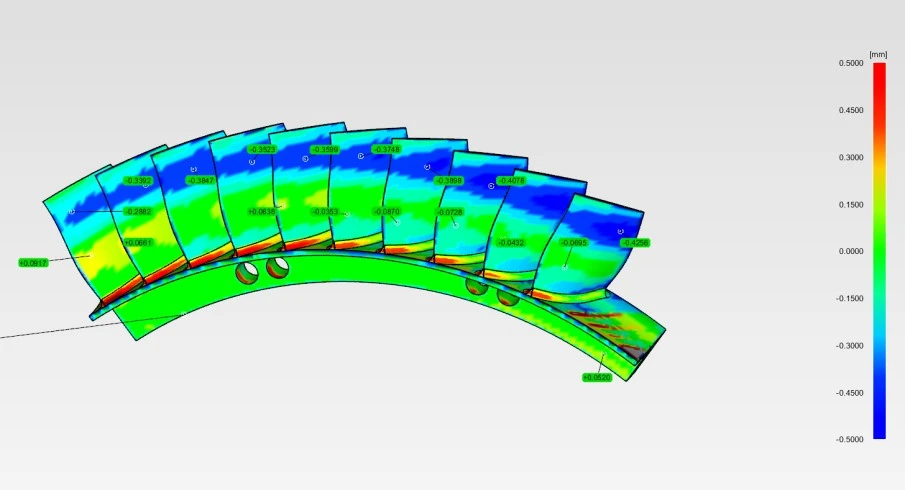

4、壁厚均匀性分析

通过生成厚度分布云图，定位冷却失效风险区（如叶尖局部壁厚<0.25mm），分析叶片壁厚CPK值，预警铸造壳型变形。

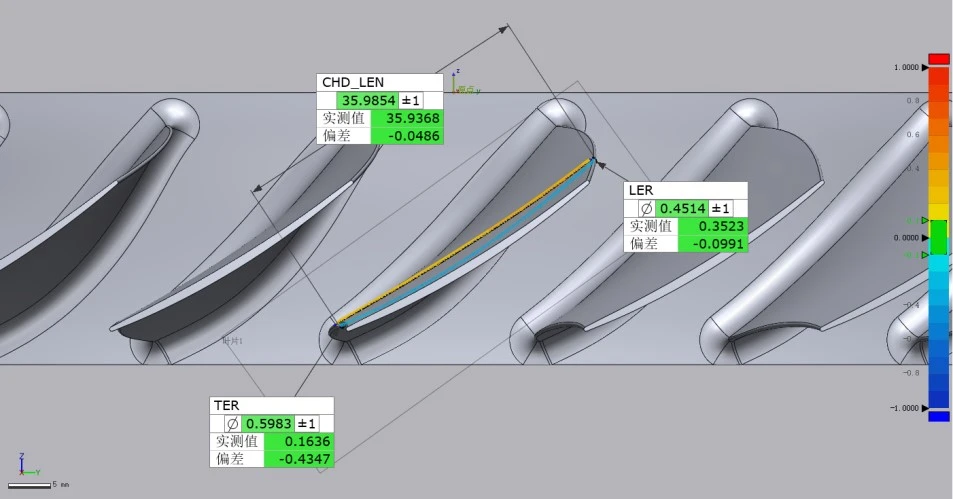

5、翼型截面形状与位置度

榫头安装角，保证叶片与轮盘装配精度

叶尖径向位置，决定发动机气密性，点云拟合叶尖最高点

气膜孔位置度，冷却气流分布关键，识别小孔中心坐标

截面形状分析，对比各截面重心偏移量（反映扭转变形）；计算截面惯性矩，评估抗离心载荷能力。
