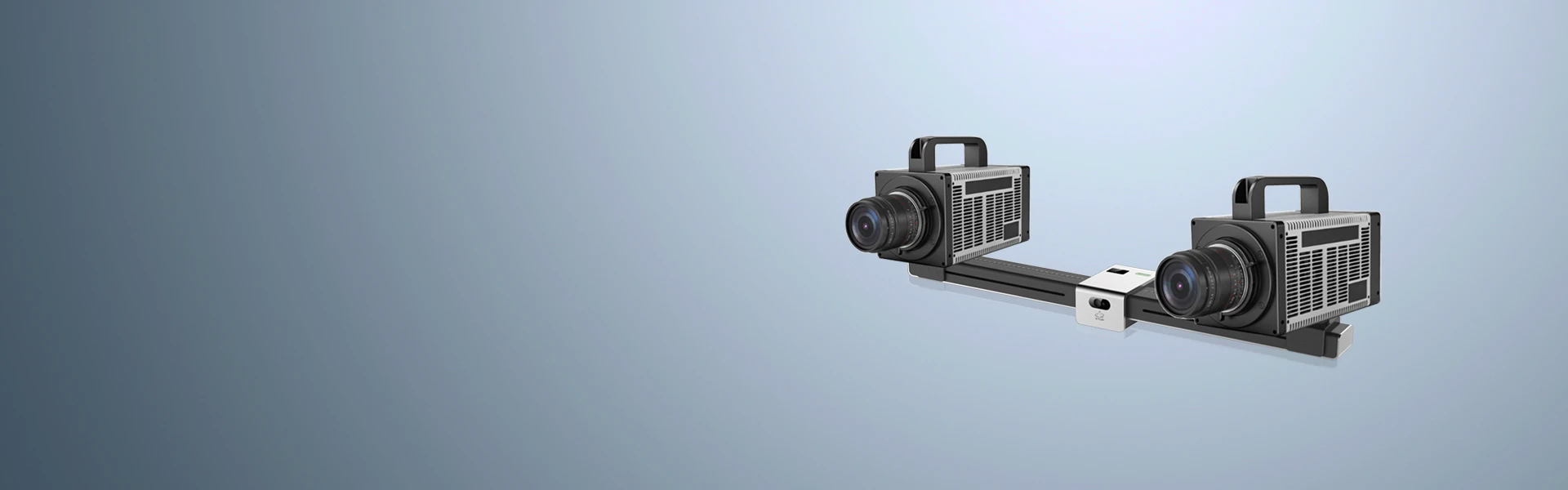

XTDIC-SPARK系列

三维高速测量系统

观看视频
dic高速测量，DIC高速应变测量系统，DIC轨迹姿态测量
观看视频
高速/超高速非接触全场坐标、位移、变形、应变测量
XTDIC-SPARK三维高速测量系统，可直接控制高速相机采集，或从外部导入图像序列或视频，通过参考点和时序信息计算追踪点的位移、速度、加速度等数据。高速DIC测量系统基于时间面板可呈现目标的所有状态数据，包括数据表、曲线、三维轨迹和姿态等，实现高速或超高速等极端试验的非接触高速瞬态变形/位移测量。
技术特性

技术特性

• 超过100万帧的超高速dic测量，跟踪精度高达 0.01px
• 海量目标同时追踪
• 支持多种格式图像或视频导入计算（AVI、TIFF、BMP、JPEG、MPEG2、CINE等）
• 灵活的多相机组合测量
• 图像预处理

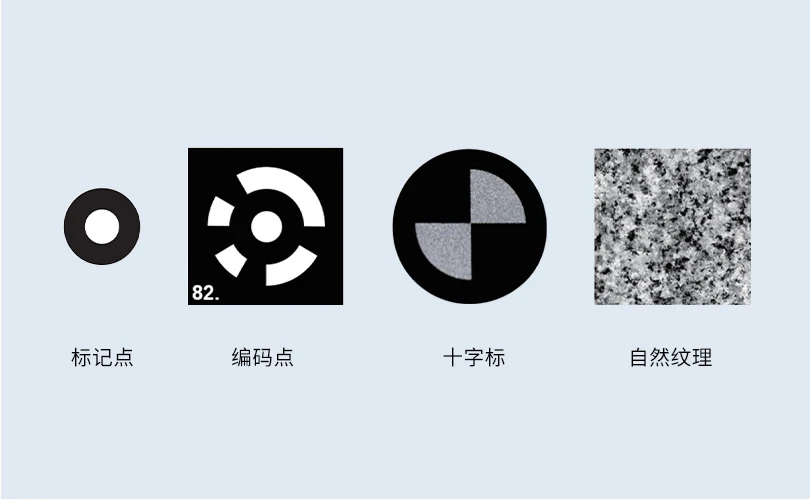

• 特征跟踪和匹配跟踪算法（标记点，编码点，十字标等）
• 手动、半自动、全自动跟踪
• XY/XT/多轴多窗口图表，三维轨迹显示

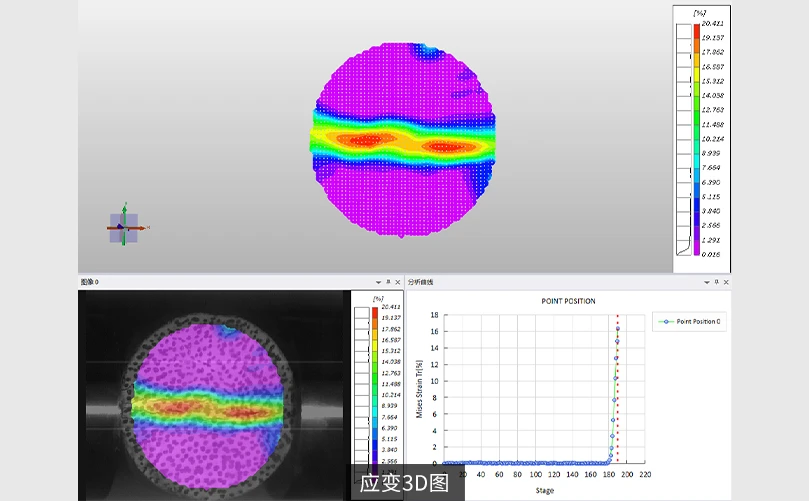

• 2D、3D坐标，位移，变形，应变
• 角度、速度、加速度，6-DOF轨迹姿态
• 偏差比对CAD/FEM
• 材料力学实验（冲击，碰撞，模态等 ）

智能软件

用户通过XTDIC和XTDA软件可以方便直观地测量三维位移和变形，测量分析实际速度与加速度。测试人员基于点的测量数据，能够进行完整6个自由度（DoF）分析。
• 基于标记点、特征点的运动测量分析；
• 运动参数分析及6-DOF轨迹姿态测量；
• 高速实时多模式追踪计算。
了解详情 >
智能软件
典型配置
型号 XTDIC-SPARK-SD XTDIC-SPARK-SR XTDIC-SPARK-HR XTDIC-SPARK-US XTDIC-SPARK-UR
规格 1.3M 2M 5M 1.0M 21M
满画幅帧率 130万像素x2 200万像素x2 500万像素x2 100万像素x2 2100万像素x2
相机帧率 1000 fps 3200fps 4500fps 20000 fps 1000 fps
最小曝光时间 100ns 100ns 1us 100ns 1us
应变测量精度 50με 50με 30με 50με 20με
位移测量精度 0.01px 0.01px 0.01px 0.01px 0.01px
内存容量
16/32/64/128G
可定制实时写入固态硬盘
16/32/64/256/512G
可定制实时写入固态硬盘
40/80/160/320G
可定制实时写入固态硬盘
40/80/160/320G
可定制实时写入固态硬盘
40/80/160/320G
可定制实时写入固态硬盘
行业应用

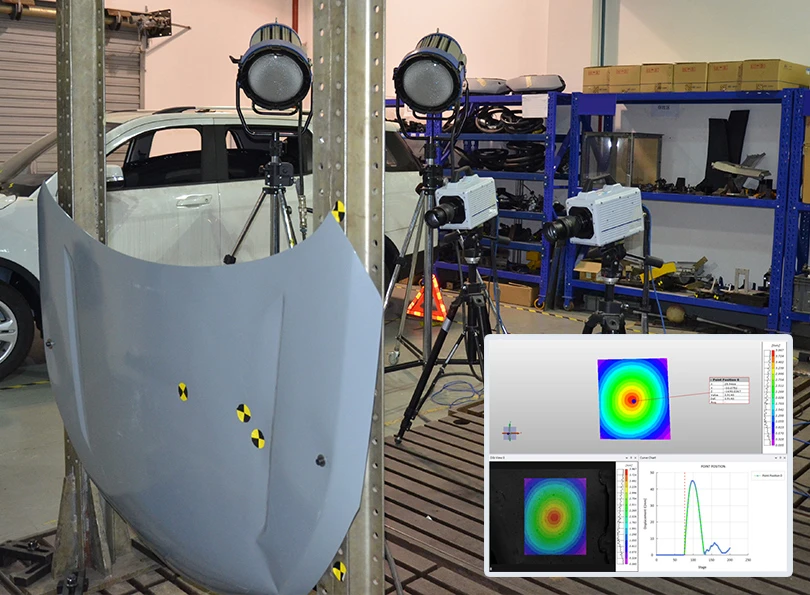

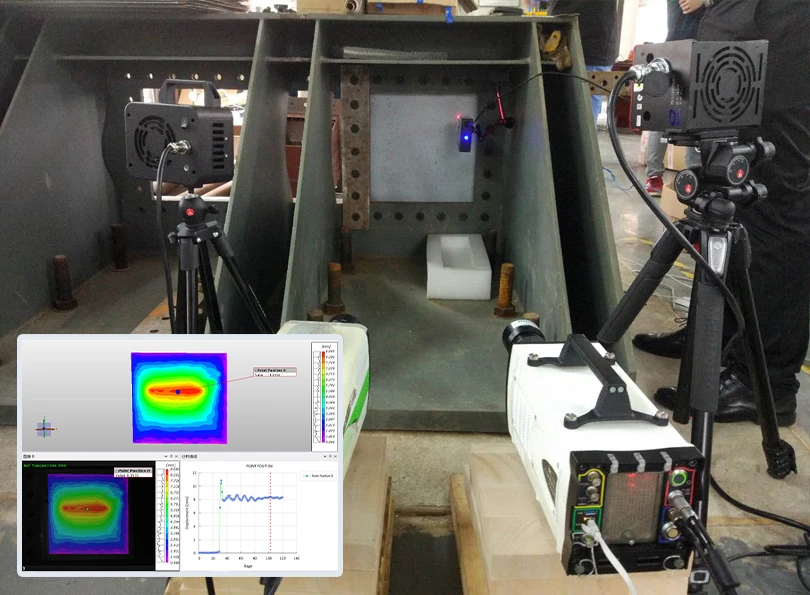

XTDIC-SPARK三维高速测量系统是研究瞬态变形和动态应变测量的理想工具，高速dic在高速冲击、碰撞测试、爆炸试验、振动分析、断裂力学研究及高速动态试验等领域中应用广泛。
了解详情 >

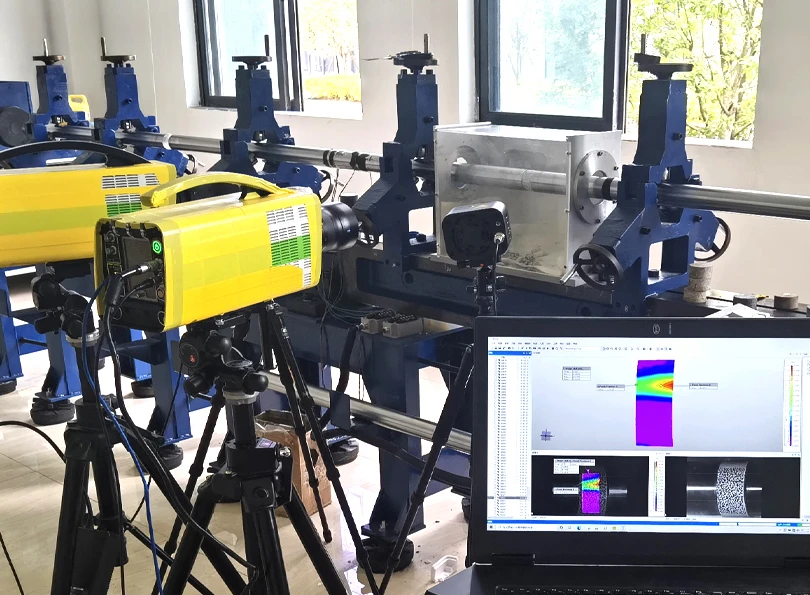

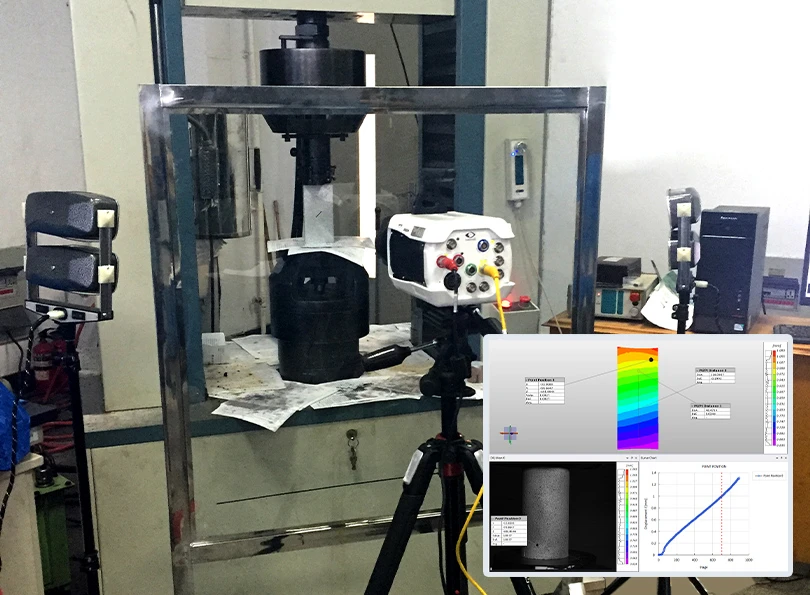

  • +材料性能测试

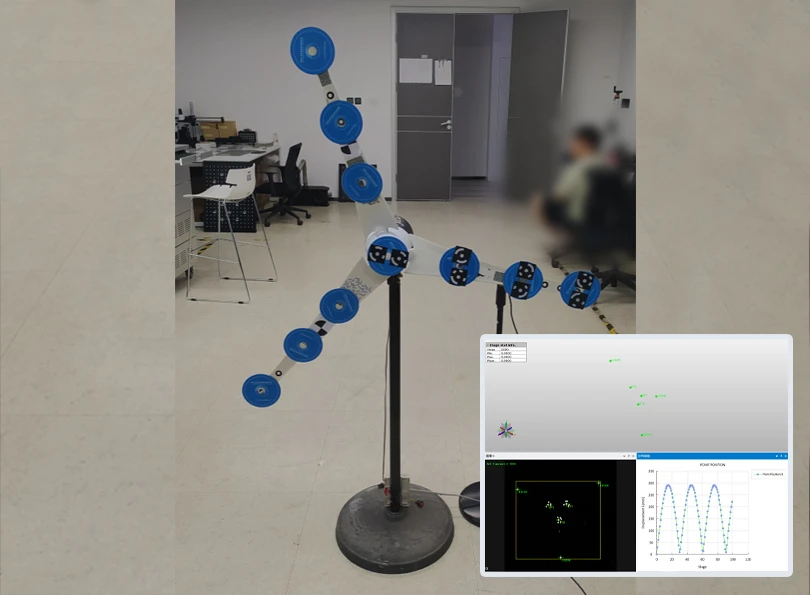

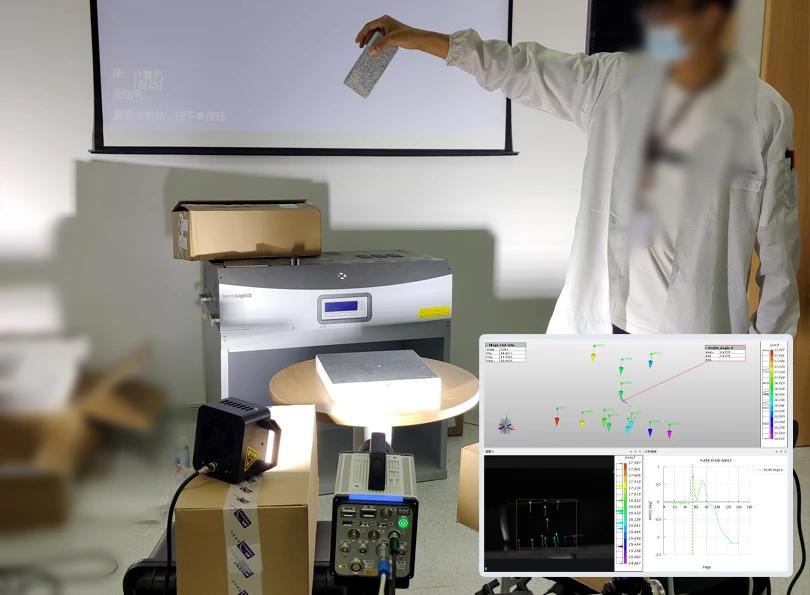

  • +轨迹姿态跟踪
    • 客户案例
    更多案例 >
