钣金成形件尺寸把控难？蓝光三维扫描技术解决尺寸/曲面/孔位偏差、装配难题

一、应用背景与检测需求

钣金折弯安装支架是装备制造的通用基础连接件，折弯角度、基准间距、安装位尺寸的精度，直接影响整机装配效率、结构强度与长期运行稳定性。

该类工件多折弯、多异面的结构特性，传统检测手段存在效率低、盲区多、回弹偏差难量化等短板，无法匹配质控与工艺优化需求，新拓三维XTOM拍照式蓝光三维扫描仪是破解这一痛点的高效技术方案。

支架包含多组垂直折弯面与安装基准面，核心管控指标覆盖折弯角度、折弯边间距、异面安装尺寸、平面度等。尺寸偏差过大将导致装配干涉、安装错位、结构应力集中等问题，是钣金折弯工序的重点质控对象。

二、XTOM蓝光三维扫描检测方案

传统检测方案对于钣金支架折弯回弹难量化，空间尺寸存盲区，检测效率不匹配，数据难指导优化，难以定位偏差根源，无法为折弯工艺、模具参数优化提供数据支撑。

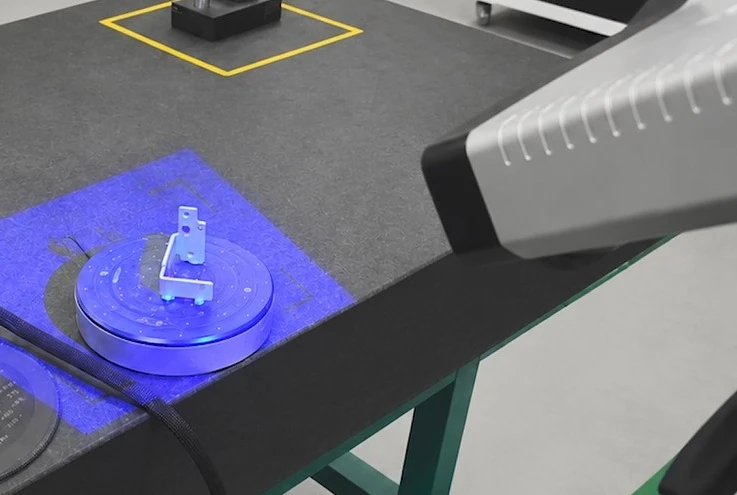

采用XTOM拍照式蓝光三维扫描仪，快速获取折弯支架完整三维形貌数据，结合专业检测软件与CAD设计数模比对，实现折弯角度、线性尺寸、形位公差的全维度量化分析。

3D扫描检测流程如下：

工件预处理

钣金表面喷涂薄层哑光显像剂消除反光干扰；在工件非功能区域粘贴定位标记点，为多角度扫描数据提供高精度拼接基准。

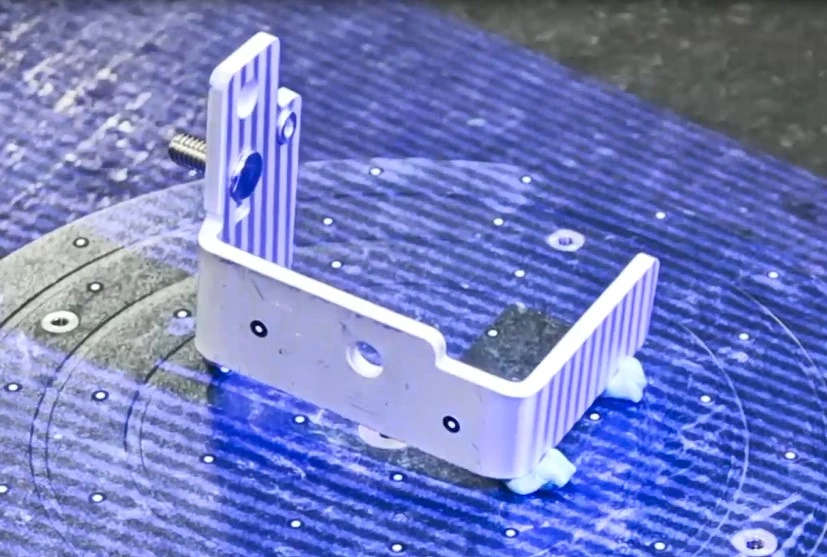

全域三维数据采集

XTOM蓝光三维扫描仪快速采集工件全域三维点云，通过多角度拍摄自动拼接，完整还原所有折弯面、边角过渡区、安装基准面的细微特征，无数据盲区。

数模对齐与检测分析

将优化后的点云数据导入三维检测软件，与产品CAD设计数模完成基准对齐，自动开展全域偏差分析、折弯角度计算、关键尺寸标注与形位公差评定。

标准化报告输出

生成彩色偏差色谱图与尺寸偏差数据表，一键导出标准化检测报告，所有检测数据可数字化归档，支持质量追溯与批次对比分析。

三、实测检测结果分析

通过扫描点云与CAD数模的精准比对，完整量化工件所有尺寸偏差，核心检测结果如下：

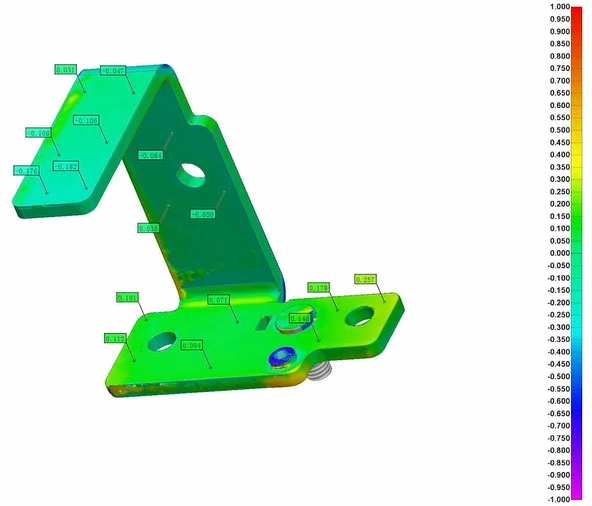

1、全域偏差可视化呈现

从偏差色谱图可直观看到工件整体尺寸分布规律，折弯回弹区域偏差相对显著，可快速定位偏差集中区域与超差位置，替代传统逐点排查模式。

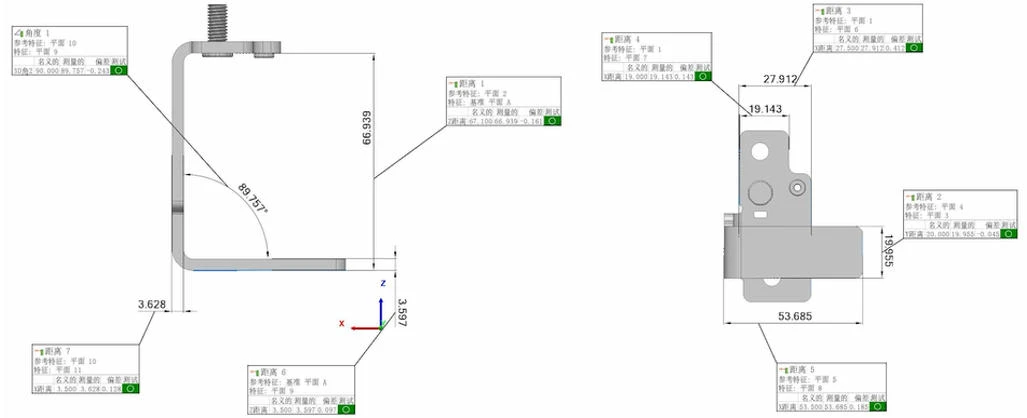

2、折弯角度精准检测

针对名义值90°的核心折弯角，实测角度为89.757°，偏差值为-0.243°，可精准量化钣金折弯回弹量，直接为工艺参数调整提供精确数据依据。

3、关键线性尺寸偏差

折弯边间距偏差-0.161mm；基准面Z向距离偏差+0.097mm；横向安装位尺寸偏差+0.185mm；折弯成型边距偏差+0.412mm。

所有尺寸均可自动提取、批量评定，数据一致性远高于人工测量；其中折弯成型边距的正偏差与折弯回弹特性高度吻合，可直观反映工艺形变规律。

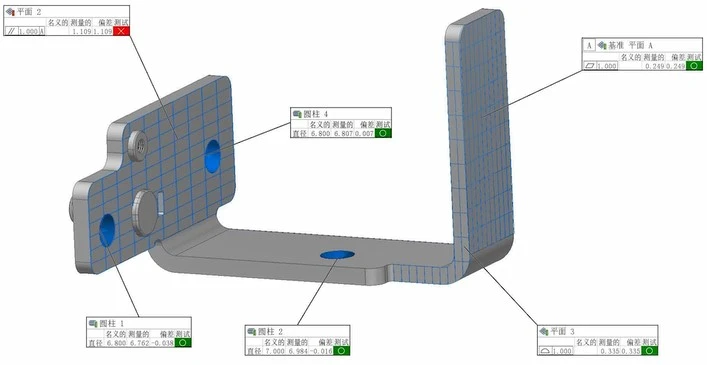

4、基准面形位公差评定

工件安装贴合面的平面度、相对基准的平行度均处于工艺允许范围内，无明显翘曲变形。支架与装配基体的贴合密实度分析，可避免安装后出现受力不均、连接松动、应力集中等问题，保障装配精度与结构稳定性。

四、方案应用价值

精准量化折弯回弹：直观输出角度偏差与形变分布，为折弯参数调整提供精确依据，缩短新品打样周期。

全域尺寸覆盖：单次扫描获取完整三维数据，覆盖所有折弯面、安装位与过渡区，消除传统测量盲区，杜绝装配隐患。

高效适配量产质控：拍照式3D扫描速度快，可高效完成全尺寸检测，支撑产线快速巡检与首件确认。

非接触无损检测：纯光学测量无接触，不划伤工件表面，适配各类表面处理的钣金件，覆盖半成品到成品全工序检测。

数字化制程管控：检测数据可永久归档，支持批次趋势分析与SPC管控，助力工艺迭代与制程能力持续提升。

五、行业应用总结

钣金折弯装配件的折弯精度，是钣金加工质量的核心指标。新拓三维XTOM拍照式蓝光三维扫描仪以高精度、高效率、全维度的光学检测能力，破解了传统钣金检测“回弹难量化、尺寸测不全、效率跟不上”的行业痛点，为钣金折弯类零部件提供了从新品研发打样到批量生产质控的全流程数字化检测方案，可广泛适配各类折弯支架、机箱壳体、钣金结构件的三维检测场景。
