高温下伸长超600%！橡胶大变形该如何测准？

摘要

橡胶高温工况下可达600%以上的断裂伸长，传统接触引伸计极易失效。案例结合XTDIC‑VG 视频引伸计200℃高温橡胶大变形实测案例，对比不同应变测量方案，解读非接触测量在大变形橡胶测试中的实战应用价值。

案例背景

在橡胶材料力学性能检测中，拉伸强度、定伸应力、拉断伸长率、泊松比是评价密封件、减震件、橡胶制品品质的核心指标。橡胶属于典型超弹性材料，拉伸过程会产生大变形，尤其高温工况下，材料力学行为进一步发生改变，应变测量环节恰恰是很多试验出现偏差、失效的关键点。

同样是测应变，不同测量方式，面对橡胶这类软质大变形材料，会呈现截然不同的测试效果。如何实现无干扰、全过程连续跟踪，拿到真实可靠的全段应变数据，是橡胶质检与研发测试的现实课题。

新拓三维XTDIC-VG-240视频引伸计用于高温橡胶大变形测试

一、橡胶大变形测试：传统测量方案短板

橡胶哑铃试样拉伸测试遵循GB/T528、ISO37标准要求。当伸长率达到300%‑600%区间，叠加200℃高温环境，传统方案的矛盾被充分放大：

应变片：应变片极易脱胶、开裂，无法跟随试样持续变形，仅可用于小变形区间。

接触式引伸计：结果定义清晰，适合标准试样；但机械夹持带来的装夹、对中操作，在面对软性材料时，夹持接触会引入新的变量。

提示：如直接取用试验机横梁位移换算伸长率，但横梁位移包含夹具滑移、整机弹性形变，不是试样真实标距段变形，最终得到的定伸应力、伸长率会存在明显系统误差。

三种应变测量方案对比

测量方案	应变片	接触式引伸计	视频引伸计

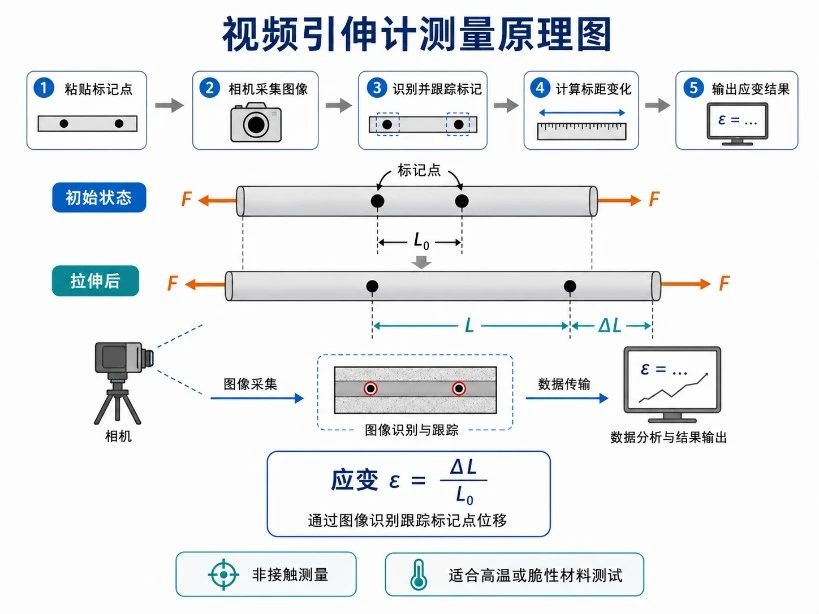

测量原理	局部表面应变采集	标距两端机械位移采集	视觉跟踪标记点位移计算应变
接触形式	粘贴接触	刀刃机械夹持	非接触
前处理工作	贴片‑固化‑接线，工序复杂	装夹、试样对中，操作成熟	试样制作散斑标记，数分钟完成准备
场景适配性	差，大变形易脱胶开裂，高温易失效	较差；夹持引入附加应力；量程不足；高温下刀刃易损伤软试样	优秀；无机械干扰；不受机械量程限制，可适配高温环境

视频引伸计依靠视觉建立标距，不受机械量程限制，在面对软质、超大变形、高温工况的场景下更具有适配能力，这赋予了视频引伸计更强的测试对象适配能力。

软质材料测试的核心作用

• 不接触试样：完全消除夹持力对橡胶软质材料的干扰；
• 全程跟踪：在大变形条件下，仍保持标距持续锁定，数据完整记录至试样断裂；
• 真实反映材料特性：不限制材料自由变形，获取的应力-应变曲线更贴近材料真实力学行为。

二、视频引伸计高温橡胶大变形实测

3.1、测试系统与架设

试验采用新拓三维XTDIC‑VG‑240视频引伸计，高像素相机可捕捉试样微小变形；设备搭配带高温箱的万能试验机，开展200℃高温橡胶大变形拉伸测试。

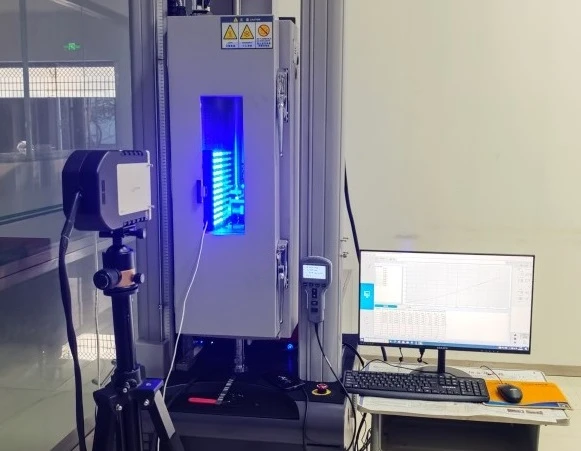

测试现场：万能试验机、高温温箱、XTDIC‑VG视频引伸计、数据采集电脑协同联机，试验机力信号与视频引伸计的图像应变信号实时同步。

3.2、试样散斑制备

针对橡胶试样，采用贴点方式制作表面标记，在哑铃试样标距段制作散斑点；相机跟踪试样侧面标记点位移，以此表征试样整体变形。

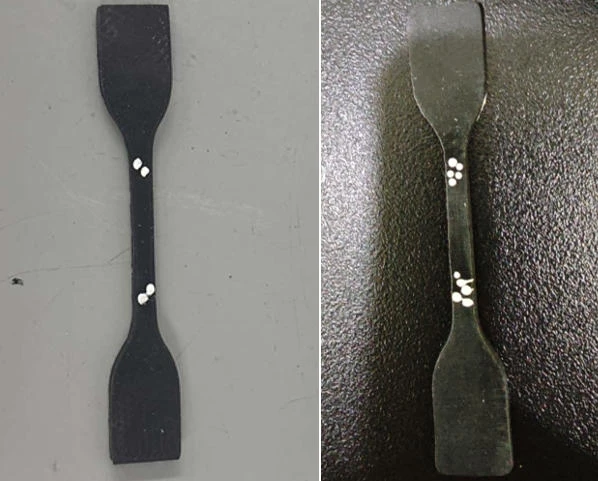

制斑后的橡胶试样

3.3、试验过程

设备完成标定，高温箱升温至 200℃并保温；

将带标记的橡胶哑铃试样装夹至试验机；

在软件内选定标距跟踪点位，启动拉伸试验；

相机持续采集图像，软件连续追踪标记点，全程设备不接触试样；

直至试样断裂，完整记录从初始形变到大变形硬化直至断裂的全部数据。

3.4、实测数据分析

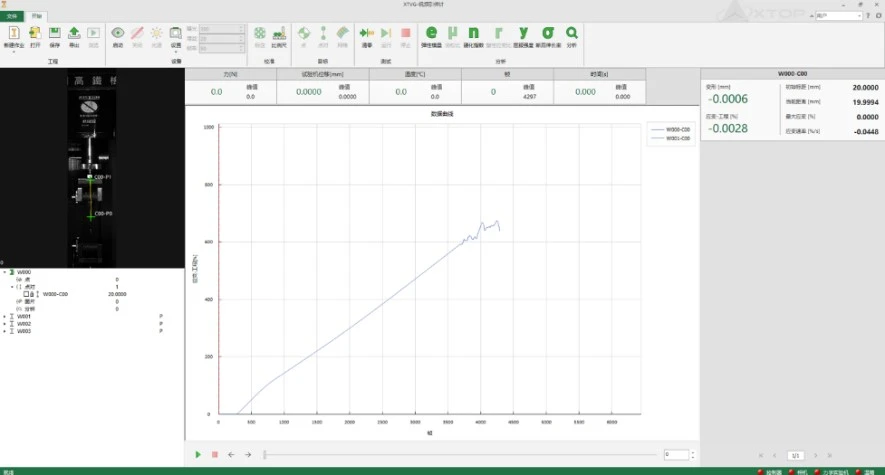

本次3组平行试样，高温200℃条件下，试样断裂伸长分别达到618.8%、644.7%、600%，实现超过600%超大变形完整采集。

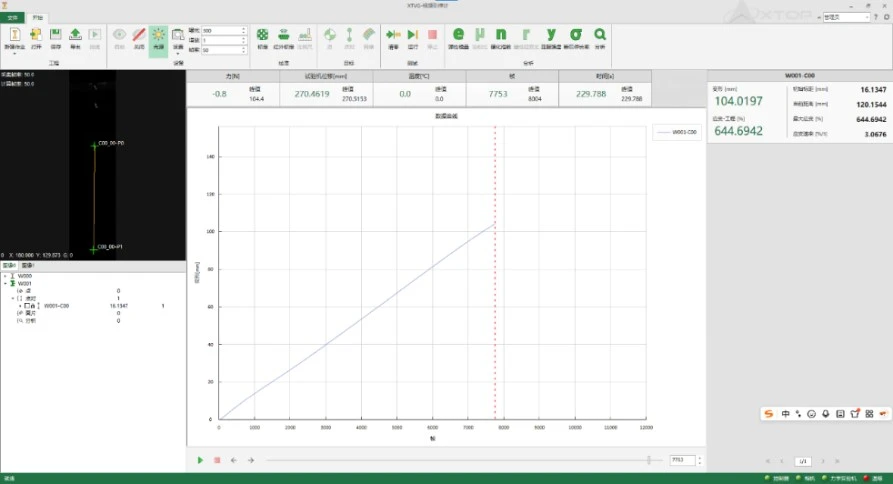

从软件输出曲线可以观察到完整的橡胶超弹性变化规律：加载初期近似线性变形；随着拉伸持续进入大变形非线性超弹性阶段；后期出现应力上升硬化，直至试样断裂；全流程标记点跟踪稳定，没有出现跟踪丢失。

实测价值：传统接触式方案很难完整捕捉该级别高温超大变形，本套方案完整保留全周期应力‑应变数据，可为高温橡胶材料断裂力学性能提供真实可靠的数据支撑。

三、视频引伸计方案的核心价值：不止于“非接触”

结合本次200℃高温橡胶大变形实测案例，分析视频引伸计为何更适合当下的测试需求：

✅ 流程更轻，降低测试门槛

橡胶试样仅需简单贴点/喷斑制作标记，几分钟即可完成前处理；频繁更换不同硬度、规格试样，无需更换机械夹具，适合批量质检。

✅ 适配范围更广，突破量程与工况限制

依靠视觉视场建立标距，不受机械行程约束，轻松覆盖600%级别超大变形；可配合高温环境箱开展高温条件测试，解决高温软化橡胶无法夹持测试的痛点。

✅ 数据记录更完整，拿到全过程信息

从小变形弹性区间，到大变形非线性超弹性阶段，再到后期应力硬化直至断裂，连续不间断采集应变；除标距平均应变外，还可获取局部变形分布，不仅仅输出单一指标。

四、适用场景延伸

基于本次高温橡胶大变形测试案例，这套非接触应变测量方案，还可以覆盖更多同类测试需求：

• 硫化橡胶、硅橡胶的常温/高低温拉伸性能质检；
• 柔性弹性体、薄胶层、橡胶薄膜大变形力学测试；
• 环境箱内部，高温、低温条件下软质材料非接触测量；
• 新材料研发，超弹性本构模型标定，多组平行试样批量测试。

五、案例应用总结

材料测试的技术迭代，往往来源于真实工况提出的现实难题。橡胶高温超大变形测试的痛点，本质就是接触式测量手段与高温软化、超大变形试样之间的矛盾。

视频引伸计并不是简单把机械引伸计替换成相机，而是换一套应变测量思路：依靠视觉建立标距，消除夹持带来的干扰，拓展测量边界，把“测得到”升级为“测得准、测得完整、测试流程更顺畅”，为橡胶材料质检与研发提供一套可靠的应变测量路径。
