DIC技术分析海绵的“记忆力”，这块指标有多重要？

为什么有些海绵坐几年还跟新的一样，有些很快就塌了？决定海绵泡沫“寿命”的核心指标——压缩永久变形。

你有没有遇到过这样的场景：

• 沙发垫坐了三个月就塌下去了，怎么弹不回来？
• 汽车座椅用了两年，驾驶座明显凹陷，副驾却完好如新
• 床垫睡了一年，中间出现一个“人形坑”，翻来覆去睡不着

这块指标有多重要？

低压缩永久变形的泡沫，即使经过多年使用，仍能保持原有的形状和回弹力，使用寿命可比传统泡沫长两到三倍-。

反之，高压缩永久变形的泡沫，记忆差的海绵，不仅舒适性下降、支撑感丧失，还会导致产品提前报废。

超大非线性变形如何测？

高分子海绵在压缩加载下，会产生70%量级的超大非线性变形，对常规DIC变形测量带来严峻挑战：

1、试样表面散斑随泡孔坍塌发生剧烈挤压畸变，引发DIC算法图像退相关、计算发散、数据中断丢失；

2、多孔泡孔的随机破裂会引入大量局部噪声，干扰宏观应变结果提取；

3、压缩变形存在空间非均匀性，单点分析模式无法完整表征全域变形特征。

新拓三维XTDIC三维应变测量系统，采用大变形迭代匹配、动态参考跟踪、空间平均降噪等算法策略，克服大变形下退相关难题，实现海绵从初始接触、泡孔屈曲坍塌直至致密化前期全过程连续全场测量。

怎么测？测试难点有哪些

压缩工况下，多孔高分子海绵会产生超大非线性压缩变形。常规非接触DIC光学方案测试，仍存在技术瓶颈：

1）图像退相关：压缩过程中泡孔持续坍塌挤压，散斑形态发生严重畸变，常规DIC出现图像退相关，造成局部乃至全域计算中断，难以覆盖完整试验周期。

2）离散信号噪声：海绵内部泡孔随机分布，压缩破裂会产生离散突变噪声，干扰应变曲线质量，掩盖材料真实宏观力学响应。

3）非均匀变形：受泡孔分布随机性影响，试样表面压缩变形并不均匀；仅提取少数点位数据，无法识别应变集中与变形差异。

针对上述DIC测量痛点，新拓三维XTDIC三维应变测量系统通过算法层面专项优化，实现大压缩量条件下稳定、连续的全场变形监测。

多孔海绵单轴压缩试验

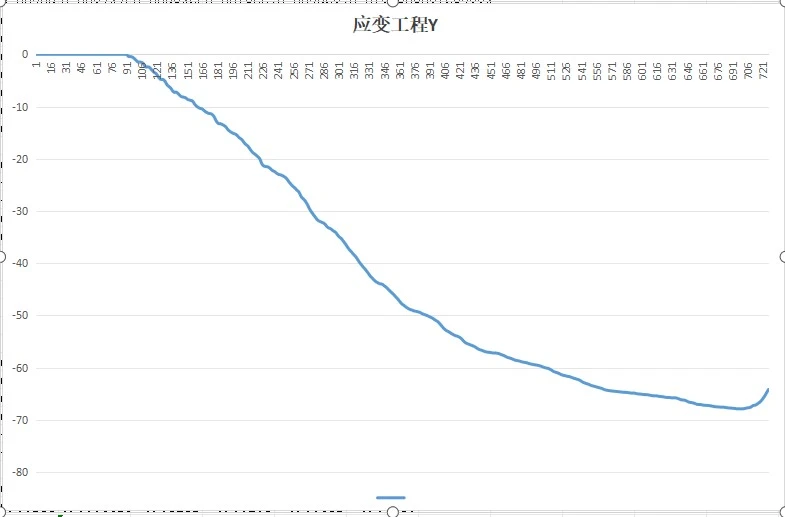

试样为高分子多孔海绵，采用新拓三维XTDIC三维应变测量系统开展单轴压缩全过程采集，输出加载方向（Y向）工程应变全场云图，同步输出ROI平均应变随加载步的演化曲线。

DIC算法如何抗退相关？

海绵压缩过程散斑剧烈畸变，会造成DIC退相关、计算失效。新拓三维DIC从匹配逻辑、跟踪机制、噪声处理多维度优化，保障大变形场景测量连续性与可靠性：

1、大变形迭代相关匹配算法：采用形变自适应迭代匹配策略，跟随试样表面剧烈形变动态调整计算子区大小与姿态，适配压缩带来的散斑挤压畸变，抑制图像退相关现象；

2、动态参考帧跟踪机制：在大形变阶段动态更新参考基准，持续跟踪散斑特征变化，进一步提升高压缩阶段的数据连续性。

3、ROI区域平均降噪处理：泡孔随机破裂产生局部噪点，通过ROI区域空间平均算法过滤微观离散噪声，保留材料真实宏观变形信号，输出平滑可靠的宏观应变演化曲线。

4、全域场数据输出能力：完整输出全场应变分布云图，可直观展现试样不同位置变形差异，完整捕捉多孔材料非均匀变形特征。

试验数据解读

结合DIC输出的全场应变云图与Y向应变曲线，海绵压缩全过程划分为三个典型阶段，完整呈现接触磨合、泡孔屈曲坍塌至致密化前期的变形演化。

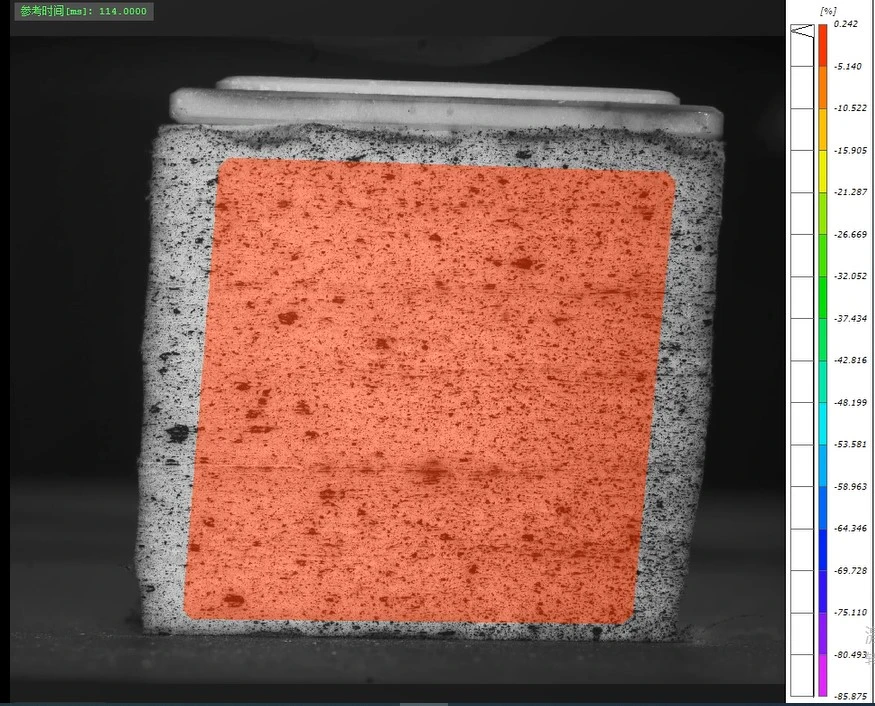

阶段一：接触调整与线性弹性区（加载步0‑100）

应变曲线应变值维持在0附近，变化微弱。

试验初期压头与海绵接触磨合，荷载主要用于消除间隙，宏观整体压缩变形很小。DIC应变云图显示ROI区域整体应变接近零。依靠高灵敏度DIC测量能力，可以捕捉该阶段极其微小的形变，验证样品初始状态稳定性。

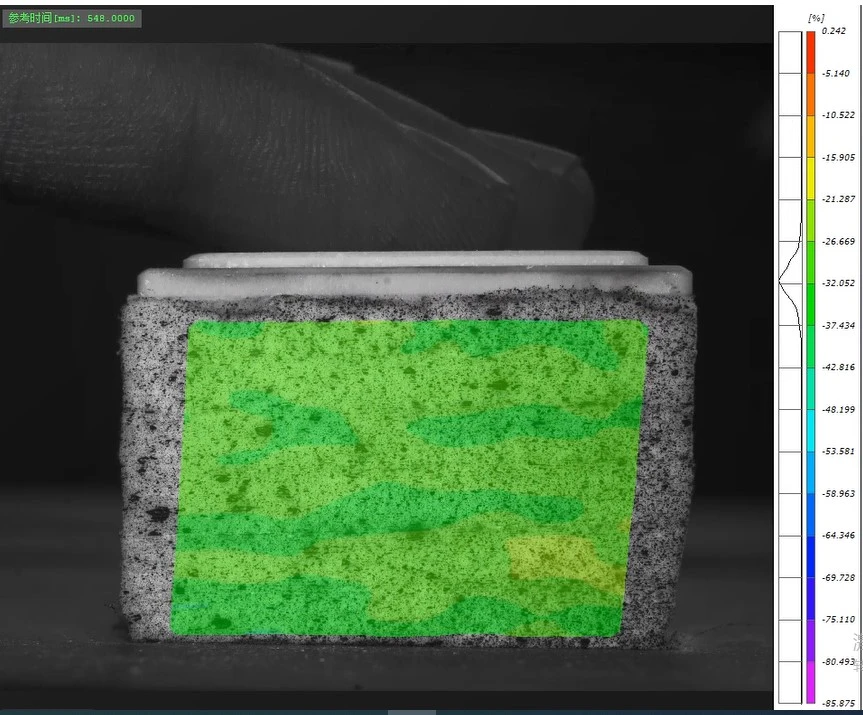

阶段二：屈服与应力平台起始区（加载步100‑300）

应变曲线快速下降，Y向压缩应变迅速达到‑30%左右。

该阶段海绵泡孔壁开始发生弯曲、屈曲，材料由线弹性进入屈服状态。对应应变云图可以观察到压缩应变快速遍布整个试样表面。DIC精准捕捉该应变突变拐点，确定材料泡孔屈服起始点；大变形匹配算法持续跟踪畸变散斑，没有出现局部计算失效。

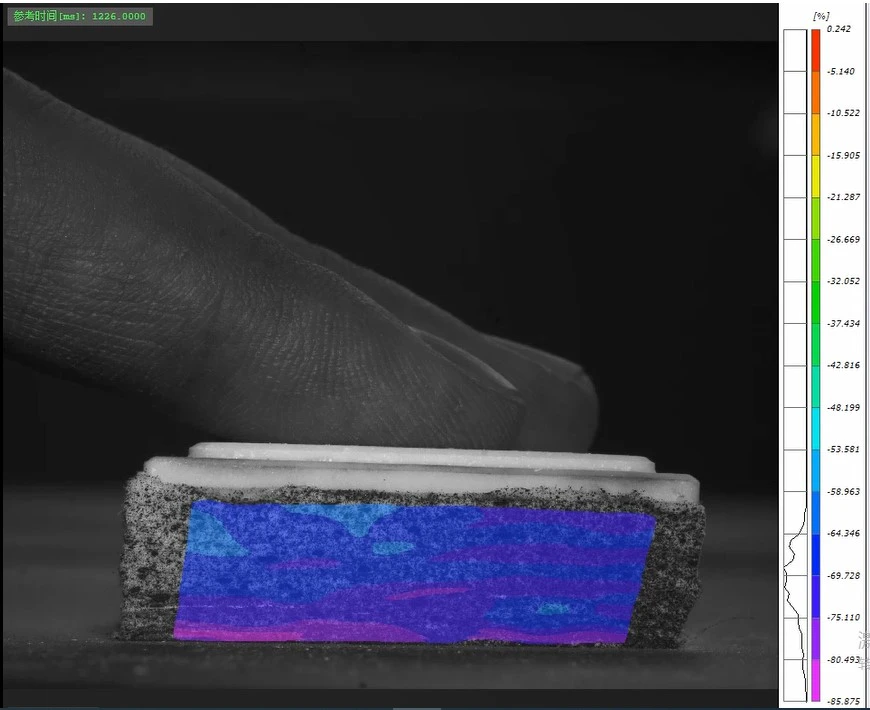

阶段三：泡孔坍塌平台区（致密化前期，加载步300‑650）

应变持续增加，最高压缩应变接近‑70%，曲线变化速率放缓，进入海绵吸能的核心应力平台区间。

内部大量泡孔渐进式坍塌，材料发生巨大体积压缩。此阶段变形量极大，散斑挤压畸变严重，依靠抗退相关算法，DIC仍然维持全场数据连续输出。曲线平滑无剧烈锯齿波动，空间平均算法过滤了单个泡孔破裂带来的局部噪声，真实反映海绵宏观吸能响应。

从应变云图可以直观观察试样表面压缩应变分布，能够识别局部变形不均匀区域；并输出Y向工程应变曲线，成功量化了海绵材料从弹性变形到塑性坍塌再到致密化的全过程。

测试结果有何价值？

1、材料力学参数量化：通过DIC全场测试，测得该款海绵极限压缩工程应变约‑70%，完整得到弹性段、屈服拐点、吸能平台区的关键数据，为材料选型、仿真本构参数标定提供实测依据。

2、评估缓冲吸能性能：试验得到长而稳定的应变平台区，直观证明该海绵具备优异的缓冲吸能特性，支撑其在减振垫、防护包装场景下的应用评估。

3、柔性多孔材料测量：通过DIC大变形迭代匹配、动态参考跟踪、空间降噪等算法优化，解决了常规DIC在超大压缩变形下图像退相关、噪声干扰、非均匀变形表征不足的难题，实现海绵压缩试验全周期连续测量。

海绵类低模量多孔柔性材料超大压缩场景，对传统DIC算法带来退相关、噪声干扰、信息缺失多重挑战。新拓三维DIC通过专项算法优化，突破上述测量障碍，同时输出宏观应变演化曲线与局部全域应变云图，兼顾整体力学响应与局部变形分布，为柔性多孔高分子材料研发、配方迭代、仿真对标提供强有力的光学测试手段。
