XTOM蓝光三维扫描仪助力精密传动零部件3D数字化检测

传动件是机械系统中用于传递动力和调整运动的关键部件，大多具有多级内孔、异形曲面、多组装配耦合特征，对尺寸、形位公差有着严苛的精密加工要求。

新拓三维XTOM固定式蓝光三维扫描仪，采用非接触数字化检测技术，成为破解小尺寸复杂传动零件检测痛点的重要手段，可实现零件结构特征完整采集与全方位质量评估。

一、传动零部件检测痛点

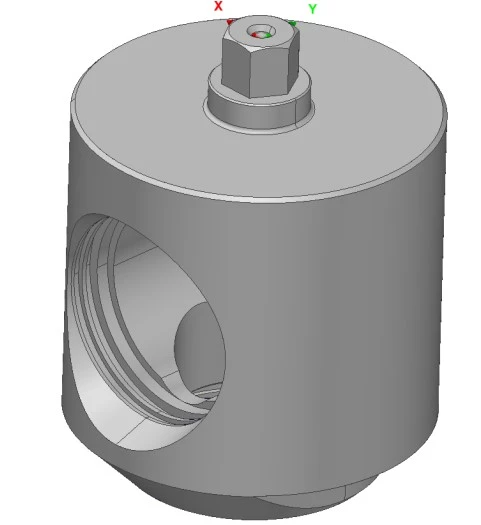

精密传动壳体，属于异形回转机加工件，外部含六角扭矩输入轴、外圆、侧向装配开孔；集成多级阶梯内孔、螺纹腔与异形内曲面，内外装配特征耦合，同轴度、位置度、配合间隙直接影响传动装配性能。

传统检测手段可达性差，离散测点易漏检局部形变；常规扫描需工件贴标记点，小零件易被遮挡被测表面，引入拼接误差；同时多组形位公差检测效率低，无法直观呈现整体加工形变。

二、蓝光3D扫描检测方案

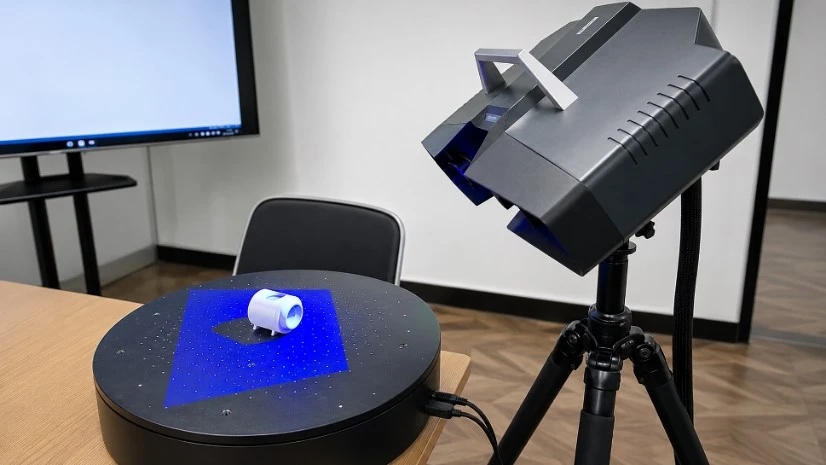

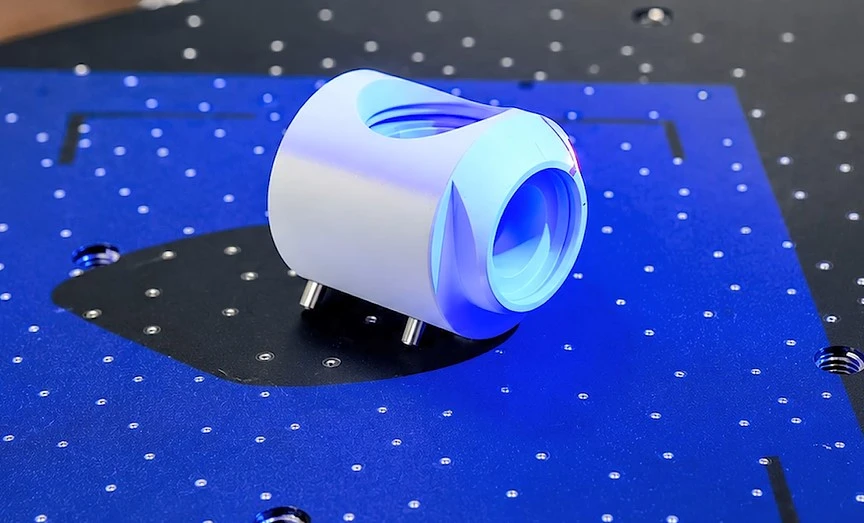

针对以上痛点，XTOM固定式蓝光三维扫描仪搭配高精度电动转台，转台平台自带标定标记点，采用工件外部特征自动拼接，完整保留全部内外加工特征。

设备蓝光光栅成像，细节解析力高，针对小尺寸精密机加工件，还原微小倒角、台阶、螺纹孔、薄壁曲面细节；

非接触式采集高密度完整点云，实现全域色谱偏差分析、几何尺寸提取、形位公差计算、截面轮廓分析，单次检测可完成数十项装配特征评价。

三、蓝光3D扫描结果与检测数据

设备配置500-1200万像素工业相机，轻松获取高精细度特征数据;采用先进的标定和三维重建算法，保证测量效率和精度。

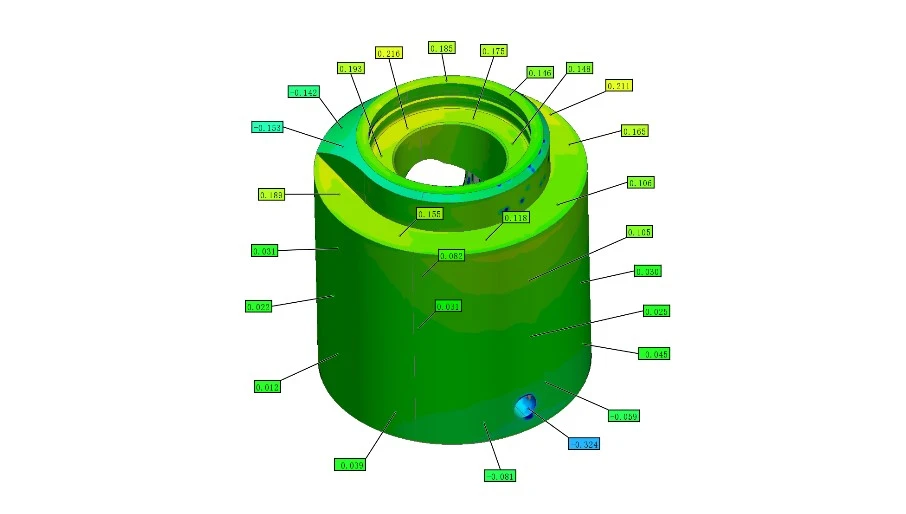

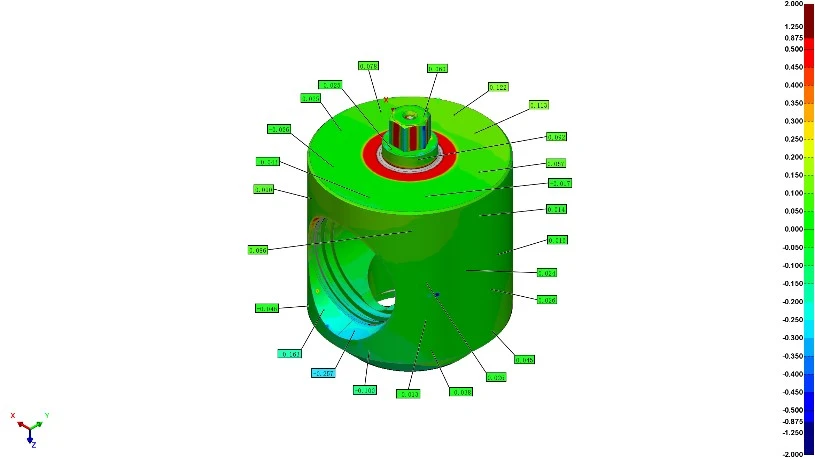

1、三维偏差色谱云图

分析零件全域形面偏差分布，识别外圆圆度、端面翘曲、边角余量异常，捕捉装夹应力、刀具磨损带来的局部变形区域。

检测价值：快速识别壳体加工余量异常，直接定位CNC加工中刀具磨损、装夹应力造成的局部形变，指导加工工艺调整。

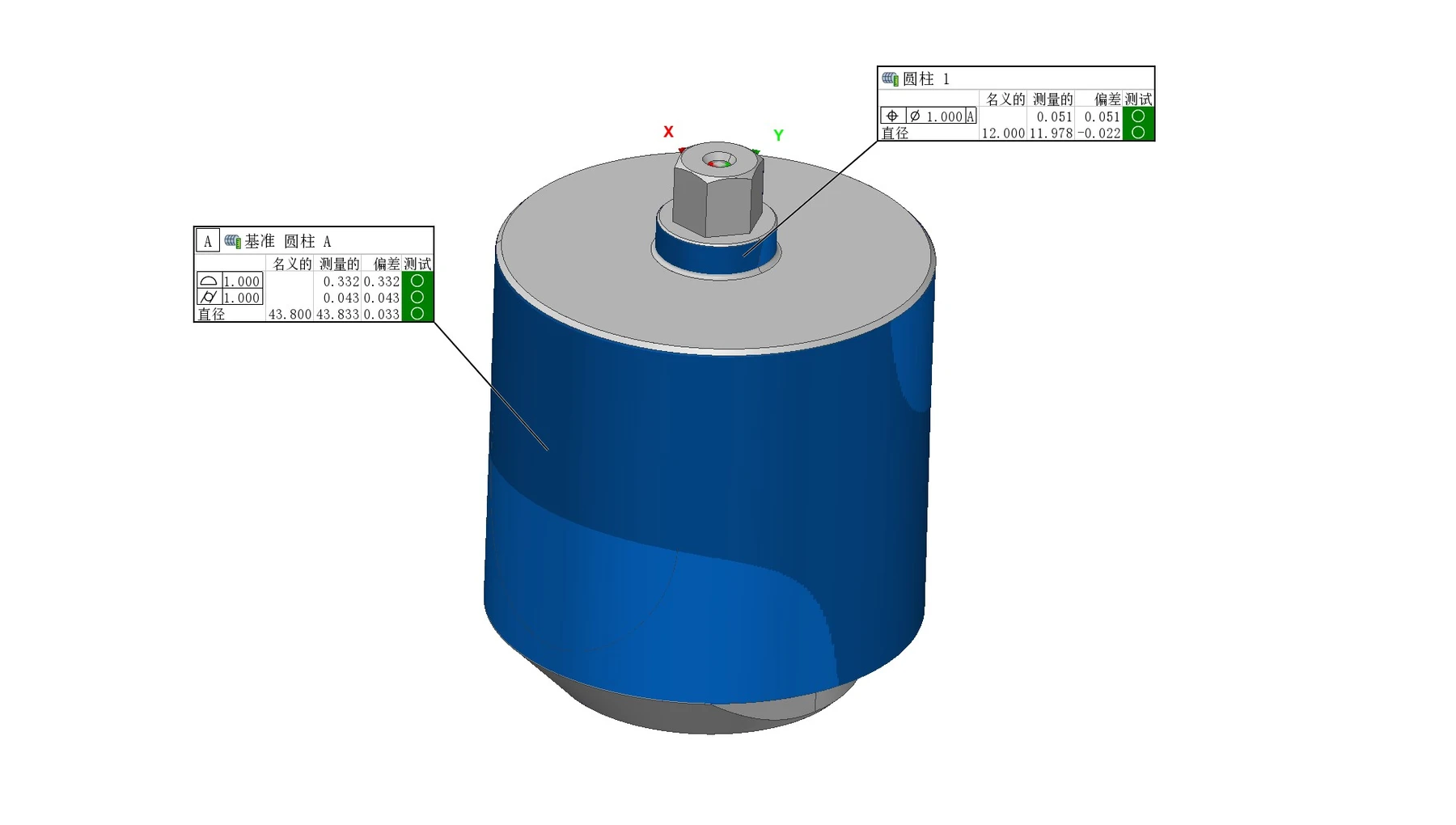

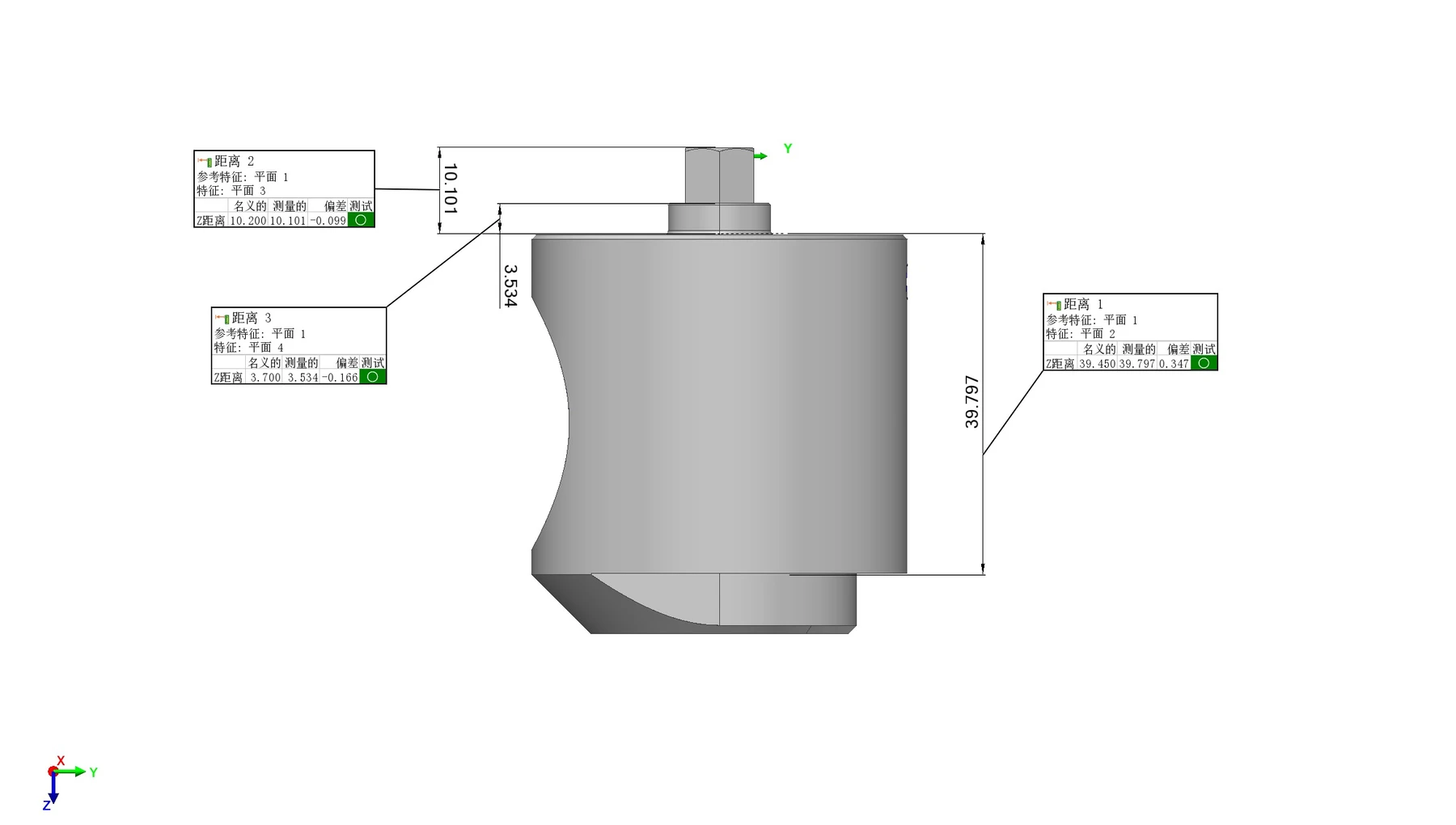

2、基准圆柱形位公差、轴向截面尺寸标注

识别基准与扭矩输入装配圆柱，输出直径、圆柱度形位数据，建立检测基准；通过轴向剖切提取总高、平面落差、内部隐藏台阶高度，输出各组尺寸名义值、实测及偏差。

检测价值：输出圆柱度、直径偏差，完成传动输入端装配质量判定；基准建立为后续所有孔位、平面的位置度计算提供参考基准。

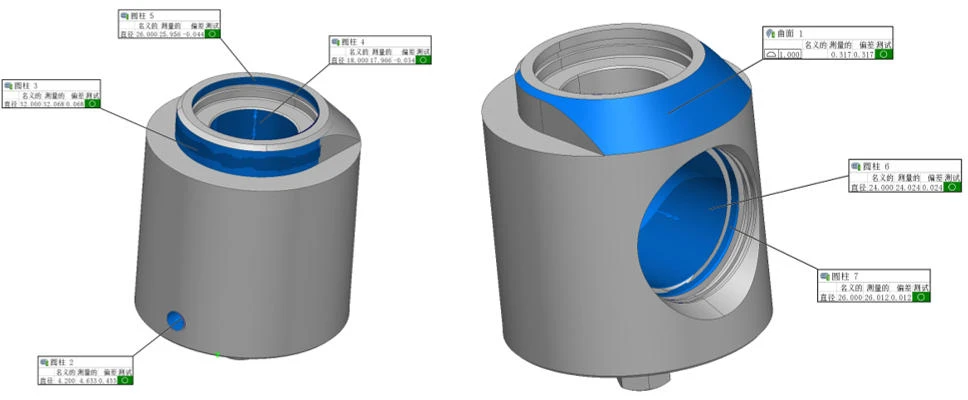

3、多级内孔、异形曲面与螺纹孔检测

分析内孔、侧孔直径及偏差，评估配合孔精度；输出异形曲面轮廓度、螺纹底孔直径偏差，识别曲面过切、加工不到位缺陷。

检测价值：解决深内腔测量可达性难题，同步评估内部配合孔与侧向装配接口加工质量，预判装配干涉风险。

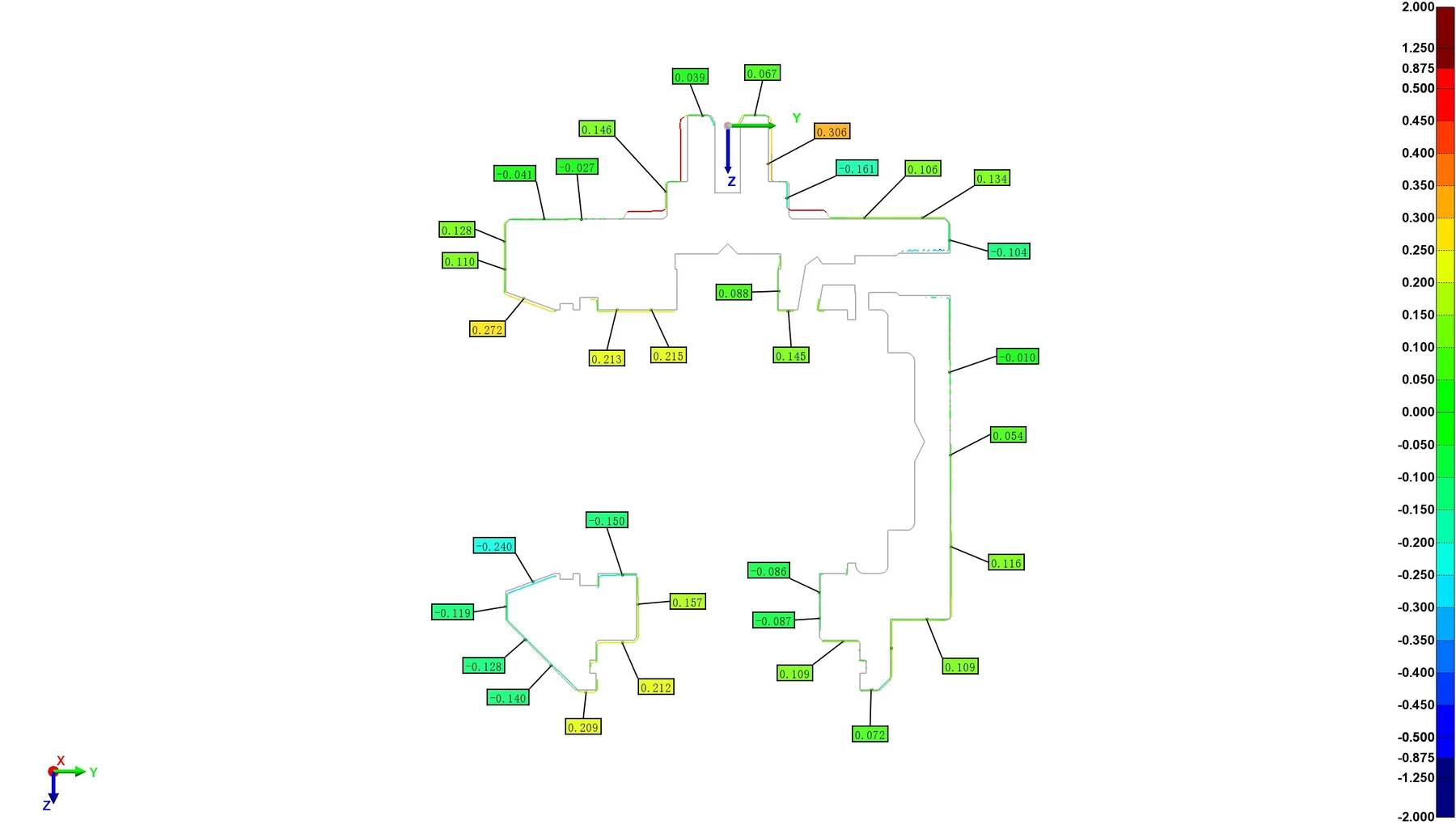

4、零件剖面轮廓偏差分析

实测轮廓与理论数模剖切对比，检出内腔转角过切、薄壁形变、圆角加工异常等加工缺陷。

检测价值：将隐蔽腔体缺陷可视化，挖掘外观测不到的加工问题，为腔体结构工艺优化提供依据。

四、蓝光3D扫描方案应用优势

1、适配小尺寸精密件：依靠转台外部特征拼接，避免标记点覆盖工件被测表面，保障小零件全部特征完整采集，消除贴点带来的测量引入误差。

2、兼顾轮廓内腔全域评价：不仅输出离散孔径、高度尺寸，同时输出圆柱度、轮廓度、位置度等形位公差。

3、质检与工艺双向赋能：可识别机床偏移、刀具磨损、装夹应力带来的系统性加工缺陷，反向优化CNC加工参数，降低零件不良率。

4、检测结果完整可追溯：三维色谱云图、截面报告、特征公差数值全部归档，便于质量复盘与问题追溯。

五、案例总结

针对复杂内腔、异形曲面小尺寸精密传动零件，XTOM固定式蓝光三维扫描仪可高保真还原微小台阶、内腔孔、异形曲面细节。通过数模比对，实现外表面全域偏差云图分析，装配孔与轴的尺寸及形位公差提取，内部腔体截面轮廓评估。

检测方案解决了传统检测内腔难测、曲面漏检的痛点，满足精密传动零件出厂质检，可为 CNC加工工艺迭代提供数字化依据，是小尺寸精密传动零件全尺寸检测的高效解决方案。
