一根管路的智造蜕变：Tube Qualify解锁自动化管路质控新范式

在汽车制造、航空航天、轨道交通产业当中，各类流体管路是装备流体输送系统的核心载体，涵盖橡胶管、铝管、铜管、不锈钢管等多种材质的复合管路结构。管路折弯尺寸精度直接决定整机装配匹配度与运行安全可靠性。

管材折弯加工始终受材料回弹、工具磨损、环境温差等多重因素干扰，角度偏移、端头尺寸偏差问题频发。传统检测手段依赖检具与人工经验调机，面对多品种、小批量快速换型的生产需求，管路制造企业面临耗时耗力、效率低下的生产困局。

新拓三维Tube Qualify三维光学弯管测量系统，助力管材制造企业完成从“经验驱动生产”向“数据驱动闭环制造”的转型，打通弯管加工‑测量‑反馈‑修正全自动化链路。

弯管自动化在线检测方案

Tube Qualify：专为产线打造的弯管自动化测量方案

新拓三维Tube Qualify三维弯管测量系统是具备自主知识产权的非接触式管路在线检测交钥匙解决方案，依托工业近景摄影测量原理，5秒内即可完成管件完整采集、三维重建、参数比对、报告输出全流程检测，支持多根管件同步测量，适配交叉管、异型管、喇叭口、带螺母等复杂端头特征测量。

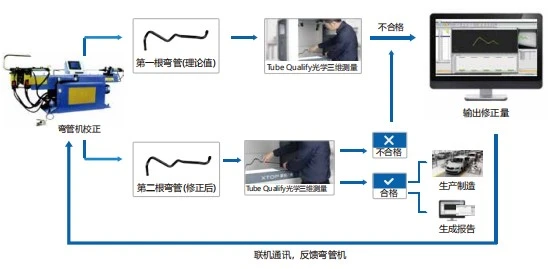

Tube Qualify系统深度适配车间复杂工况，针对灰尘、振动、温差做硬件加固，稳定性优于三坐标、通用三维扫描仪；无需专业计量人员，产线工人一键启动即可完成测量。同时具备强大的对接能力，可与机器人自动抓取机构、自动上料架、全电动数控弯管机、上位机控制系统无缝通讯。软件自动计算YBC折弯参数、回弹补偿量、护套偏差，直接下发修正指令至弯管机，实现测量‑校正闭环，测量数据自动归档，满足工业4.0下质量追溯需求，助力智能制造升级。

案例一：破解多规格管路换型难题，告别物理检具依赖

某新能源汽车巨头线束管路车间，生产数十种不同规格的冷却与线束管件。在引入Tube Qualify系统前，产线长期面临三大痛点：

• 换型调试周期冗长：新产品换型需要制作全新物理检具，开模、加工、验证周期漫长；每次产品切换，工人反复试弯、人工比对检具，调机完全依赖技工经验，新产品上线调机效率低下。
• 检测模式存在短板：传统检具只能判定合格/不合格，无法输出具体偏差数值；CMM测量精度高，但检测耗时久，只能做抽样检测，无法实现量产100%全检；关节臂扫描仪测量细小折弯特征容易出现数据缺失，跟不上产线节拍。
• 不良损失居高不下：材料回弹、刀具磨损带来尺寸漂移无法实时感知，批量生产中容易出现批量不良，后端装配返工多，物料损耗大，缺少数据沉淀难以迭代工艺。

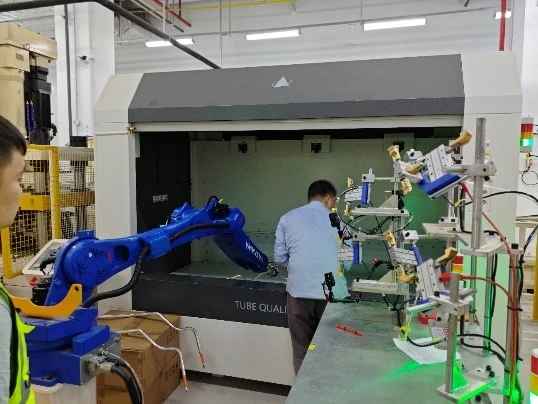

引入Tube Qualify三维弯管测量系统之后，设备接入现有弯管生产工位，可实现无人值守自动化批量管路检测。

落地之后产线变化显著：

1、彻底摆脱大量定制物理检具，省去检具设计、加工、仓储维护成本，新产品上线调机效率相比传统方式提升10倍以上。

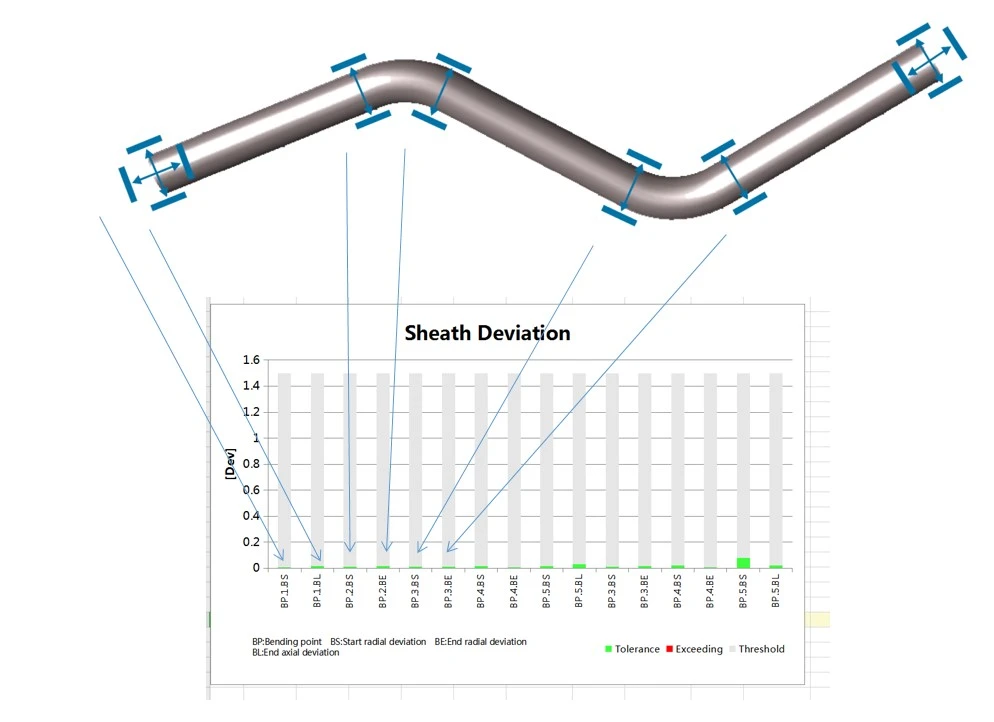

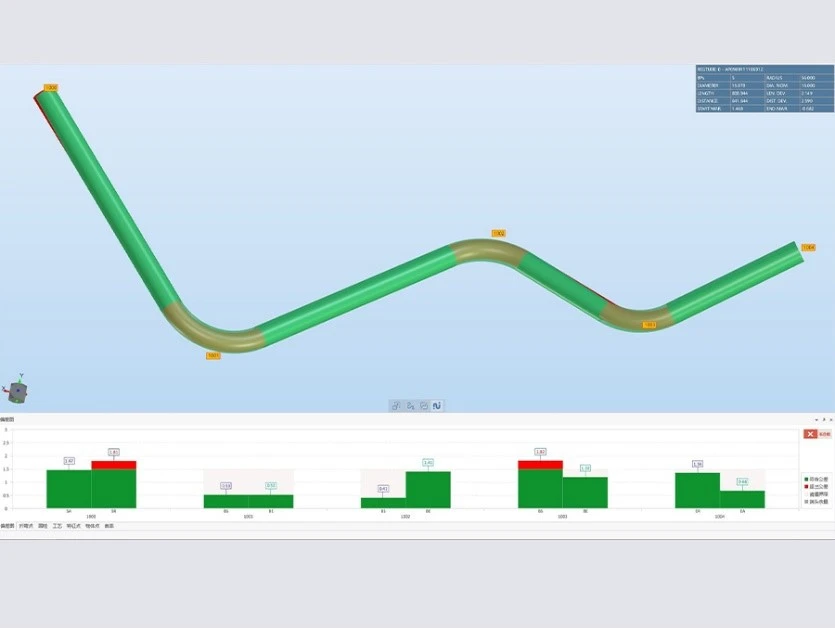

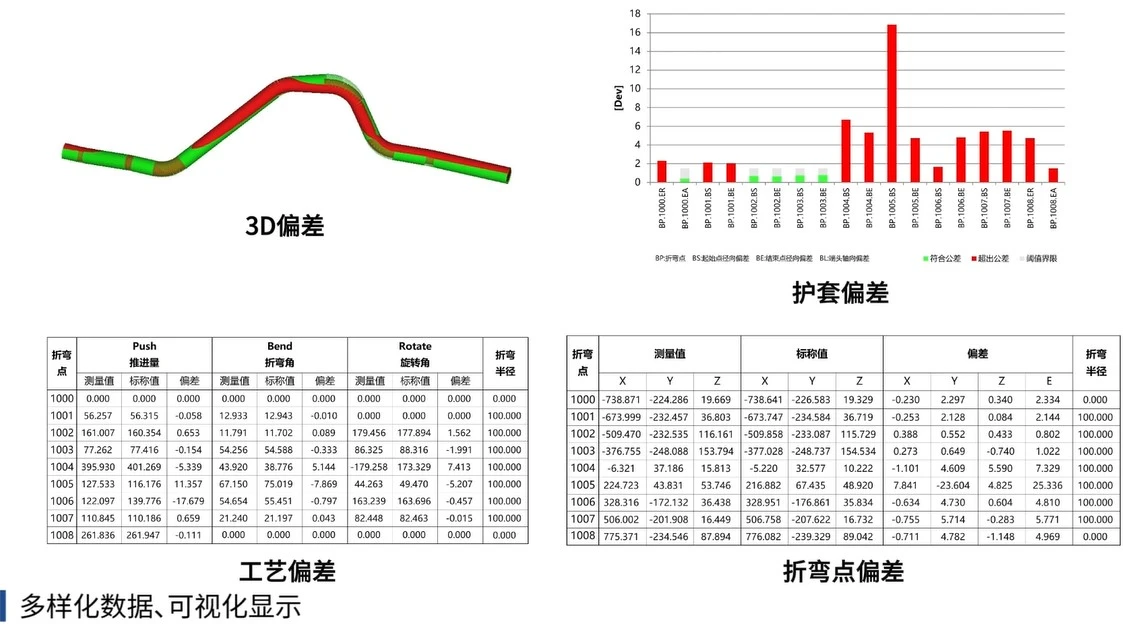

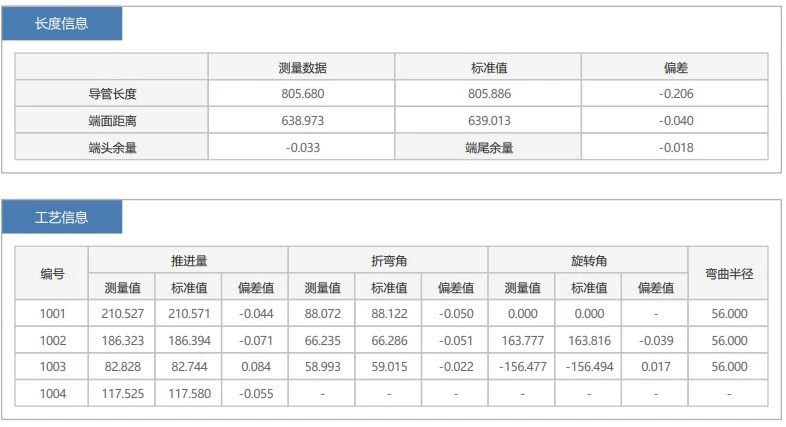

2、实现100%在线全检，单件管件检测仅需数秒，替代传统抽样检测，每一件管件都可输出护套偏差、折弯角度、推进量、旋转角等完整量化检测报告。

3、闭环自动修正回弹误差，测量数据实时反馈弯管机自动更新加工参数，首件合格率大幅提升，批量管件尺寸一致性显著改善，装配返工问题明显减少。

案例二：全自动产线的无人化质量守门人

某管材制造企业自动化管路车间，弯管机、切割设备、机器人上下料组成连续化生产线。过去，质检环节成为整条产线最大瓶颈：自动化生产依赖离线抽检，打断连续生产节拍；尺寸不良物料浪费严重，无法即时反馈修正。

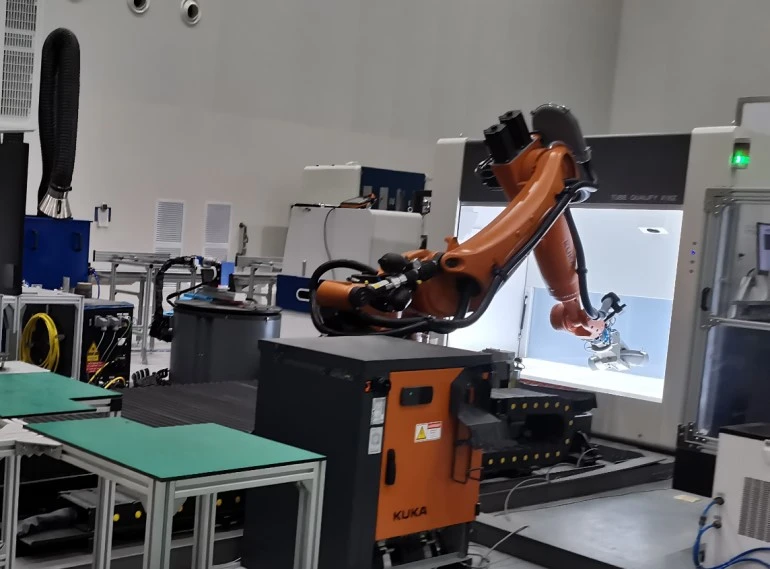

企业将 Tube Qualify三维弯管测量系统完整集成到自动化产线中。机器人抓取加工完成管件，自动送入测量工位，无需人工介入，数秒完成管件三维测量；Tube Qualify软件输出YBC修正参数直接通讯至数控弯管机，自动补偿回弹带来的加工偏差；合格产品流转至下一工序，不合格件自动分流剔除；全部检测数据自动上传企业MES系统留存，实现管件全生命周期质量追溯。

整套方案落地之后：整条弯管生产线真正实现“折弯‑转运‑测量‑修正‑分选”无人闭环运行。一旦出现尺寸漂移，系统即刻输出修正量给到弯管机，大幅度降低报废率，为管路稳定量产筑牢质量防线。

从汽车制造、航空航天到轨道交通、空调制冷管路等多元制造场景，Tube Qualify三维弯管测量系统正在持续拓展应用边界，这套国产弯管专用检测方案，不仅在国内众多航空制造、整车厂、管路制造厂商实现规模化部署，也逐步走向海外市场，服务全球管件制造企业。

无论是多品种柔性生产产线，还是高度自动化的批量制造车间，Tube Qualify系统正助力行业用户从“经验驱动”走向“数据驱动”，从“被动抽检”走向“在线检测”。从本土突破到出海落地，新拓三维将以专业的管路在线检测创新方案，助力越来越多管路制造企业完成提质、降本、增效的产业升级。
