XTOM蓝光三维扫描仪在精密智能手表壳体检测产线中的应用

一、智能手表壳体检测痛点

智能手表壳体作为整机核心承载结构件，多采用铝合金/高强度塑胶一体成型，集海量微小孔位、按键槽、曲面弧面、装配基准柱、密封台阶于一体，是3C精密制造中典型高难度检测工件，量产检测长期存在难题。

采集细节不足，丢失微小特征：线激光测量逐行扫描点云密度低，细微台阶、侧壁轮廓丢失，尺寸测量重复性差。

结构复杂、微小特征密集：壳体内外壁布满异形卡槽、定位柱、螺纹孔、侧边按键位、屏幕贴合基准面，大曲率自由曲面，传统检测覆盖不全。

壳体翘曲变形无法全域量化：机加工、注塑成型壳体易产生整体翘曲与局部凹凸，三坐标仅能采集离散点位，缺少完整全域三维数据，无法精准指导模具、加工工艺优化。

检测效率低，无法适配全检需求：三坐标单件全尺寸检测耗时长，线激光逐线扫描细节度不足，高精度、高效率、全尺寸检测难以落地。

二、蓝光3D扫描检测方案破解壳体检测难题

新拓三维XTOM拍照式蓝光3D扫描整套检测系统，依托460nm工业蓝光相位测量技术，实现非接触、全域三维采集，破解智能手表壳体检测难点。

1. 核心硬件配置

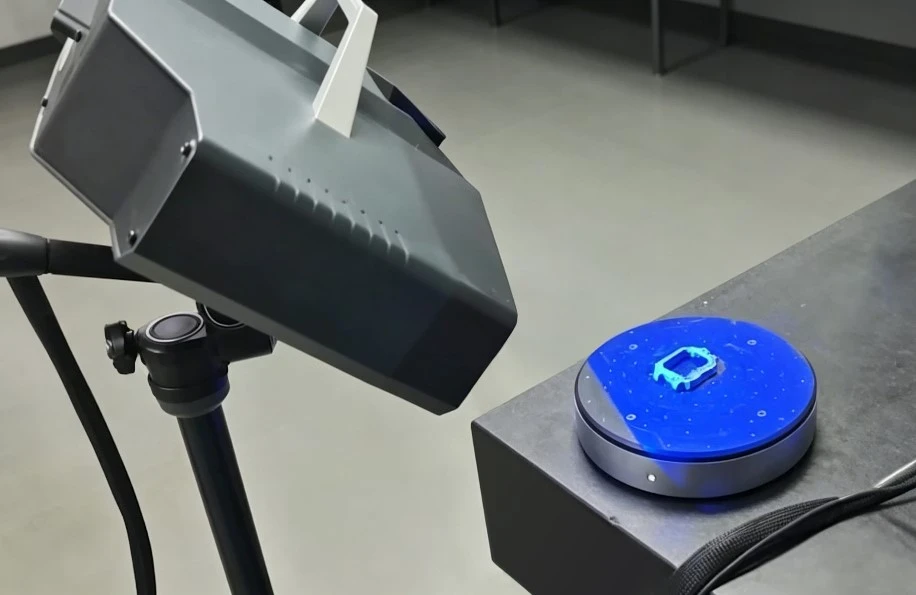

扫描测头：XTOM拍照式蓝光3D扫描仪，计量级重复精度6μm，单帧扫描时间＜1s，点云密度远高于线激光设备，细节还原能力更强；

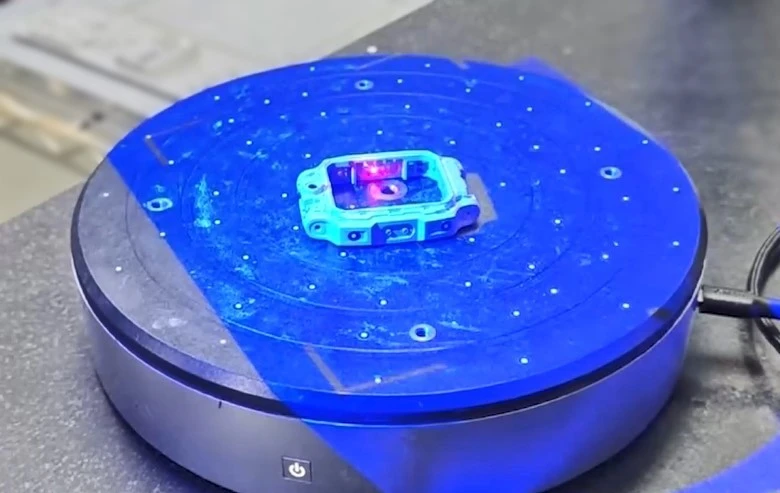

光学光源：460nm蓝光光栅，结合纳米级粉体粒径显像剂，大幅改善反光工件数据残缺问题，精准还原每一处细节；

配套工装：高精度电动旋转分度台，工件360°自动旋转，多角度扫描即可完成3D数据采集；

三维检测软件：X-Inspect专业三维检测软件，具备PTB计量认证，支持色差偏差云图、GD&T 形位公差、截面轮廓批量分析输出。

三、智能手表壳体实测三维检测成果

本次检测工件为智能手表注塑壳体，依托XTOM蓝光三维扫描仪采集高质量3D数模，导入检测软件完成全局偏差色谱分析、几何公差GD&T分析、截面轮廓公差校验。

（一）全局偏差色谱分析

将扫描实测点云与产品CAD数模自动对齐，生成彩色偏差云图，色标范围±0.100mm，红黄色为正向凸起、蓝紫色为凹陷翘曲。

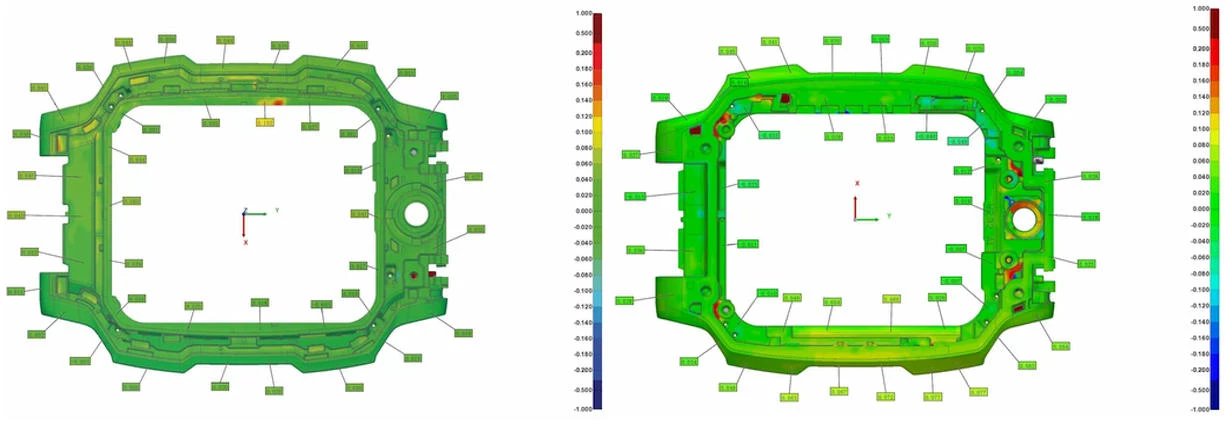

壳体正/反面偏差云图

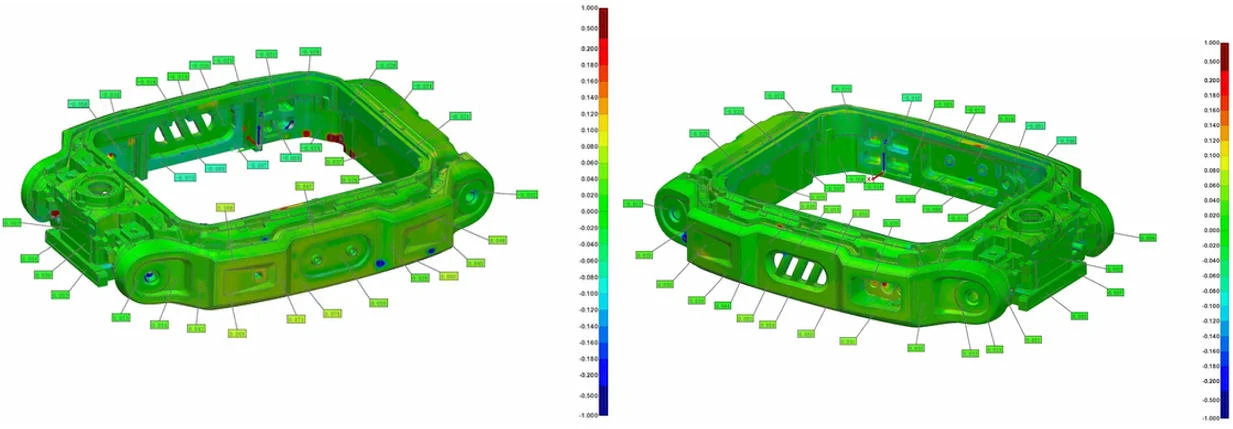

壳体斜侧偏差云图

1、正面屏幕贴合基准面大面积呈绿色，全域收缩偏差稳定在±0.03mm合格区间，平面度满足屏幕贴合装配要求；

2、壳体边角、按键安装槽局部出现少量红/黄色色块，是塑胶厚薄不均、冷却快慢差异造成局部收缩凸起；

3、壳体侧边、内腔卡扣区域无大面积蓝紫色凹陷，整体注塑成型一致性良好；

检测价值：全域可视化变形分布，直接定位注塑收缩缺陷区域，缩短模具冷却水路、注塑保压参数调优周期。

（二）几何公差GD&T分析

三维检测软件分析壳体定位柱、安装通孔、侧边基准台阶等装配特征，精准输出尺寸、公差、位置度数据，对应测量图如下：

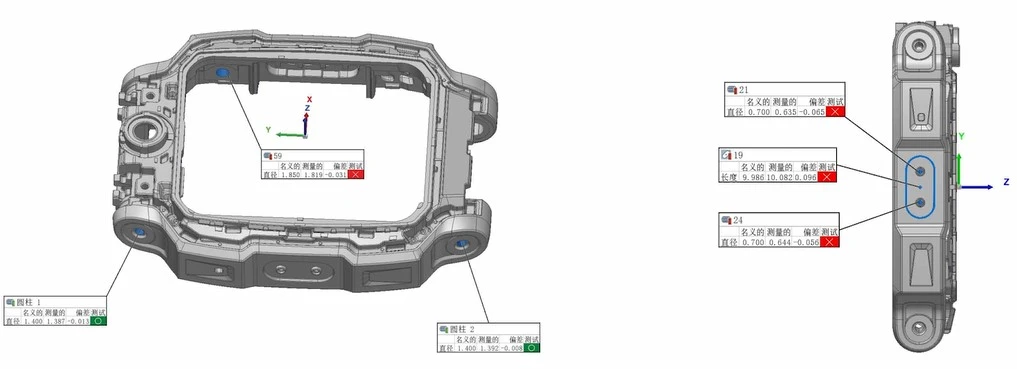

孔位直径&位置度测量

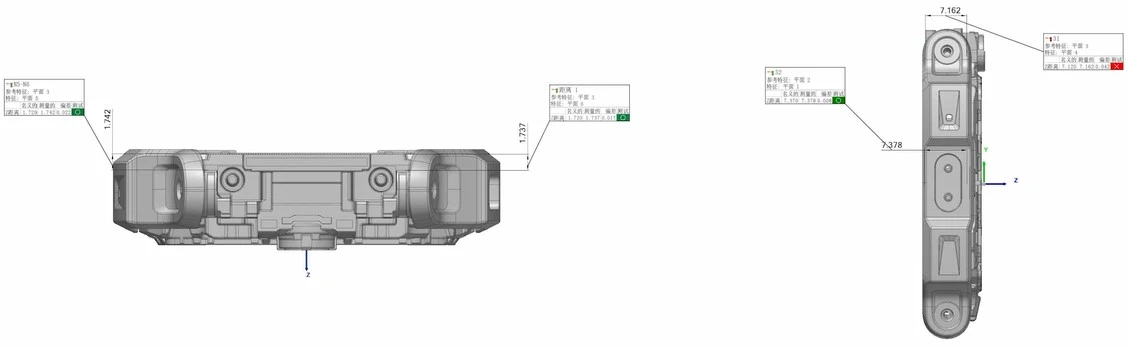

壳体关键装配区域偏差标注

1、定位装配柱：名义直径φ0.700mm，实测区间0.695~0.705mm，公差±0.005mm，尺寸满足装配需求；

2、壳体安装通孔：名义φ1.950mm，实测1.943~1.957mm，孔位位置度偏差＜0.02mm，满足装配对位要求；

3、两侧装配基准高度：一侧实测7.378mm，另一侧实测7.162mm，高度差值可用于管控整机装配段差；

4、屏幕贴合面全域平面度：全域采集数百点位拟合基准平面，平面度误差≤0.02mm，可避免屏幕贴合翘曲、漏光问题。

（三）内腔、按键槽截面轮廓公差检测

针对线激光难以覆盖的深腔、卡扣、按键槽截取截面轮廓，量化轮廓度、槽深、侧壁垂直度偏差：

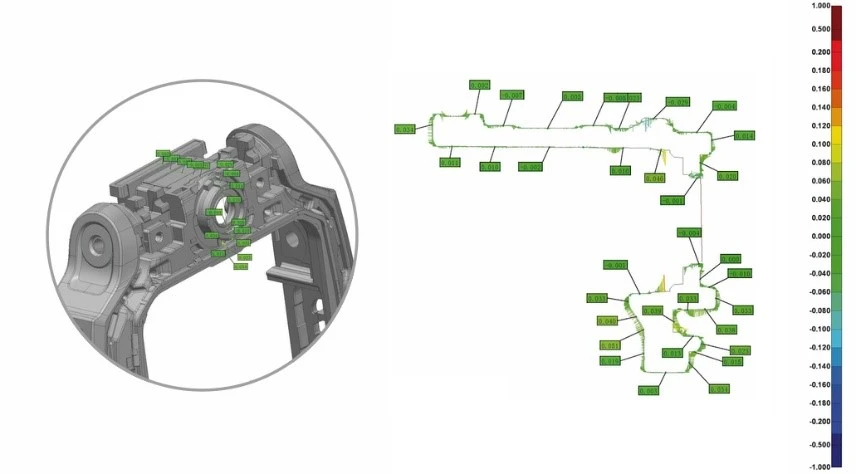

截面轮廓偏差图

1、按键槽、内腔卡扣，轮廓偏差集中在±0.04mm以内，无局部超差引发装配卡滞风险；

2、截面云图完整还原侧壁拔模斜度、台阶高度，一次性分析内腔完整截面数据；

3、输出截面轮廓度数值，为注塑模具型腔、滑块结构优化提供直观数据支撑。。

四、应用价值

研发试产阶段：精准量化塑胶壳体全域收缩翘曲、成型偏差，快速定位模具冷却、注塑保压、壁厚设计缺陷，缩短修模周期；

量产质检阶段：实现塑胶壳体全尺寸检测，数据数字化存档，质量追溯便捷，保障装配良率；

柔性生产适配：兼容多尺寸塑胶智能手表壳体，无需定制专用治具，适配多型号注塑柔性制造。

五、案例应用总结

在智能穿戴精密壳体质检赛道，XTOM拍照式蓝光3D扫描仪凭借非接触、微米级计量精度、超高密度点云细节、360°全域面阵采集，针对性解决线激光、三坐标检测覆盖不全、细节丢失、效率低下的行业痛点。

通过色差偏差云图、几何公差GD&T分析、截面轮廓校验，完整量化手表壳体全域变形与关键装配尺寸，为3C智能穿戴企业新品研发、量产质量管控提供标准化三维数据解决方案。
