晶圆为什么会“弯”？如何测晶圆热“弯”曲？

热是晶圆加工与服役中最主要的载荷。多层材料CTE热膨胀系数失配产生热机械应力，使晶圆发生翘曲变形，直接引发裂纹、焊点开路、短路以及器件性能失效。

DIC技术可捕获全温域完整三维形貌、位移与应变场，为工艺优化、封装热匹配、芯片可靠性认证提供实测量化依据。

01、晶圆为什么会弯？翘曲的代价是什么？

晶圆属于多层异质材料堆叠结构，硅片、介质薄膜、后续封装材料热膨胀系数（CTE）各不相同。温度发生变化，各层伸缩意愿不一致，但层间被粘接约束无法自由形变，内部累积热机械应力，应力最终以翘曲形式释放。

行业常见半导体材料CTE参考：

材料层	典型 CTE（ppm/°C）
硅晶圆	2.6~3.0
塑封料EMC	8~15
基板BT/ABF	12~17
焊料SAC305	21~25
铜互连/引线框架	16~17

翘曲不只是外观形变，会传导至制造、可靠性、设计、测试全链条，带来四重代价：

维度	实际影响
制造与封装	贴片偏移、枕头效应、桥接、虚焊开路；良率雪崩，生产成本飙升
器件可靠性	芯片裂纹、界面分层、焊点疲劳；器件早期失效，服役寿命大幅缩减
设计约束	改变互连与散热状态，直接锁死封装电性能、散热性能设计上限
测试验证	高温密闭腔体内微米级全场变形测量难度高，单点手段无法捕捉局部变形风险

02、测翘曲，为什么选三维DIC？

方法	能测什么	典型场景
Shadow Moiré	Z向翘曲	量产抽检、快速平整度
DFP	Z向翘曲、大视场	大板/晶圆检测
3D-DIC	全场位移+应变+CTE+翘曲	研发、失效分析、仿真对标

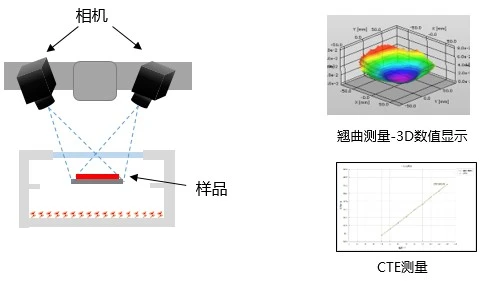

新拓三维XTDIC三维应变测量系统，可同时输出翘曲形貌、全场位移、应变场、CTE数据，适合研发迭代、失效分析、仿真对标。

可测样品：硅晶圆、封装晶圆、BGA、基板、薄膜框架；输出指标：翘曲度、共面度、全场应变、CTE热膨胀系数。

03、实战案例：晶圆0℃‑150℃热翘曲测试

测试目标 复现升温全过程中晶圆翘曲演化，量化不同温度下离面位移幅值，定位局部变形集中区域，为封装热匹配提供实测输入。

样品为6 英寸单晶硅晶圆，直径150 mm，厚度1 mm；测试温度区间：0℃～150℃，阶梯保温，每10℃一个工况，S₀‑S₁₅共计16个温度节点，搭配XTDIC三维应变测量系统与高低温试验箱。

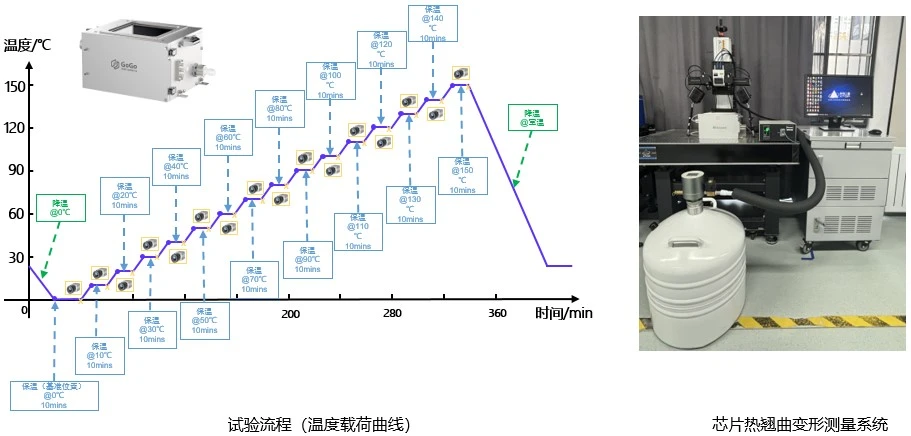

温度载荷曲线与DIC热翘曲测试系统

测试结果与解读

晶圆翘曲是非均匀变形，不同区域变形差异显著。

随着温度抬升，整体翘曲持续增大；120℃时平均离面位移达到 297μm，为本轮升温峰值。温度继续走高，硅材料内部发生应力释放，翘曲幅值不升反降，出现小幅回落。

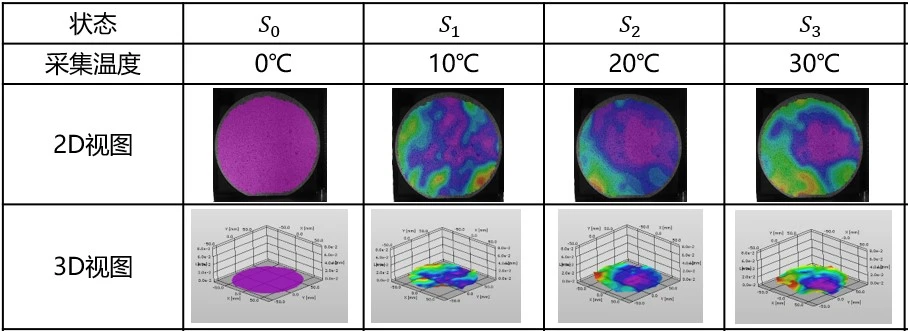

S0-S3温度段2D/3D热翘曲结果

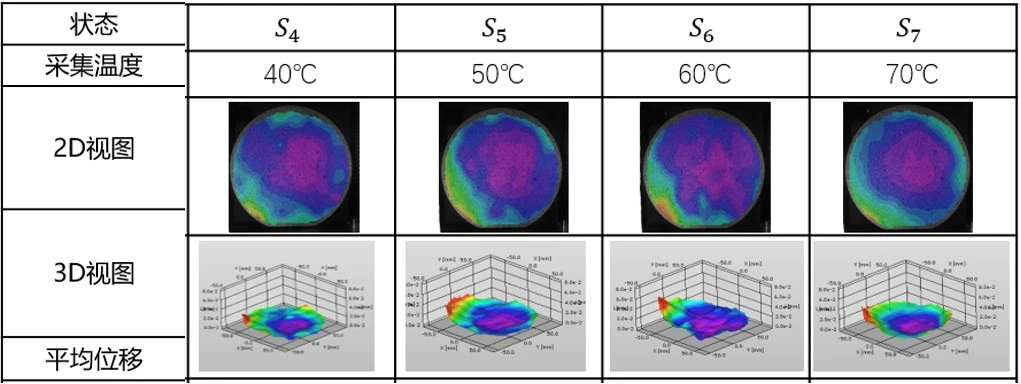

S4-S7温度段2D/3D热翘曲结果

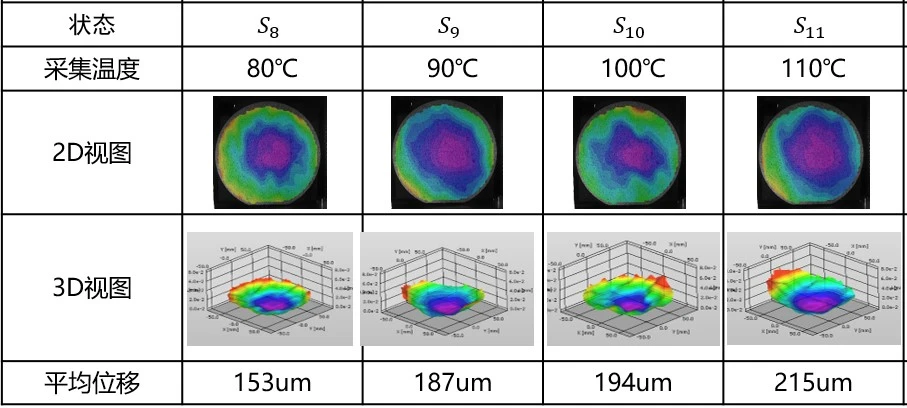

S8-S11温度段2D/3D热翘曲结果

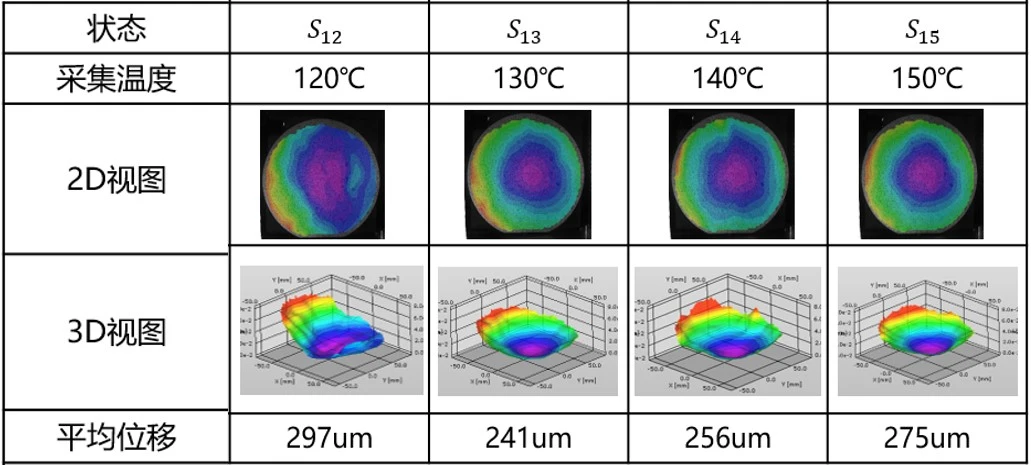

S12-S15温度段2D/3D热翘曲结果

04、支撑精确测试数据的DIC自研算法能力

就晶圆翘曲测试而言：测不到，就管不住；测不准，等于没测。高精度DIC热翘曲变形测试结果，离不开整套新拓三维DIC自研算法能力作为底层支撑。

自研算法	技术能力与价值
亚像素散斑解析算法	离面测量精度＜0.5 μm，面内测量精度＜1 μm
刚体位移消除算法	剔除整体刚体运动干扰，保留晶圆真实变形场
视窗折射校准技术	折射畸变矫正，保证测量精度
温‑图同步关联算法	图像匹配对应温度节点，全温域变形演化分析
全场后处理解析算法	三维翘曲/CTE热膨胀、全场应变云图

区别于单点检测，新拓三维DIC测量技术可完整复现全温度历程的变形演化，量化翘曲、捕捉局部变形，评估异质材料热匹配，为封装工艺迭代、材料选型、可靠性验证提供关键试验输入，降低芯片焊接失效风险。
