从芯模到成品注塑件，蓝光三维扫描技术用于医疗器械结构件3D数字化质控

医疗器械芯模、流体止流器壳体、医用注塑件大量存在自由曲面、深腔内腔、密封配合面、微小同轴结构，工件整体形面均匀度、壁厚分布、同心度、注塑翘曲量都会直接影响产品密封性能、流体控制精度与临床使用可靠性。一旦尺寸、曲面出现批量超差，极易引发漏液、装配松动、流量失控等质量隐患。

传统测量手段难以完整获取工件全域三维形貌，无法量化曲面渐变形变与内腔隐蔽缺陷，严重制约医疗产品研发调模、量产质检与合规追溯效率。

新拓三维XTOM固定式蓝光三维扫描仪，依托非接触全域面采集、微米级精度、CAD全域比对可视化分析能力，可量化全表面尺寸偏差，精准定位注塑翘曲、模具加工误差、型腔磨损等各类质量问题，为医疗器械制造带来全表面、数字化、可追溯的质控应用方案。

蓝光三维扫描技术应用优势

1、非接触无损采集

采用蓝光光学成像采集数据，不会划伤抛光镜面模具型腔，也不会挤压、变形轻薄医用塑胶件，适配高洁净、高精度医疗产品无损检测需求。

2、全域覆盖内腔微小结构

可完整采集工件内外全部曲面、薄壁、台阶细微特征，无测量盲区，完整还原全域壁厚与轮廓数据。

3、尺寸偏差直观量化

扫描模型与标准CAD数模自动拟合对齐，直观展示工件翘曲、磨损、厚薄不均的分布范围与梯度数值，快速锁定质量异常区域。

4、一体化多维度计量

单次扫描即可完成形面偏差、截面厚度、同心度、孔位位置度等多维度检测，一站式输出完整量化数据。

5、数字化档案满足合规追溯

自动留存三维模型、偏差图谱、截面检测数据、标准化检测报告，可长期归档存储，支持多批次、多周期数据纵向对比，匹配医疗器械质量合规与追溯要求。

蓝光3D扫描典型应用

新拓三维XTOM固定式蓝光三维扫描仪，适配各类医疗器械结构件3D检测，例如抛光金属芯模、透明/深色医用注塑件、薄壁复杂结构件；扫描点云与原始CAD数模自动拟合比对，输出全域色差偏差图谱、截面尺寸、形位公差、装配间隙量化数据，一套设备同步覆盖医疗器具典型工件检测场景。

案例一：医疗器具精密芯模 3D 检测

1.3D扫描检测数据

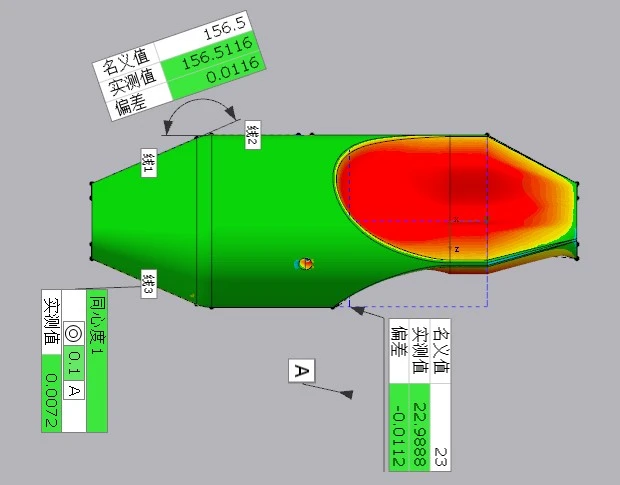

1）形位公差实测数据：核心同心度名义公差极小，实测同心度0.0072mm、0.0116mm，与理论名义值最大偏差仅0.0112mm，形位精度满足医疗模具精密加工标准；

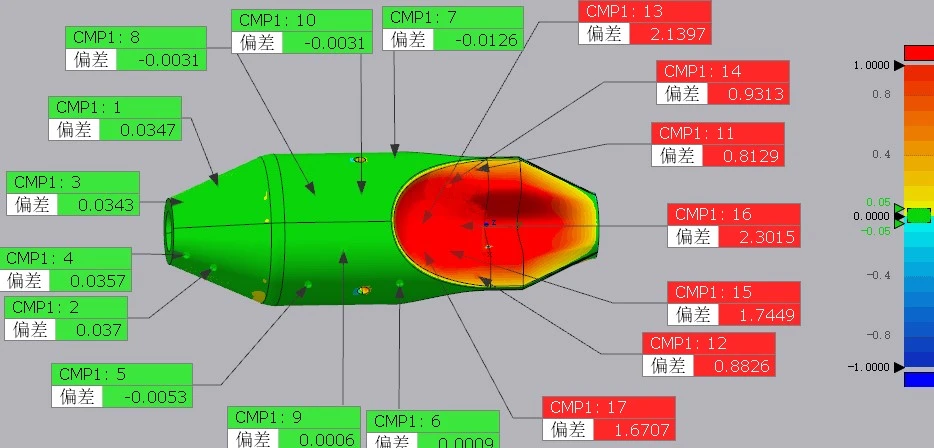

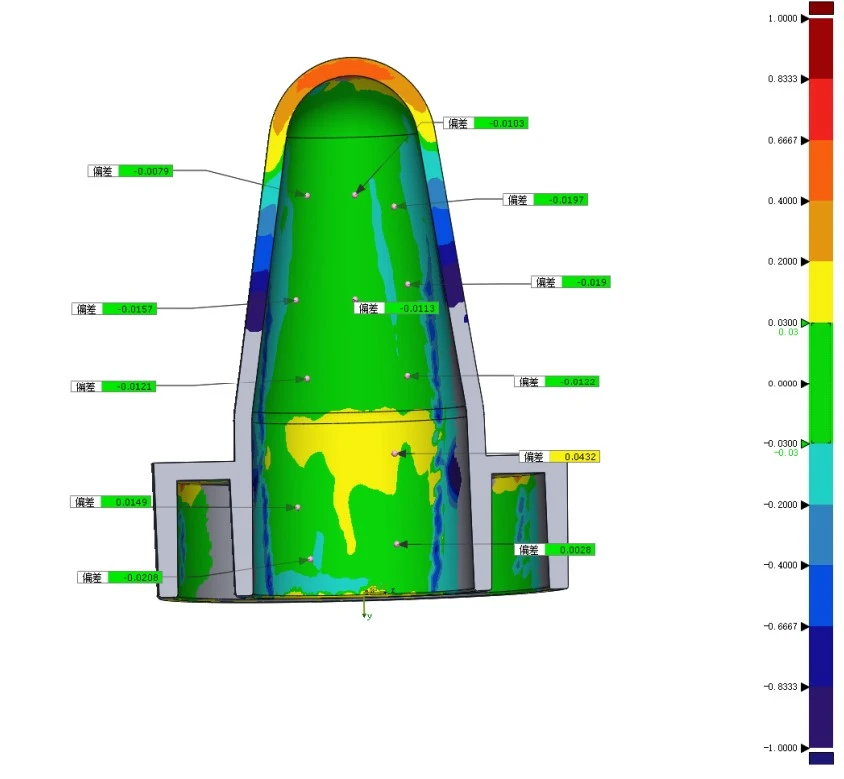

2）全域曲面偏差色谱数据：整体误差区间覆盖±0.01mm以内，模具成型工作面绝大部分区域偏差控制在±0.005mm精密公差带；

3）多组关键线性尺寸对比：多组孔径、型腔深度实测值与CAD名义值差值均在微米级，无大范围尺寸偏移。

2. 检测结果

该医疗芯模整体加工精度达标，核心同心度、型腔尺寸偏差均控制在医疗精密模具允许公差范围内，成型后产品密封、同轴装配性能可满足临床使用标准；

全域偏差云图显示，模具仅局部微小区域存在微米级加工误差，无大面积型腔变形、抛光缺陷，无需整体修模，仅局部微量打磨即可优化。

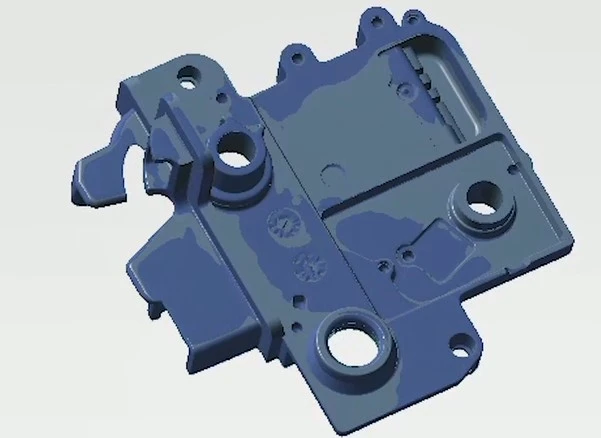

案例二：医用止流器壳体底座注塑件3D检测

1. 3D扫描检测数据

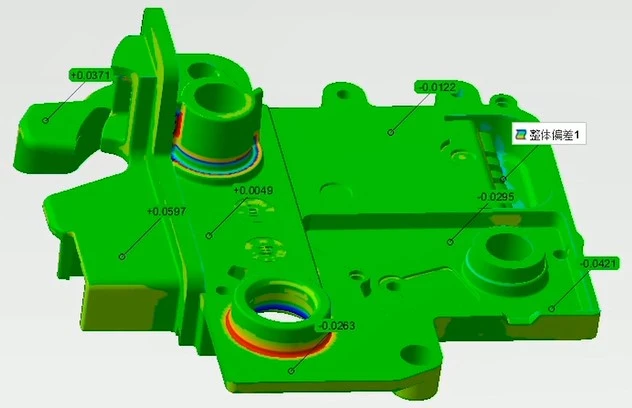

1）全域形面偏差区间：工件大部分区域偏差控制在±0.02mm医用注塑通用公差内；

2）密封面截面偏差数据：密封贴合区域局部最低偏差-0.0295mm，存在轻微注塑收缩翘曲；

3）装配孔位尺寸数据：多组安装基准孔实测尺寸与CAD名义值差值均小于 0.015mm，孔位位置度整体合格。

2. 检测结果判断

1）止流器底座整体尺寸符合图纸要求，但密封面局部存在轻微收缩翘曲，虽未超差上限，但批量生产累积收缩会逐步扩大偏差，长期使用易出现流体渗漏、流量控制不稳；

2）底座侧边薄壁区域存在均匀微量负偏差，为注塑冷却参数波动导致。

案例三：通用医疗器械薄壁注塑件3D检测

1. 3D扫描检测数据

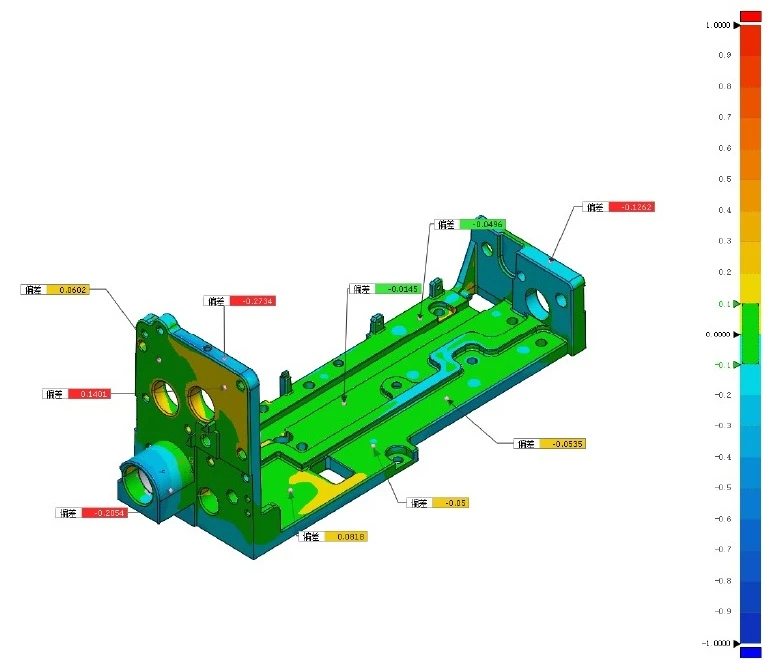

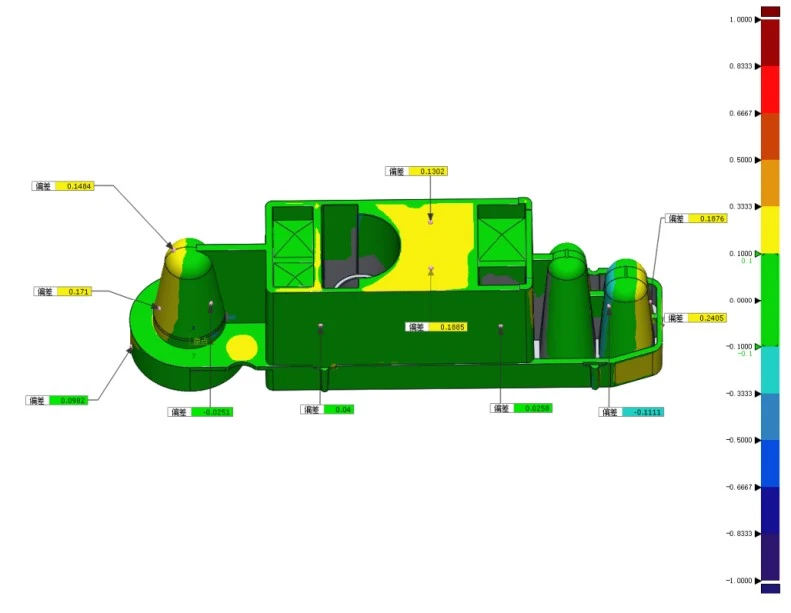

1）全域偏差色谱区间：整体偏差范围 - 0.2794mm～+0.1401mm，工件主体有效装配曲面偏差集中在±0.1mm 标准公差带；

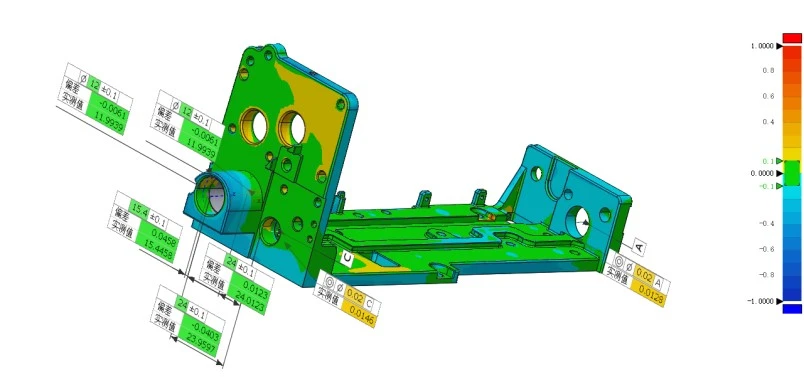

2）多组关键线性尺寸实测：尺寸偏差值在-0.0061mm~+0.0458mm之间。

3）局部翘曲极值数据：工件边缘薄壁区域最大负偏差- 0.2794mm，为注塑脱模回弹导致的局部明显翘曲。

2. 检测结果判断

工件主体装配尺寸公差合格，但边缘薄壁区域存在明显翘曲超差，批量装配时会出现贴合间隙过大、密封失效；

多截面厚度数据显示不同区域壁厚分布不均，注塑保压、冷却参数存在优化空间。

方案总结

医疗器具精密模具、薄壁注塑件对同心度、密封面、壁厚、装配间隙公差要求严苛，直接决定临床使用安全。接触式检测手段仅能采集离散点位，无法实现工件全域曲面、内腔、薄壁完整质控，单独使用易产生大面积翘曲、形变缺陷漏检风险。

新拓三维XTOM固定式蓝光三维扫描仪，依托微米级全域面扫描、全局点云拼接、CAD数模比对与截面量化分析能力，能快速定位全曲面超差、优化注塑工艺与模具加工方案，解决医疗模具同心度管控、注塑件翘曲壁厚不均、内腔结构无法测量、质量追溯难等行业痛点，为医疗器械精密制造企业提供符合行业合规标准的数字化3D质检方案。
