计量级蓝光三维扫描仪在航空叶盘、叶轮、桨叶设计和3D尺寸检测中的应用

航空发动机叶盘、叶轮、桨叶属于动力装置核心部件，零件表面抛光后反光强烈，叶片属于薄壁复杂曲面构件，前缘、尾缘厚度不足1mm，气动型线精度要求达到微米级别，零件尺寸超差会造成整机气动性能衰减。

三坐标只能采集离散点位，无法完整获取全型面数据；测头接触薄壁件容易造成工件挤压变形；线激光扫描易受镜面反光干扰，产生大量噪点、数据缺失，整体检测效率低下，难以满足航空零部件全尺寸质量检测需求。

采用新拓三维XTOM计量级蓝光三维扫描仪，依托非接触蓝光条纹投影技术，完成叶盘、叶轮、桨叶的全三维数据采集，开展CAD数模比对、翼型截面分析、边缘曲率检测，实现航空复杂叶轮类零件数字化质量检验。

检测难点

镜面高反光干扰：钛合金、高温合金抛光工件表面反射环境光，普通光学测量容易出现数据空洞、噪点多；

复杂薄壁精细特征难捕获：叶片前缘、尾缘极薄，叶根R角、阻尼台等微小特征多，气动型线对轮廓、扭角、弦宽精度要求严苛；

接触测量引入变形风险：接触式测头施压会造成薄壁叶片轻微形变，带来测量误差；

多曲面遮挡拼接难题：叶轮流道内部多曲面互相遮挡，正反拼接扫描效果差，需依靠全局参考点完成多视角拼接，保证整体精度。

蓝光三维扫描检测方案

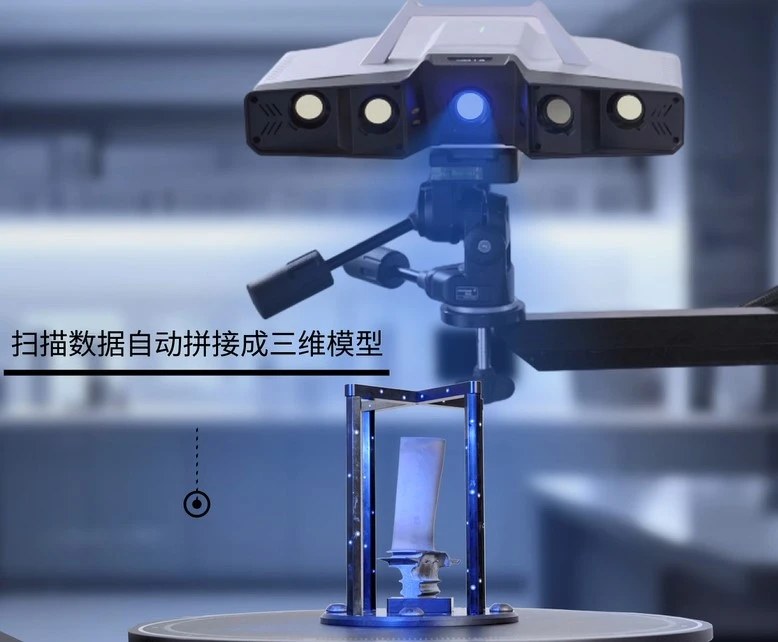

采用XTOM计量级蓝光三维扫描仪，搭载窄带蓝光投影技术，搭配转台实现多角度采集，依靠全局标记点拼接，通过双相机采集编码条纹形变，解算零件三维坐标，获取完整高密度点云数据。

扫描三维模型导入三维检测软件，自动对齐CAD理论数模，开展全型面色谱偏差分析；沿叶高提取多组截面线，分析桨叶翼型弦宽、扭角；识别叶片前缘尾缘刃口，拟合曲率半径R值，输出3D检测数据与报告。

叶盘3D扫描检测

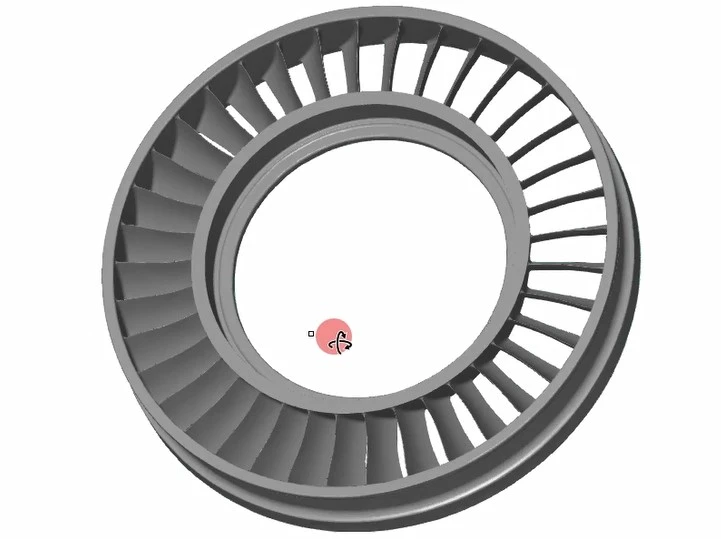

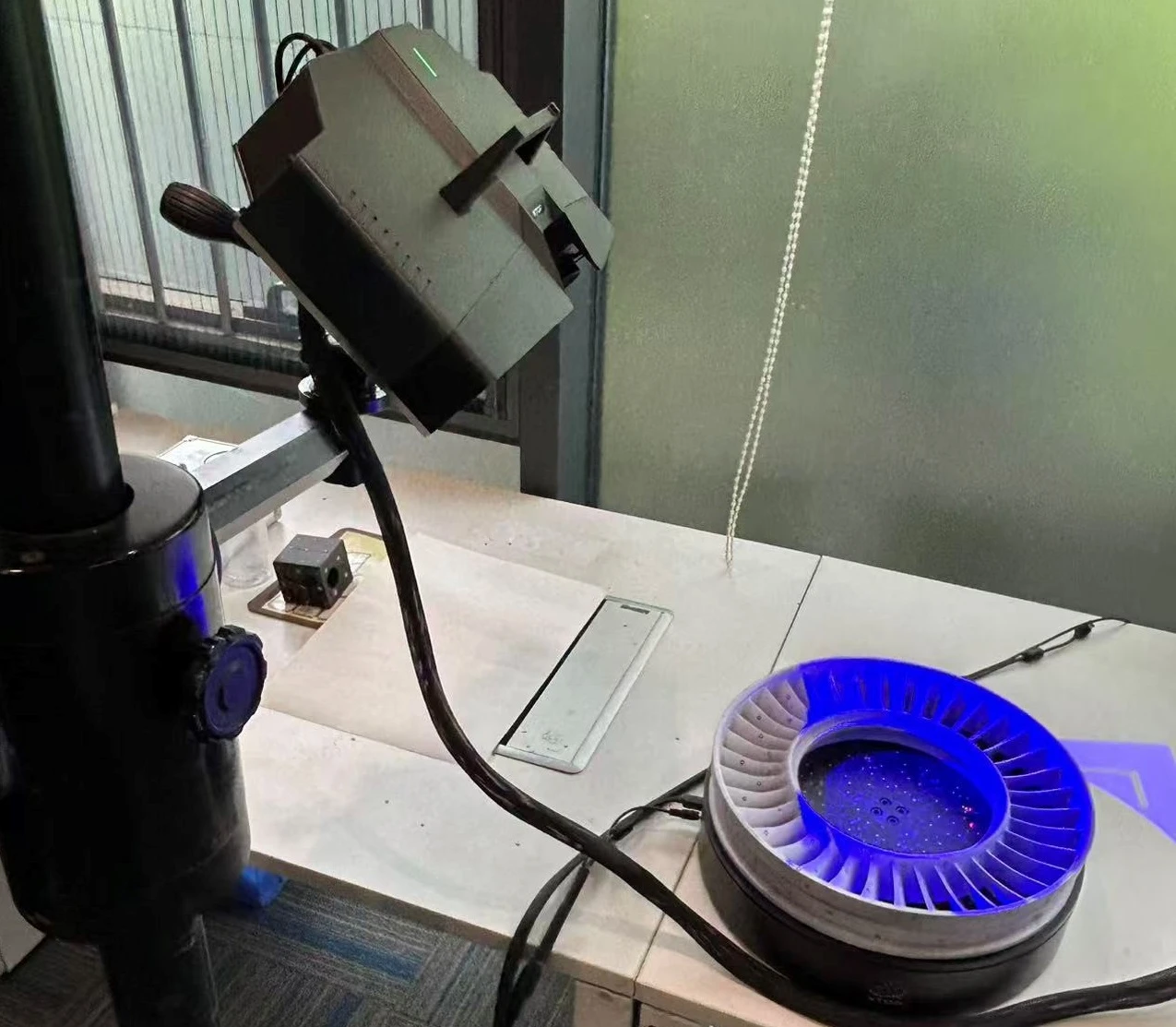

将航空叶盘工件放置于转台工作台，蓝光扫描仪多角度采集，全局参考点拼接获取完整点云，生成叶盘三维模型。完整复现叶片流道、叶根圆角等细节，亮面工件数据完整率高，规避反光带来的数据缺失问题。

叶盘三维扫描数据可导入三维检测软件，自动对齐数模，分析轮廓形状、位置、扭角、最大轮廓厚度、轮廓弦线长度＆角度、前后缘指定距离处厚度等。

桨叶外形轮廓&截面检测

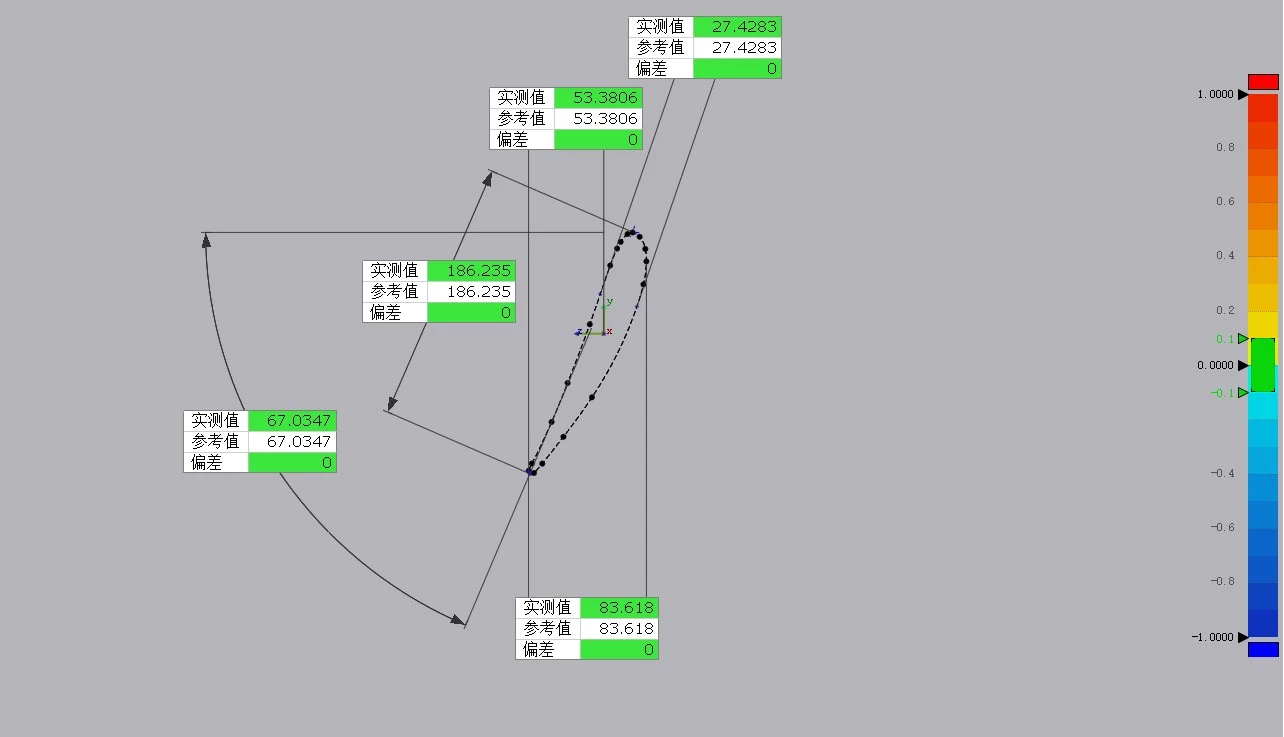

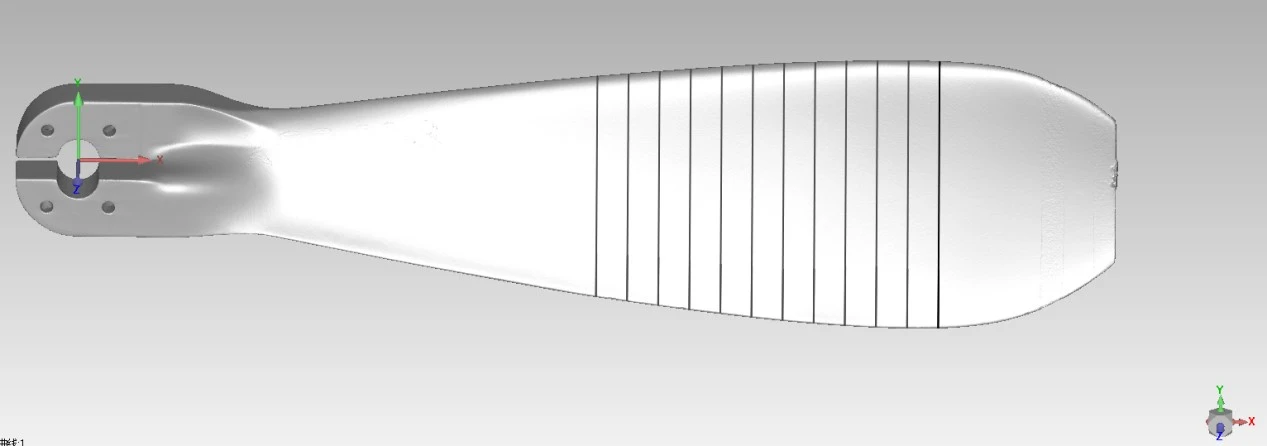

对桨叶进行多角度三维扫描，得到桨叶完整三维模型，沿叶高方向提取多条截面线，将实测截面曲线与CAD理论截面比对，输出每个控制点实测值、参考值以及偏差数值，快速判断翼型轮廓是否满足设计公差，识别叶背扭曲等会造成气动效率下降的缺陷。

3D全尺寸检测，可分析整体型面偏差、关键截面轮廓、厚度分布、前缘 / 后缘半径、螺距角与扭转角、弦长、宽度与桨尖位置等。

叶轮3D检测与CAD趋势分析

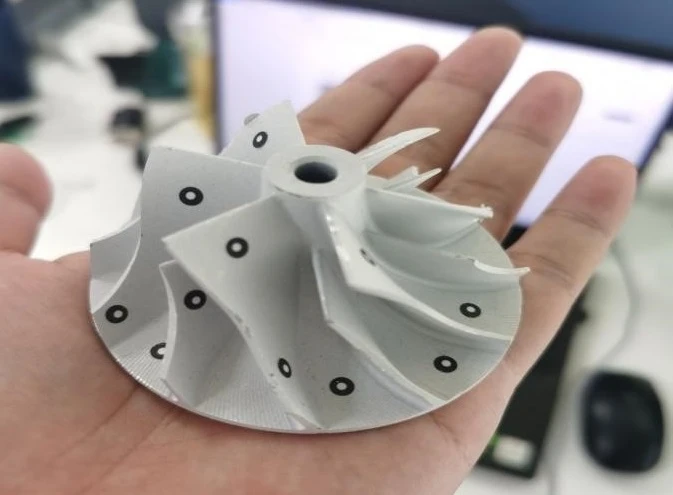

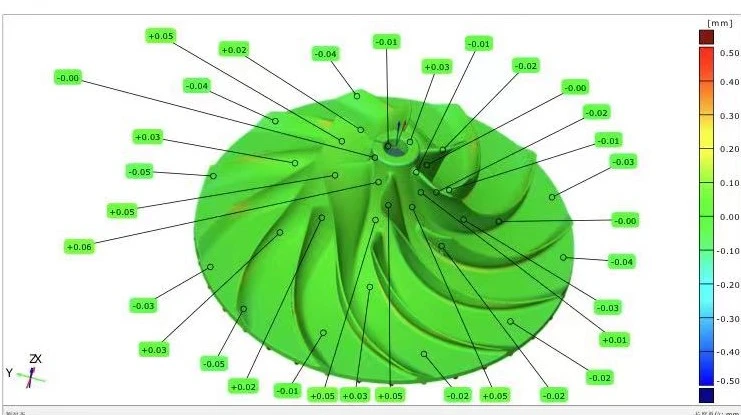

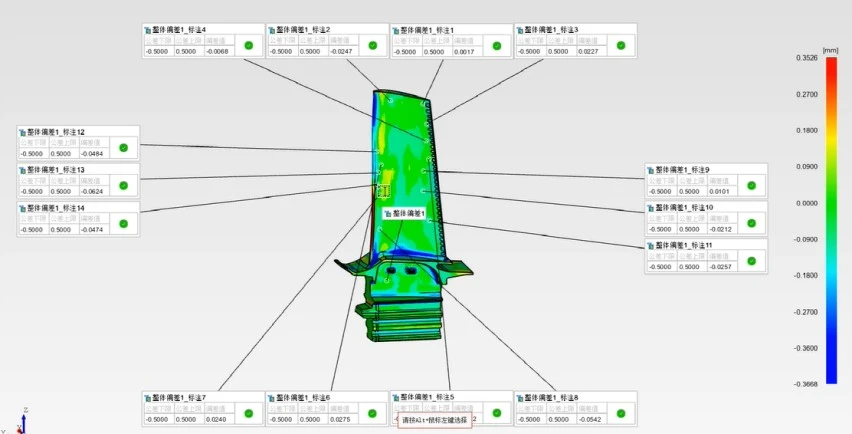

叶轮工件采用全局点拼接模式，通过三维扫描数模与CAD原始数模趋势对比，生成色谱偏差图，直观显示叶轮各个叶片、轮毂位置的正负偏差。

结合三维检测软件进行多维度偏差分析，3D色谱图可直观呈现全型面偏差分布，二维截面曲线能精准对比局部尺寸差异，让技术人员一目了然掌握误差情况，精准定位CNC加工参数、刀具磨损等误差来源。

叶片翼型轮廓检测

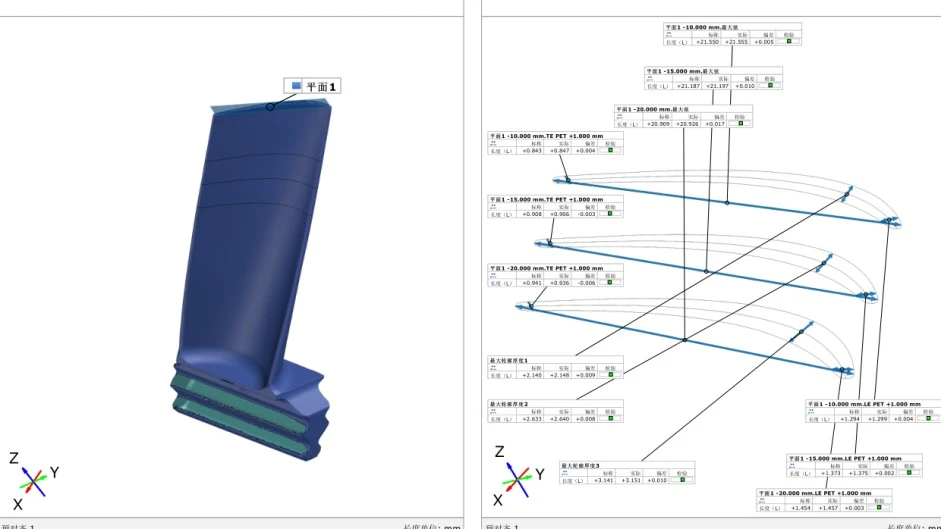

针对涡轮叶片，沿叶高选取多个关键截面，三维检测软件自动对齐CAD模型，计算实际型面与理论模型法向偏差，检测叶身弦宽、扭角、叶根尺寸。

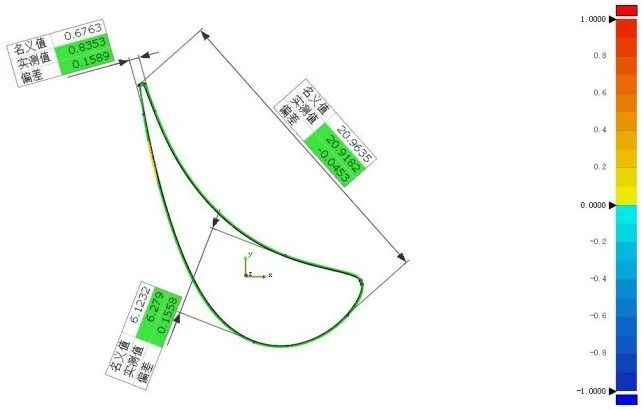

针对前缘尾缘薄壁刃口，使用亚像素边缘提取算法，精准识别锋利刃口轮廓，拟合前缘、尾缘圆半径R值，输出名义值、实测值以及偏差。

检测结果与项目价值

1、全型面完整数据输出：区别于三坐标离散点位测量，蓝光扫描获取零件全部表面三维数据，色谱图直观展示整体偏差分布，可发现局部微小扭曲、轮廓超差，避免漏检；

2、解决薄壁测量痛点：非接触测量，不会挤压薄壁叶片造成形变；蓝光抗环境光干扰，抛光亮面工件简单喷显像剂，即可获得高质量点云；

3、关键气动参数分析析：自动输出叶片扭角、弦宽、尾缘R角、截面轮廓等航空核心指标，快速评估零件气动性能；

4、检测效率大幅提升：相比传统三坐标，检测时间大幅缩短，为五轴加工工艺迭代、零件质量验收提供数字化依据。

在航空叶轮叶盘微米级制造质控中，计量级蓝光三维扫描技术打破传统测量手段局限，兼顾精度、效率与数据完整性，实现复杂薄壁曲面零件的可靠计量检测，助力航空动力零部件品质提升。
