高速DIC全场测量技术在芯片振动模态分析中的可视化研究

一、试验研究背景

固有频率、模态阻尼、三维振型等模态参数，是评估半导体封装动态力学性能、预判振动疲劳失效的核心指标。

传统压电加速度传感器、单点激光测振仪存在明显短板：仅能离散单点采集，无法获取芯片全域位移/应变梯度；逐点扫描无法同步捕捉全域动态响应，存在数据断层、时空不同步问题。

高速三维数字图像相关（3D-DIC）具备非接触、全域同步、高时空分辨率优势，适配微电子封装动态可靠性测试。新拓三维XTDIC-SPARK三维高速测量系统，搭载OMA运行模态、ODS工作变形分析模块，结合亚像素散斑匹配与频域分解算法，可完整提取芯片扫频、定频共振工况下的三维位移、应变与多阶模态参数，为封装结构优化、焊点抗疲劳设计提供全域量化试验依据。

二、高速DIC模态测试技术原理

全域位移重构算法

系统追踪芯片表面人工散斑灰度时序变化，采用增量式逐帧DIC匹配，实现亚像素微米级位移求解；高速相机同步外触发，保障高频振动下全时序图像匹配精度，连续输出全域变形演化场。

双目三维立体重构

双高速摄像机构建双目光路，经标准圆点标定板校正内外参与相对位姿；依托极线约束、三角测量算法，同步输出芯片面内 X/Y、离面Z向三维位移，完整还原弯曲、翘曲、剪切复合变形。

FDD频域模态参数求解

软件对全域测点位移时程做FFT傅里叶变换，生成频域功率谱矩阵；通过频域分解法分离各阶固有频率奇异向量，自动生成三维振型云图，直观呈现不同阶次共振下芯片全域振动形态。

三、系统硬件与软件配置

硬件成套配置

高速双目成像单元：高帧率工业相机，适配10-500Hz宽频扫频采集；

光学配套：150mm微距镜头、偏振蓝光LED光源，抑制芯片反光、消除高速运动模糊；

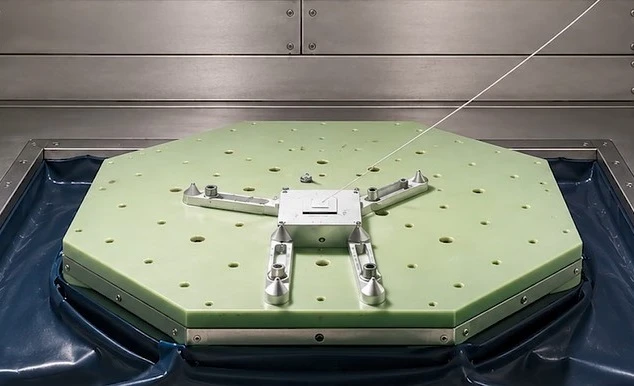

辅助工装：高精度圆点标定板、电磁振动试验台，支持正弦扫频、定频共振、随机振动激励。

核心软件功能

集成一体化模态分析模块，覆盖三维散斑匹配、全域位移/应变计算、FFT频谱分析、OMA/ODS模态分解、ROI局部提取、时程曲线输出。

四、芯片扫频+定频共振模态实测案例

4.1、试验工况与技术难点

本次测试为第三方电子可靠性实验室标准验证项目，采用10~500Hz正弦扫频预识别+225Hz定频稳态共振复合方案。

核心难点：

1、芯片封装尺寸微小，共振振幅仅微米级，对亚像素计算精度要求极高；

2、塑封本体、基板、焊点刚度差异大，全域变形梯度复杂，单点传感器无法完整表征；

3、宽频扫频产生海量时序图像，需高帧率同步采集、高效批量频域求解。

4.2、测试实施流程

试样预处理：芯片表面喷涂均匀哑光随机散斑，保证全域成像匹配无数据空洞。

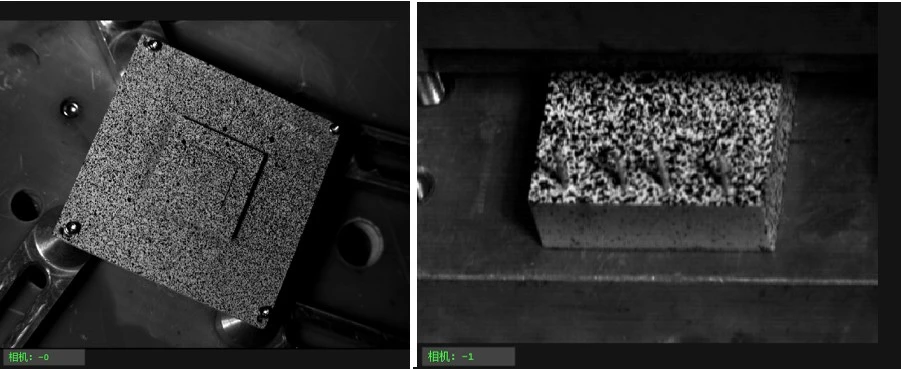

芯片表面制作散斑图

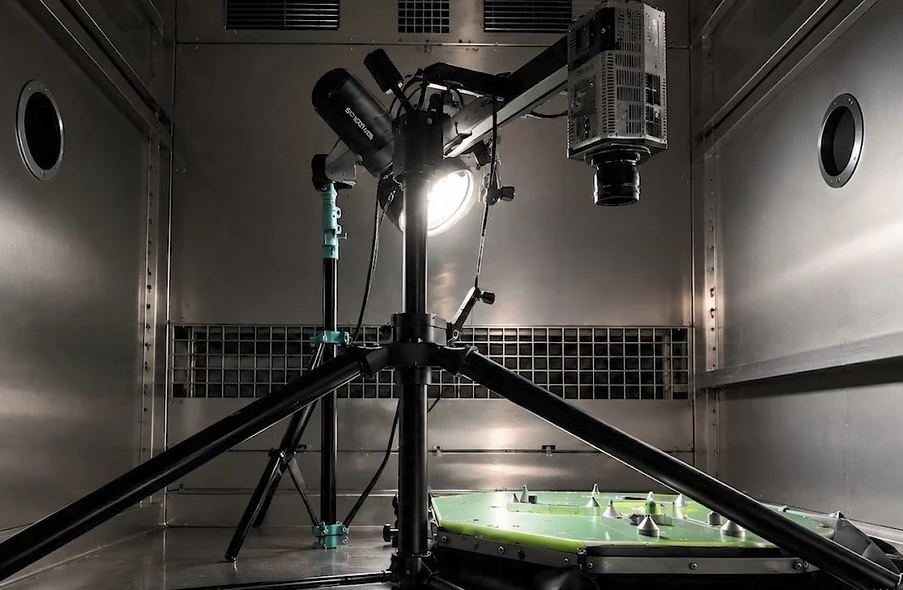

系统架设：将XTDIC-SPARK三维高速测量系统布置于振动台上方，搭配微距蓝光照明消除反光，完成双目系统全局标定。

振动激励：先扫频测试识别芯片各阶固有频率，再针对一阶共振225Hz开展稳态振动，高速同步采集散斑图像；

DIC软件后处理计算：框选封装本体、四角焊点、基板边缘等关键ROI区域，通过OMA模块提取固有频率、阻尼比、三维振型。

4.3、测试结果与分析

全域Z向离面位移分布

225Hz一阶共振下三维位移云图显示：芯片四角边缘Z向振幅显著高于中心塑封区，是循环交变应力集中区域，长期振动易引发焊球开裂、塑封分层。

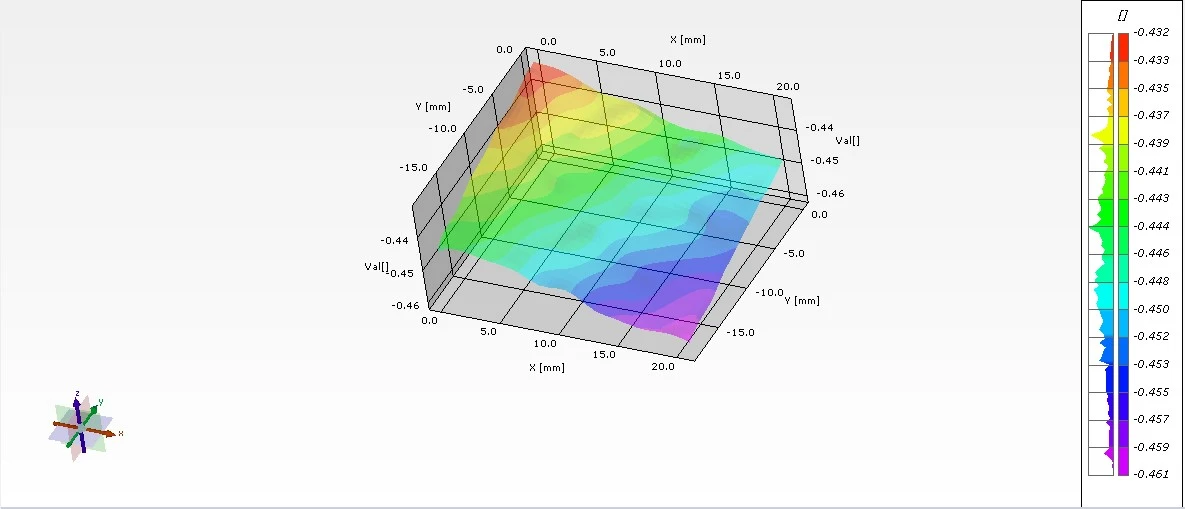

225Hz共振Z向位移云图1

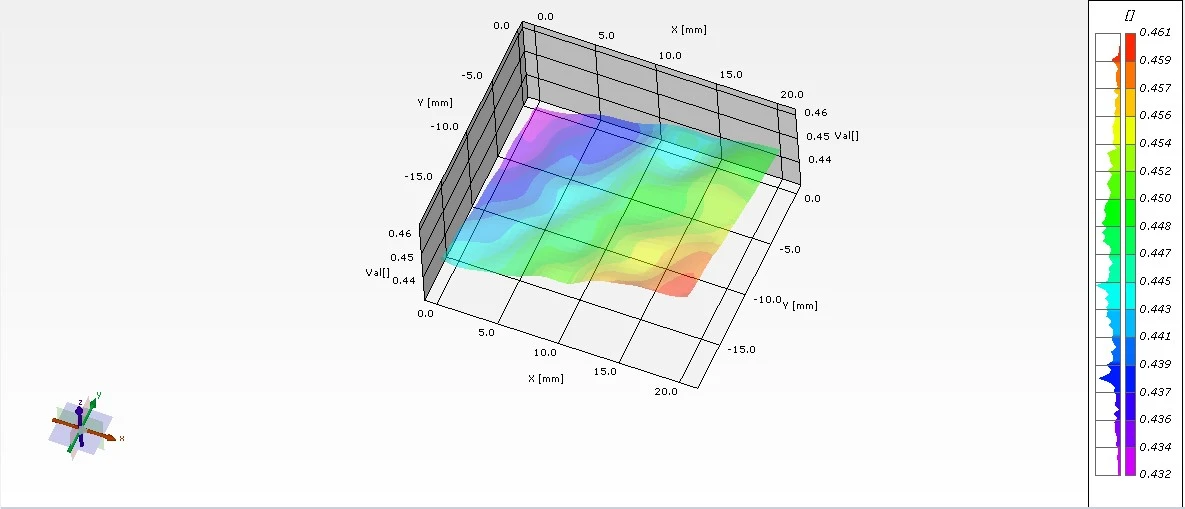

225Hz共振Z向位移云图2

特征测点时序振动曲线

选取边角高振幅区域提取Z向加速度、位移时程曲线，可定量读取共振峰值振幅、交变应变波动规律，量化焊点循环疲劳载荷。

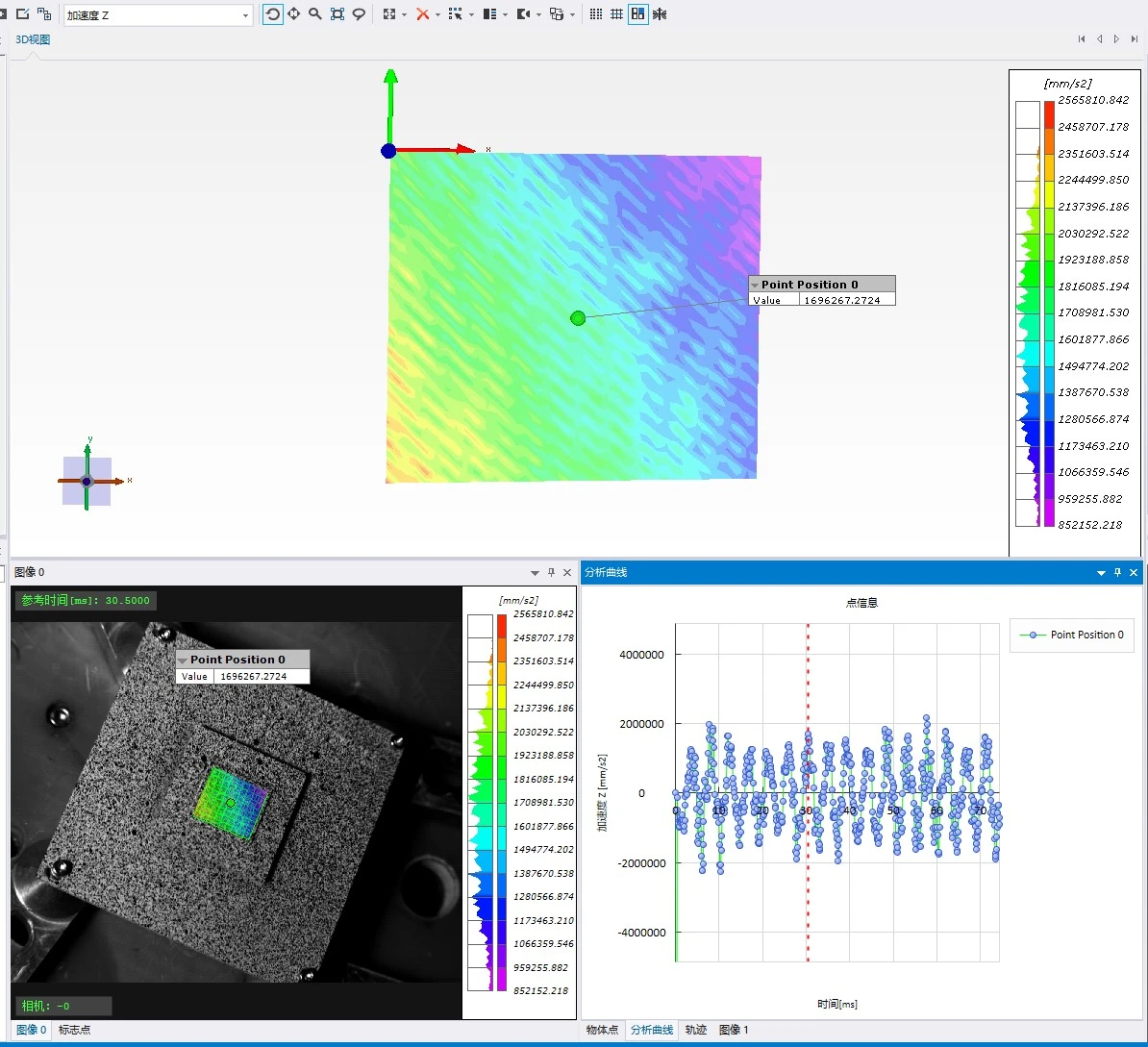

加速度Z向位移

多阶模态振型区分

基于扫频全域数据，DIC软件自动解算芯片前三阶固有频率与对应振型：一阶为中心整体弯曲、二阶对角扭转、三阶边缘局部翘曲。

相较于传统单点测振仅能获取离散点位数据，高速3D-DIC技术可一次性输出连续全域振型场，精准定位每阶共振对应的失效薄弱区。

工程指导价值

全域模态可视化结果可直接判定：芯片边角焊点是振动疲劳高危位置。依托实测固有频率、振型数据，可优化PCB支撑布局、封装胶体模量、焊球阵列排布，规避整机工作频率区间，从源头抑制共振失效。

五、工程应用价值总结

XTDIC-SPARK三维高速测量系统融合高速成像、亚像素变形求解、频域模态分析技术，解决了传统接触式、单点测振的固有缺陷，实现芯片封装无接触、全域同步、高时空分辨率模态参数完整测量。

案例通过正弦扫频、定频共振标准振动试验，验证了新拓三维高速DIC技术在高频宽频工况下的稳定测量能力。借助全域模态测试，可精准定位芯片、焊点振动疲劳薄弱点位，量化不同阶次共振下位移、应变分布规律，指导封装与PCB结构迭代优化，缩短半导体产品研发周期，为芯片振动可靠性寿命评估、共振失效机理分析提供全域定量试验支撑。
