全场变形可视化:DIC技术用于结构梁弯曲变形力学实验

发布日期:2026-01-28

实验背景

工程结构力学性能实验,采用工程构件加载方式,测量结构或构件的内力、变形、转角、支座位移、频率、振幅等,用以核对其设计要求或检验其是否安全可靠,并为探索结构新领域和发展工程结构理论的手段和基础。

梁是工程结构中应用最广泛的承力构件之一,其主要承受弯矩作用。进行梁的弯曲力学实验,可以验证理论模型,评估材料与结构力学性能,并揭示其在材料非线性、大变形或复杂边界条件下的局限性,指导工程设计规范与优化。

工程结构梁示意图


为研究动荷载作用下对结构梁力学性能的影响,通过弯曲加载,对其抗弯性能进试验探究,某研究所采用新拓三维XTDIC三维全场应变测量系统,获取位移场、应变场、以及关键区域点位移/应变曲线。通过引入DIC技术方法开展结构梁弯曲变形实验,可实现横力弯曲变形特点的可视化测量与呈现。

结构梁弯曲实验

以结构梁弯曲实验为对象,探究梁在弯曲加载下的变形与应变行为。实验过程中,使用DIC高分辨率相机对梁表面进行连续拍摄,获取其在加载过程中的图像序列,为后续的位移场与应变场分析提供数据基础。

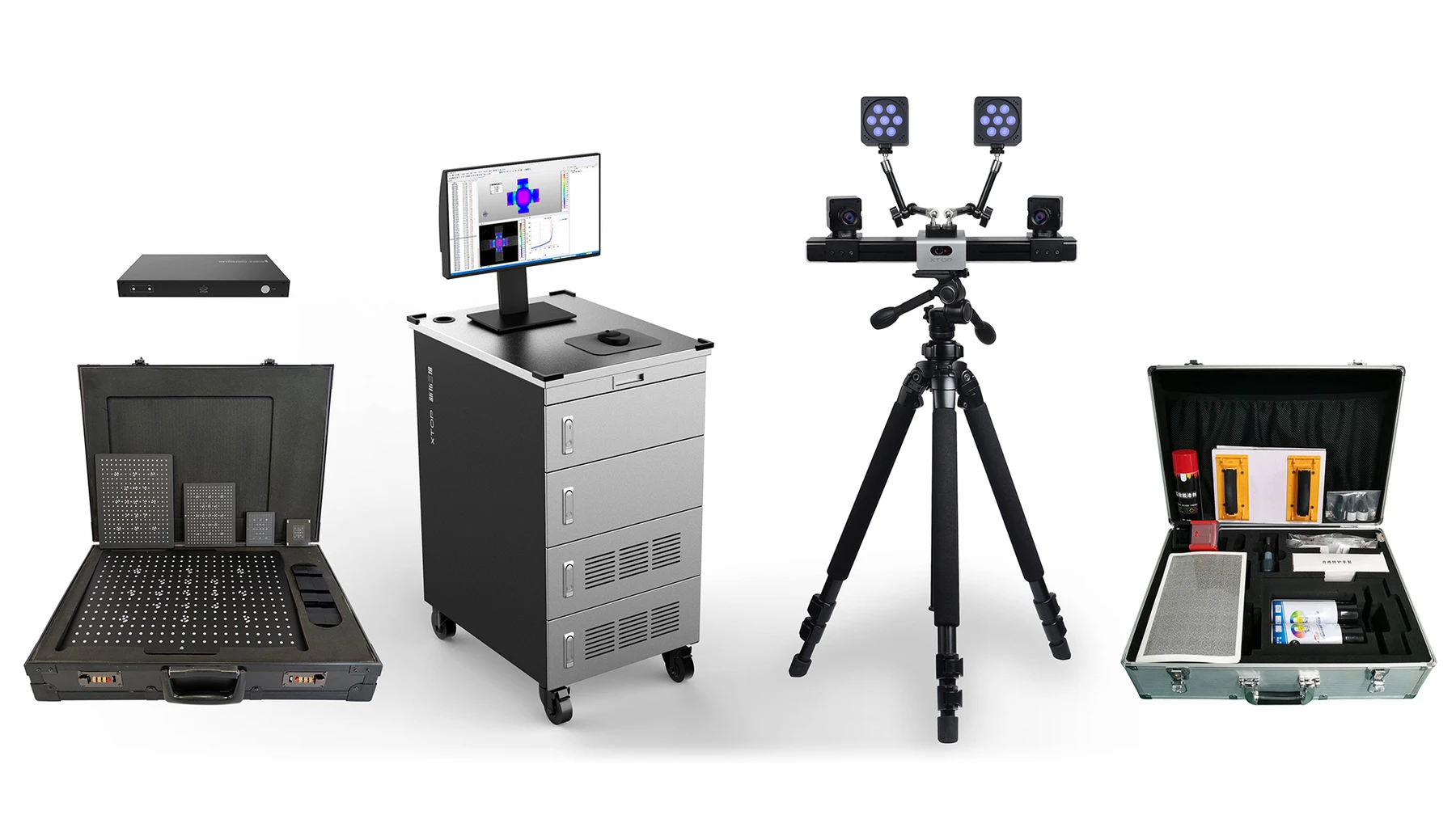

新拓三维DIC三维全场应变测量系统用于结构梁弯曲变形测量实验


DIC技术应用必要性

在传统工程结构力学试验中,常用的方法如应变片测量、挠度计测量等,存在如下问题:测量点有限、测量精度受限、无法全面反映结构变形的全场特征。

  • 传统方法难以全面获取梁的变形全场信息;
  • 无法有效识别梁的局部应变集中区域;
  • 难以准确获取加载过程中梁的挠度变化与应变发展规律。

梁弯曲中看似主要是面内变形,但离面位移(W)数据至关重要。新拓三维双目立体DIC技术能够同时、同点测量面内位移和离面位移,提供完整的三维变形矢量,为理解复杂变形模式(如扭曲)提供关键信息。

在梁弯曲实验中分析离面位移:

  • 靠近加载点或支撑点(局部挤压)。
  • 非对称加载或截面。
  • 屈曲发生时。
  • 评估横向泊松效应。

因此,DIC技术在梁弯曲实验中具有显著的应用价值,能够弥补传统方法的不足,为结构力学性能研究提供更全面的实验依据。

实验过程与结果

实验准备

散斑制作:在梁的表面喷涂随机散斑图案,以提供DIC算法所需的特征点。

实验装置:搭建梁的弯曲实验装置

相机设置:架设XTDIC三维全场应变测量系统,同时调整拍摄角度和焦距以适应实验需求。

数据采集:在加载过程中,DIC双目相机实时记录梁表面的图像序列,同时记录加载力或位移数据。

实验结果分析

通过新拓三维DIC软件对图像序列进行处理,获取位移场和应变场;通过提取关键点位移与应变数据,绘制位移-应变曲线,分析结构梁在加载过程中关键区域的变形与应变变化。

结构梁位移云图

全场挠度分布:位移云图清晰展示,梁从加载点向支座方向的变形梯度,如加载点附近位移最大,支撑点附近位移较小。

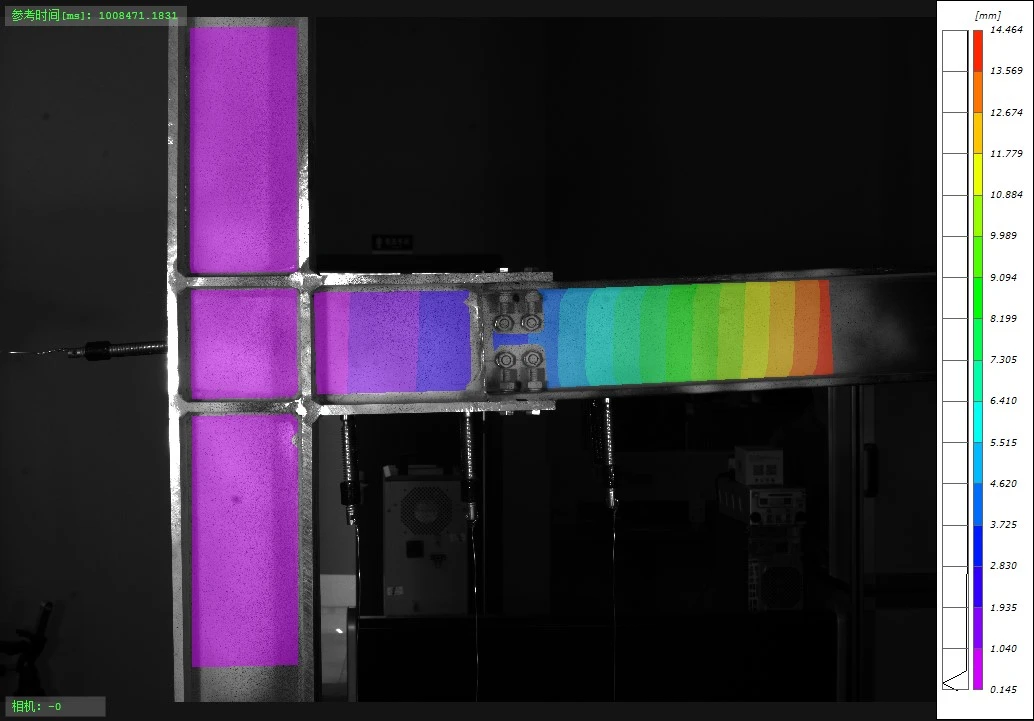

新拓三维dic三维应变测量系统-DIC技术分析结构梁位移云图

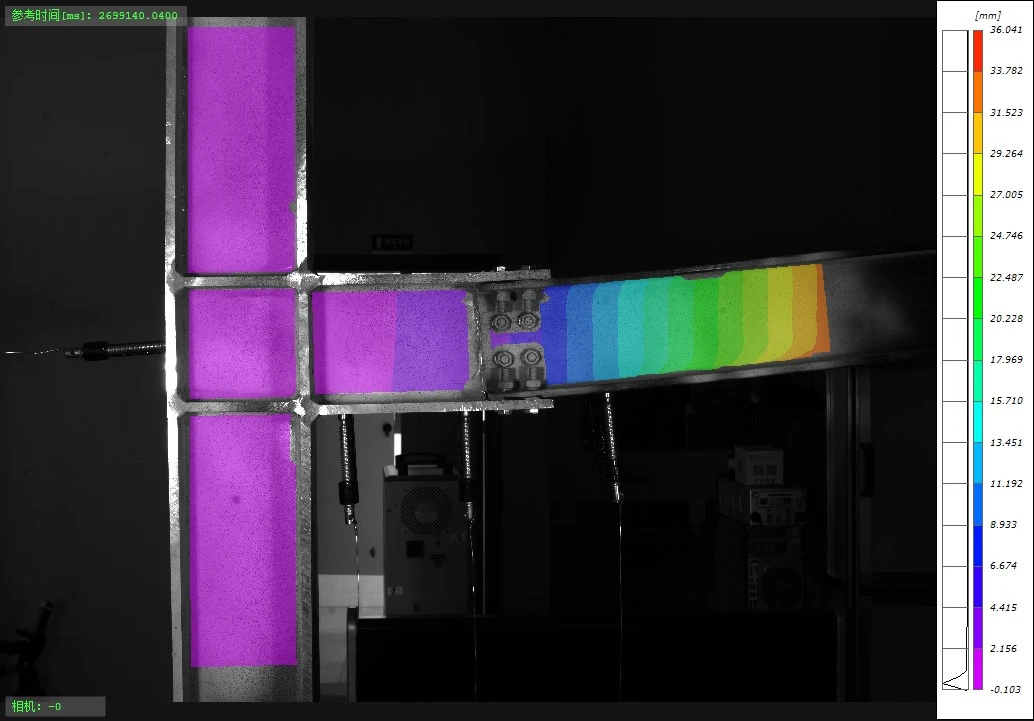

新拓三维dic三维应变测量系统分析结构梁位移云图



结构梁应变云图

全场应变动态响应:应变场云图显示,结构梁弯曲支撑点附近、弯曲受压区域为最大应变区域,梁的上表面为压缩应变,下表面为拉伸应变,应变云图可精确定位应力集中区。

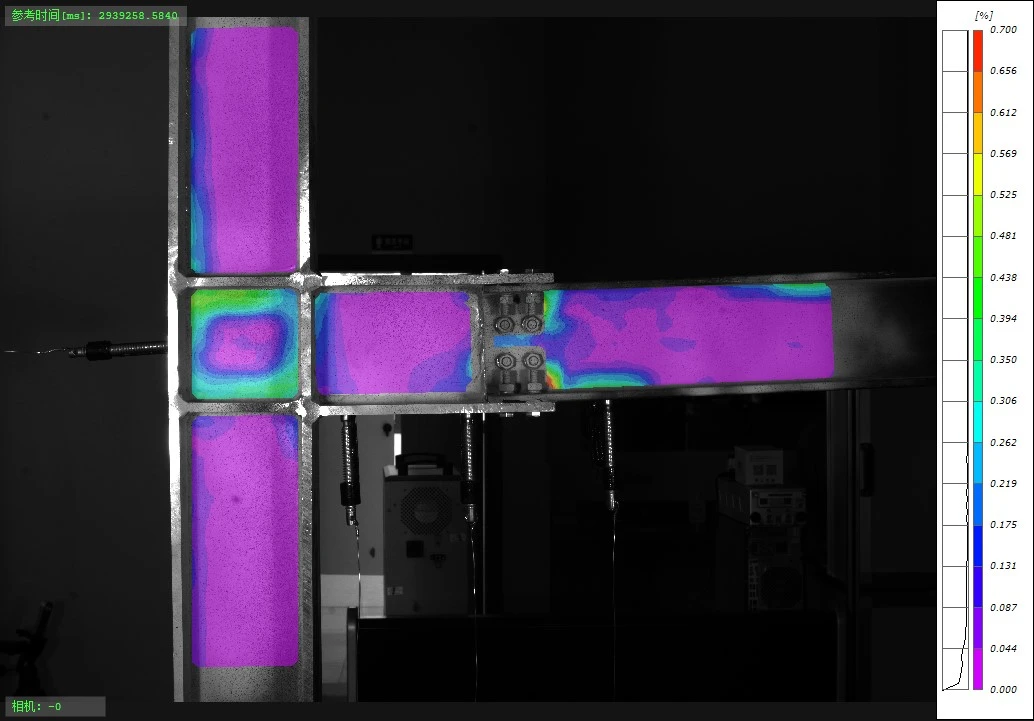

新拓三维dic三维应变测量系统分析结构梁全场应变云图新拓三维dic三维应变测量系统分析结构梁全场应变云图



位移曲线图

通过提取结构梁关键点位移数据,绘制在载荷变化过程中的位移曲线,分析线性阶段斜率(刚度),非线性阶段起始点对应荷载,预示材料进入塑性。

新拓三维dic技术分析结构梁关键区域点位移曲线图


应变曲线图

结构梁关键点应变曲线显示,梁的变形过程分为弹性阶段和塑性阶段,加载初期位移与应变呈线性关系,后期出现非线性变化。

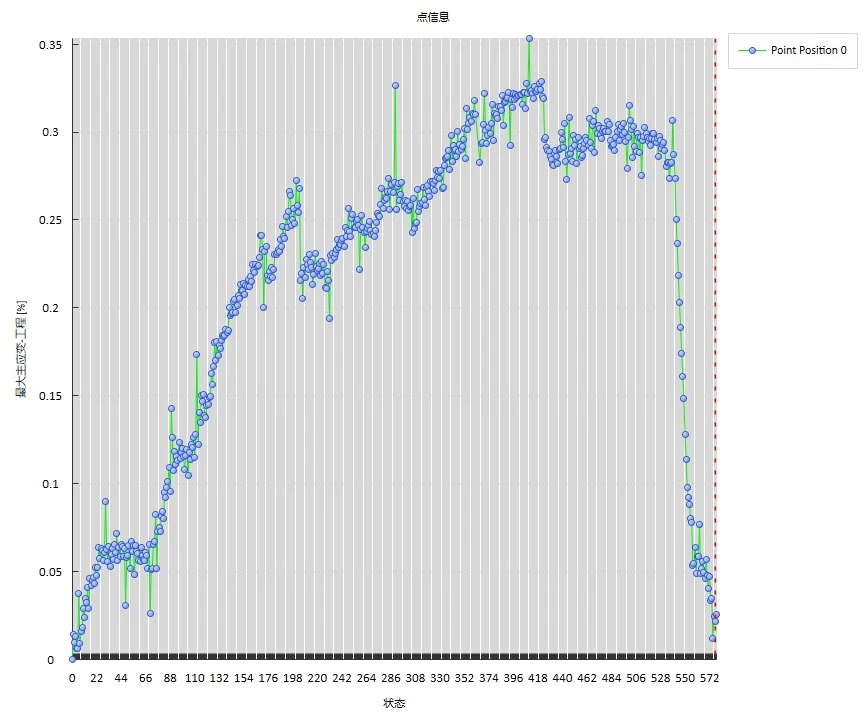

新拓三维dic技术分析结构梁关键区域点应变曲线图


实验总结与价值

通过DIC技术在梁弯曲实验中的应用,成功获取了梁的全场位移场和应变场,全面分析了梁的变形与应变分布特征。实验结果表明,DIC技术能够有效解决传统实验方法在测量点数、测量精度和全场信息获取方面的不足,为工程结构力学性能研究提供了重要支持。

实验结果不仅验证了梁的力学理论,还为结构设计优化和有限元模拟提供了实验依据。未来,DIC技术在工程结构力学试验中的应用将更加广泛,为结构安全性和可靠性研究提供更强大的技术支持。
