板弯、锡裂、贴装偏移?DIC技术摸清PCB热翘曲变形规律

发布日期:2026-07-02

印刷电路板(PCB是电子设备的核心基础载体,兼具电气互联物理承载双重功能:既负责导通板电路连接,又承担电阻器、电容器、微芯片等电子元器件的固定作用。凭借轻量化、小型化的显著优势,PCB已渗透至几乎所有电子设备中。

在高温工况下,PCB与焊接元件易因热膨胀系数(CTE)不匹配产生热变形,进而诱发焊点疲劳、连接失效等可靠性问题。因此,热载荷测试已成为评估PCB服役性能的关键环节。本案例通过新拓三维XTDIC三位全场应变测量系统,量化分析热载荷对PCB及所载元件的变形影响,为其可靠性设计提供数据支撑。

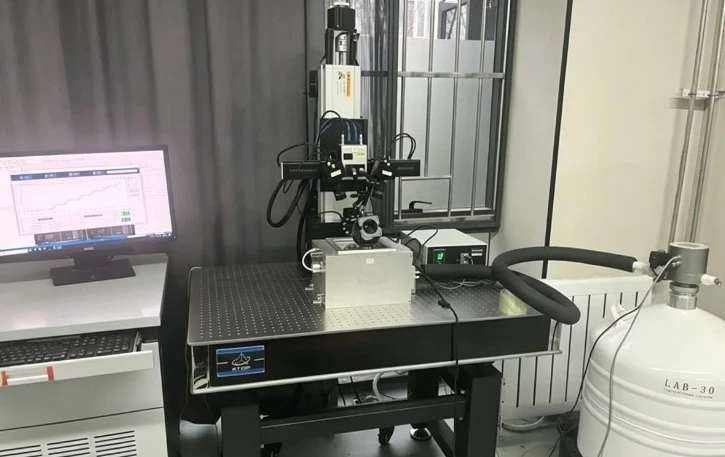

新拓三维DIC三维应变测量系统用于PCB电路板焊接热变形翘曲分析

一、常规DIC的测量瓶颈

热空气湍流折射干扰

PCB周边受热空气对流、温度梯度影响,空气折射率不均匀,DIC相机采集的散斑图像产生虚位移、噪声位移,计算出来的应变、翘曲数据失真。

热环境干扰

高温空气扰动引起图像畸变,热辐射导致散斑涂层性能退化,且设备自身存在热漂移误差。

引入折射畸变

常规DIC加装隔热玻璃会引入折射畸变,进一步加大匹配误差,计算出来的应变、翘曲数据失真。

温度波动膨胀误差

炉内升温、降温速率快,支架、夹具、载台自身热胀冷缩,传统DIC难以区分工装整体位移和PCB自身真实变形。

二、DIC测量技术方案

XTDIC三维全场应变测量系统,通过耐高温散斑制作、刚体位移自动剔除算法、观察窗畸变校正模块等技术,可精准分析电路板面内位移、面内应变、Z向离面翘曲位移,提取最大挠度、整体扭曲量、分区拱起凹陷数据,解析翘曲诱发贴装偏移的机理。

热环境DIC测量精度保障

主动温控光学窗:冷热台石英玻璃视窗+闭环冷却系统,维持表面温度<50°C,消除热气流折射畸变。

抗高温散斑:氧化铝基陶瓷涂层(耐温>300°C),粒径2-5μm,高温下散斑稳定性>99%

热漂移实时补偿:基于高温箱内固定陶瓷基准点的位置校正算法,漂移误差<0.5μm。

多波段LED冷光源: 在相机前加装窄带滤光片,抑制热辐射干扰,大幅提升信噪比。

刚体位移自动剔除算法DIC软件依托全局参考点运算逻辑,仅保留PCB板材自身真实三维变形场,高低温循环、多批次重复性试验数据一致性更强。

三、PCB电路板热翘曲测量

1、试验前准备

散斑制备:在PCB计算区域(黑色部分)喷涂耐高温散斑漆,确保在125℃下不脱落、不褪色;

系统标定XTDIC三维全场应变测量系统,快速完成在室温下完成双目系统标定,获取初始内外参数;

热漂移预标定:在软件层面进行温度历程标定,建立漂移补偿模型;

试件安装:将PCB水平放置于高温箱内支撑架上,确保自由变形边界条件。

2、温度控制与数据采集

试验采用阶梯升温-保温-降温的温控策略:

室温(基准状态)→85℃(保温一段时间)最高温125℃(保温一段时间)室温(恢复状态)

在每个温度节点:

等待箱内温度稳定(波动<±0.5℃);开启LED照明,调节亮度至最佳成像;

双目相机同步采集图像,进行多帧平均;实时执行热漂移校正算法,输出校正后的三维形貌。

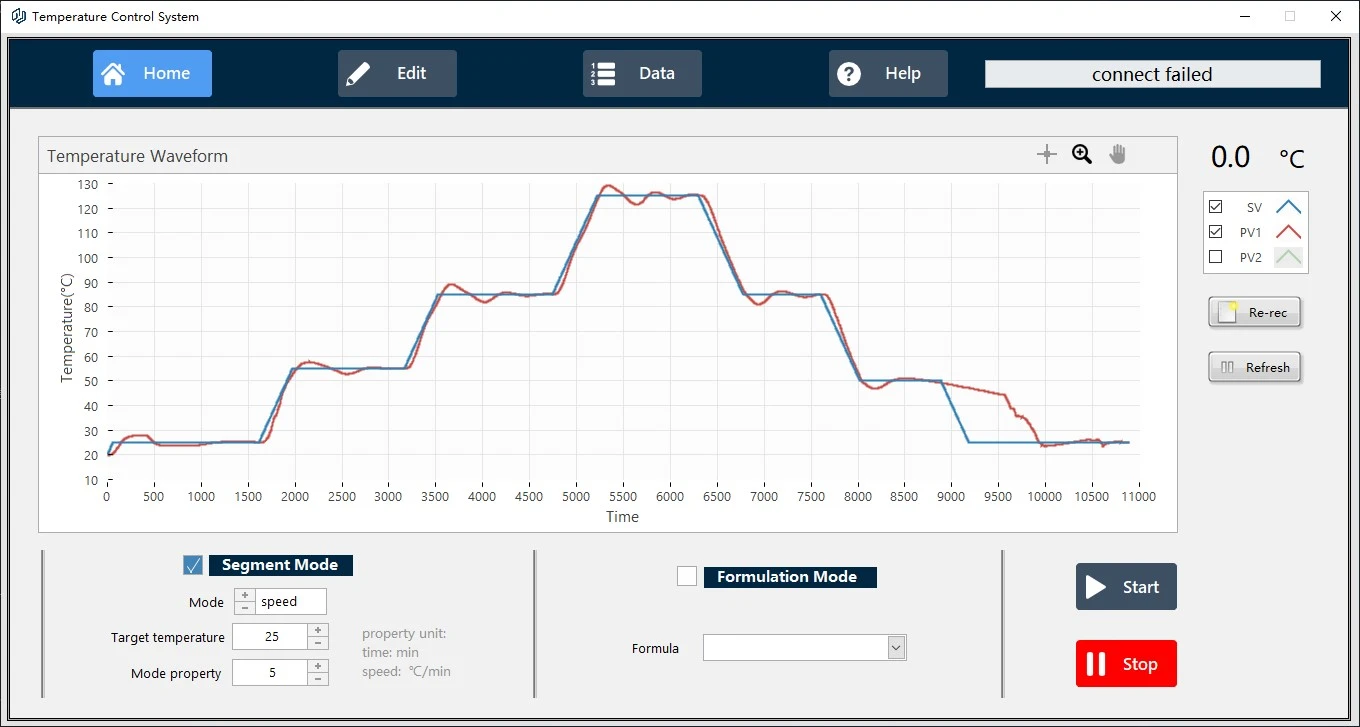

新拓三维DIC技术用于PCB电路板热变形温度控制图

3、试验结果与分析

PCB关键点位移分布

XTDIC三维应变测量系统获取了PCB在以下四个温度状态下的全场三维位移分布:

室温(基准)

作为零位移参考基准,以下位移图显示初始平整状态,单点位移标准差<0.3μm。

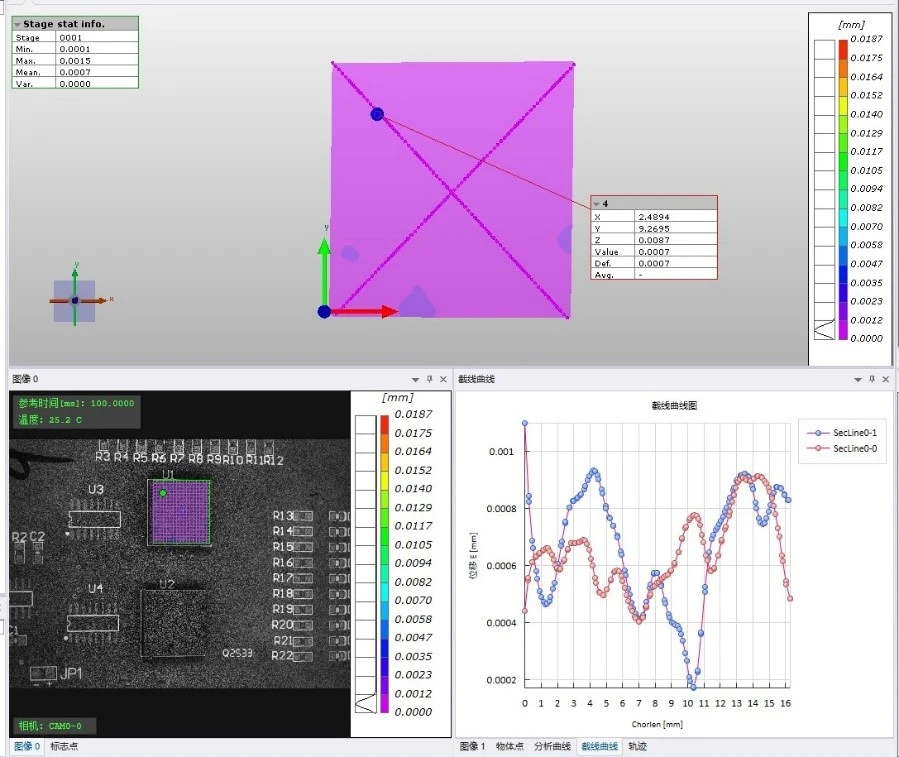

新拓三维DIC三维应变测量系统用于PCB电路板热变形翘曲分析(室温基准)

温度在85℃受热后产生明显的热膨胀与翘曲,板件中心区域呈"碗状"隆起,最大位移约15μm。

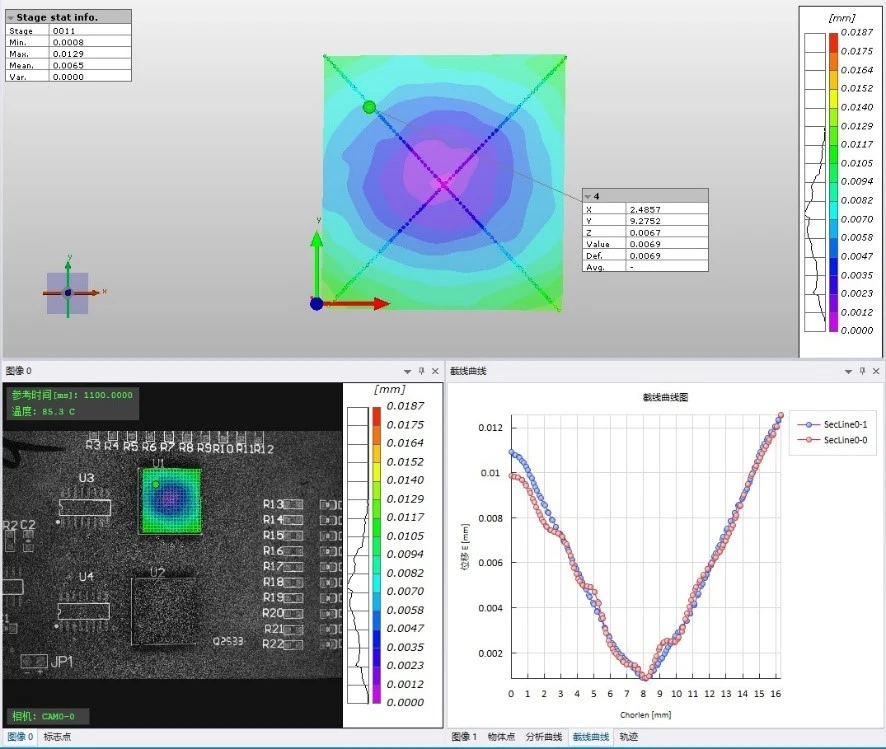

新拓三维DIC三维应变测量系统用于PCB电路板80°C热膨胀翘曲分析

温度在125℃(最高温),翘曲变形达到最大值,中心区域位移增至约35μm,边缘区域因约束存在反向弯曲。

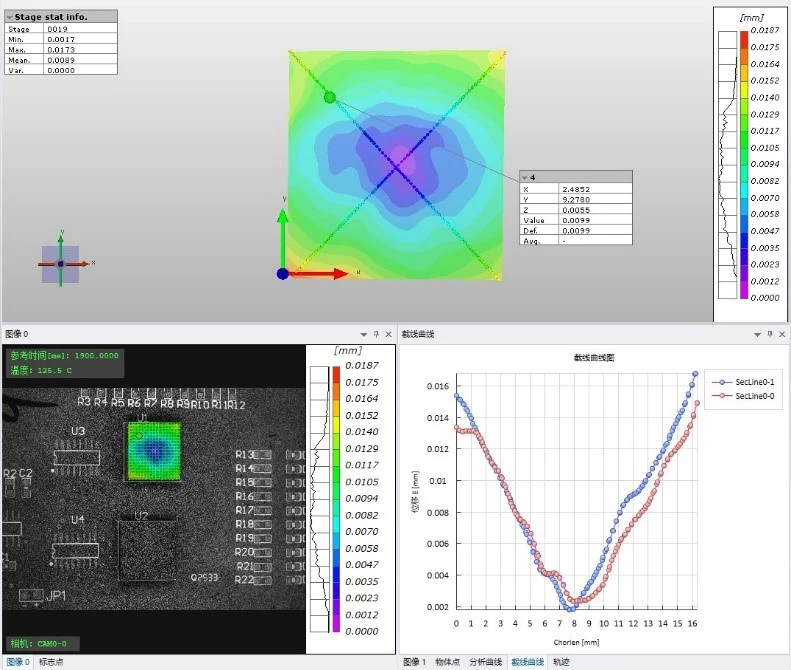

新拓三维DIC三维应变测量系统用于PCB电路板80°C热翘曲测量结果

室温(恢复),降温后部分变形恢复,但中心区域残留约5μm永久变形,提示基材发生粘弹性蠕变。

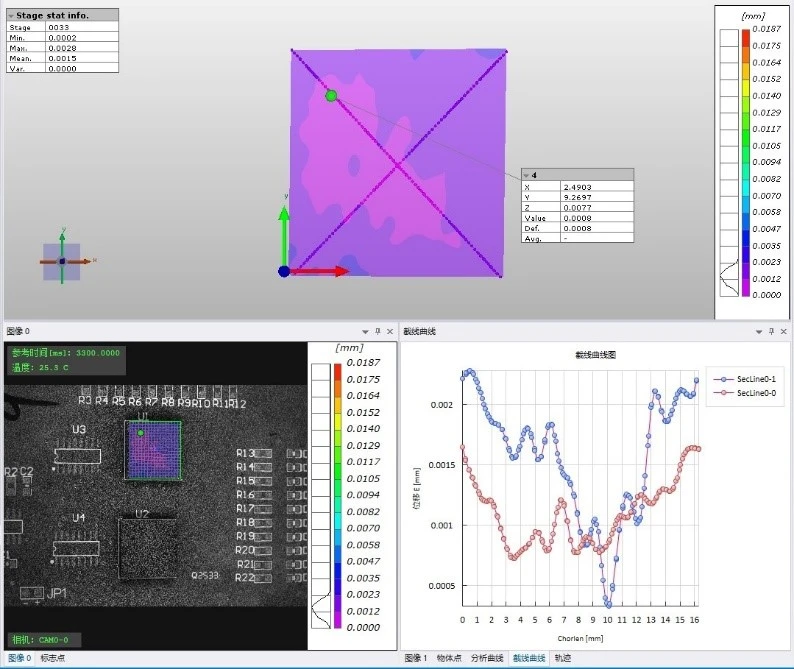

新拓三维DIC技术用于PCB电路板恢复室温热变形测量结果

对角截线位移分析

提取PCB对角截线方向的Out-of-Plane位移数据:

温度

对角截线最大翘曲量

变形特征

室温

0 μm(基准)

近似平直

85℃

~15 μm

中心隆起,呈抛物线分布

125℃

~35 μm

隆起加剧,边缘出现轻微下凹

恢复室温

~5 μm

不可逆残余变形,分布形态与高温时相似但幅值减小

分析结论PCB的翘曲变形随温度升高呈非线性增长,且在高温恢复后存在不可恢复的残余翘曲,提示在125℃时已接近材料粘弹性转变区。

四、PCB热变形试验总结

采用新拓三维XTDIC三维全场应变测量系统,搭配冷热台,构建了“硬件隔离+软件补偿+图像增强”三位一体的热漂移校正体系。通过上述技术,将显微DIC系统对电路板热变形翘曲的测量精度提升至μm量级,满足了电子封装领域对高精度热变形测量的苛刻需求。

1、多层次热漂移校正技术体系:构建了"硬件隔离+软件补偿+图像增强"的完整技术方案,将高温环境下的系统热漂移控制在亚微米级,突破了显微DIC高温测量精度瓶颈;

2、全过程温度历程可追溯:通过阶梯式温控与同步图像采集,结合实时漂移校正,完整记录了PCB从室温高温室温的全历程真实变形数据;

3、定量化的翘曲评估能力:通过对角截线位移分析与单点追踪,精确量化了PCB在不同温度下的翘曲量及残余变形,为电子产品的热可靠性设计提供了关键数据支撑。

该技术方案为电子封装、功率器件、MEMS等领域的高温变形测量提供了可靠、精准、可推广的解决方案,具有重要的工程应用价值与学术科研参考意义。
