芯片热翘曲测量怎么选?显微DIC测量系统解决半导体封装50%元件失效难题

发布日期:2026-07-08

半导体行业超50%元器件失效由冷热循环产生的热应力集中、芯片翘曲引发,传统单点探针、阴影莫尔、白光干涉等设备无法满足先进封装微米级全场形变检测需求,显微DIC测量系统成为全维度优选解决方案。

据行业权威研究统计,半导体元件失效诱因占比:温度55%、震动20%、湿度19%、灰尘6%,温度形变是第一大失效源头。随着3D堆叠、HBMFan-outQFN微型封装普及,多层复合材料(硅晶圆、塑封料、铜基板、焊球)热膨胀系数(CTE)严重失配,回流焊、高低温老化、芯片长期通电工作过程中,微米级翘曲即可引发微凸点虚焊、桥接、开路、分层、芯片开裂等批量良率损失。

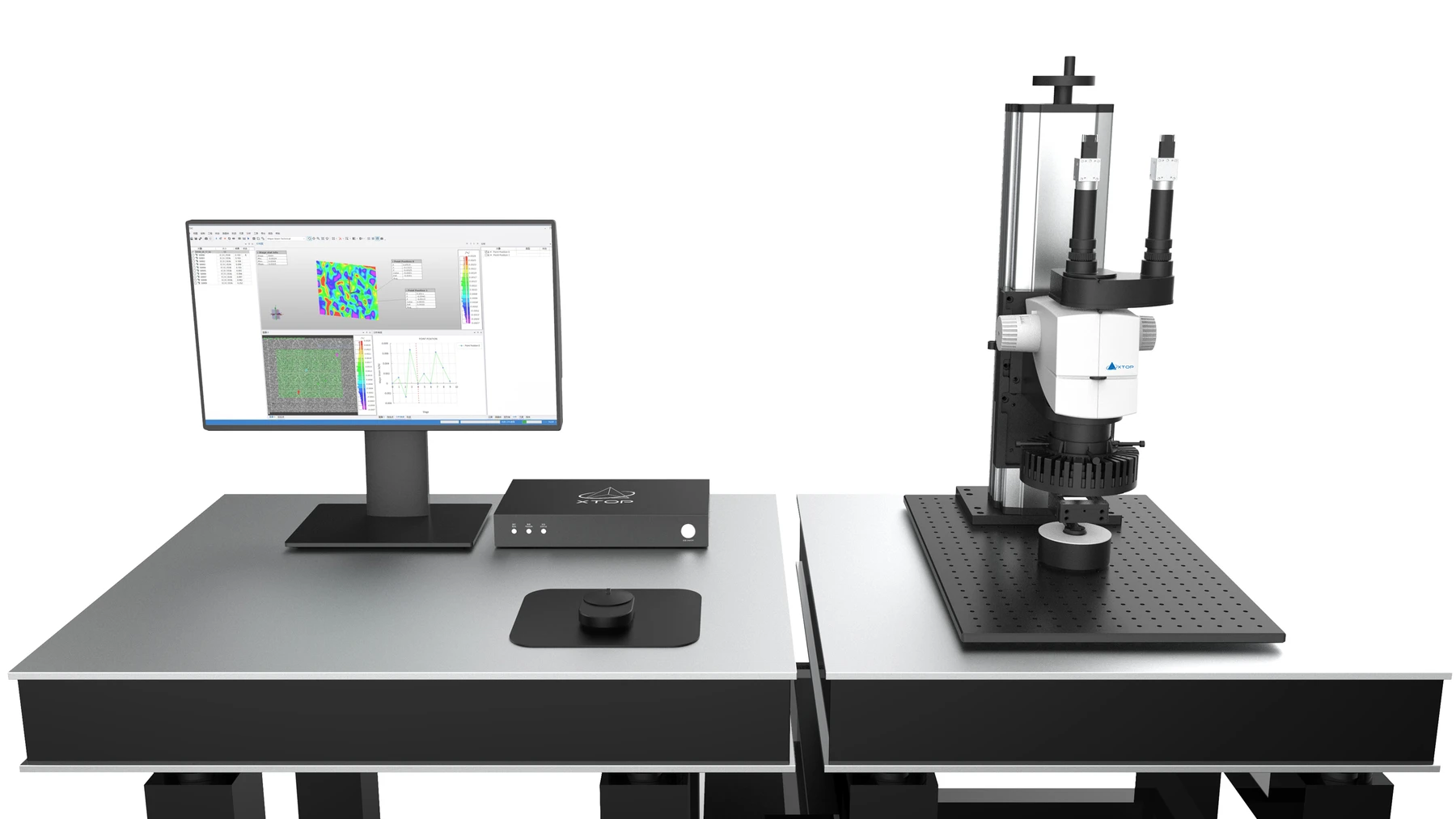

新拓三维显微DIC测量系统用于芯片热翘曲变形测量

一、传统四大检测方案核心短板

1)接触式探针:会划伤微型芯片表面,仅能单点采集,无全场应变数据;

2)SM阴影莫尔:仅可测离面翘曲,无法输出面内位移、XY 向应变、CTE 热膨胀系数;

3)DFP数字条纹投影:面内测量失效,应变精度不足,微小显微视野适配差;

4)WLI白光干涉:仅局部轮廓测量,无法同步获取全场三维位移与应变分布。

二、先进封装检测新增三重行业挑战

第一,尺寸微型化:主流芯片封装尺寸缩小至1–10mm,普通宏观DIC视野过大,无法匹配显微观测需求;

第二,极端温度区间:回流焊245℃高温、液氮-190℃低温,温差下镜头起雾、支架热胀产生刚性位移、热气流折射干扰数据;

第三,动态全过程监测:行业标准要求升温、保温、降温全流程连续采集形变数据,单点快照式测量丢失关键瞬态翘曲峰值。

三、显微DIC测量方案:芯片热变形流程

新拓三维显微DIC测量系统由显微双目DIC测量单元、体式显微镜、可编程高低温冷热台三大核心模块组成,专为1–10mm微小芯片视野开发,实现-190~600℃全温域三维全场翘曲、位移、应变、CTE 同步测量。

3.1、显微DIC测量系统硬件组成清单

DIC测量主机:双工业相机、环形频闪光源、显微自动标定板、试样制斑套装、XTOP三维分析软件;

显微光学单元:10倍体式放大显微镜,适配微小封装芯片成像;

温度加载单元:可编程冷热台,支持阶梯升温、恒温保温、循环降温、冷热冲击模拟;

辅助配套:隔振工作台、密闭隔热腔体、防起雾循环风道。

四、显微DIC相较传统检测技术的核心优势

DIC技术可同时实现面内 XY、离面Z全场三维形变、应变、CTE 同步测量,其余三种主流检测技术均存在维度缺失,无法完整支撑芯片失效根因分析。

3.1、四大光学检测技术全维度能力对比

可测量项目

DIC 显微技术

SM 阴影莫尔

DFP 数字条纹投影

WLI 白光干涉

离面Z分辨率

<0.5μm

<1μm

<10μm

<1μm

面内 XY 分辨率

<1μm

无测量能力

无测量能力

无测量能力

XY 平面轮廓全场采集

支持

不支持

不支持

不支持

Z 向离面位移全场采集

支持

支持

支持

支持

XY 平面应变分布

全场可视化

无法测量

无法测量

无法测量

CTE热膨胀系数定量测算

原生支持

不支持

不支持

不支持

完整Warpage 翘曲全场云图

完整全场

局部有限测量

完整全场

局部有限测量

五、显微dic测量系统,解决显微高温测量行业共性难题

常规宏观DIC应用于显微高低温场景会出现数据漂移、成像模糊、结霜失真等问题,新拓三维显微DIC测量系统可有效规避测量误差,保障极端温度下数据稳定可靠。

1、热气流抑制技术:隔绝冷热台上升气流折射散射,消除趋势性系统误差,数据分布呈标准雪花随机分布;

2、刚性位移消除技术:自动剔除显微镜支架、冷热台自身热胀冷缩带来的整体位移,仅保留芯片真实翘曲变形;

3、起雾结霜抑制技术:密闭腔体循环控温除雾,高低温全程样品清晰成像,低温 - 190℃无结霜遮挡;

4、全域温度补偿算法:针对不同温度区间像素畸变自动校正,高低温测量数据无系统偏移;

5、显微自动标定技术:一键完成显微镜畸变标定,消除人工标定误差,多次测量重复性大幅提升;

6、超景深动态补偿技术:升温 / 降温过程样品微小高度偏移自动对焦补偿,全程不脱离成像景深。

六、落地应用价值:从研发到产线全链条降低芯片失效良率损失

1、研发设计阶段:测算不同塑封料、基板、焊球材料 CTE 匹配度,提前规避 CTE 失配引发的翘曲失效;

2、封装工艺阶段:模拟回流焊 30–245℃升温降温全流程,优化升温速率、保温时间,降低微凸点焊接缺陷;

3、可靠性验证阶段:完成 JESD22 温度循环老化测试,量化长期冷热冲击下芯片累积形变与应力集中区域;

4、失效分析 FA:精准定位芯片断面、四角、焊盘高应变区域,快速定位批量失效根本原因,缩短研发迭代周期。

七、行业问答FAQ

Q1:显微DIC和普通宏观DIC有什么区别?

A:宏观 DIC 视野 50–500mm,适配大尺寸晶圆;XTDIC-MICRO 集成 10 倍显微镜,视野 1–10mm,亚微米级精度,配套高低温腔,专门适配微型封装芯片热翘曲测试。

Q2:设备能否模拟真实回流焊完整温度曲线?

A:完全支持,可编程冷热台可自定义阶梯升温、恒温保温、分段降温,复刻 30/100/150/200/245℃回流焊标准工况,每个温度点保温 5 分钟采集数据。

Q3:能否同步对接有限元 FEA 仿真做数据对标?

A:自研DIC软件支持FEA仿真数据导入比对,实测全场应变云图可直接与仿真模型对照,校正仿真参数,提升芯片结构设计准确度。

Q4:设备是否适配车规级芯片严苛可靠性测试?

A:温度覆盖-190℃极低温至 600℃高温,满足车规芯片冷热冲击、回流焊、长期高温老化全标准测试要求,测量数据可直接用于第三方检测报告出具。

先进封装时代,芯片微米级热翘曲已成为制约良率与可靠性的核心瓶颈,传统单一维度检测设备无法完整还原形变全过程。显微DIC测量系统凭借全场三维同步测量、亚微米精度、全温域适配、六大抗干扰核心技术,可满足芯片热翘曲、热变形、应变、CTE全维度检测需求,是半导体研发、封测、失效分析实验室标准化最优选型方案。
