显微DIC测量系统助力先进封装产业升级｜芯片热翘曲全流程解决方案

先进封装产业爆发，热翘曲形变成为良率提升核心瓶颈。芯片多层异质材料复合结构带来严重CTE热膨胀系数失配，微米级热翘曲引发微凸点对接偏移、分层、虚焊、芯片开裂等批量良率损失。

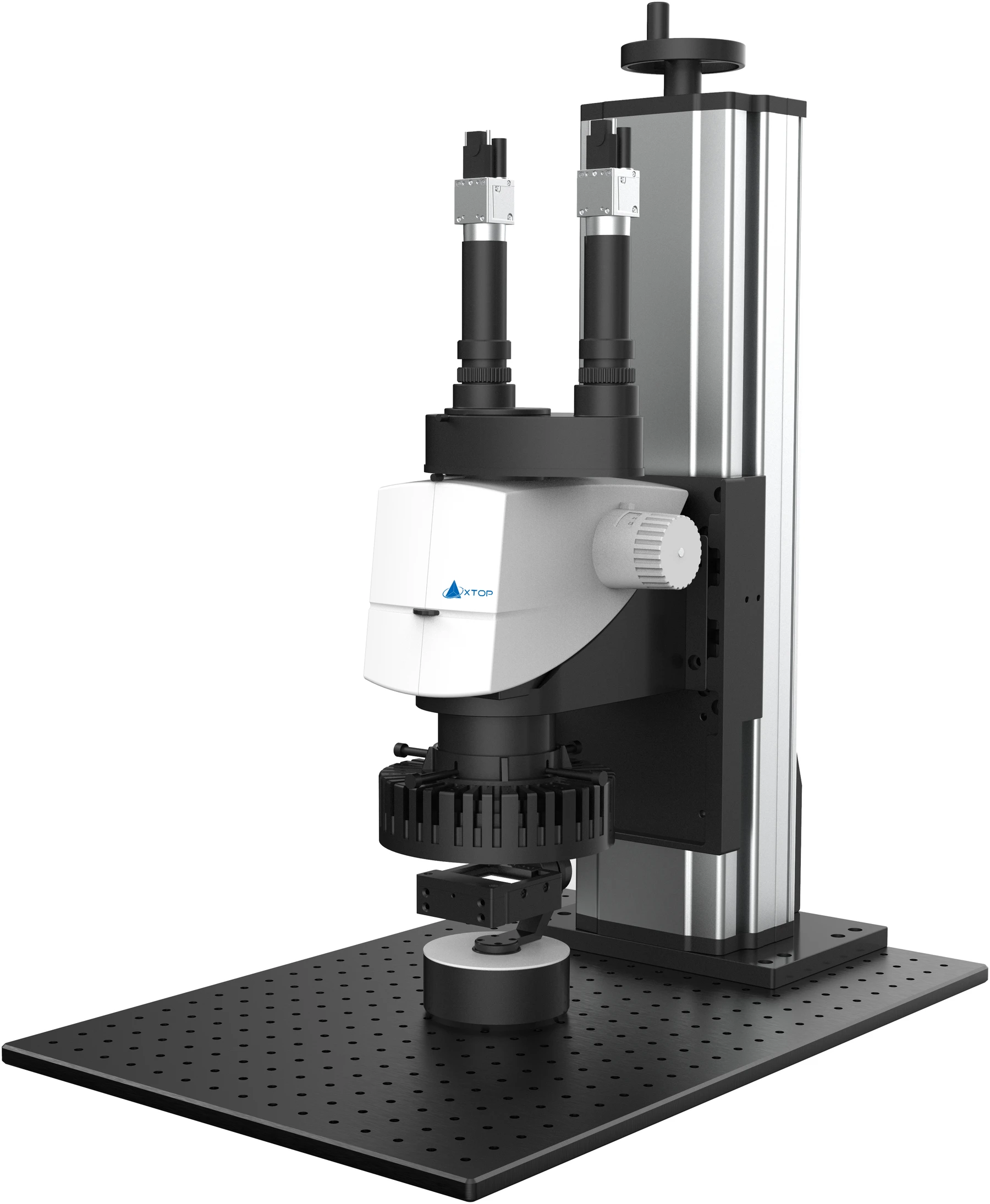

新拓三维显微DIC测量系统，提供从芯片设计、封装工艺、可靠性验证到失效分析全链条标准化检测方案，适用于先进封装微米级动态热翘曲量化分析，支撑国产先进封装产业良率提升与技术迭代。

行业产业数据：国内先进封装产能持续扩张，芯片封装良率瓶颈集中于热应力形变问题，行业调研显示先进封装产线 37.2% 早期失效由热翘曲应力集中导致，传统单点、单一维度检测设备无法量化三维形变与热翘曲，成为制约国内封测企业技术突破的关键短板。

传统检测设备三大产业痛点：

1、仅测单一Z向翘曲，缺失层间平面滑移、界面应变数据，无法解析3D堆叠层间应力耦合机制；

2、无显微放大适配能力，无法测量5mm以内微型 Chiplet、中介层芯片形变；

3、高低温回流焊、冷热冲击工况下测量误差大，无法完整捕捉动态升温降温全过程翘曲峰值。

二、显微DIC测量系统适配芯片热翘曲变形分析

2.1、适配先进封装细分品类清单

3D 堆叠封装：PoP 存储堆叠、3D IC 逻辑存储堆叠、多层中介层芯片；

HBM 高带宽内存：小型堆叠内存芯片、微凸点高密度互连封装；

Fan-out 扇出封装：超薄塑封无基板扇出芯片；

Chiplet 芯粒异构集成：多芯粒拼接微型封装；

车规先进封装：小型功率 MCU、SiC 功率微型封装；

传统微型封装：QFN、CSP、SSD 主控、SoC 消费电子芯片。

2.2、先进封装专属测试优势

1、多层堆叠层间应变可视化：全场应变云图可直观识别堆叠界面高应力分层风险区域；

2、微凸点微米级形变量化：μm 级翘曲精度捕捉微凸点共面度微小偏移；

多材料CTE同步测算：分别测算硅晶圆、塑封料、基板、底部填充胶热膨胀系数，优化异质材料匹配方案；

全温域冷热冲击模拟：-190℃液氮低温至 600℃高温，覆盖车规、算力芯片严苛可靠性标准。

三、先进封装全产业链五大应用落地场景

3.1、芯片前端材料与结构设计阶段

半导体设计企业在新型封装结构、新型塑封料、底部填充胶研发阶段，利用显微 DIC 测算不同材料 CTE 参数，模拟多层复合结构冷热循环形变，提前规避 CTE 失配带来的翘曲失效，减少流片迭代次数，大幅降低研发成本。

3.2、封装工艺研发与回流焊工艺优化

封测企业模拟完整回流焊温度曲线，量化升温速率、保温时长、峰值温度对芯片翘曲的影响，优化炉温曲线，降低微凸点焊接不良；针对 3D 堆叠芯片，量化堆叠层数增加带来的叠加翘曲形变，优化堆叠工艺顺序。

3.3、可靠性温度循环老化验证（JESD22 标准）

满足 JEDEC 温度循环可靠性测试标准，完成多轮次冷热冲击全流程形变连续采集，量化长期循环下芯片累积塑性形变，评估产品全生命周期可靠性，检测数据可直接用于第三方认证报告出具。

3.4、批量失效分析FA溯源

产线出现批量分层、虚焊、芯片开裂不良时，对失效样品开展显微高低温形变测试，定位芯片四角、堆叠界面、焊盘高应变集中区域，精准锁定热翘曲为失效根本诱因，快速给出工艺改良方案，缩短失效分析周期 70% 以上。

3.5、科研院所先进封装基础研究

微电子、材料力学实验室用于3D 堆叠热应力耦合、新型封装材料热力学行为、Chiplet 异构集成应力机理研究，输出全场量化应变数据支撑高水平论文发表与国家重点研发项目实验数据支撑。

四、XTDIC-MICRO 六大核心技术，解决先进封装显微高温测量产业痛点

针对 3D 堆叠、HBM超薄微型芯片高低温测试存在的热气流干扰、支架刚性位移、镜头结霜、景深漂移、显微标定失真六大行业共性误差，显微dic测量技术为先进封装产业提供稳定可靠量化数据：

热气流抑制技术：隔绝回流焊高温上升气流折射干扰，消除系统性翘曲测量偏差；

刚性位移消除技术：自动剔除冷热台、显微镜支架热膨胀整体位移，仅保留芯片层间真实局部形变；

起雾结霜抑制技术：高低温密闭干燥腔体，-190℃低温无结霜遮挡成像；

全域温度补偿算法：不同温度区间镜头畸变自动校正，全温域精度稳定0.1μm；

显微自动标定技术：一键完成显微镜头畸变校正，消除人工标定误差；

超景深动态补偿技术：超薄芯片升温翘曲高度偏移自动对焦，全程图像清晰不脱焦。

五、国产显微DIC设备产业价值：打破进口检测仪器垄断

过去国内高端先进封装热形变显微检测设备，长期依赖海外进口设备，采购成本高、售后响应周期长、软件封闭无法适配国内封测企业定制化回流焊曲线；国产显微DIC测量系统实现全自主软硬件研发，具备三大产业价值：

成本优势：整机采购价格较进口同类显微DIC设备降低40%以上，大幅降低实验室检测设备投入门槛；

本土化服务：国内技术团队敏捷技术支持，快速适配国产冷热台、封测产线定制化测试需求；

数据开放兼容：DIC软件开放数据导出接口，可对接FEA仿真软件、MES产线数据系统，适配国内半导体智能制造数字化转型需求。

六、产业发展趋势：显微DIC技术成为先进封装标准化标配检测设备

行业标准完善：JEITA、IPC半导体封装形变检测标准逐步增加全场三维应变、CTE量化检测要求，单一Z向翘曲测量无法满足新标准；

研发前置检测：越来越多封测企业将显微DIC形变测试前置至材料选型、结构设计阶段，从源头控制热翘曲失效，而非产线不良后再溯源；

数字化仿真联动：显微 DIC 实测形变数据与数字孪生、FEA仿真双向对标，构建先进封装数字化研发闭环，成为核心检测工具。

七、产业客户FAQ

Q1：能否测量超薄Fan-out无基板封装芯片？

A：适配1–10mm显微视野搭配μm级翘曲精度，可精准测量超薄塑封层微米级弯曲形变。

Q2：国产显微DIC设备测量精度能否对标进口品牌？

A：Z向翘曲精度μm级、应变精度20με，实测数据重复性、全温域稳定性对标进口显微DIC，且适配国内回流焊工艺曲线，本土化适配能力更强。

国内先进封装产业进入高速扩张周期，材料热翘曲成为制约产线良率与产品可靠性的核心瓶颈。显微DIC形变测量系统，覆盖先进封装从材料设计、工艺研发、可靠性验证到失效分析全产业链场景，实现微米级三维翘曲、全场应变、CTE 热膨胀系数同步量化检测，为国内半导体先进封装产业技术迭代、良率提升提供标准化光学测量解决方案。
