显微DIC测量技术：先进封装芯片热翘曲变形μm级精度测量

行业统计数据显示，超过50%的半导体元器件失效由温度变化引发的热应力、芯片热翘曲导致，温度形变带来的不良占比远超震动、湿度、粉尘等其他失效因素总和。伴随芯片封装结构趋于微型化、多层复合化，硅晶圆、塑封树脂、有机基板、微凸点、底部填充胶多种异质材料热膨胀系数（CTE）存在显著失配。

在回流焊245℃峰值高温、-190℃液氮低温冲击、上千次JEDEC标准温度循环老化工况下，微小翘曲会引发微凸点虚焊、枕头效应、焊点桥接、封装分层、芯片开裂等批量良率事故。对于微型封装，传统单点高度计、阴影莫尔（SM）、白光干涉（WLI）、数字条纹投影（DFP）检测设备存在天然短板：仅能采集单一Z向翘曲高度，无法输出平面位移、全场应变、材料CTE热膨胀系数；微小显微视野适配性差，高低温环境下热气流、镜头结霜、设备刚性位移带来巨大测量误差，难以完整还原芯片全流程动态热形变规律，严重制约先进封装材料选型、工艺优化与失效分析效率。

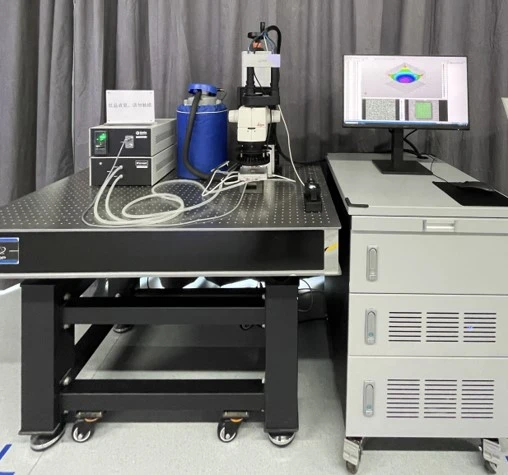

在此行业痛点下，显微DIC测量技术应运而生，以非接触、亚微米级精度、全维度数据输出、全温域稳定测量的核心优势，成为芯片热翘曲、热变形、热应力量化检测的标准化技术路线，代表设备如新拓三维XTDIC-MICRO显微DIC测量系统，完整覆盖芯片研发、封装工艺、可靠性验证、失效分析全链条检测需求。

一、显微DIC技术原理：双目显微视觉+数字图像相关算法融合

显微 DIC 技术是双目立体视觉光学成像与DIC 数字图像相关散斑追踪算法的深度结合，专为 1–10mm 微小芯片微观尺度形变测量开发，区别于普通宏观 DIC 大视场设备，集成 10 倍级光学显微放大模组，实现微米、亚微米级微小形变捕捉。

1.1 双目立体视觉三维重建原理

系统搭载两台同步工业相机，形成固定观测基线，搭配体式显微镜头同步采集芯片表面图像。通过高精度显微标定板完成镜头畸变、放大倍率、基线参数全自动校正，对左右相机拍摄的芯片表面散斑特征点完成立体匹配，精准计算每个像素点三维空间坐标，构建芯片完整三维轮廓模型，同步输出 X（横向）、Y（纵向）、Z（翘曲高度）三维全场坐标，精准捕捉芯片上下弯曲、平面滑移全部形变行为，解决传统二维测量无法获取离面翘曲高度的核心缺陷。

1.2 DIC数字图像相关散斑追踪算法原理

测试前在芯片表面喷涂耐高温随机微散斑，作为算法唯一识别特征标识。系统采集室温基准状态原始图像作为参考模板，在升温、保温、降温每一个恒温节点同步采集试样图像；算法逐像素对比两张图像中散斑位置偏移量，计算芯片表面所有点位 X、Y 平面位移，结合双目三维坐标进一步推导 Z 向离面翘曲位移。

基于位移梯度微分算法，软件自动生成全场主应变、剪切应变可视化云图，直观标记芯片四角、焊盘、层间界面高应力集中区域；同时通过多温度点位移数据自动测算封装材料 CTE 热膨胀系数，定量判断多层材料 CTE 失配程度，从根源解析热翘曲失效机理。

1.3、标准化芯片热循环测试完整流程

• 样品预处理：清洁芯片表面，喷涂耐高温微散斑，适配 245℃回流焊高温长期观测不脱落；
• 显微dic测量系统自动标定：放置显微专用光刻标定板，软件一键完成全光路畸变校正，消除人工标定误差；
• 试样装夹与腔体密封：芯片固定于可编程冷热台，关闭隔热干燥腔体，启动防雾、隔热风道，规避高低温结霜、热气流干扰；
• 温度曲线编程与同步采集：复刻回流焊标准曲线（30℃→100℃→150℃→200℃→245℃，分段降温回室温），每个温度节点保温 5min 后自动触发图像采集；
• 多维度数据后处理输出：XTOP 分析软件自动输出翘曲云图、Z 向形变数值、全场应变分布、温度-翘曲时序曲线、CTE 参数，支持数据直接对接 FEA 有限元仿真软件完成对标校正。

三、显微DIC测量技术核心差异化优势

当前半导体行业主流热翘曲检测技术包含 DIC、SM 阴影莫尔、DFP 数字条纹投影、WLI 白光干涉四类，从测量维度、精度、显微适配、全温域稳定性、数据完整性五大维度横向对比，仅显微 DIC 可实现全维度三维全场同步测量，其余技术均存在关键能力缺失。

显微DIC测量技术核心优势总结

1、唯一全维度测量方案：同步获取三维坐标、XY平面位移、Z向翘曲、全场应变、CTE五大类核心数据，单台设备替代多套传统检测仪器；

2、非接触无损检测：无探针、无机械接触，不会划伤微型芯片焊盘与塑封表面，贵重研发样品可重复循环测试；

3、亚微米超高测量精度：Z 向翘曲测量精度可达 0.1μm，应变测量精度 20με，完全匹配先进封装微米级形变检测标准；

4、全温域工况全覆盖：搭配可编程冷热台，覆盖液氮极低温 - 190℃至高温 600℃，完美模拟回流焊、冷热冲击、高温老化全工况；

5、仿真数据双向互通：实测全场形变、应变数据可直接导入 FEA 仿真软件，校正仿真模型参数，打通 “仿真 - 实测” 研发闭环。

四、自研核心抗干扰技术，解决高低温测量难题

常规DIC设备用于芯片显微高低温测试，会出现热气流折射漂移、支架刚性位移、镜头结霜、样品失焦、标定失真等系统性误差，新拓三维 XTDIC-MICRO显微DIC测量系统，可规避微观变温环境测量干扰，保障数据长期稳定可复现。

1、热气流抑制技术：密闭恒温循环风道隔绝冷热台上升热对流，消除空气折射率梯度带来的图像规律性偏移，将翘曲测量系统误差由 ±3μm 降至 ±0.1μm 以内；

2、刚性位移消除技术：算法自动分离冷热台、显微镜支架自身热胀冷缩产生的整体刚性位移，仅保留芯片真实局部形变，避免设备热膨胀误判为样品翘曲；

3、起雾结霜抑制技术：腔体持续置换干燥氮气，高低温全程隔绝水汽，-190℃低温无结霜、245℃高温不起雾，图像全程清晰可采集；

4、全域温度补偿算法：内置多温度段镜头畸变校正数据库，根据实时温度动态修正像素坐标漂移，全温域测量精度保持稳定；

5、显微自动标定技术：背光式光刻标定板全自动识别校正，消除人工调焦带来的放大倍率偏差，多次重复测量重复性误差＜0.05μm；

6、超景深动态补偿技术：实时监测样品散斑清晰度，自动微调显微对焦高度，芯片升温翘曲偏移全程不脱离有效景深，杜绝图像失焦丢数据。

五、显微DIC测量技术落地应用场景

5.1 前端材料与封装结构研发

半导体设计、材料厂商用于新型塑封树脂、基板、底部填充胶热力学性能验证，通过显微 DIC测量系统精准测算不同材料CTE参数，模拟多层复合结构冷热循环形变，提前规避 CTE失配引发的翘曲失效，大幅减少流片迭代次数，降低研发试错成本。

5.2 封装回流焊工艺优化

模拟工业标准30℃–245℃回流焊完整温度曲线，量化升温速率、保温时长、峰值温度对芯片翘曲的影响，优化炉温曲线；针对先进封装叠加带来的累积形变，调整堆叠工艺、底部填充固化参数。

5.3 JEDEC 标准可靠性温度循环验证

满足车规、算力芯片冷热冲击、长期温度老化测试标准，自动完成冷热循环连续形变采集，量化长期循环下芯片累积塑性形变，评估产品全生命周期可靠性，完整数据可直接用于第三方检测认证报告出具。

5.4 产线批量失效分析（FA）

产线出现分层、虚焊、芯片开裂批量不良时，对失效样品开展显微高低温形变测试，通过全场应变云图快速定位芯片四角、层间界面、焊点等高应力集中区域，精准锁定热翘曲为失效根本诱因，70%缩短失效溯源周期，快速输出可落地工艺改良方案。

5.5 高校与科研院所基础研究

微电子、材料力学实验室用于3D堆叠热应力耦合、MEMS 微器件、新型封装材料热力学机理研究，全场量化应变数据可直接支撑学术论文、国家重点研发项目实验论证，是微观半导体力学测试标配设备。

在先进封装微型化、高可靠性、国产化替代的产业大趋势下，传统单一维度、低精度、温域适配差的检测设备已无法匹配芯片热翘曲全流程测试需求。显微DIC测量系统融合双目显微视觉与数字图像相关算法，搭配六大高低温抗干扰自研技术，实现1–10mm微型芯片 - 190℃~600℃全温域三维全场翘曲、位移、应变、CTE同步量化测量，填补了微小封装动态热形变高精度检测的行业空白。

从材料研发、工艺迭代、可靠性验证到失效分析，显微DIC测量系统完整覆盖半导体封装热翘曲变形检测需求。同时依托本土化技术服务快速响应封测企业定制化回流焊、冷热冲击测试需求，成为先进封装产业提升良率、缩短研发周期、突破热应力形变技术瓶颈的核心光学测量工具。
