封装芯片热循环实测：显微DIC测量系统完整回流焊翘曲测试全过程

分析4.5×4.5mm封装芯片回流焊全温度循环热变形，通过显微dic测量系统采集30℃至245℃升温降温全过程翘曲数据，量化峰值8.1μm对称翘曲形变，验证高温微米级翘曲是微凸点虚焊批量失效核心诱因，完整展示从试样准备到数据落地的标准化实操流程。

某电子封测厂量产痛点：某型号封装芯片经过标准回流焊工艺后，出现12%左右引脚虚焊、焊点开路不良，常规单点高度计仅能测量室温静态翘曲，无法捕捉245℃峰值温度动态形变，无法定位失效根源。

采用显微DIC测量系统开展全温度循环模拟测试，完整复现回流焊升温、保温、降温全过程形变变化，精准量化不同温度节点翘曲数值，优化塑封料配方与回流焊升温曲线，最终将不良率降至0.8%以内。

一、试样基础参数

封装类型：芯片无引脚四方扁平封装

芯片尺寸：4.5mm×4.5mm×0.5mm

测试温度区间：30℃（室温起点）→ 100℃ → 150℃ → 200℃ → 245℃（回流焊峰值），分段降温回 30℃

恒温保温规则：每个温度节点保温5min后采集三维形变数据，模拟工业回流焊保温工艺

测量视野：5mm，匹配显微dic测量系统标准测量区间。

二、整套测试系统硬件搭建与前期准备实操步骤

2.1、硬件设备清单（案例现场配置）

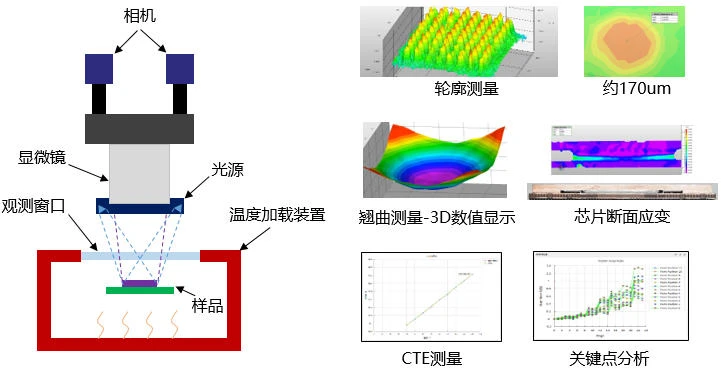

XTDIC-MICRO三维显微应变测量系统：双工业同步相机、10 倍体式显微镜、环形频闪低噪光源；

可编程高低温冷热台：温控区间 - 190℃~600℃，温度精度 ±0.1℃；

显微自动标定板、耐高温散斑制斑套装、隔热密闭腔体；

DIC分析软件、FEA仿真数据对接模块；

隔振实验台（消除环境震动带来图像抖动误差）。

2.2、试样预处理实操步骤

芯片表面清洁：无水乙醇擦拭塑封表面，去除油污、灰尘，保证散斑附着力；

耐高温散斑喷涂：均匀喷涂黑白随机微散斑，散斑直径匹配显微镜头像素，自然风干 10 分钟；

试样装夹：平置固定于冷热台陶瓷载物台，无机械挤压，避免装夹预形变干扰测量；

腔体密闭处理：关闭隔热门，启动干燥防雾风道，预循环 5 分钟消除腔体内温差水汽。

2.3、显微DIC测量系统标定操作（一键自动化流程）

将显微专用光刻标定板放置于试样同一平面，软件启动自动标定程序，5 分钟完成双目相机畸变校正、显微镜放大倍率补偿、基线立体参数校准，标定完成后保存校正参数，全测试流程复用。

三、回流焊阶梯温度曲线编程与同步采集设置

3.1、标准化温度加载程序（行业通用回流焊模拟曲线）

阶段 1：初始室温 30℃，恒温保温 5min，采集基准零形变图像；

阶段 2：匀速升温至 100℃，保温 5min，触发图像采集；

阶段 3：升温至 150℃，保温 5min 采集；

阶段 4：升温至 200℃，保温 5min 采集；

阶段 5：升温至回流焊峰值 245℃，保温 5min，采集高温最大形变数据；

降温阶段：200℃→150℃→100℃→30℃，每个节点保温 5min 同步采集图像；

循环设置：支持多轮冷热循环重复测试，模拟长期温度老化工况。

3.2、同步采集参数设置

双相机同步频闪曝光 1ms，消除高温热气流图像拖影；每个温度保温节点自动触发拍摄 20 组散斑图像，软件取平均降低随机测量噪声，保证翘曲数值重复性。

H2

四、实测完整数据结果与形变规律分析（PPT 原始实测数据表）

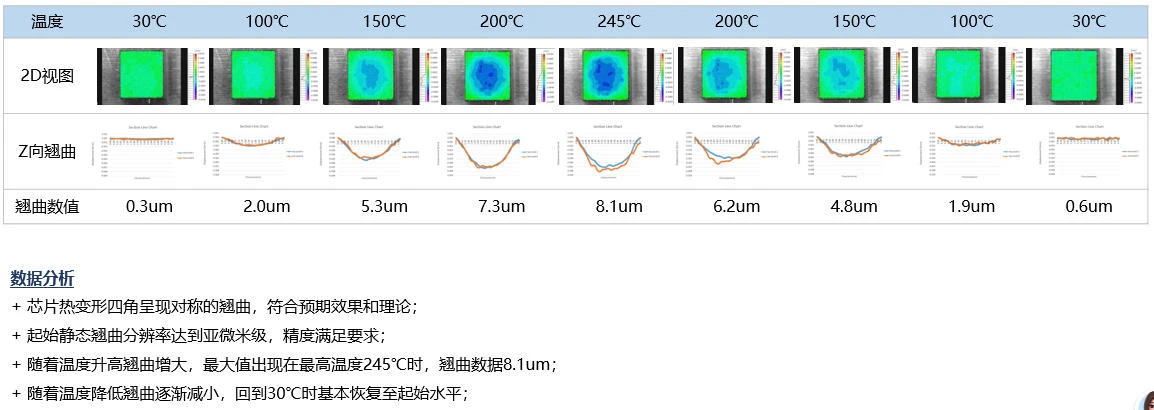

4.1、各温度节点Z向最大翘曲数值汇总表

4.2、形变核心规律解读

形变对称特征：芯片四角同步向上翘曲，呈现标准碗状对称形变，符合 QFN 封装多层材料热膨胀系数失配理论模型，无局部异常偏移；

温度正相关规律：随温度持续升高，翘曲数值线性增大，回流焊峰值 245℃达到最大形变 8.1μm，是焊接缺陷高发温度区间；

降温回弹可逆性：降温过程翘曲同步逐步减小，回到 30℃室温仅残留 0.6μm 微小永久形变，说明该封装材料热弹性形变占主导，塑性形变占比极低；

静态基准精度：初始 30℃室温翘曲仅 0.3μm，系统亚微米级精度完全满足微小封装静态形变检测需求。

4.3、软件可视化数据输出内容

全温度段 2D 翘曲灰度云图，直观展示芯片表面高低分布；

中心截面 Z 向翘曲折线图，提取芯片对角线形变变化曲线；

全场主应变分布云图，识别芯片四角焊盘区域高应变集中区；

温度 - 最大翘曲对应关系数据表，可直接导出用于工艺报告。

五、测试数据落地工艺改良方案（案例落地价值）

基于本次显微 DIC 全流程测试量化数据，企业同步落地三项工艺优化措施，显著降低焊接不良率：

塑封材料优化：更换低 CTE 匹配塑封树脂，降低硅晶圆与塑封层热膨胀差值，将 245℃峰值翘曲由 8.1μm 降至 4μm 以内；

回流焊升温曲线调整：放缓 180℃–245℃升温速率，减少瞬间热应力冲击，降低瞬时翘曲峰值；

基板厚度微调：适当增加基板厚度提升结构刚性，抑制高温下整体弯曲形变。

优化后二次显微 DIC 复测，峰值翘曲降至 3.7μm，产线虚焊不良率由 12% 下降至 0.8%，验证显微 DIC 动态温度翘曲测试对封装工艺改良的核心指导价值。

六、案例延伸适配更多芯片封装类型

本次 4.5mm QFN 案例测试方案可直接平移适配主流微型封装：

消费电子：CSP、PoP 堆叠存储芯片、SSD 主控芯片；

算力芯片：小型 GPU、SoC 封装；

车规半导体：小型 MCU、功率器件封装；

先进封装：Fan-out、Chiplet 微型中介层芯片。

仅需根据芯片尺寸微调显微镜头放大倍率、冷热台装夹治具，测试流程、数据输出逻辑完全通用。

七、工程实操常见问题 FAQ

Q1：测试中芯片翘曲数值重复度差，是什么原因？

A：大概率腔体未开启防雾风道、热气流干扰，或未做刚性位移校正，开启设备两大核心专利技术即可稳定数据重复度。

Q2：245℃高温下散斑图像模糊怎么解决？

A：启动超景深补偿技术，软件自动实时对焦，同时开启热气流抑制风道，消除高温空气折射带来的图像失真。

Q3：测试得到的翘曲数据能否直接用于第三方可靠性报告？

A：XTOP 软件输出原始未篡改量化数据、云图、温度时序曲线，数据具备完整溯源性，可直接作为封测可靠性检测报告有效数据支撑。

Q4：单次完整回流焊循环测试需要多长时间？

A：含升温、保温、降温全流程约 90 分钟，全程自动化采集，无需人工值守，批量试样可连续循环测试。

本封装回流焊热循环实测案例，完整落地显微DIC技术标准化测试流程，量化还原芯片从室温至245℃回流焊峰值全过程微米级热翘曲变化，精准定位高温8.1μm最大形变是批量焊接失效核心诱因。整套测试方案硬件搭建简单、自动化程度高、数据量化直观，可直接复制应用于各类微型半导体封装的工艺验证、失效分析、新材料研发，为先进封装企业提供可落地的热翘曲量化检测标准化解决方案。
