显微DIC技术原理详解，如何实现芯片微米级热翘曲变形测量？

显微DIC技术本质是双目立体视觉 + 数字图像相关算法的融合技术，通过追踪芯片表面随机散斑特征，完成三维重建、像素位移追踪、全场应变计算，是唯一可在微小显微视野下非接触、同步输出XYZ三维翘曲与面内应变的光学测量技术。

一、显微dic测量系统技术介绍

1.1、双目立体视觉三维重建原理

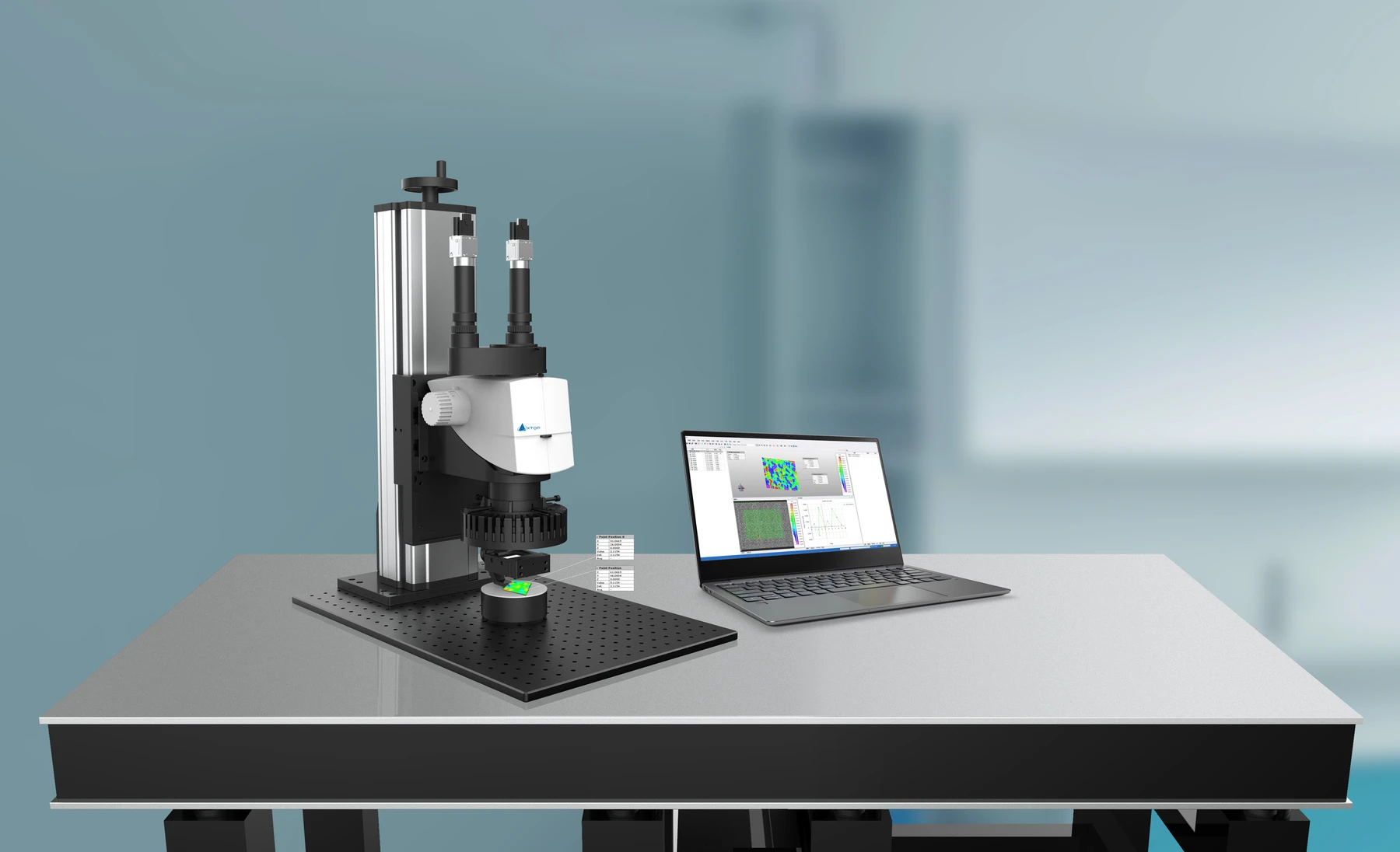

显微dic测量系统搭载两台同步工业相机，形成固定基线立体观测视角，搭配 10 倍显微光学镜头同步拍摄芯片表面散斑图像。基于立体匹配算法，对左右相机同一散斑特征点做像素匹配，结合标定参数计算每个特征点三维空间坐标，构建芯片表面完整三维轮廓模型。区别于单相机2D平面测量，双目方案可精准捕捉Z向离面翘曲（芯片上下弯曲形变），是芯片热翘曲测量的基础。

普通二维相机仅能采集平面位移，无法获取芯片翘曲高度差值；显微双目DIC可输出每个微米点位的Z向高度，最小分辨翘曲0.5μm，完美匹配 QFN、CSP 微型封装形变测量需求。

1.2、数字图像相关（DIC）散斑追踪算法原理

测试前在芯片表面制作均匀随机散斑图案，作为算法追踪的唯一特征标识。设备采集基准温度（室温）原始图像作为参考模板；在升温、降温每个温度节点同步拍摄试样图像，算法逐像素对比两张图像散斑位置偏移，计算每个坐标点 X、Y 平面位移，结合双目三维坐标进一步推导Z向离面位移。

基于位移梯度微分算法，软件自动计算全场平面应变、主应变、剪切应变，生成可视化应变云图，直观展示芯片四角、焊盘、基板界面应力集中区域。

1.3、显微DIC与常规DIC核心差异

常规DIC无光学放大镜头，依靠大视场镜头测量晶圆、PCB 大板；显微DIC增加体式显微镜光学放大模组，缩小有效测量视野至1–10mm，同时配套显微专用标定算法、超景深补偿、冷热防结霜系统，专门解决微小芯片高低温形变测量的光学干扰问题。

二、显微DIC测量技术：标准化芯片热循环测试步骤

结论：整套芯片热翘曲测量分为制斑标定、试样装夹、温度曲线编程、同步图像采集、数据后处理五大标准化步骤，全流程自动化，人工干预少，数据可复现性强。

步骤1：芯片表面散斑制备

采用专用制斑套装，在 4–5mm 微型 QFN 芯片表面喷涂均匀随机黑白散斑，散斑尺寸匹配显微镜头像素分辨率，保证高温下散斑不脱落、不褪色，满足 245℃回流焊高温工况长时间观测。

步骤 2：显微系统一键自动标定

放置显微专用高精度标定板，软件自动完成双目相机畸变校正、显微镜光学失真补偿、基线参数校准，消除镜头桶形畸变、放大倍率偏差，保证微米级测量精度，全程无需人工手动调参。

步骤 3：试样装夹与高低温腔体密闭处理

将芯片固定于冷热台载物台，关闭隔热腔体，启动防起雾循环风道，提前预冷 / 预热腔体，消除腔体内温差气流，避免测试过程镜头结霜、气流折射干扰图像。

步骤 4：可编程温度曲线加载+同步图像采集

复刻行业标准回流焊温度曲线：室温 30℃保温 5min→100℃保温 5min→150℃保温 5min→200℃保温 5min→峰值 245℃保温 5min，再分段降温回室温；每个恒温节点系统自动触发双相机同步拍摄，全程无人工中断。

步骤 5：DIC软件三维形变数据分析

DIC软件自动完成散斑匹配、三维重建、位移应变计算，一键输出：2翘曲云图、Z向翘曲数值曲线、截面形变折线、全场应变分布、CTE热膨胀系数、温度-翘曲对应数据表，支持数据导出对接FEA 仿真软件。

三、自研显微DIC技术，解决显微高低温测量测试难题

芯片显微高温测量存在通用测量误差来源，常规DIC设备无法解决，新拓三维针对性开发专属算法与硬件结构，逐一消除系统误差：

3.1、热气流抑制技术原理

冷热台升温产生上升热气流，空气密度梯度变化造成光线折射，使散斑图像出现规律性偏移，最终翘曲数据产生系统性偏差。设备内置环形密闭风道，恒温循环气流隔离冷热台热对流，保证光路空气折射率均匀，消除趋势性测量误差，数据误差0.5μm 以内。

3.2、刚性位移消除技术原理

升温过程中冷热台支架、显微镜底座会同步热胀冷缩，产生整体刚性平移，软件会误将设备自身位移判定为芯片形变。算法通过全域基准点匹配，自动分离设备刚性位移分量与芯片真实局部形变分量，仅保留芯片自身翘曲数据，解决高温下支架热膨胀带来的测量失真。

3.3、起雾结霜抑制技术原理

低温- 190℃液氮工况下腔体内部水汽凝结，镜头、样品表面形成霜雾遮挡散斑；高温 200℃以上温差形成水雾。系统配套恒温干燥循环风道，持续置换腔体干燥氮气，高低温全程保持镜头、样品无雾无霜，图像清晰可稳定采集。

3.4、温度全域补偿算法原理

不同温度下光学镜头折射率发生微小变化，造成像素坐标漂移。内置多温度段标定数据库，根据实时冷热台温度自动调用对应校正参数，动态修正图像畸变，保证全温域测量精度稳定。

3.5、显微自动标定技术原理

传统手动显微标定依赖人工调焦，放大倍率微小偏差直接导致微米级数据失真。系统采用背光式光刻标定板，软件自动识别标定点坐标，全自动校正显微镜畸变，多次重复测量重复性误差≤0.5μm。

3.6、超景深动态补偿技术原理

芯片升温产生Z向翘曲偏移，超出显微镜固定景深范围造成图像模糊。算法实时监测样品表面散斑清晰度，自动微调显微对焦高度，全程样品始终处于有效景深内，不会出现图像失焦丢失数据。

四、显微DIC测量系统分析与芯片失效应用逻辑

显微DIC测量系统可一次性输出量化数据，从轮廓、位移、应变、热膨胀系数多维度定位芯片热翘曲失效根源，单设备替代多台传统检测仪器。

1、三维轮廓云图：直观可视化芯片整体碗状/马鞍状翘曲形态，判断对称形变是否符合封装设计预期；

2、Z向离面翘曲数值：提取芯片中心、四角、焊盘最大翘曲高度，量化微米级形变是否超出工艺标准阈值；

3、全场XY面内位移场：观测芯片平面拉伸、收缩、偏移，判断基板与芯片界面滑移；

4、二维/三维应变分布云图：精准标记高应变集中区域，定位芯片开裂、分层、焊点断裂风险点位；

5、CTE热膨胀系数：定量测算芯片、塑封料、基板各自热膨胀系数，判断多层材料 CTE 失配程度；

6、温度-形变时序曲线：完整记录升温、保温、降温全过程翘曲变化，捕捉回流焊峰值温度最大形变拐点。

五、科研与工业场景差异化技术价值

5.1、高校/材料科研场景

可开展微型半导体材料热力学基础研究，测算新型塑封料、封装基板CTE参数，验证芯片层间热应力耦合机制，是微电子、材料力学实验室标配测量设备。

5.2、封测企业研发/失效分析场景

快速完成回流焊模拟、温度循环老化测试，批量对比不同封装结构、填充材料的翘曲差异，缩短新型芯片研发验证周期；针对批量虚焊、分层失效样品做FA失效溯源，精准定位热应力集中根本原因。

六、技术科普 FAQ

Q1：显微DIC测量是否会损伤芯片样品？

A：完全非接触光学测量，无探针、无机械接触，不会划伤微型芯片焊盘、塑封表面，可完成贵重车规芯片、研发样品无损重复测试。

Q2：散斑会不会在245℃高温下脱落影响测量？

A：配套专用耐高温制斑耗材，260℃以内回流焊温度长时间保温不脱落、不褪色，满足标准回流焊全流程测试。

Q3：常规DIC能不能测微型芯片？

A：无法实现，无光学放大镜头像素分辨率不足，1–10mm 微小芯片表面散斑无法有效识别，翘曲精度只能达到微米级以上，无法满足μm级测量需求。

Q4：DIC 算法能否区分设备刚性位移和芯片真实形变？

A：依靠刚性位移消除专利算法自动分离两种位移分量，无需人工扣除基准，数据自动过滤设备热膨胀带来的干扰。

显微DIC测量系统以双目立体视觉与数字图像相关算法为底层核心，叠加六大抗干扰专属技术，解决了微小芯片高低温环境下三维全场热翘曲、应变测量的行业痛点。新拓三维显微dic测量系统将显微光学放大、高低温加载、自动化标定、多维度数据后处理整合为一体化方案，完整还原芯片从室温到回流焊峰值温度全过程微米级形变规律，是半导体先进封装热力学测试、失效分析的标准化光学测量技术。
