XTOM小幅面三维扫描仪用于鼠标透镜小部件三维尺寸检测

光电鼠标透镜组件是光学鼠标成像关键部件，鼠标透镜是由上盖、下盖组成的壳体，电路板固设于壳体内，透镜的反射结构设计可以使光线更为集中，光学鼠标标定位更加精准，光标更加灵敏。

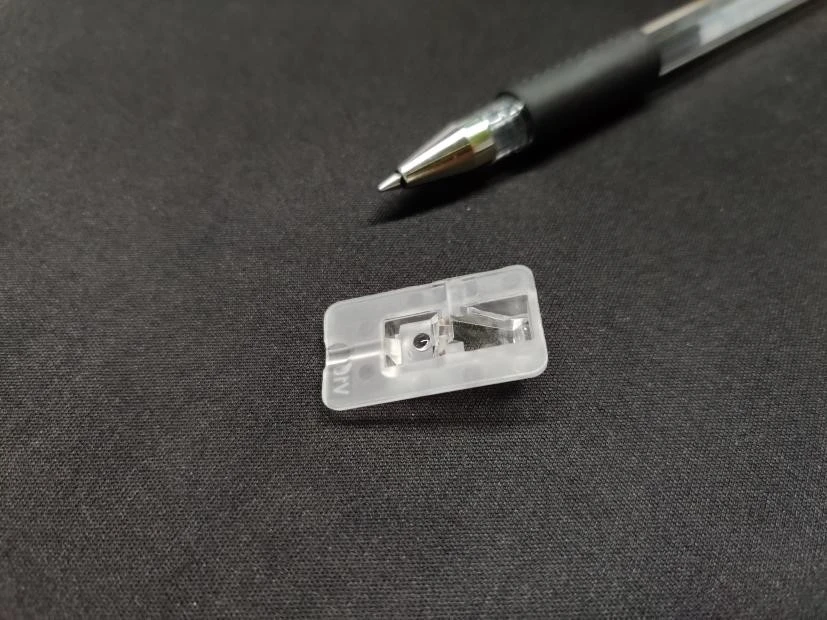

光学透镜在光电鼠标底部，由一个圆形透镜与一个棱光镜构成，圆形透镜负责将图像传输到光学感应器的小孔当中。且透镜壳体需装配电路板，设有贯穿孔连接透镜模组。由于透镜属于小尺寸精密件，需要检测分析产品与标准数模的偏差，以确保透镜部件生产质量。

由于透镜产品尺寸小，且轮廓特征复杂，加工过程容易出现细微变形，产品表面还有凹槽和孔位，装配凹槽和贯穿孔要精确到位，且凹凸、R角部分细节要注重，传统接触式测量方式数据采集不全面，小尺寸复杂部位无法采集，上面的孔位都与其他产品有装配关系，要求精准度很高，如若无法测量产品合格性，则无法投入使用。

小幅面扫描解决方案

对于曲面多和尺寸小的零部件，新拓三维XTOM小幅面三维扫描仪凸显优势，适用于3C电子、注塑小尺寸零部件测量，它配备200×150mm 和100×75 mm小幅面工业镜头，确保聚焦细小零件表面进行高精度测量。

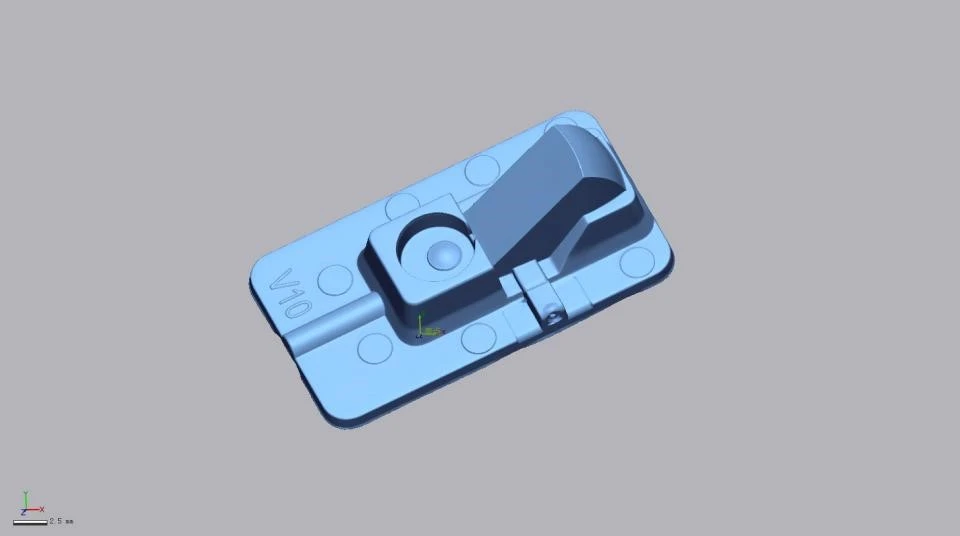

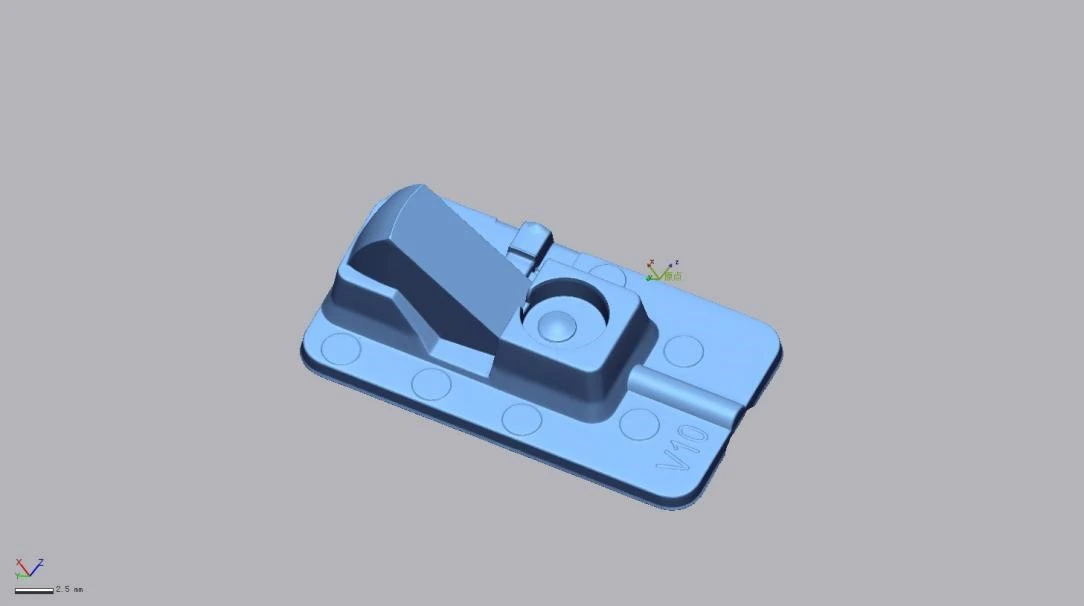

利用新拓三维XTOM小幅面三维扫描仪，能够快速地对小尺寸透镜部件进行全尺寸扫描，包括工件的型面、孔位、边界等，得到清晰的三维网格数据，完整反映出透镜部件的不同造型、细节特征等外部尺寸信息。

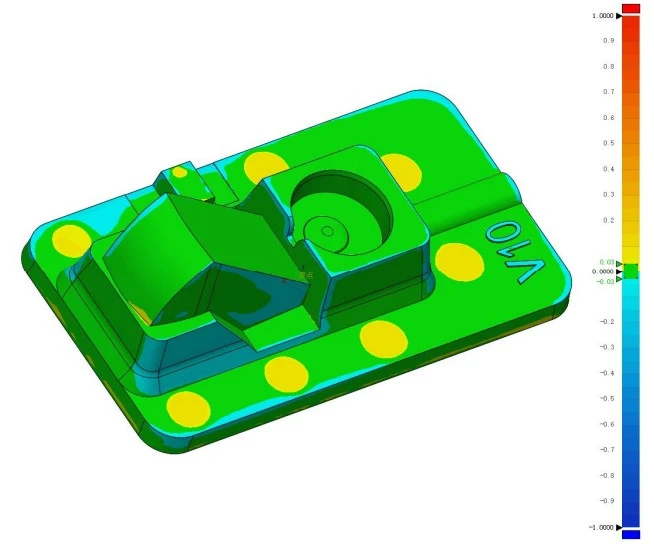

将扫描获取的三维数模，导入到检测软件中与CAD数模进行拟合，摆正坐标系，按需求把要测量各部位的尺寸量出，并出具色谱图进行比对，并可导出Excel格式的检测报告。

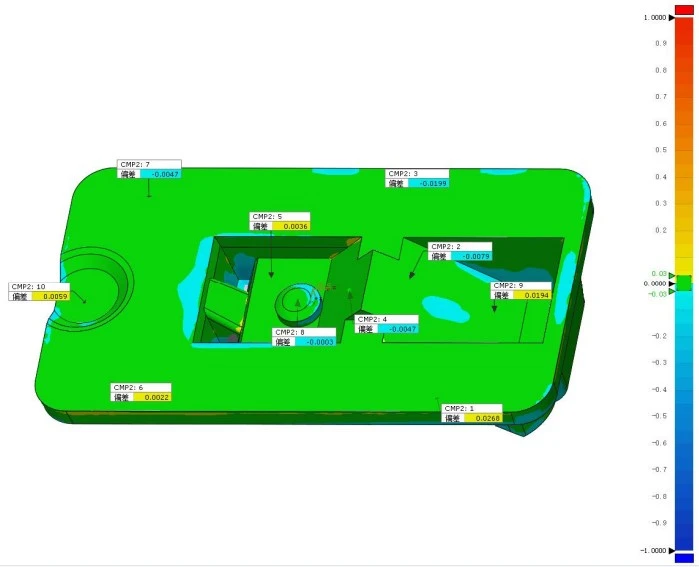

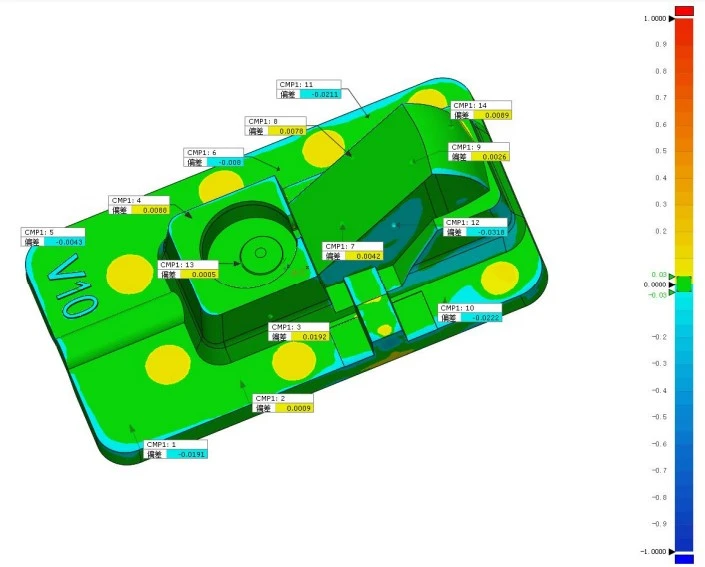

通过检测软件输出三维色谱图，然后再把鼠标透镜零部件涉及到的装配、孔槽、位置度关键部位的尺寸偏差标注出来。

新拓三维XTOM小幅面高精度三维扫描仪，凭借其小幅面工业测头、高精度（计量级和重复精度）、数据质量高，解决了小尺寸零配件检测难题，大幅节约产品检测的时间成本，加快产品研发上市进程。

同时，小尺寸零部件多个不同检测项目，一次全尺寸三维扫描，即可在软件中得到相应测量结果，并为用户提供完整的检测数据，更好地把控关键部位点的偏差值，确保符合加工精度标准。
