蓝光三维扫描操作实战案例，破局复杂精密注塑件3D检测难题

在注塑行业，小型、多结构、高精度的塑料件产品质量控制至关重要，却也面临显著挑战：一是结构复杂导致检测难，塑料件常有薄壁、多孔、卡扣等精细结构，传统测量设备难以满足检测需求；二是公差微小要求高精度，尤其是配合面、安装孔位，对尺寸、位置度、轮廓公差要求严格；三是批量检测时，质检流程耗时久、成本高，且高度依赖检测人员的操作经验，导致结果差异大。

设备选型：蓝光3D扫描方案

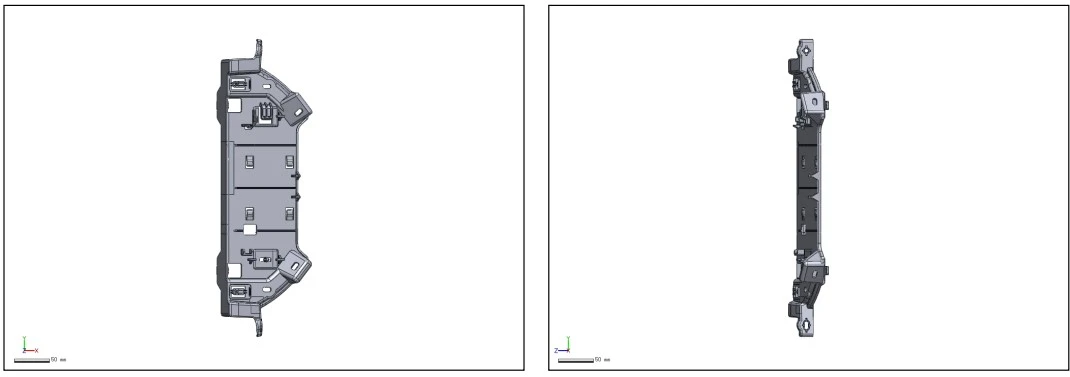

本次案例的注塑塑料件小巧紧凑，包含多个精密卡扣、定位孔、薄壁结构以及小半径圆角，需严格控制整体轮廓变形和关键位置尺寸。

采用新拓三维XTOM蓝光三维扫描仪，具备中小幅面（约100-300mm）的蓝光扫描仪测量头，配合高精度电动旋转台。对于结构复杂或深孔件，可通过工作台预贴标记点，或加装参考框架，实现任意位置的多角度无缝拼接扫描，消除盲区。

3D扫描实战操作流程拆解

本次案例针对单个注塑塑料件进行完整的质量检测，操作流程简单易上手。

01 部件准备与定位

将待测注塑塑料件平稳、无晃动地放置于扫描仪转台中央。如有深孔或反光面，预先需要喷涂薄层显影剂（不影响尺寸精度）。

02 参数设定与路径规划

根据塑料件尺寸、复杂度，在软件界面设置：

• 扫描分辨率（细节要求高则选高清）。
• 转台旋转角度（选择多角度，减少盲区）。
• 注塑件特别关注的区域，进行针对性精细扫描。

03 数据采集与重建

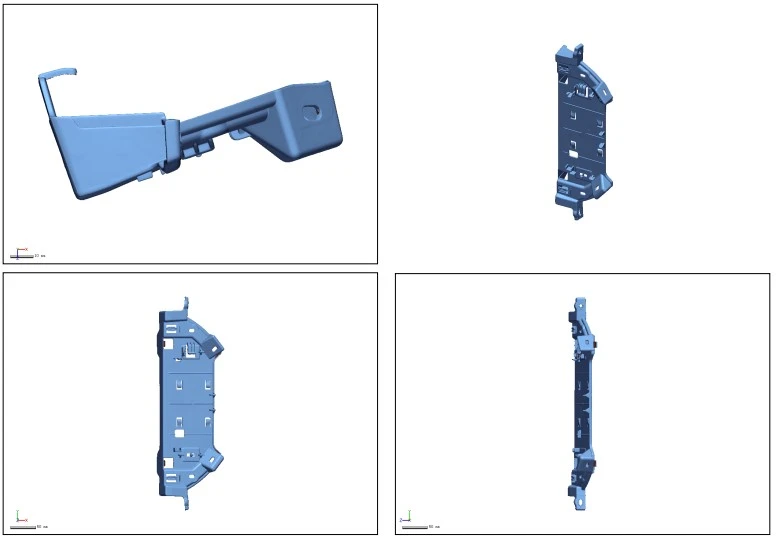

启动扫描。XTOM蓝光三维扫描设备完成多个角度拍照（翻转部件，多面扫描采集），蓝光条纹投影精确捕捉表面三维点云数据。XTOM三维扫描软件实时拼接各角度数据，生成高完整度的塑料件三维扫描模型（STL文件）。

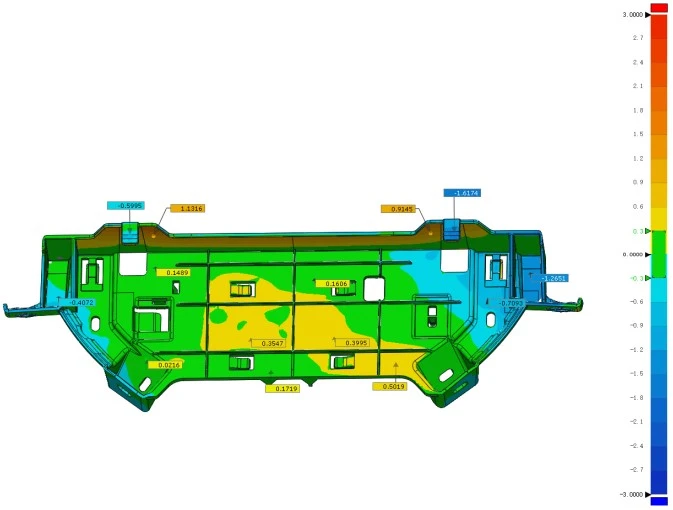

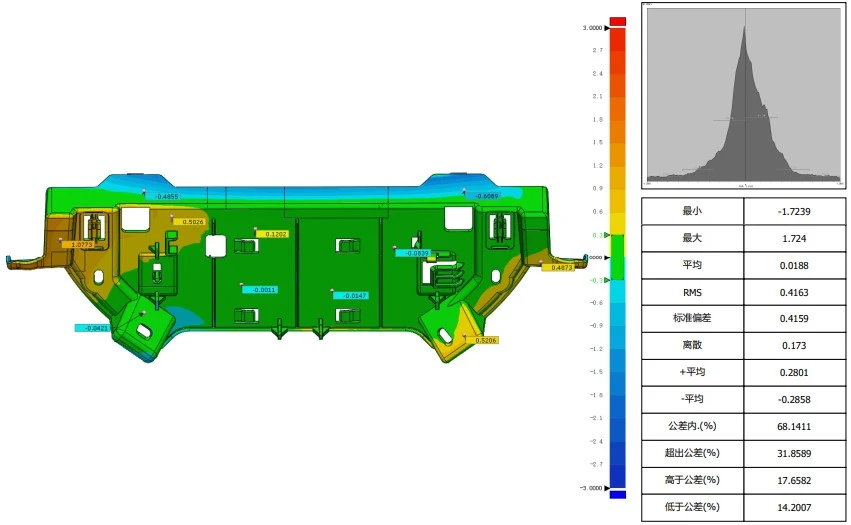

注塑件全局3D对比偏差分析

清晰展示最大±偏差，超差分布，分析局部材料堆积，或局部收缩或结构塌陷。

典型超差点：

点3：+1.0773mm，卡扣区域明显鼓胀

点10：+0.5206mm，安装面凸起

CMP1区域点14：-1.6174mm，深腔底部材料不足

位置度异常分析：

位置度1偏差：安装孔位偏移，可能导致装配干涉

线1位置偏差：整体结构平面度倾斜

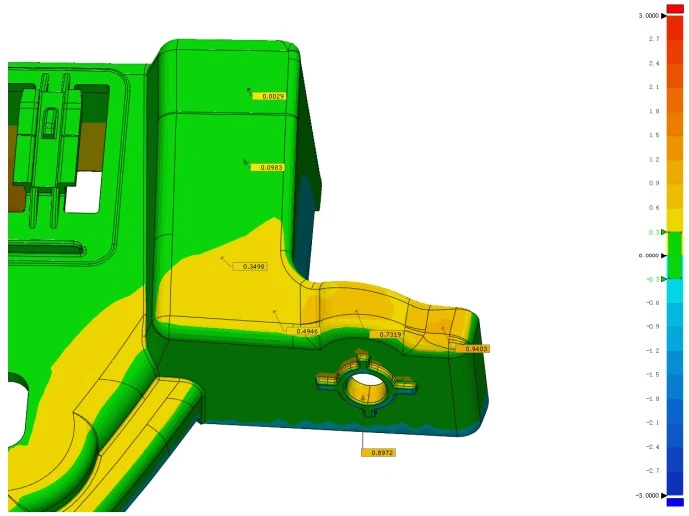

局部结构专项分析

1. 高应力区域（CMP1）

变形集中点：底部深腔、转角负偏差为主 →材料收缩率不均（需优化保压工艺）

2. 装配面区域（CMP2）

整体正偏差：分型面溢料或模具磨损

最高点偏差：影响密封性

3. 加强筋区域（CMP3）

均匀负偏差：冷却速率过快导致缩痕
