μm精度+单幅扫描≤1秒 | XTOM-12M蓝光三维扫描仪：让复杂零件精密测量如“拍照”般简单

在精密制造的核心领域——无论是航空航天关键部件、汽车结构组装件、3C电子精密结构件、高光洁度注塑件，还是精密模具的制造与验收——高效、全面、精确地获取复杂零件的三维几何信息，始终是保障产品质量、加速研发迭代、优化生产工艺的核心环节。然而，传统测量手段在面对日益精密的零件时，往往力不从心。

精密制造的测量困境

几何复杂度高：零件设计趋向于复杂自由曲面、薄壁结构、微小特征（如自由曲面、精密卡扣、孔位、精细纹理），传统接触式测量难以触及或完整捕捉。

精度要求苛刻：微米(μm)级的尺寸公差、轮廓度、位置度要求成为常态，对测量设备的精度和稳定性提出新的挑战。

效率瓶颈突出：

三坐标CMM：测量精度极高，但接触式测量效率低，复杂件检测动辄数小时，测点稀疏难以反映全貌，无法满足在线或大批量抽检需求。

手持激光扫描：手持激光扫描仪的激光束直径和探测精度有限，对于小尺寸的精密零部件，无法准确捕捉其表面细微特征，如微小的凹槽、凸起、边缘等，导致重建的三维模型与实际零部件存在偏差。

数据完整性：点云密度不足或测量盲区，导致数据不完整，缺乏直观的全局偏差分析，难以精准定位问题根源。

成本压力：进口高端测量设备购置和维护成本高昂。

破局利器：高性能蓝光三维扫描仪

新拓三维推出的XTOM-MATRIX 12M高精度蓝光三维扫描仪，以6μm测量精度与细微特征高保真还原为核心优势，为精密制造与工业3D检测提供高精度的三维数据采集与检测解决方案。

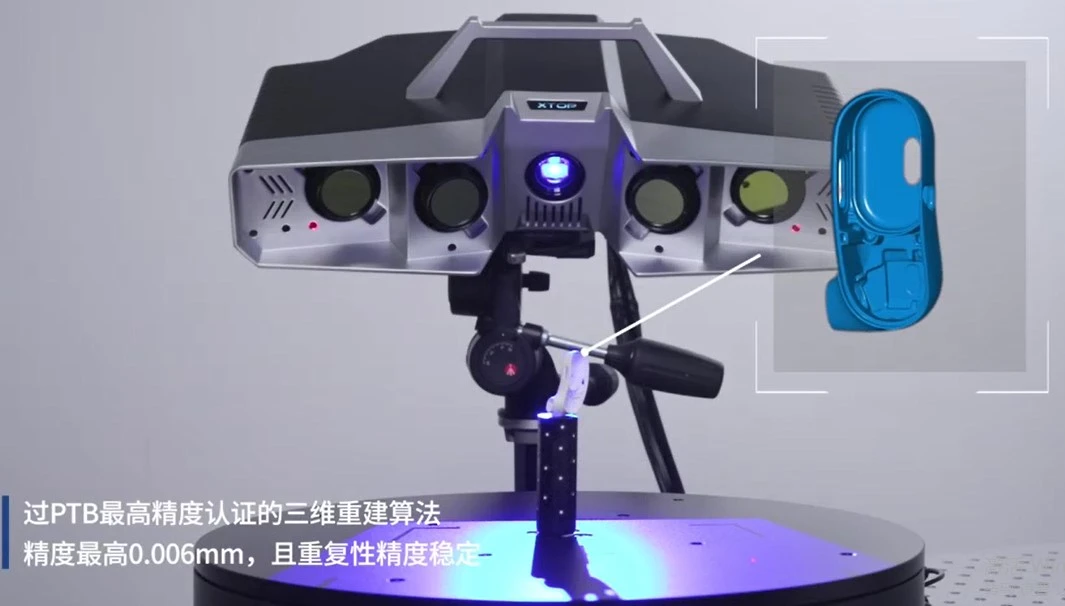

微米级精度保障

基于1230万高分辨率工业相机、精密蓝光结构光投影与先进相位偏移算法，结合严苛标定，实现6μm的三维测量精度，满足严苛的精密制造公差要求。检测方面，可选配经过德国PTB双重认证的X-Inspect三维检测软件，直观量化尺寸偏差，轻松处理检测过程中的简单和复杂的任务。

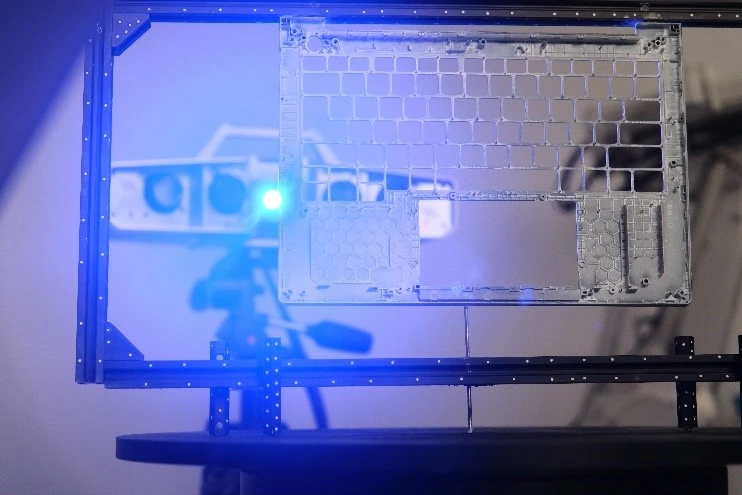

不同测量体积，灵活适配

不同规格工件的测量有不同的要求。XTOM-MATRIX 12M提供三种测头版本，测量体积分别为：MV 100、MV 200和MV 400。使用这三种测头，避免频繁停机换镜头、调焦，可以灵活地对中小型零件进行3D测量，提升质量检测工作效率。

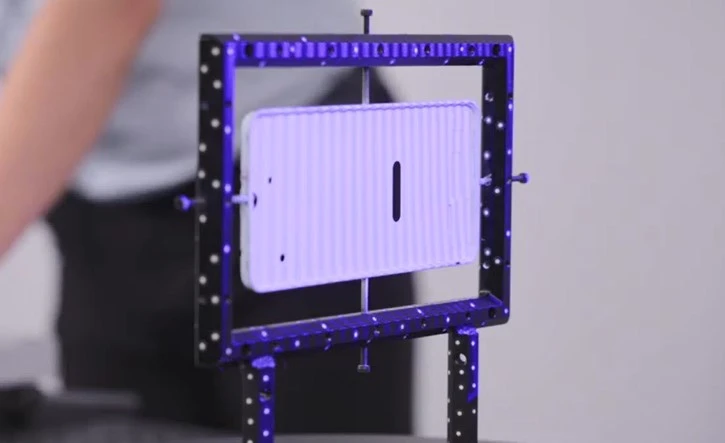

“拍照式”极速扫描

单幅扫描时间≤1秒！一次投影即可在秒级内捕获数百万至上千万个高密度三维点。测量过程如同使用相机拍照般迅捷流畅。三维重建算法将单幅图像转换为精确的三维点云，并自动、高精度地拼接多视角数据，输出整个复杂零件的完整、无缝三维数字模型。

复杂结构适应力

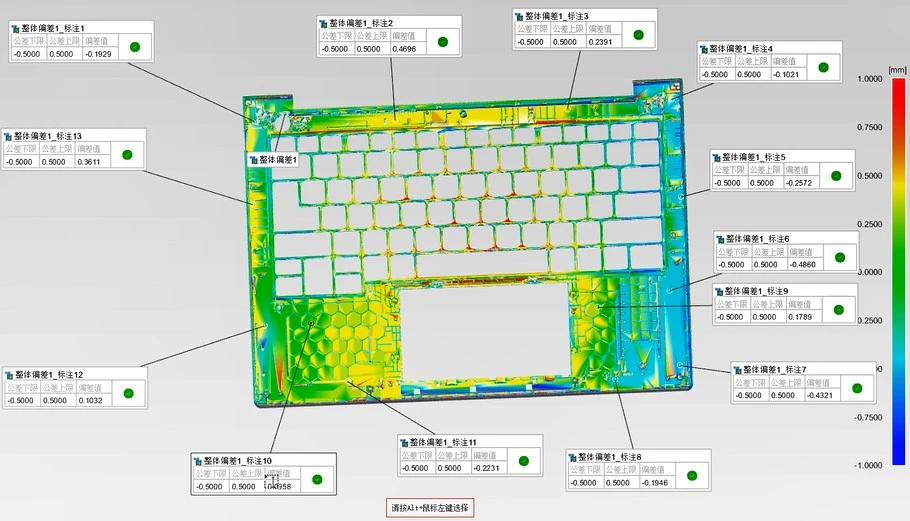

XTOM-MATRIX 12M支持三目混合扫描技术，只需一次扫描，便能完整获取装配孔、深腔、耳机仓凹槽、窄缝、转折角等复杂结构的三维数据。软件一次标定，即可选择使用单/双目扫描以及混合扫描。这不仅解决了在孔径/复杂结构检测中的难题，也为复杂工件结构3D检测提供了更全面的解决方案。

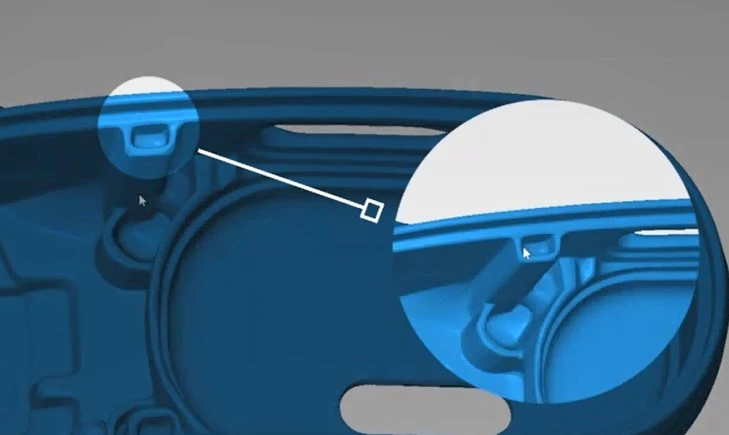

精细入微：适用于精密3D测量

XTOM-MATRIX 12采用点距可达0.021mm，高密度的点云数据确保细微特征的出色捕获，为后续的检测、逆向建模等应用提供完整的三维数据，快速锁定问题区域（如模具磨损、加工误差、装配干涉），全面掌控复杂几何零部件的制造质量。

操作简便，灵活易用

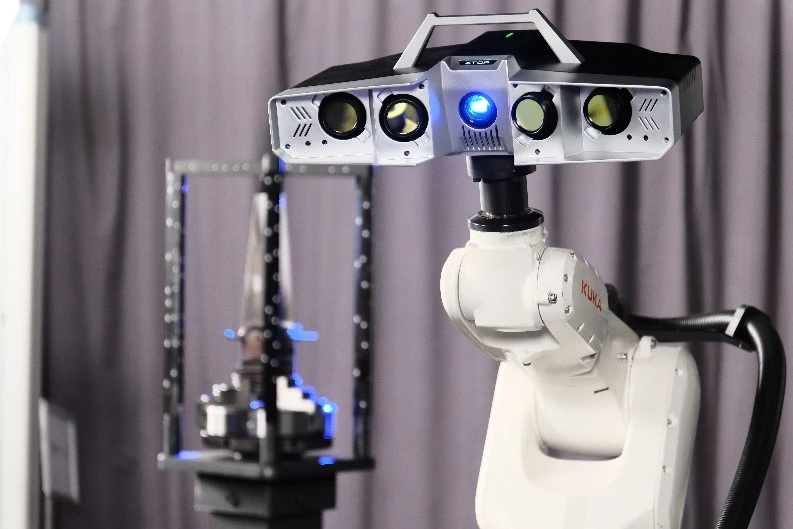

XTOM-MATRIX 12M外型紧凑、坚固耐用，软硬件更贴合国内用户习惯，可轻松上手操作；配合机械臂和转台，可实现高节拍的自动化三维检测，显著提升产线效率。可在研发室、生产线旁、质检区、车间等场景快速部署。

XTOM-MATRIX 12M高精度蓝光三维扫描仪，凭借其μm级的精度保障和≤1秒的单幅扫描速度，重构了精密制造的测量范式。它将曾经耗时费力、充满挑战的复杂零件三维检测过程，变得如同“拍照”一样快速、高效、全面且精确。无论是面对精密的航空结构件、严苛的汽车装配结构件、3C电子/医疗器械注塑件，还是复杂的铸件和模具型腔，它都能提供高效、可靠的三维全尺寸检测解决方案。
